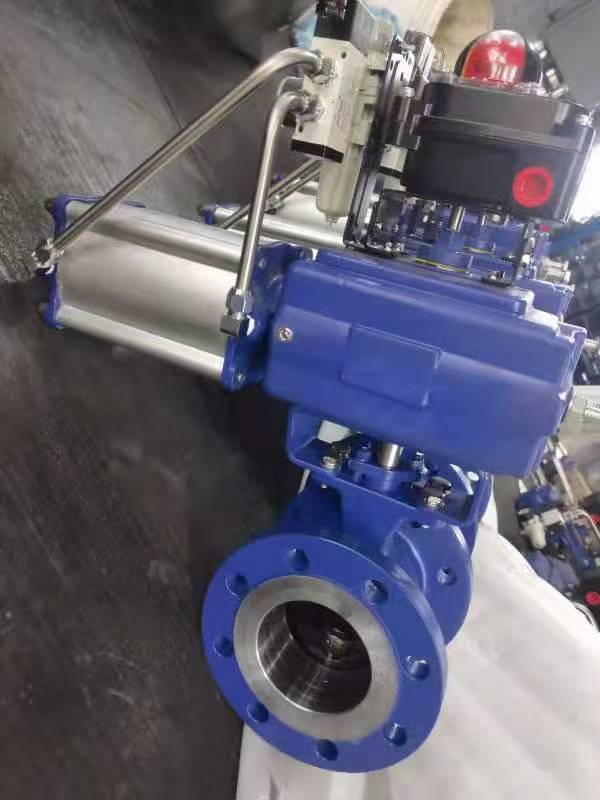

气动V型调节开关球阀气源连接尺寸与方式全解析

在工业自动化控制系统中，气动V型调节开关球阀是流量控制的核心组件。本文将深入解析其气源连接尺寸标准、接口方式及电气配线要求，帮助用户实现精准安装与维护。

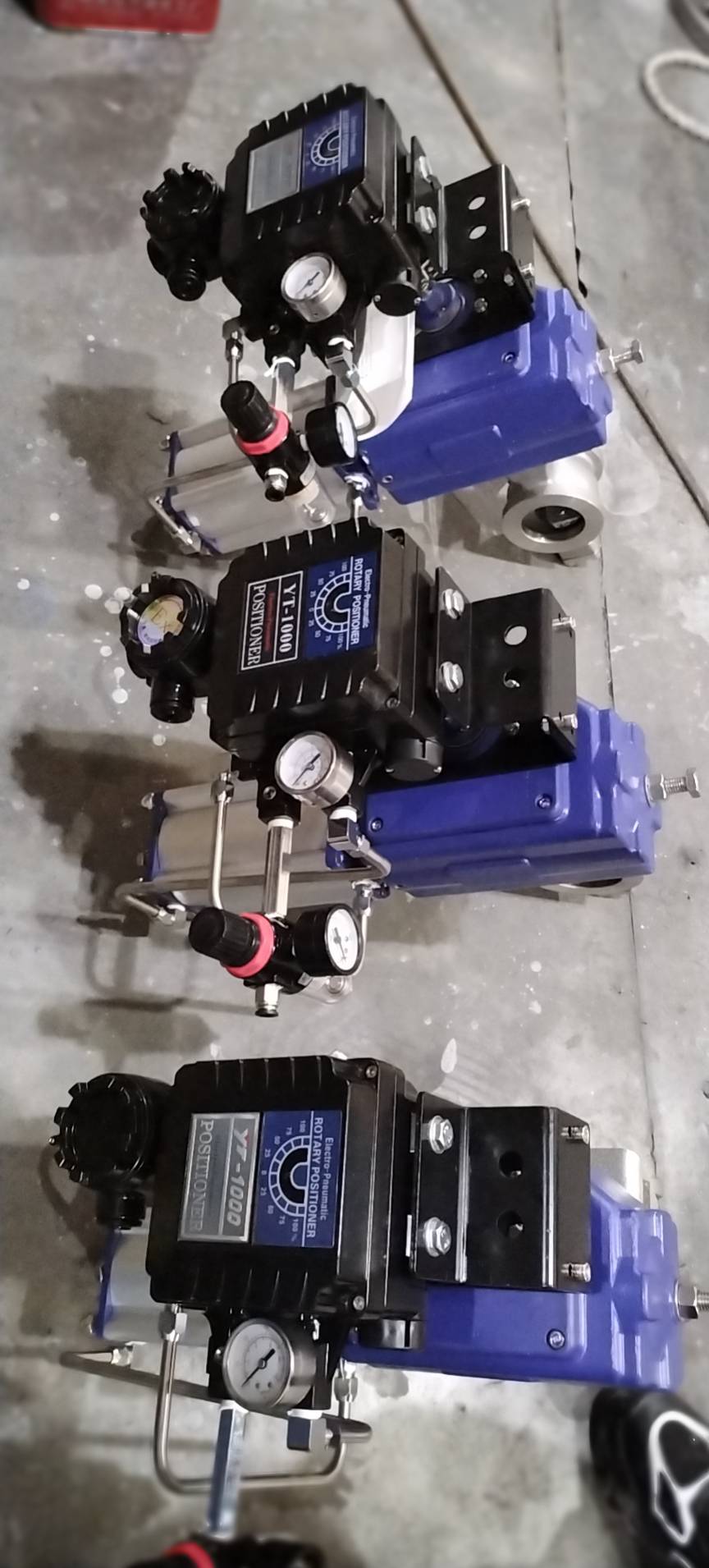

 一、核心气源接口参数详解

1. 气源转接卡套规格

- **适配管径**：φ4/φ8/φ12三规格可选

- **连接方式**：卡套式快速接头（符合ISO 15218标准）

- **密封要求**：推荐使用PTFE密封垫片（耐压范围0.4-0.8MPa）

> **操作提示**：φ12卡套建议用于主气源管路，φ8/φ4适用于分支回路

2. 接口螺纹标准

| 部件类型       | 螺纹规格       | 密封方式       |

|----------------|----------------|----------------|

| 电磁阀接口     | 1/2" NPT(F)    | 生料带密封     |

| 位置回讯接口   | 双1/2" NPT(F)  | O型圈平面密封 |

**注意**：NPT螺纹需配合指定力矩（建议值28-32N·m）进行紧固

 二、电气控制系统接线规范

 1. 线缆配置方案

- **总信号线**：3芯屏蔽电缆（建议线径≥1.5mm²）

- **电磁阀控制线**：1×18AWG双绞线

- **位置反馈线**：2×22AWG独立屏蔽线

接线端子说明**：

- 棕色线：24VDC+

- 蓝色线：24VDC-

- 黑色线：信号公共端

- 白色线：开到位信号

- 灰色线：关到位信号

2. 电磁阀接线要求

- 额定电压：DC24V±10% / AC220V（可选）

- 功耗：≤5W

- 响应时间：≤50ms

 三、安装调试注意事项

1. **气源处理**：必须配置三联件（过滤器+减压阀+油雾器）

2. **接线防护**：建议使用IP67等级防水接头

3. **接地要求**：机壳接地电阻≤4Ω

4. **信号干扰**：信号线需与动力电缆保持≥30cm间距

常见故障排查**：

- 气源压力不足→检查减压阀设定值

- 回讯信号异常→测试限位开关导通性

- 电磁阀不动作→测量线圈阻抗（正常值45±5Ω）

​

四、选型辅助参数对照表

| 参数项         | 标准型       | 防爆型       |

|----------------|--------------|--------------|

| 防护等级       | IP65         | IP67         |

| 环境温度       | -20℃~80℃    | -40℃~120℃   |

| 防爆认证       | -            | Ex d IIB T4  |

| 气源压力范围   | 0.4-0.7MPa   | 0.5-0.8MPa   |
