HCIP(网络类型)

网络类型概述

网络类型主要基于数据链路层使用的协议不同，导致数据包封装方式不同，工作方式也有所区别。根据这些特点，网络可以被分类为以下几种类型：

1. MA网络（多点接入网络）：允许同时接入多台设备进行通讯的网络。
2. BMA（广播型多点接入网络）：支持广播，常见的传输介质包括网线、光纤、同轴电缆和无线（如Wi-Fi）。
3. NBMA（非广播型多点接入网络）：不支持广播。
4. P2P网络（点对点网络）：只允许两个节点互相通讯，不允许接入多个节点设备。常见的例子包括console线路（PC在设备配置时使用）和串线。

网络类型详细信息

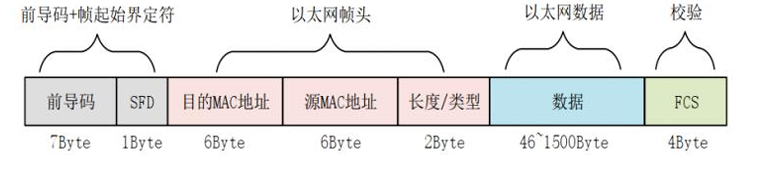

• BMA网络：如以太网，使用频分技术进行数据传输。
• P2P网络：由于只存在两台设备，不需要对设备进行区分和标识，因此没有MAC地址也可以进行通讯，也不需要配置IP地址。

<Huawei>display ip interface brief
*down: administratively down
^down: standby
(1): loopback
(s) : spoofing
The number of interface that is UP in Physical is 2
The number of interface that is DOWN in Physical is 4
The number of interface that is UP in Protocol is 2
The number of interface that is DOWN in Protocol is 4

Interface                   IP Address/Mask    Physical    Protocol
GigabitEthernet0/0/0        unassigned         down        down
GigabitEthernet0/0/1        unassigned         down        down
GigabitEthernet0/0/2        unassigned         down        down
NULLO                       unassigned         up          up (s)
Serial4/0/0                 unassigned         up          up
Serial4/0/1                 unassigned         down        down
<Huawei>

• HDLC（高级数据链路控制协议）：由ISO组织提出，兼容性较差，在国内很少使用。

查看接口使用的二层协议--必须一致

[Huawei]display interface Serial 4/0/0
Serial4/0/0 current state : UP
Line protocol current state : UP
Last line protocol up time : 2025-04-09 20:38:19 UTC-08:00
Description: HUAWEI, AR Series, Serial4/0/0 Interface
Route Port, The Maximum Transmit Unit is 1500, Hold timer is 10 (sec)
Internet protocol processing : disabled
Link layer protocol is PPP

修改接口二层协议

[Huawei-Serial4/0/0]link-protocol ?
fr      Select FR as line protocol
hdlc    Enable HDLC protocol
lapb    LAPB (X.25 level 2 protocol)
ppp     Point-to-Point protocol
sdlc    SDLC (Synchronous Data Line Control) protocol
x25     X.25 protocol
[Huawei-Serial4/0/0]link-protocol h
[Huawei-Serial4/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]
: y

PPP协议

PPP（点对点协议）具有以下特点：

1. 兼容性强：只有一个版本的PPP协议，标准统一。
2. 支持认证和授权。
3. 可移植性强：如PPPOE，常用于广域网接入。

PPP协议传输数据需要先建立逻辑通道（类比TCP），包括以下步骤：

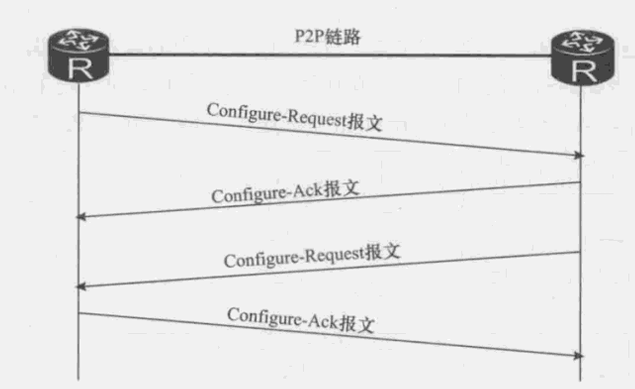

1. LCP协商：检测设备和链路是否支持PPP协议传输，协商参数如MRU（最大传输单元）和是否认证。

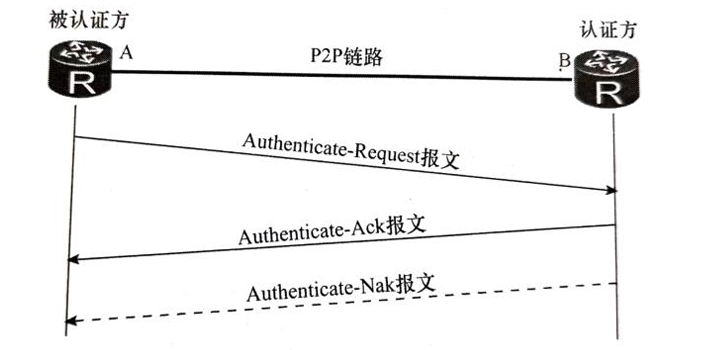

2. 认证（可选）：支持单向和双向认证，如PAP（密码认证协议，明文认证，不安全）和CHAP（挑战握手认证）。
3. NCP协商：网络层协议协商阶段，如IPCP（IP控制协议），用于协商设备自身的IP地址和报文的压缩格式。

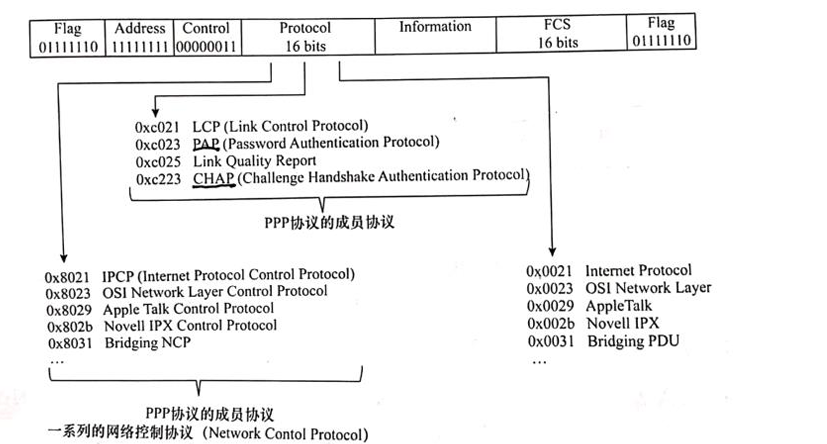

1. Flag:

   • Flag 是用于区分不同数据报文的一个特殊字符或比特序列。在许多通信协议中，Flag 用来标识报文的开始、结束或特定部分的边界。例如，在HDLC（高级数据链路控制）协议中，特殊的Flag序列（01111110）用于标识每个帧的开始和结束。

2. Information:

   • Information 字段包含实际的传输数据，这些数据可以是用户数据或用于网络通信的协议控制信息。在数据帧中，Information 字段通常位于控制字段（如地址和协议信息）之后，FCS之前。它包含了上层协议的数据包，这些数据包可能被进一步封装和解析。

3. Protocol:

   • Protocol 字段用于指示数据帧中封装的上层数据使用的协议类型。例如，在以太网帧中，Type 字段（或Length 字段，取决于帧的长度）用来指示上层是IPv4、IPv6还是其他类型的网络协议数据。这有助于接收设备正确地解封装数据，并向上层协议正确传递。

4. FCS (Frame Check Sequence):

   • FCS 是一个错误检测机制，通常用于数据链路层。它是一个附加在数据帧末尾的校验值，用于接收方验证数据在传输过程中是否保持完整性。FCS通常通过循环冗余校验（CRC）算法计算得出。如果接收方计算出的FCS与接收到的FCS不匹配，则表明数据帧在传输过程中可能发生了错误。

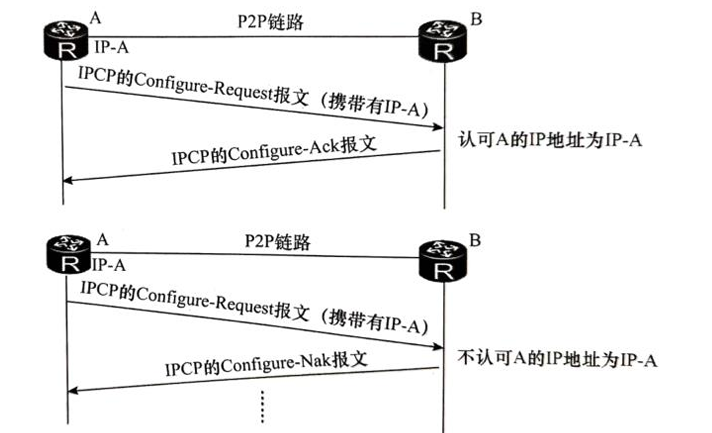

IPCP协商：

作用：

• IP地址管理：IPCP协商可以动态或静态地分配IP地址，确保双方设备在网络层能够正确寻址，可以利用IPCP协商过程来获取公网IP地址。

• 认证和授权：在IPCP协商中可以实施认证机制，确保只有授权的用户可以建立连接。

• 压缩选项：IPCP协商可以启用数据压缩，减少传输的数据量，提高链路效率。

• 网络层参数配置：除了IP地址，IPCP还可以协商其他网络层参数，如MTU（最大传输单元）等。

配置示例

• 一、PPP认证配置

• 认证方配置：

  1. 进入AAA（认证计费授权）空间创建账号和密码。
  2. 修改二层协议为PPP，并配置认证模式（PAP或CHAP）。

[isp-Serial4/0/0]link-protocol ppp ----修改二层协议
[isp]aaa
[isp-aaa]local-user huawei password cipher 123456
[isp-aaa]local-user huawei service-type ppp--定义账号服务的协议
[isp-Serial4/0/0]ppp  authentication-mode pap

• 被认证方配置：

  1. 进行认证（拨号），配置PPP认证相关参数。

[bj]interface Serial  4/0/0
[bj-Serial4/0/0]ppp pap local-user huawei password cipher 123456

• 二、CHAP配置:

• 相同输入相同输出：如果两次输入相同的数据，哈希函数将产生相同的输出。

• 不可逆性：从哈希值无法推导出原始数据。

• 雪崩效应：原始数据发生微小变化时，哈希值将发生显著变化。

•

• 认证方配置：

  [isp]aaa
  [isp-aaa]local-user a password cipher  123456
  [isp-aaa]local-user a service-type ppp
  [isp-Serial4/0/0]ppp  authentication-mode  chap

• 被认证方配置：

  [Huawei]interface Serial  4/0/0
  [Huawei-Serial4/0/0]ppp  chap  user a
  [Huawei-Serial4/0/0]ppp  chap  password cipher  123456

• 三、ISP端配置：

  [isp]interface Serial  4/0/0
  [isp-Serial4/0/0]ip address 12.0.0.2 24
  [isp-Serial4/0/0]remote address  12.0.0.1

• 四、边界设备配置：

  [Huawei-Serial4/0/0]ip address  ppp-negotiate

  (1): loopback
  (s) : spoofing
  The number of interface that is UP in Physical is 2
  The number of interface that is DOWN in Physical is 4
  The number of interface that is UP in Protocol is 2
  The number of interface that is DOWN in Protocol is 4

  Interface                     IP Address/Mask      Physical      Protocol
  GigabitEthernet0/0/0          unassigned           down          down
  GigabitEthernet0/0/1          unassigned           down          down
  GigabitEthernet0/0/2          unassigned           down          down
  NULLO                         unassigned           up            up (s)
  Serial4/0/0                   12.0.0.1/32          up            up
  Serial4/0/1                   unassigned           down          down

• 在IPCP协商过程中设备会自动生成一条主机路由（指向对端设备IP地址 的路由--掩码为32的路由仅代表一个IP地址），所以允许P2P网络一段链路配置不同网段的IP地址

  Huawei]display ip routing-table
  Route Flags: R - relay, D - download to fib

  Routing Tables: Public
         Destinations : 7       Routes : 7

  Destination/Mask       Proto     Pro   Cost    Flags   NextHop     Interface

  0.0.0.0/0              Static    60    0         RD   12.0.0.2     Serial4/0/0
  12.0.0.2/32            Direct    0     0          D   12.0.0.2     Serial4/0/0
  23.0.0.1/32            Direct    0     0          D   127.0.0.1    Serial4/0/0
  127.0.0.0/8            Direct    0     0          D   127.0.0.1    InLoopBack0
  127.0.0.1/32           Direct    0     0          D   127.0.0.1    InLoopBack0
  27.255.255.255/32      Direct    0     0          D   127.0.0.1    InLoopBack0
  255.255.255.255/32     Direct    0     0          D   127.0.0.1    InLoopBack0
