CesiumEarth卫星影像/电子地图等二维切片数据制作

二维切片数据制作

本文概述​

二维切片数据包含了：卫星影像图、电子地图、街道图等数据，在实际应用中由于原始数据文件体量非常大，因此需要对数据进行切片处理
系统会根据切片规则动态加载所需部分的数据，大大减少网络请求，加快系统响应速度
CesiumEarth调用切片依据墨卡托投影规则，EPSG：3857，因此只需按照3857进行切片即可正常加载

切片工具​

市面上切片工具种类较多，较为专业的有：ESRI ArcGIS、Super Map、Erdas、Envi等，但由于这类软件收费较高，若只想对影像做切片工作，可以选择免费使用的CesiumLab

CesiumLab影像切片过程​

1、输入文件​

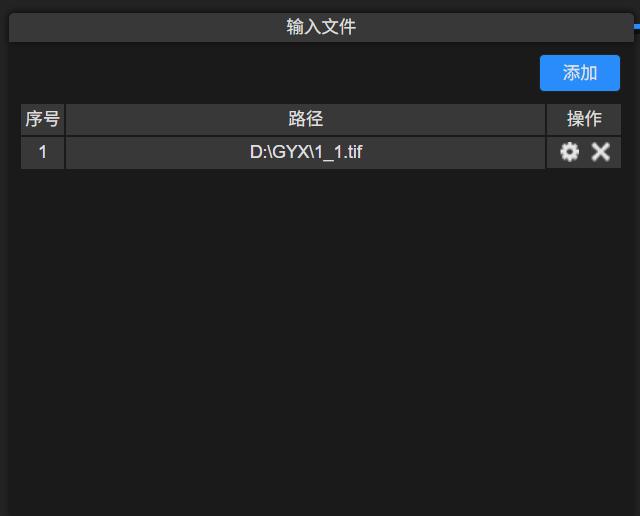

选择影像切片，首先添加影像文件（DOM），文件格式支持tif、img等

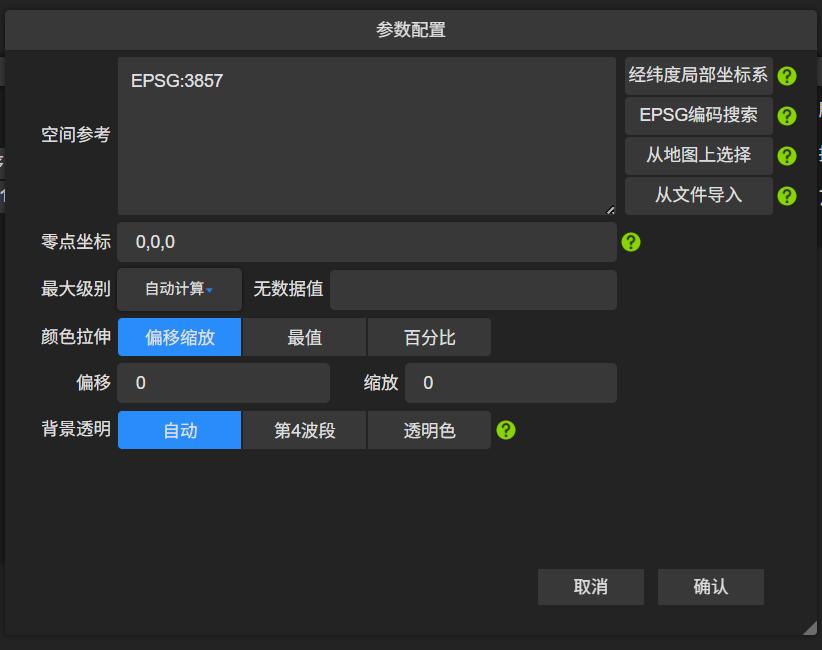

选择完影像文件之后，设置该文件的坐标参数，可点击EPSG编码搜索，选择3857，其他参数无需调整，点确定即可

2、处理参数设置​

处理参数默认服务类型WMTS，投影参数墨卡托，瓦片大小256
保持默认即可

3、输出文件​

存储类型选择散列，即每个切片单独存为一个图片
选择输出的目标路径
点击提交处理 等待片刻之后，目标路径下会出现若干个文件夹以及切片文件

4、目标路径解析​

墨卡托切片文件有三个参数，x、y、z
即代表层级和行列索引
在系统加载图层时，需要约定层级和行列索引规则，系统会按照规则自动读取对应的切片文件

注意： 上图是已发布后的切片目录结构，红框部分为数据路径，在Desktop中加载本地数据选择该路径即可，绿框部分为索引规则，在Desktop中Url内需填入该规则，上图中 依次为z、x、y 因此url规则可填写：{z}/{x}/{y}.png
