国产三维CAD皇冠CAD在机械制造行业建模教程：油泵

在线解读『油泵』的三维建模流程，讲解拔模、放样凸台/基体、孔、布尔运算等操作技巧，一起和皇冠CAD（CrownCAD）学习制作步骤吧！

功能——布尔运算

布尔运算是数字符号化的逻辑推演法，包括合并、减去、相交，对应三种不同运算方式。

点击工具栏

中，打开布尔运算命令对话框，其命令界面如下图所示。

布尔运算命令分为三个命令页：合并、减去、相交，对应三种运算方式。

合并

合并即将几个实体合并成一个实体。

工具：用于拾取待合并实体，可多选。

注意：待合并的实体之间需有相交部分，相交只有一条线或一个点无法做合并。

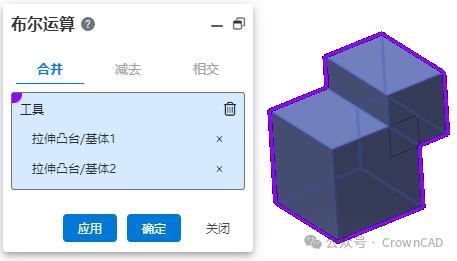

示例：设置参数后，合并预览效果如下图所示。

减去

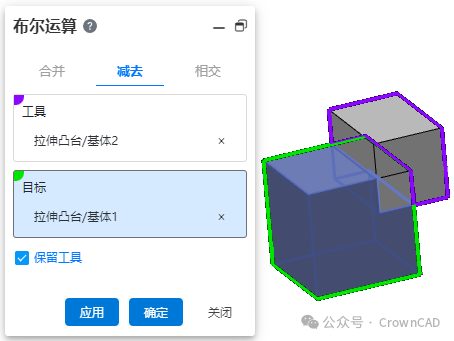

以拾取某实体为工具，在目标上做减法处理，对目标进行分割。其命令界面如下图所示。

1.工具：对目标进行分割的工具，可多选。

2.目标：待处理实体，运算中作为被减数。

3.保留工具：默认勾选，减法处理后保留显示工具模型。不勾选后取消工具模型显示。

示例：设置相关参数后，减去预览效果如下图所示。

相交

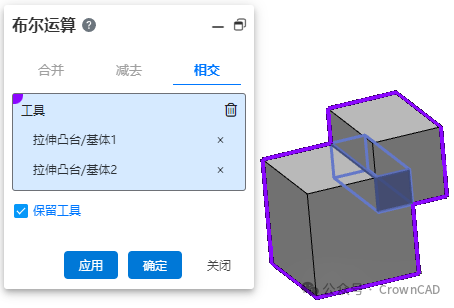

用于计算多个实体相交重合部分。其命令界面如下图所示。

1.工具：计算实体相交部分，可多选。

2.保留工具：计算相交后，是否显示原实体模型。默认勾选，取消勾选后，只显示实体相交部分。

示例：设置相关参数后，相交预览效果如下图所示。
