学习海康VisionMaster之直线查找组合

一：进一步学习了

       今天学习下VisionMaster中的直线查找组合，相当于多段拟合直线功能，这个应用是一些比较特殊的场景，需要多段拟合坐标同时拟合的情况

二：开始学习

     1：什么是直线查找组合？

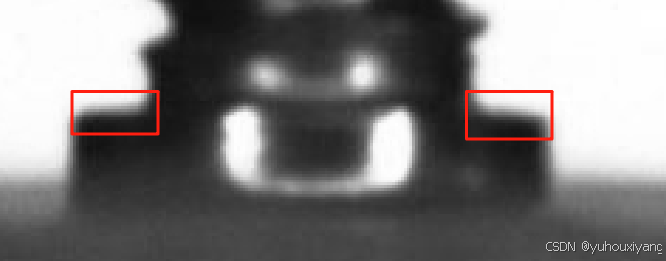

      用于查找中间不连续的边缘，当使用场景受限制，特别是背光条件下，遇到需要检测零件的尺寸，但是零件是实心的，就需要用到这个测量方式，如下图所示，需要拟合零件的水平基准直线，但是零件中间不透光，这个测量方式就完美解决这个问题

三：直接上案例

1：先导入需要测试的图片集合

2：使用轮廓定位，把两个组件的线连起来，这里是需要设定模版匹配功能，这样图像不管怎么旋转都能准确定位图像位置，具体操作步骤可以参考前面课程

3：拖入位置修正功能：这个非常重要，这里也不提了，可以参考上一篇笔记

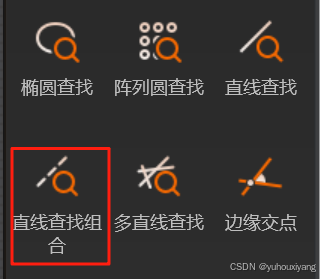

4：拖入直线查找组合模块

5：双击组件，开始设定参数

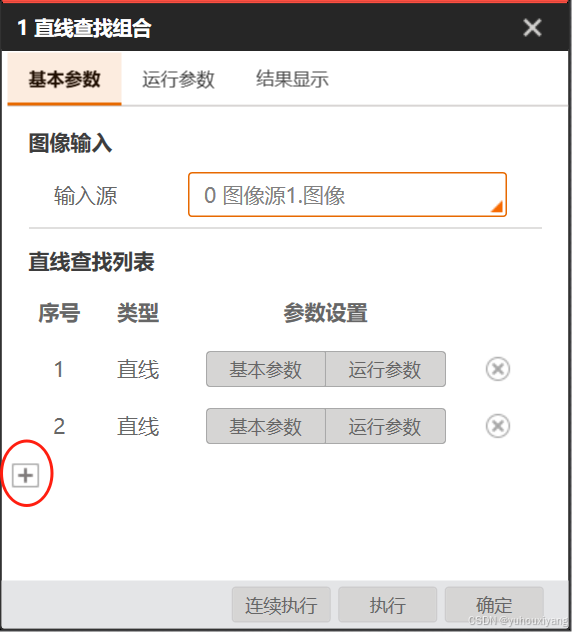

（1）：首先如下图所示，需要点击“+”号，相当于创建一个直线检测窗口

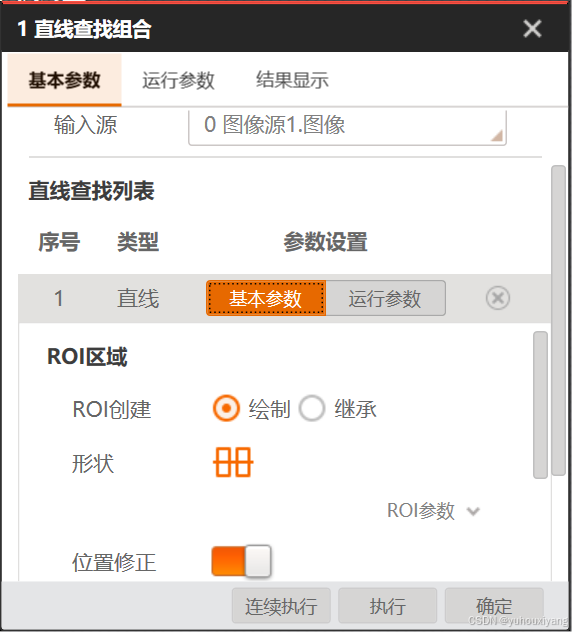

（2）：接下来点击基本参数，画ROI区域，先把左边一小段画进去

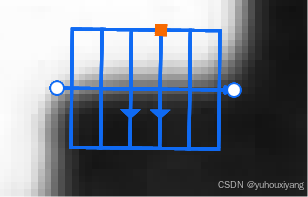

（3）：调整下ROI的参数，主要是调整卡尺数量以及卡尺宽度和高度，这部分具体的步骤和上一节直查找直线是一样的

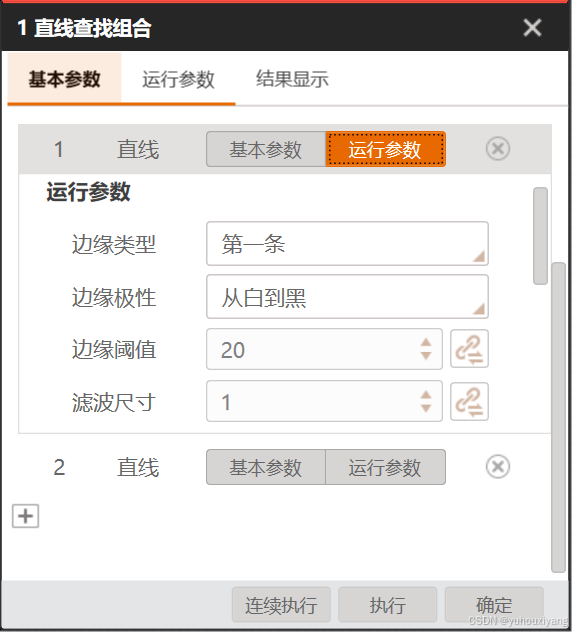

（4）：然后设定运行参数：这部分参数的设定意义也是和上一节查找直线是一模一样的

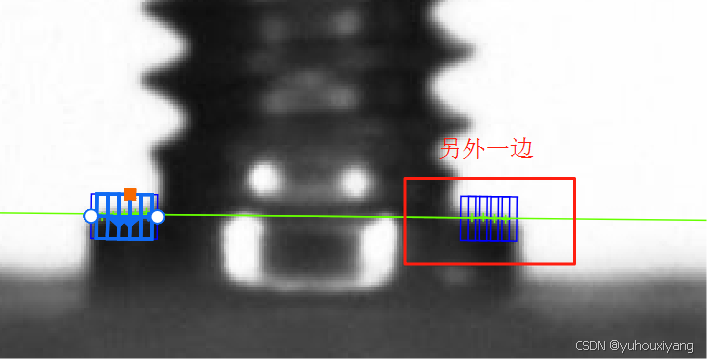

（5）：然后重复上述步骤（1~4），将另外一边需要查找直线的区域也画进去，同时设定好参数

（6）：两条直线都画完成后，设定步骤就完成了(参数的详细含义参开上一节)

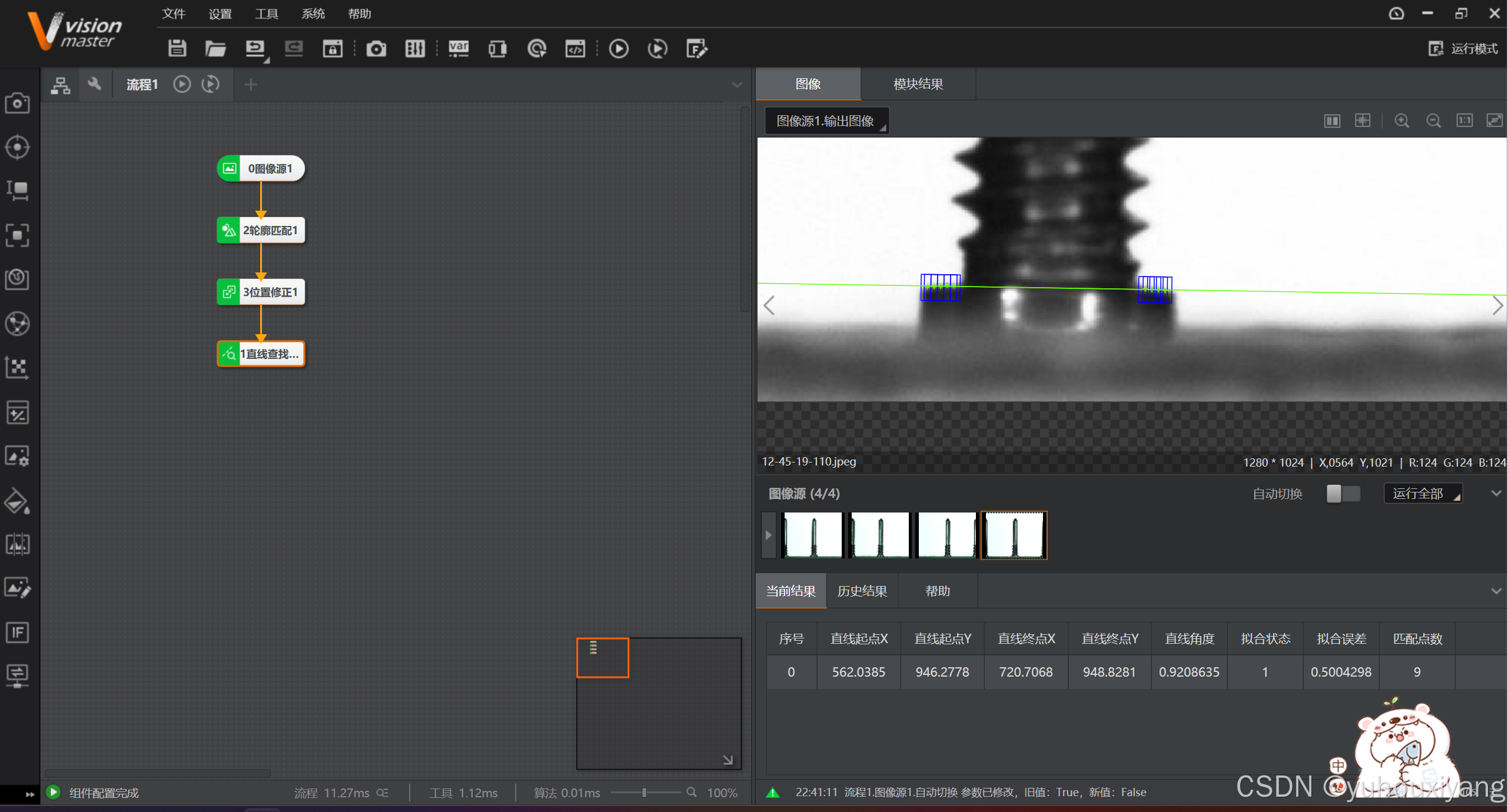

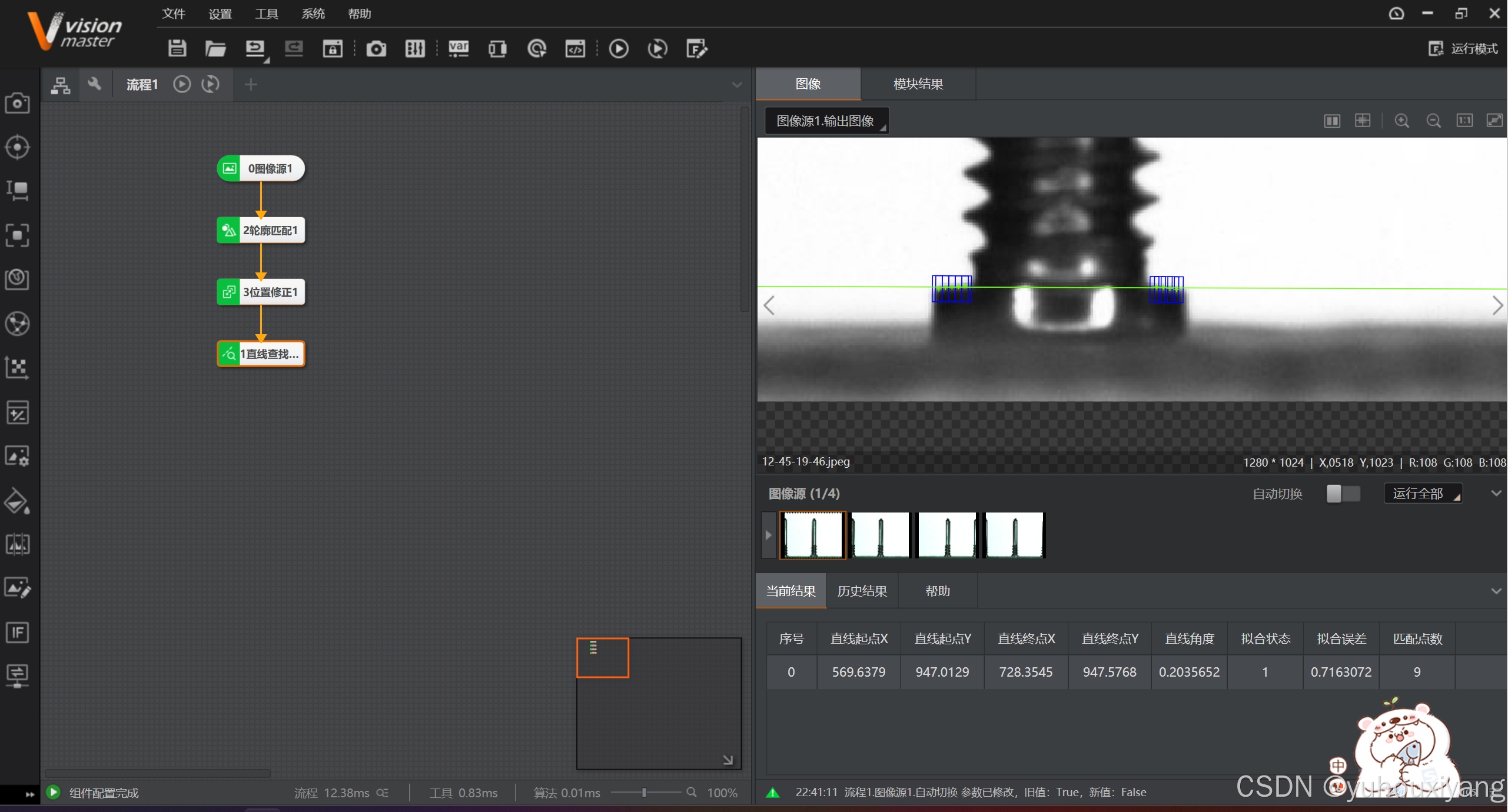

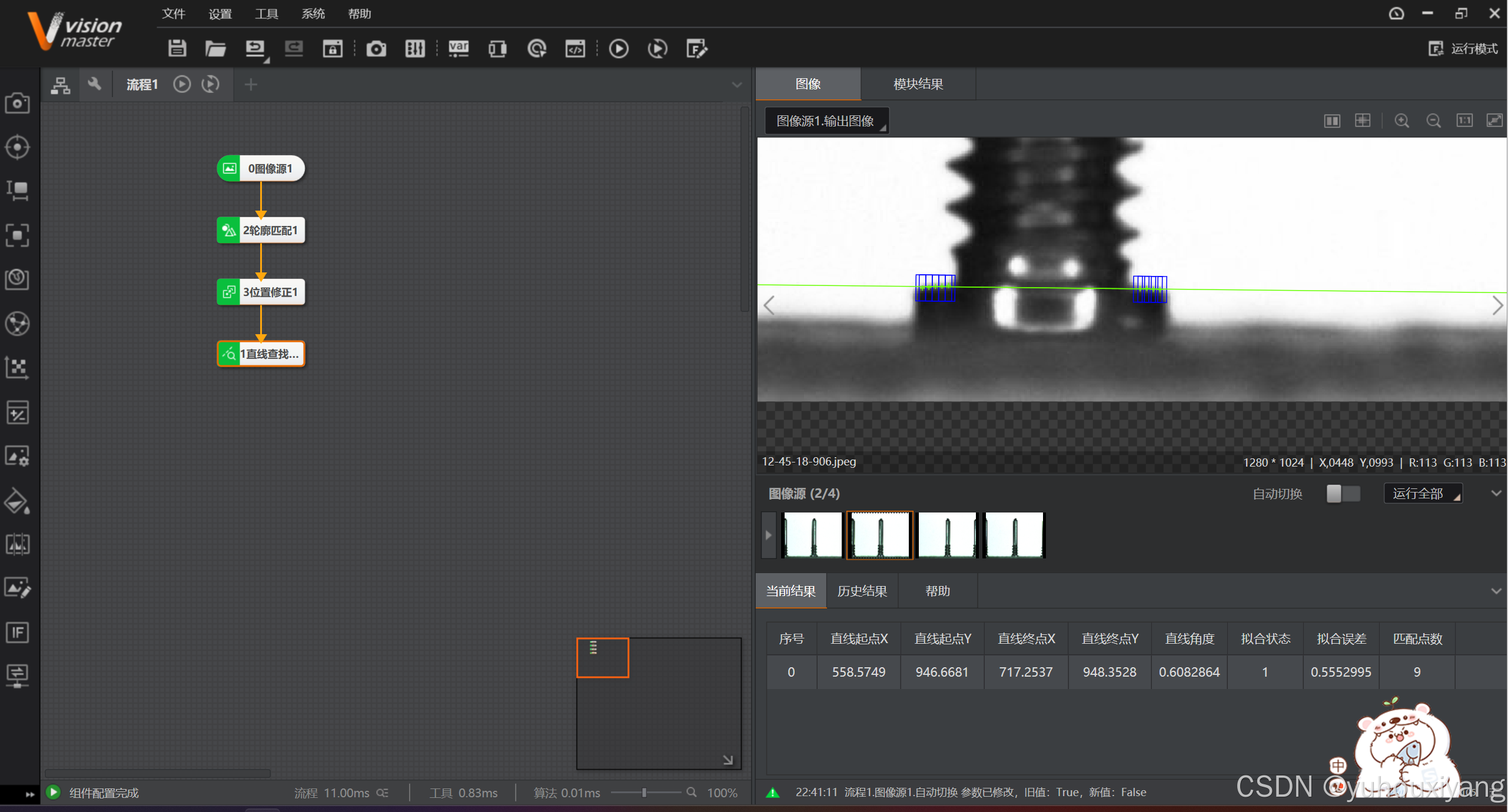

四：实测：上述设定好参数，开始实际测量看看效果
