HCIP实验

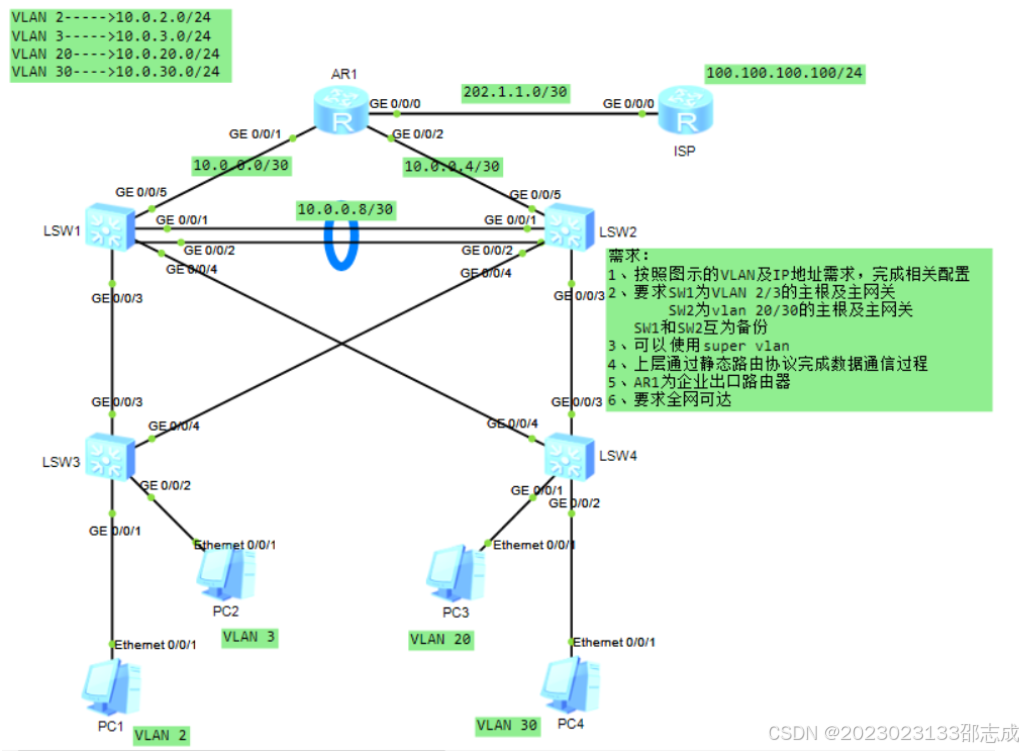

一、需求分析:
1.VLAN 与 IP 地址规划:需创建 VLAN 2、3、20、30,分别关联网段 10.0.2.0/24、10.0.3.0/24、10.0.20.0/24、10.0.30.0/24,完成各设备接口的 VLAN 划分与 IP 地址配置。核心链路(如 LSW1-LSW2、LSW1-AR1、LSW2-AR1)使用 /30 子网(如 10.0.0.0/30、10.0.0.4/30 等),满足点到点链路的 IP 分配。
2.STP 生成树配置: LSW1:作为 VLAN 2、3 的 主根,需在 STP 实例 1 中优先级最高;同时作为 VLAN 2、3 的 主网关,承担该 VLAN 流量转发。LSW2:作为 VLAN 20、30 的 主根,在 STP 实例 2 中优先级最高;同时作为 VLAN 20、30 的 主网关。互为备份:LSW1 和 LSW2 在非主根的 VLAN 中作为备份根,确保链路冗余,避免环路。
3.VRRP 冗余备份:针对 VLAN 2/3/20/30,在 LSW1 和 LSW2 上配置 VRRP,实现网关冗余。例如,LSW1 作为 VLAN 2/3 的 VRRP 主设备,LSW2 作为备份;LSW2 作为 VLAN 20/30 的 VRRP 主设备,LSW1 作为备份。
4.动态路由配置:需设置静默接口,静默vlan2,3,20,30,isp路由器设置静态路由到R1,使用ospf1,area默认0
5.出口NAT的设置:AR1 与 ISP 的连接:AR1 的 GE0/0/0 接口使用 202.1.1.1/30 与 ISP 通信,需配置NAT功能,确保企业内网流量经 AR1 转发至 ISP,实现互联网访问。
6.接入层设备功能: LSW3:作为接入层交换机,需将下联接口分配到 VLAN 2、3(如 PC1 属 VLAN 2,PC2 属 VLAN 3),上联接口配置为 Trunk,允许 VLAN 2、3 通过。LSW4:同理,下联接口分配到 VLAN 20、30(PC3 属 VLAN 20,PC4 属 VLAN 30),上联所有的接口配置为 Trunk,允许 VLAN 20、30 通过。
相关代码:
交换机命名:
LSW1:system-view
sysname LSW1
LSW2:system-view
sysname LSW2
AR1:system-view
sysname AR1
其余同理

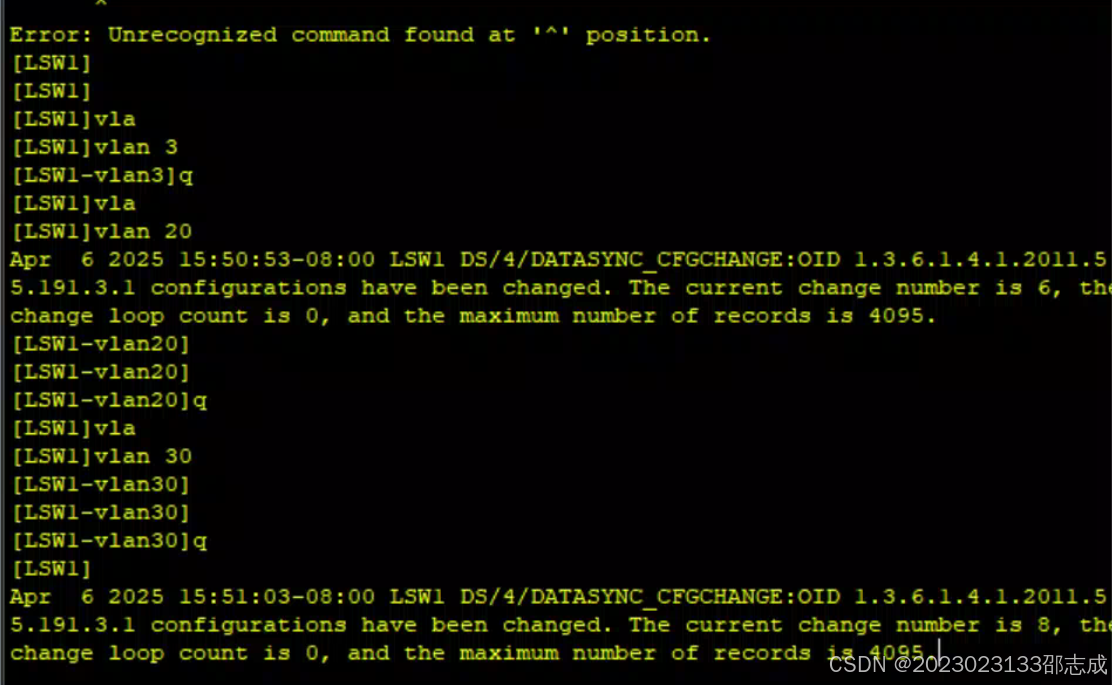

VLAN配置:
在LSW1和LSW2上创建VLAN:
vlan 2
vlan 3
vlan 20
vlan 30
将相应端口划入VLAN:
interface gigabitEthernet 0/0/1
port link-type access
port default vlan 2

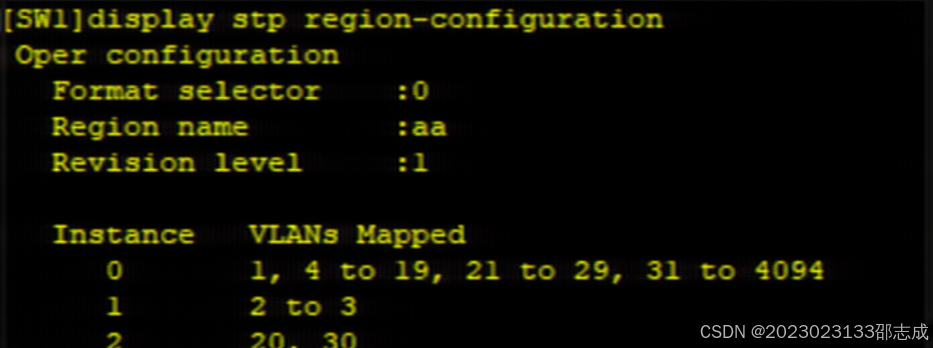

配置mstp:
stp region-configuration
region-name mst--------------------设置名称
revision-level 1-----------------设置等级
instance 1 vlan 2 3------------将v2,3划分在instance1中
instance 2 vlan 20 30---------将v20,30划分在instance2中
active region-configuration----------开启mstp
LSW1配置:配置链路聚合:
interface Eth-Trunk 1
mode lacp-static
quit
interface GigabitEthernet 0/0/1
eth-trunk 1
interface GigabitEthernet 0/0/2
eth-trunk 1
interface Eth-Trunk 1
port link-type trunk
port trunk allow-pass vlan 2 3 20 30

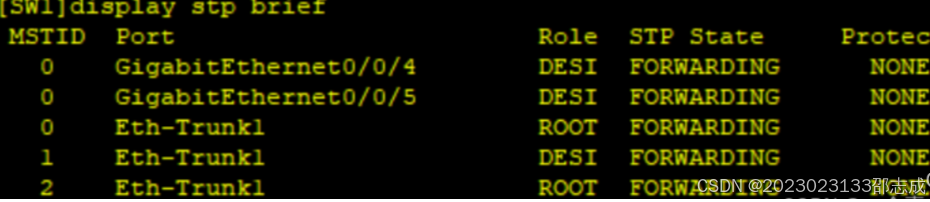

mstp配置:
stp region-configuration
region-name mst
revision-level 1
instance 0 vlan 2 3
instance 1 vlan 20 30
active region-configuration
stp instance 1 root primary
stp instance 2 root secondary

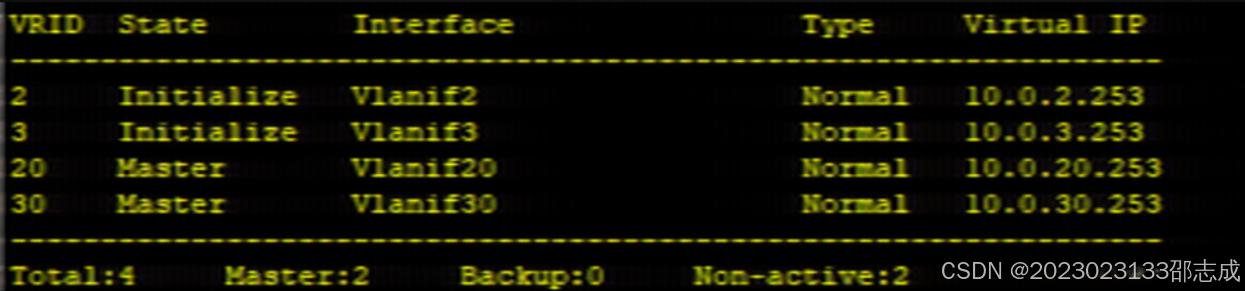

配置 VRRP 网关:
interface Vlanif 2
ip address 10.0.2.1 24
vrrp vrid 2 virtual-ip 10.0.2.254
vrrp vrid 2 priority 110
interface Vlanif 3
ip address 10.0.3.1 24
vrrp vrid 3 virtual-ip 10.0.3.254
vrrp vrid 3 priority 110
interface Vlanif 20
vrrp vrid 20 virtual-ip 10.0.20.254 vrrp vrid 20 priority 90
interface Vlanif 30
vrrp vrid 30 virtual-ip 10.0.30.254 vrrp vrid 30 priority 90
配置 AR1 接口:
interface GigabitEthernet 0/0/5
ip address 10.0.0.1 30
LSW2配置:同上
R1:
接口配置:
interface GigabitEthernet 0/0/0
ip address 202.1.1.1 30
interface GigabitEthernet 0/0/1
ip address 10.0.0.2 30
interface GigabitEthernet 0/0/2
ip address 10.0.0.6 30
NAT 配置:
acl 2000
rule permit source any
interface GigabitEthernet 0/0/0
nat outbound 2000
静态路由:
ip route-static 10.0.2.0 24 10.0.0.1
ip route-static 10.0.3.0 24 10.0.0.1
ip route-static 10.0.20.0 24 10.0.0.5
ip route-static 10.0.30.0 24 10.0.0.5
静态路由到 ISP:
ip route-static 0.0.0.0 0 202.1.1.2
验证与测试
- PC配置:为每台PC配置相应的IP地址和网关。

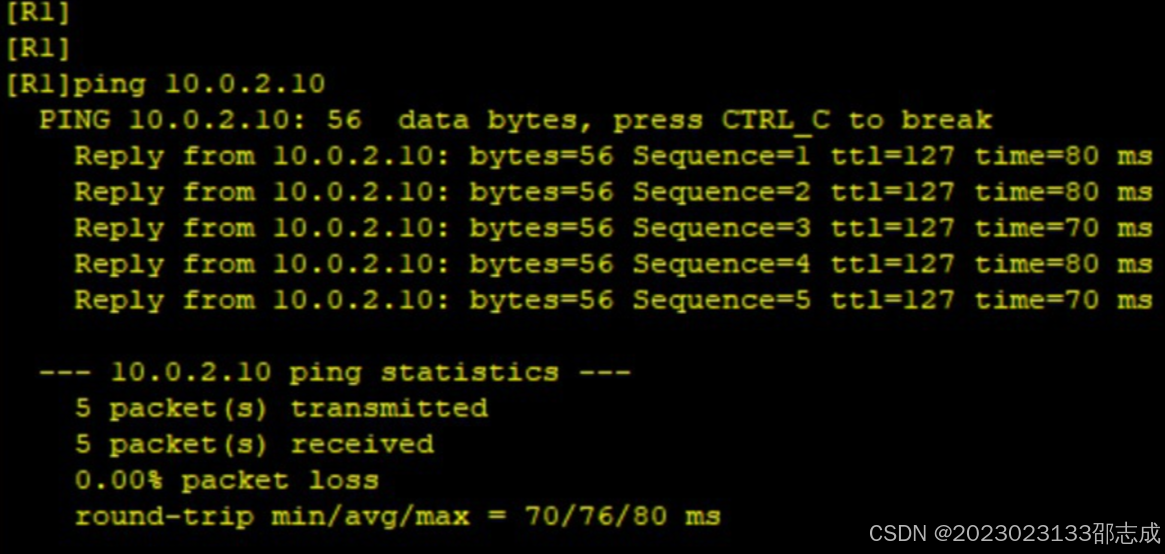

- 连通性测试:使用PC上的ping命令测试各设备间的连通性。
