(六)ASCLIN_UART模块串口DMA模式

---

DMA简介

DMA（Direct Memory Access，直接存储器访问）是一种在不需要CPU干预的情况下，实现外设与存储器之间 或 存储器与存储器之间高速数据传输的技术。DMA的主要目的是减轻CPU的负担，使其能够专注于更复杂的计算和控制任务

简单理解：俩地址之间进行数据搬运，不需要CPU干涉

可以有软件触发DMA进行搬运，也可以硬件触发DMA搬运，取决于配置。

比如：(五)ASCLIN_UART模块串口中断模式 中采用的是借助串口的接收发送中断进行数据传输的。这里可以配置DMA硬件触发，将串口的接收/发送中断，路由到DMA上，每一次触发串口的中断，就触发一次DMA搬运即可。

当然DMA配置很复杂，可以直接借助iLLD库函数进行配置，应用为王。直接分析代码。

采用DMA完成串口收发

mydma.c文件：

#include "IfxAsclin_Asc.h"

#include "IfxDma_Dma.h"
#include "IfxDma.h"

#include "Bsp.h"
#include "string.h"

/*********************************************************************************************************************/
/*------------------------------------------------------Macros-------------------------------------------------------*/
/*********************************************************************************************************************/
#define UART_BAUDRATE           460800                                  /* UART baud rate in bit/s                  */

#define UART_PIN_RX             IfxAsclin2_RXE_P33_8_IN                 /* UART receive port pin                    */
#define UART_PIN_TX             IfxAsclin2_TX_P33_9_OUT                 /* UART transmit port pin                   */

#define DMA_CHANNEL_RX             INTPRIO_ASCLIN2_RX
#define DMA_CHANNEL_TX             INTPRIO_ASCLIN2_TX

IfxDma_Dma_Channel g_rxchn;                                             /* DMA channel handle                       */
IfxDma_Dma_Channel g_txchn;

/* Definition of the interrupt priorities */
#define INTPRIO_ASCLIN2_TX      11                                       /* Triggered when AscLin transmits         */
#define INTPRIO_ASCLIN2_RX      12                                       /* Triggered when AscLin receives          */

#define INTPRIO_DMA_TX          13                          /* Triggered when a DMA transaction is finished         */
#define INTPRIO_DMA_RX          14                          /* Triggered when a DMA transaction is finished         */

#define UART_RX_BUFFER_SIZE     16                                      /* Definition of the receive buffer size    */
#define UART_TX_BUFFER_SIZE     16                                      /* Definition of the transmit buffer size   */


/* Declaration of the ASC handle */
static IfxAsclin_Asc g_ascHandle;

/* Declaration of the FIFOs parameters */
_Alignas(16) static  uint8 g_ascTxBuffer[UART_TX_BUFFER_SIZE];//只要开启了自增+循环，必须保证与循环范围保持一致！！！！！！
_Alignas(16) static  uint8 g_ascRxBuffer[UART_RX_BUFFER_SIZE];

/* Definition of txData  */
_Alignas(16) uint8 g_txData[] = "Hello World!";//只要开启了自增+循环，必须保证与循环范围保持一致！！！！！！

/* Size of the message */
Ifx_UReg_32Bit g_count = sizeof(g_txData)-1;

int rxcnt = 0;
int txcnt = 0;
IFX_INTERRUPT(prio_DMA_RX, 0, INTPRIO_DMA_RX);
void prio_DMA_RX(void)
{
    rxcnt++;
    IfxDma_clearChannelInterrupt(&MODULE_DMA, g_rxchn.channelId);
}

/* Interrupt triggered when the DMA finishes a transaction*/
IFX_INTERRUPT(prio_DMA_TX, 0, INTPRIO_DMA_TX);
void prio_DMA_TX(void)
{
    txcnt++;
    IfxDma_clearChannelInterrupt(&MODULE_DMA, g_txchn.channelId);
}

/* This function initializes the ASCLIN UART module */
void init_asclin_uart(void)
{
    /* Initialize an instance of IfxAsclin_Asc_Config with default values */
    IfxAsclin_Asc_Config ascConfig;
    IfxAsclin_Asc_initModuleConfig(&ascConfig, &MODULE_ASCLIN2);

    /* Set the desired baud rate */
    ascConfig.baudrate.baudrate = UART_BAUDRATE;

    /* ISR priorities and interrupt target */
    ascConfig.interrupt.txPriority = INTPRIO_ASCLIN2_TX;
    ascConfig.interrupt.rxPriority = INTPRIO_ASCLIN2_RX;
    ascConfig.interrupt.typeOfService = IfxSrc_Tos_cpu0 ;

    /* FIFO configuration */  //没用到串口接收/发送的缓存可以不绑定，直接删除即可（如出现问题，可以直接删除）
    ascConfig.txBuffer = &g_ascTxBuffer;
    ascConfig.txBufferSize = UART_TX_BUFFER_SIZE;
    ascConfig.rxBuffer = &g_ascRxBuffer;
    ascConfig.rxBufferSize = UART_RX_BUFFER_SIZE;

    /* Pin configuration */
    const IfxAsclin_Asc_Pins pins =
    {
        NULL_PTR,       IfxPort_InputMode_pullUp,     /* CTS pin not used */
        &UART_PIN_RX,   IfxPort_InputMode_pullUp,     /* RX pin           */
        NULL_PTR,       IfxPort_OutputMode_pushPull,  /* RTS pin not used */
        &UART_PIN_TX,   IfxPort_OutputMode_pushPull,  /* TX pin           */
        IfxPort_PadDriver_cmosAutomotiveSpeed1
    };
    ascConfig.pins = &pins;

    IfxAsclin_Asc_initModule(&g_ascHandle, &ascConfig); /* Initialize module with above parameters */

    /* Modification of the TOS for the Rx related interruption */
    /* Change from CPU0 (previously defined above) to DMA */
    volatile Ifx_SRC_SRCR *src;
    src = IfxAsclin_getSrcPointerTx(ascConfig.asclin);

    /* Assign DMA as Service Provider when INTPRIO_ASCLIN2_TX is triggered */
    IfxSrc_init(src, IfxSrc_Tos_dma, INTPRIO_ASCLIN2_TX);
    IfxAsclin_enableTxFifoFillLevelFlag(ascConfig.asclin, TRUE);
    IfxSrc_enable(src);

    /* Modification of the TOS for the Rx related interruption */
    /* Change from CPU0 (previously defined above) to DMA */
    src = IfxAsclin_getSrcPointerRx(ascConfig.asclin);
    /* Assign DMA as Service Provider when INTPRIO_ASCLIN2_RX is triggered */
    IfxSrc_init(src, IfxSrc_Tos_dma, INTPRIO_ASCLIN2_RX);
    IfxAsclin_enableRxFifoFillLevelFlag(ascConfig.asclin, TRUE);
    IfxSrc_enable(src);
}

/* This function is called from main in order to initialize the DMA module */
void init_dma(void)
{
    /* Initialize an instance of IfxDma_Dma_Config with default values */
    IfxDma_Dma_Config dmaConfig;
    IfxDma_Dma_initModuleConfig(&dmaConfig, &MODULE_DMA);

    /* Initialize module */
    IfxDma_Dma dma;
    IfxDma_Dma_initModule(&dma, &dmaConfig);

    /* Initial configuration for all channels */
    IfxDma_Dma_ChannelConfig cfg;
    IfxDma_Dma_initChannelConfig(&cfg, &dma);

    /* Following configuration is used by the DMA channel */
    cfg.moveSize = IfxDma_ChannelMoveSize_8bit;
    cfg.blockMode = IfxDma_ChannelMove_1;

    /*********************************************** TX部分**************************************************************/

    cfg.transferCount = 0;//一次触发搬运多少个字节数据（后面写入的时候会修改）
    /* DMA completes a full transaction on requests */
    cfg.requestMode = IfxDma_ChannelRequestMode_oneTransferPerRequest;  //一个请求触发一个单一DMA传输 即请求启动单个事务

    /* DMA as Interrupt Service Provider */
    cfg.hardwareRequestEnabled = TRUE;                         //  使能UART发送中断触发Dma(硬件触发)
    /* DMA channel stays enabled after one request */
    cfg.operationMode = IfxDma_ChannelOperationMode_single;   //DMA单次搬运

    /*************** Source and destination addresses ***************/
    cfg.sourceCircularBufferEnabled = TRUE;                           //开启源地址自增
    cfg.sourceAddressIncrementStep = IfxDma_ChannelIncrementStep_1;  //源地址自增加+1
    cfg.sourceAddressCircularRange = IfxDma_ChannelIncrementCircular_16; //源地址16字节循环

    cfg.destinationCircularBufferEnabled = TRUE;                     //开启目的地址自增
    cfg.destinationAddressCircularRange = IfxDma_ChannelIncrementCircular_none; //目的地址循环范围为0（就是原地不动，即使上面开启了也是在原地踏步）等同于上面FALSE

    /*************** Channel specific configurations ***************/
    /* Select the Channel 11, related to the interruption on AscLin TX */
    cfg.channelId = (IfxDma_ChannelId) DMA_CHANNEL_TX;
    /* Address of the UART TX FIFO */
    cfg.sourceAddress = (uint32)&g_ascTxBuffer;
    cfg.destinationAddress = (uint32) &g_ascHandle.asclin->TXDATA.U;

    /*  DMA中断部分（如果采用环形缓存区，就没必要开启了哈）           */
    cfg.channelInterruptEnabled = TRUE;
    /* DMA triggers an interrupt once the full transaction is done */
    cfg.channelInterruptControl = IfxDma_ChannelInterruptControl_thresholdLimitMatch;
    /* Priority of the channel interrupt trigger */
    cfg.channelInterruptPriority = INTPRIO_DMA_TX;
    /* Interrupt service provider */
    cfg.channelInterruptTypeOfService = IfxSrc_Tos_cpu0;

    IfxDma_Dma_initChannel(&g_txchn, &cfg);


    /********************************************************* RX部分***********************************************************/
    cfg.transferCount = 1;   //一次触发搬运多少个字节数据
    /* DMA completes a full transaction on requests */
    cfg.requestMode = IfxDma_ChannelRequestMode_completeTransactionPerRequest;  //一个请求触发一个完整事务 即请求启动完整的事务

    /* DMA as Interrupt Service Provider */
    cfg.hardwareRequestEnabled = TRUE;                         // UART接收中断触发Dma

    /* DMA channel stays enabled after one request */
    cfg.operationMode = IfxDma_ChannelOperationMode_continuous; // DMA连续搬运模式

    /*************** Source and destination addresses ***************/
    cfg.sourceCircularBufferEnabled = TRUE;                 //源地址自增
    cfg.sourceAddressCircularRange = IfxDma_ChannelIncrementCircular_none;源地址循环范围为0（就是原地不动，即使上面开启了也是在原地踏步）等同于上面FALSE

    cfg.destinationCircularBufferEnabled = TRUE;
    cfg.destinationAddressCircularRange = IfxDma_ChannelIncrementCircular_16;

    /*************** Channel specific configurations ***************/
    /* Select the Channel 12, related to the interruption on AscLin RX */
    cfg.channelId = (IfxDma_ChannelId) DMA_CHANNEL_RX;
    /* Address of the UART RX FIFO */
    cfg.sourceAddress = (uint32) &g_ascHandle.asclin->RXDATA.U;
    cfg.destinationAddress = (uint32)&g_ascRxBuffer;

    /* DMA中断部分（如果采用环形缓存区，就没必要开启了哈）  */
    cfg.channelInterruptEnabled = TRUE;
    /* DMA triggers an interrupt once the full transaction is done */
    cfg.channelInterruptControl = IfxDma_ChannelInterruptControl_thresholdLimitMatch;
    /* Priority of the channel interrupt trigger */
    cfg.channelInterruptPriority = INTPRIO_DMA_RX;
    /* Interrupt service provider */
    cfg.channelInterruptTypeOfService = IfxSrc_Tos_cpu0;

    IfxDma_Dma_initChannel(&g_rxchn, &cfg);
}

void send_data(char* g_txData,Ifx_UReg_32Bit len)   //发送数据--指定长度大小
{
    Ifx_DMA_CH *channel = g_txchn.channel;

    IfxDma_disableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    channel->SADR.U   = (uint32)g_txData;
    channel->CHCFGR.B.TREL     = len;
    IfxDma_enableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    IfxDma_Dma_startChannelTransaction(&g_txchn);
   //g_ascHandle.asclin->FLAGSSET.B.TFLS = 1;  //发送完成设置，用于通知其它程序的，可以不设置
}

void send_1s_pack(void) //对上面 send_data封装而已
{
    send_data((char *)g_txData,g_count);
    waitTime(IfxStm_getTicksFromMilliseconds(BSP_DEFAULT_TIMER, 1000));
}

void recive_data(void)    //发送接收到的数据缓存区的数据--需要指定数据长度(一般和整个接收缓存数组长度一致)
{
    Ifx_DMA_CH *channel = g_txchn.channel;
    IfxDma_disableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    channel->SADR.U   = (uint32)&g_ascRxBuffer;
    channel->CHCFGR.B.TREL     = 16;
    IfxDma_enableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    IfxDma_Dma_startChannelTransaction(&g_txchn);
    //g_ascHandle.asclin->FLAGSSET.B.TFLS = 1; //发送完成设置，用于通知其它程序的，可以不设置
    waitTime(IfxStm_getTicksFromMilliseconds(BSP_DEFAULT_TIMER, 1000));
}

简单分析：

编写DMA俩个通道的中断：

int rxcnt = 0;
int txcnt = 0;
IFX_INTERRUPT(prio_DMA_RX, 0, INTPRIO_DMA_RX);
void prio_DMA_RX(void)
{
    rxcnt++;
    IfxDma_clearChannelInterrupt(&MODULE_DMA, g_rxchn.channelId);
}

/* Interrupt triggered when the DMA finishes a transaction*/
IFX_INTERRUPT(prio_DMA_TX, 0, INTPRIO_DMA_TX);
void prio_DMA_TX(void)
{
    txcnt++;
    IfxDma_clearChannelInterrupt(&MODULE_DMA, g_txchn.channelId);
}

初始化ASCLIN的UART模块代码和之前的一模一样，多加了串口中断路由到DMA请求触发上面，也就是本来串口中断CPU0来提供服务，现在变成了DMA（就是串口触发DMA搬运，）：

    /* Modification of the TOS for the Rx related interruption */
    /* Change from CPU0 (previously defined above) to DMA */
    volatile Ifx_SRC_SRCR *src;
    src = IfxAsclin_getSrcPointerTx(ascConfig.asclin);

    /* Assign DMA as Service Provider when INTPRIO_ASCLIN2_TX is triggered */
    IfxSrc_init(src, IfxSrc_Tos_dma, INTPRIO_ASCLIN2_TX);
    IfxAsclin_enableTxFifoFillLevelFlag(ascConfig.asclin, TRUE);
    IfxSrc_enable(src);

    /* Modification of the TOS for the Rx related interruption */
    /* Change from CPU0 (previously defined above) to DMA */
    src = IfxAsclin_getSrcPointerRx(ascConfig.asclin);
    /* Assign DMA as Service Provider when INTPRIO_ASCLIN2_RX is triggered */
    IfxSrc_init(src, IfxSrc_Tos_dma, INTPRIO_ASCLIN2_RX);
    IfxAsclin_enableRxFifoFillLevelFlag(ascConfig.asclin, TRUE);
    IfxSrc_enable(src);

接着初始化DMA，里面采用的还是，初始化DMA配置参数的结构体，然后初始化DMA模块，再初始化配置DMA通道的结构体，根据需求，修改对应的结构体成员配置，然后调用DMA通道初始化函数进行初始化（这里配置很多哈）。当然DMA也可以开启搬运完成的中断。

void init_dma(void)
{
    /* Initialize an instance of IfxDma_Dma_Config with default values */
    IfxDma_Dma_Config dmaConfig;
    IfxDma_Dma_initModuleConfig(&dmaConfig, &MODULE_DMA);

    /* Initialize module */
    IfxDma_Dma dma;
    IfxDma_Dma_initModule(&dma, &dmaConfig);

    /* Initial configuration for all channels */
    IfxDma_Dma_ChannelConfig cfg;
    IfxDma_Dma_initChannelConfig(&cfg, &dma);
    /* Following configuration is used by the DMA channel */
    cfg.moveSize = IfxDma_ChannelMoveSize_8bit;
    cfg.blockMode = IfxDma_ChannelMove_1;
    cfg.transferCount = 0;

//..........

    IfxDma_Dma_initChannel(&g_rxchn, &cfg);
}

封装的发送函数，就是将源地址设为字节要发送的数组，然后根据数组个数，设置DMA要传输多少次数据，然后触发DMA即可。

void send_data(char* g_txData,Ifx_UReg_32Bit len)   //发送数据--指定长度大小
{
    Ifx_DMA_CH *channel = g_txchn.channel;

    IfxDma_disableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    channel->SADR.U   = (uint32)g_txData;
    channel->CHCFGR.B.TREL     = len;
    IfxDma_enableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    IfxDma_Dma_startChannelTransaction(&g_txchn);
   //g_ascHandle.asclin->FLAGSSET.B.TFLS = 1;  //发送完成设置，用于通知其它程序的，可以不设置
}

void send_1s_pack(void) //对上面 send_data封装而已
{
    send_data((char *)g_txData,g_count);
    waitTime(IfxStm_getTicksFromMilliseconds(BSP_DEFAULT_TIMER, 1000));
}

编写接收并发送的回环（16字节接收缓存数组，就发送16字节）：

void recive_data(void)    //发送接收到的数据缓存区的数据--需要指定数据长度(一般和整个接收缓存数组长度一致)
{
    Ifx_DMA_CH *channel = g_txchn.channel;
    IfxDma_disableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    channel->SADR.U   = (uint32)&g_ascRxBuffer;
    channel->CHCFGR.B.TREL     = 16;
    IfxDma_enableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    IfxDma_Dma_startChannelTransaction(&g_txchn);
    //g_ascHandle.asclin->FLAGSSET.B.TFLS = 1; //发送完成设置，用于通知其它程序的，可以不设置
    waitTime(IfxStm_getTicksFromMilliseconds(BSP_DEFAULT_TIMER, 1000));
}

---

大致流程：

1.初始化ASCLIN的UART模块：

    /* Initialize an instance of IfxAsclin_Asc_Config with default values */
    IfxAsclin_Asc_Config ascConfig;
    IfxAsclin_Asc_initModuleConfig(&ascConfig, &MODULE_ASCLIN2);

    /* Set the desired baud rate */
    ascConfig.baudrate.baudrate = UART_BAUDRATE;

    /* ISR priorities and interrupt target */
    ascConfig.interrupt.txPriority = INTPRIO_ASCLIN2_TX;
    ascConfig.interrupt.rxPriority = INTPRIO_ASCLIN2_RX;
    ascConfig.interrupt.typeOfService = IfxSrc_Tos_cpu0 ;

    /* FIFO configuration */
    ascConfig.txBuffer = &g_ascTxBuffer;
    ascConfig.txBufferSize = UART_TX_BUFFER_SIZE;
    ascConfig.rxBuffer = &g_ascRxBuffer;
    ascConfig.rxBufferSize = UART_RX_BUFFER_SIZE;

    /* Pin configuration */
    const IfxAsclin_Asc_Pins pins =
    {
        NULL_PTR,       IfxPort_InputMode_pullUp,     /* CTS pin not used */
        &UART_PIN_RX,   IfxPort_InputMode_pullUp,     /* RX pin           */
        NULL_PTR,       IfxPort_OutputMode_pushPull,  /* RTS pin not used */
        &UART_PIN_TX,   IfxPort_OutputMode_pushPull,  /* TX pin           */
        IfxPort_PadDriver_cmosAutomotiveSpeed1
    };
    ascConfig.pins = &pins;
    IfxAsclin_Asc_initModule(&g_ascHandle, &ascConfig); /* Initialize module with above parameters */

2.，再初始化完成串口后，需将CPU0服务串口中断，改成DMA服务串口中断（即将中断路由到DMA上）：

    /* Modification of the TOS for the Rx related interruption */
    /* Change from CPU0 (previously defined above) to DMA */
    volatile Ifx_SRC_SRCR *src;
    src = IfxAsclin_getSrcPointerTx(ascConfig.asclin);

    /* Assign DMA as Service Provider when INTPRIO_ASCLIN2_TX is triggered */
    IfxSrc_init(src, IfxSrc_Tos_dma, INTPRIO_ASCLIN2_TX);
    IfxAsclin_enableTxFifoFillLevelFlag(ascConfig.asclin, TRUE);
    IfxSrc_enable(src);

    /* Modification of the TOS for the Rx related interruption */
    /* Change from CPU0 (previously defined above) to DMA */
    src = IfxAsclin_getSrcPointerRx(ascConfig.asclin);
    /* Assign DMA as Service Provider when INTPRIO_ASCLIN2_RX is triggered */
    IfxSrc_init(src, IfxSrc_Tos_dma, INTPRIO_ASCLIN2_RX);
    IfxAsclin_enableRxFifoFillLevelFlag(ascConfig.asclin, TRUE);
    IfxSrc_enable(src);

3.初始化DMA模块（先初始化参数，直接用默认参数初始化DMA模块）：

    /* Initialize an instance of IfxDma_Dma_Config with default values */
    IfxDma_Dma_Config dmaConfig;
    IfxDma_Dma_initModuleConfig(&dmaConfig, &MODULE_DMA);

    /* Initialize module */
    IfxDma_Dma dma;
    IfxDma_Dma_initModule(&dma, &dmaConfig);

4.配置DMA通道，先初始化配置参数，以及配置有点公共参数（当然公共参数，也可以分别给TX/RX通道各自，自己再配置一遍哈），这里配置DMA一次搬运8位也就是一个字节，只使用一个DMA进行搬运

    /* Initial configuration for all channels */
    IfxDma_Dma_ChannelConfig cfg;
    IfxDma_Dma_initChannelConfig(&cfg, &dma);
    /* Following configuration is used by the DMA channel */
    cfg.moveSize = IfxDma_ChannelMoveSize_8bit;
    cfg.blockMode = IfxDma_ChannelMove_1;

---

接下里配置TX/RX各自通道，这里配置参数，还有一样的配置，也被单独拎出来了，只是为了方便理解，甚至可以定义俩变量配置，当然也完全可以不重复配置，

5.配置TX的DMA通道部分：

每配置一步细节

(1)配置一次触发DMA搬运多少个数据，以及配置每次 DMA 请求只触发一次数据传输。每次接收到一个请求信号时，DMA 控制器只会执行单次的数据传输。一般配合DMA单次搬运模式使用（这个就是串口发送中断，触发一个字节发送，DMA搬运一个）。
(2)使能DMA硬件触发（这里就是串口的发送中断触发DMA）
(3)DMA单次搬运模式（就是触发一次DMA，搬运一次）
(4)开启源地址自增模式，设置源地址自增+1，设置源地址16字节循环（这三个是配套使用，这里可以理解在DMA在每搬运一个数据后，DMA源地址指针，自动往后+1，然后达到16字节后，又回到第一个字节位置）这里注意， 一旦开启了循环模式，定义的数组一定要对齐到相应的循环范围，比如16字节循环，那定义的数组要16字节对齐，比如代码里的：（_Alignas(16) uint8 g_txData[] = “Hello World!”; //只要开启了自增+循环，必须保证与循环范围保持一致！！！！！！）
(5)开启目的地地址自增模式，设置目的地址自增范围为0字节循环（这里虽然开启了自增+循环模式，但是也是在原地不动，因为范围是0，圈住了，好似不开启自增模式也就是FALSE模式， 其实不然，即使不开启自增模式，也就是FALSE模式，那么地址依然还是会自增的，但是每一次启动DMA搬运，DMA指针得重新指向头，要不然就是自增后的地址往后了，这样会造成指针越界问题，后面会验证，说白了这个循环模式，就是用来防止指针越界的，可以这么理解）
(6)设置DMA发送的通道号，设置源地址，以及目的地地址
(7)开启DMA中断==（如果开启，一定要编写中断服务函数，否则程序崩溃）==
(8)最后初始化通道配置。

    /*********************************************** TX部分**************************************************************/

    cfg.transferCount = 0;//一次触发搬运多少个字节数据（后面写入的时候会修改）
    /* DMA completes a full transaction on requests */
    cfg.requestMode = IfxDma_ChannelRequestMode_oneTransferPerRequest;  //单一传输

    /* DMA as Interrupt Service Provider */
    cfg.hardwareRequestEnabled = TRUE;                         //  使能UART发送中断触发Dma(硬件触发)
    /* DMA channel stays enabled after one request */
    cfg.operationMode = IfxDma_ChannelOperationMode_single;   //DMA单次搬运

    /*************** Source and destination addresses ***************/
    cfg.sourceCircularBufferEnabled = TRUE;                           //开启源地址自增
    cfg.sourceAddressIncrementStep = IfxDma_ChannelIncrementStep_1;  //源地址自增加+1
    cfg.sourceAddressCircularRange = IfxDma_ChannelIncrementCircular_16; //源地址16字节循环

    cfg.destinationCircularBufferEnabled = TRUE;                     //开启目的地址自增
    cfg.destinationAddressCircularRange = IfxDma_ChannelIncrementCircular_none; //目的地址循环范围为0（就是原地不动，即使上面开启了也是在原地踏步）等同于上面FALSE

    /*************** Channel specific configurations ***************/
    /* Select the Channel 11, related to the interruption on AscLin TX */
    cfg.channelId = (IfxDma_ChannelId) DMA_CHANNEL_TX;
    /* Address of the UART TX FIFO */
    cfg.sourceAddress = (uint32)&g_ascTxBuffer;
    cfg.destinationAddress = (uint32) &g_ascHandle.asclin->TXDATA.U;

    /*  DMA中断部分（如果采用环形缓存区，就没必要开启了哈）           */
    cfg.channelInterruptEnabled = TRUE;
    /* DMA triggers an interrupt once the full transaction is done */
    cfg.channelInterruptControl = IfxDma_ChannelInterruptControl_thresholdLimitMatch;
    /* Priority of the channel interrupt trigger */
    cfg.channelInterruptPriority = INTPRIO_DMA_TX;
    /* Interrupt service provider */
    cfg.channelInterruptTypeOfService = IfxSrc_Tos_cpu0;

    IfxDma_Dma_initChannel(&g_txchn, &cfg);

6.配置RX的DMA通道部分：

每配置一步细节）

(1)配置一次触发DMA搬运多少个数据，以及配置DMA 请求触发一整笔事务的传输，理解就是接收到一个请求信号后，DMA 控制器会自动完成整个事务(例如，传输一个完整的数据块或一组数据，接收串口数据一般都是大量涌入的，不可能是一次发1个或者几个字节把，像那种mavlink数据包，都是很多的，因此这里配置了一次触发，一直搬运), 这里有个思考，明明串口的接收，就是一个字节触发一个中断，为什么DMA和它可以不保持一致，个人理解，没错串口触发一直在触发，DMA只要有数据也是一直在搬运的（好比这样一种场景：串口中断告诉DMA来了一个数据，然后DMA就一直在干活了，串口接收中断呢，一直在那边喊话，又来了一个数据，又来了一个数据）
(2)使能DMA硬件触发（这里就是串口的接收中断触发DMA）
(3)DMA连续搬运模式（就是触发一次DMA，一直搬运）
(4)开启源地址自增，设置地址循环范围为0字节（这里虽然开启了自增+循环模式，但是也是在原地不动，因为范围是0，圈住了，好似不开启自增模式也就是FALSE模式， 其实不然，即使不开启自增模式，也就是FALSE模式，那么地址依然还是会自增的，但是每一次启动DMA搬运，DMA指针得重新指向头，要不然就是自增后的地址往后了，这样会造成指针越界问题，后面会验证）
(5)开启目的地地址自增模式，设置目的地地址自增+1，设置目的地地址16字节循环（这三个是配套使用，这里可以理解在DMA在每搬运一个数据后，DMA目的地地址指针，自动往后+1，然后达到16字节后，又回到第一个字节位置）这里注意，==一旦开启了循环模式，定义的数组一定要对齐到相应的循环范围，比如16字节循环，那定义的数组要16字节对齐，使用关键字！！！！！！ Alignas(16) C99版本还支持__attribute_ ((aligned (16)))） 目前英飞凌官方ide只支持_Alignas(16) ==

(6)设置DMA接收的通道号，设置源地址，以及目的地地址
(7)开启DMA中断==（如果开启，一定要编写中断服务函数，否则程序崩溃）==
(8)最后初始化通道配置。

 /********************************************************* RX部分***********************************************************/
    cfg.transferCount = 1;   //一次触发搬运多少个字节数据
    /* DMA completes a full transaction on requests */
    cfg.requestMode = IfxDma_ChannelRequestMode_oneTransferPerRequest;  //一个请求触发一个完整事务 即请求启动完整的事务

    /* DMA as Interrupt Service Provider */
    cfg.hardwareRequestEnabled = TRUE;                         // UART接收中断触发Dma

    /* DMA channel stays enabled after one request */
    cfg.operationMode = IfxDma_ChannelOperationMode_continuous; // DMA连续搬运模式

    /*************** Source and destination addresses ***************/
    cfg.sourceCircularBufferEnabled = TRUE;                 //源地址自增
    cfg.sourceAddressCircularRange = IfxDma_ChannelIncrementCircular_none;源地址循环范围为0（就是原地不动，即使上面开启了也是在原地踏步）等同于上面FALSE

    cfg.destinationCircularBufferEnabled = TRUE;
    cfg.destinationAddressCircularRange = IfxDma_ChannelIncrementCircular_16;

    /*************** Channel specific configurations ***************/
    /* Select the Channel 12, related to the interruption on AscLin RX */
    cfg.channelId = (IfxDma_ChannelId) DMA_CHANNEL_RX;
    /* Address of the UART RX FIFO */
    cfg.sourceAddress = (uint32) &g_ascHandle.asclin->RXDATA.U;
    cfg.destinationAddress = (uint32)&g_ascRxBuffer;

    /* DMA中断部分（如果采用环形缓存区，就没必要开启了哈）  */
    cfg.channelInterruptEnabled = TRUE;
    /* DMA triggers an interrupt once the full transaction is done */
    cfg.channelInterruptControl = IfxDma_ChannelInterruptControl_thresholdLimitMatch;
    /* Priority of the channel interrupt trigger */
    cfg.channelInterruptPriority = INTPRIO_DMA_RX;
    /* Interrupt service provider */
    cfg.channelInterruptTypeOfService = IfxSrc_Tos_cpu0;

    IfxDma_Dma_initChannel(&g_rxchn, &cfg);

然后就是编写了一个发送函数，以及接收并发送的函数，这里发送使用g_txData数组，当然也是可以使用g_ascTxBuffer数组的哈，这里只是防止和上一章混淆，不使用同一个数组而已。

---

注意事项：

1.只要DMA通道开启了循环模式，一定要相应的字节对齐：

比如代码DMA发送通道的配置和发送缓存区字节对齐

    cfg.sourceCircularBufferEnabled = TRUE;                           //开启源地址自增
    cfg.sourceAddressIncrementStep = IfxDma_ChannelIncrementStep_1;  //源地址自增加+1
    cfg.sourceAddressCircularRange = IfxDma_ChannelIncrementCircular_16; //源地址16字节循环

    cfg.destinationCircularBufferEnabled = TRUE;                     //开启目的地址自增
    cfg.destinationAddressCircularRange = IfxDma_ChannelIncrementCircular_none; //目的地址循环范围为0（就是原地不动，即使上面开启了也是在原地踏步）等同于上面FALSE


_Alignas(16) uint8 g_txData[] = "Hello World!";//只要开启了自增+循环，必须保证与循环范围保持一致！！！！！！

同理DMA接收通道的配置和定义接收缓存区对齐：

    cfg.sourceCircularBufferEnabled = TRUE;                 //源地址自增
    cfg.sourceAddressCircularRange = IfxDma_ChannelIncrementCircular_none;源地址循环范围为0（就是原地不动，即使上面开启了也是在原地踏步）等同于上面FALSE

    cfg.destinationCircularBufferEnabled = TRUE;
    cfg.destinationAddressCircularRange = IfxDma_ChannelIncrementCircular_16;

_Alignas(16) static  uint8 g_ascRxBuffer[UART_RX_BUFFER_SIZE];

2.如果启动了DMA中断，一定要编写相应的中断服务函数（可以为空，但不能不写）；

3.设置DMA源地址，目标地址配置时，一定要检查好，否则会出现问题。

4.配置串口时，默认参数不可以，一定要改，比如过采因子，采样点等。

mydma.h文件：

#ifndef __MYDMA_H_
#define __MYDMA_H_


void init_asclin_uart(void);                    /* Initialization function                                          */
void init_dma(void);

void send_receive_ASCLIN_UART_message(void);    /* Send and receive function    */
void read2send(void);


void send_data(char* g_txData,Ifx_UReg_32Bit len);   //发送数据--指定长度大小
void send_1s_pack(void);
void recive_data(void) ;   //发送接收到的数据缓存区的数据--需要指定数据长度(一般和整个接收缓存数组长度一致)


#endif

主函数调用：

调用send_1s_pack();是1s的“Hello world”的心跳包；
调用：recive_data（）；1s发送16字节的接收缓存区的数据；

#include "Ifx_Types.h"
#include "IfxCpu.h"
#include "IfxScuWdt.h"


#include "Blinky_LED.h"
#include "interrupt.h"
#include "mydma.h"


IFX_ALIGN(4) IfxCpu_syncEvent g_cpuSyncEvent = 0;

void core0_main(void)
{
    IfxCpu_enableInterrupts();

    /* !!WATCHDOG0 AND SAFETY WATCHDOG ARE DISABLED HERE!!
     * Enable the watchdogs and service them periodically if it is required
     */
    IfxScuWdt_disableCpuWatchdog(IfxScuWdt_getCpuWatchdogPassword());
    IfxScuWdt_disableSafetyWatchdog(IfxScuWdt_getSafetyWatchdogPassword());

    /* Wait for CPU sync event */
    IfxCpu_emitEvent(&g_cpuSyncEvent);
    IfxCpu_waitEvent(&g_cpuSyncEvent, 1);
    initLED();
    initGtmTom();
    init_asclin_uart();
    init_dma();

    while(1)
    {
        send_1s_pack();
        //recive_data();
    }
}

测试现象1：

调用send_1s_pack();

这里发送是每一次发送，都将DMA的指针，重新指向发送数组头部，并且设置一次搬运多少个数据。(因此这里可以不使用循环，就是上面说的FALSE模式，这个模式也是自增的，因为每次都初始化了指针指向头，不会造成指针越界问题，解决了指针越界问题，因此可以取消循环，现象也是一样的)，推荐还是用循环模式，后面采用环形数组就很完美。

    cfg.sourceCircularBufferEnabled = FALSE;                           //开启源地址自增

然后验证，一次DMA传输个数，可以关闭send_data里面每次设置的每次DMA传输多少个数据，然后将默认参数分别改成2或5试试

void send_data(char* g_txData,Ifx_UReg_32Bit len)   //发送数据--指定长度大小
{
    Ifx_DMA_CH *channel = g_txchn.channel;

    IfxDma_disableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    channel->SADR.U   = (uint32)g_txData;
    //channel->CHCFGR.B.TREL     = len;  //这里屏蔽掉
    IfxDma_enableChannelTransaction(&MODULE_DMA, g_txchn.channelId);
    IfxDma_Dma_startChannelTransaction(&g_txchn);
   //g_ascHandle.asclin->FLAGSSET.B.TFLS = 1;  //发送完成设置，用于通知其它程序的，可以不设置
}
    cfg.transferCount = 2; //一次触发搬运多少个字节数据（后面写入的时候会修改）

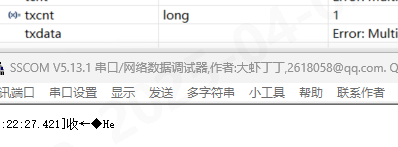

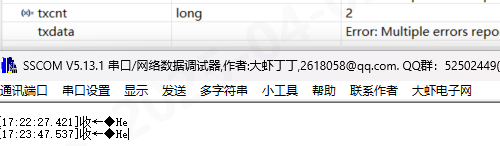

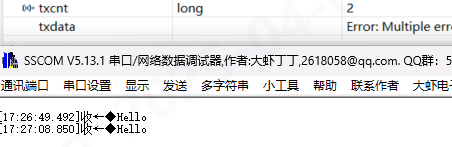

改成2，现象：

txcnt是DMA中断次数哈

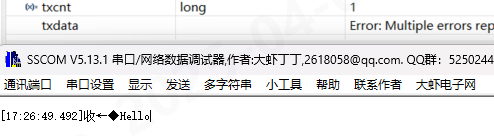

改成5，现象：

验证成功。

测试现象2：

调用：recive_data（）；

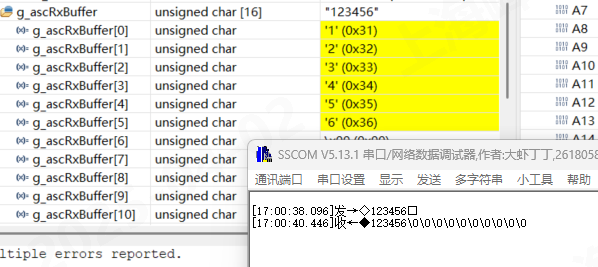

第一次发送123456：

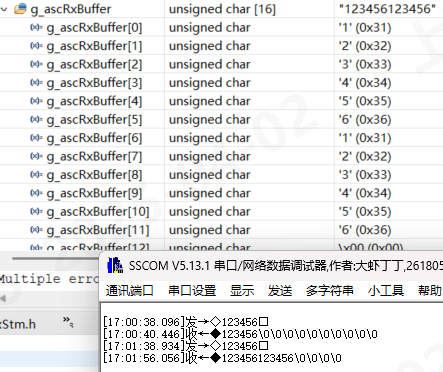

第二次发送123456，可以看到依次往后了：

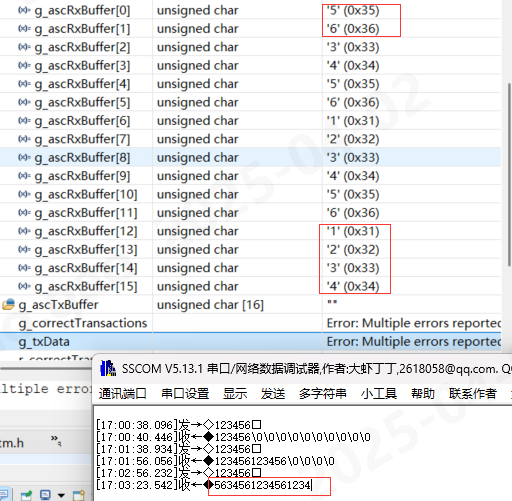

第三次发送123456，可以看到依次往后，DMA接收指针到了最后，循环回来指到头，然后覆盖了12，变成了56：

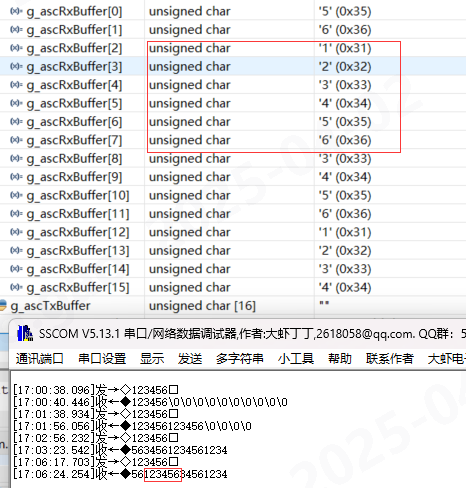

第四次发送123456，继续往后覆盖：

至此能感受到DMA循环模式的魅力，后面会使用环形换缓存区对接收发；

测试现象3：

两个同时调用，也是没问题的哈，已实测。

简单补充几个其它配置的测试

修改发送的测试

调用的是send_1s_pack();以发送为例

1.修改DMA发送通道的源地址循环范围4字节，则必须修改发送缓存数组4字节对齐：

    cfg.sourceAddressCircularRange = IfxDma_ChannelIncrementCircular_4;

_Alignas(4) uint8 g_txData[] = "Hello World!";//

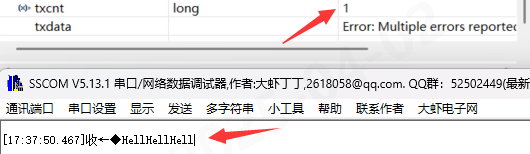

可以看到重复发送了发送数组前四个字节，就是源地址指针只在前四个字节循环了，这就是循环模式。

2.还可以再修改发送DMA通道的循环范围0字节，则修改数组不对齐即可，当然对齐也没关系：

cfg.sourceAddressCircularRange = IfxDma_ChannelIncrementCircular_none;

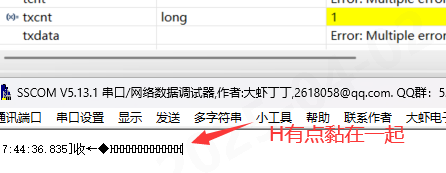

可以看到，发送的12个字节全是H，那是因为DMA发送指针，一直原地不动，发送了12个字节。

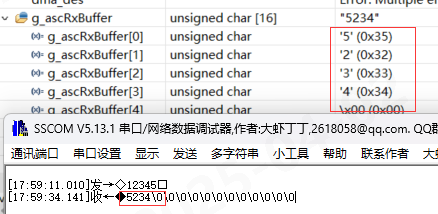

修改接收的测试

调用的是recive_data();以接收为例

修改DMA接收通道的目的地地址循环范围4字节，则必须修改接收缓存数组4字节对齐

    cfg.destinationAddressCircularRange = IfxDma_ChannelIncrementCircular_4;
_Alignas(4) static  uint8 g_ascRxBuffer[UART_RX_BUFFER_SIZE];

用debug看数组数值，可以看到我发送12345，然后接收数组g_ascRxBuffer里面 只有5234，那是因为目的地地址设置了4字节范围循环，其实12345都接收到了，只是5把1给覆盖了，只是接收了1234指针又回到了头部：

此时指针在第二个位置，然后再发一次12345，123把234覆盖了 ，然后指针又回到了头部，45又把51给覆盖，所以发送回来的是4523

---
