自适应二值化与形态学变换在图像颜色识别与替换中的应用解析

news 来源：原创 2025/5/14 13:16:16

前言
一、自适应二值化
1.1 取均值 ADAPTIVE_THRESH_MEAN_C
1.2 高斯加权求和 ADAPTIVE_THRESH_GAUSSIAN_C
1.2.1 一维高斯分布
1.2.2 二维高速分布
1.2.3 二维高斯分布权重计算规则
1.2.3.1 用户设置了σ
1.2.3.2 用户没有设置σ
1.3 代码
二、形态学变换
2.1 核
2.2 腐蚀
2.3 膨胀
2.4 代码
三、图片颜色识别
3.1 RGB颜色空间
3.2 HSV颜色空间
3.3 色彩空间转换
3.4 制作掩膜
3.5 与运算
3.6 代码
四、图片颜色的替换
4.1 开运算
4.2 颜色替换
2. 代码
五、练习集群
5.1 练习1
5.2 练习2
5.3 练习3
5.4 练习4
5.5 练习5
5.6 练习6
总结

前言

书接上文

从像素到二值化：OpenCV图像处理实战入门指南-CSDN博客文章浏览阅读557次，点赞13次，收藏10次。本文通过OpenCV库实战解析机器视觉核心概念，从像素本质、三维矩阵存储原理切入，结合棋盘格绘制与通道拆分实验揭示计算机眼中的图像逻辑，重点探讨灰度化三大算法（加权平均/最大值/平均值）及六种二值化方法（阈值法/反阈值法/截断阈值法/零处理/OTSU算法），通过Python代码演示图像处理全流程，帮助读者快速掌握图像特征提取核心技能，提升工程实践能力。https://blog.csdn.net/qq_58364361/article/details/146798890?fromshare=blogdetail&sharetype=blogdetail&sharerId=146798890&sharerefer=PC&sharesource=qq_58364361&sharefrom=from_link

一、自适应二值化

与上一章的二值化算法相比，自适应二值化更加适合明暗分布不均匀的图片，导致图片上每个小部分都有自己的前景和背景，此时可以使用自适应二值化，自适应二值化会对图像的所有像素点单独计算阈值，这样更好的针对每个像素点判断是前景还是背景。

自适应二值化可以更好的保留图片的信息。

参数：

maxval：最大值，通常为255
aadaptiveMethod：小区域阈值的计算方式
- ADAPTIVE_THRESH_MEAN_C：小区域内取均值
- ADAPTIVE_THRESH_GAUSSIAN_C：小区域内加权求和，权重是个高斯核
thresholdType：二值化方法
- THRESH_BINARY 阈值法
- THRESH_BINARY_INV 反阈值法

blockSize：小区域的面积，通常取奇数，例如7表示7*7，后期称之为核（各种滤波和卷积等都用的到），计算的方式为滑动（从左到右，从上到下）计算
c：最终阈值等于计算的阈值减去此值

1.1 取均值 ADAPTIVE_THRESH_MEAN_C

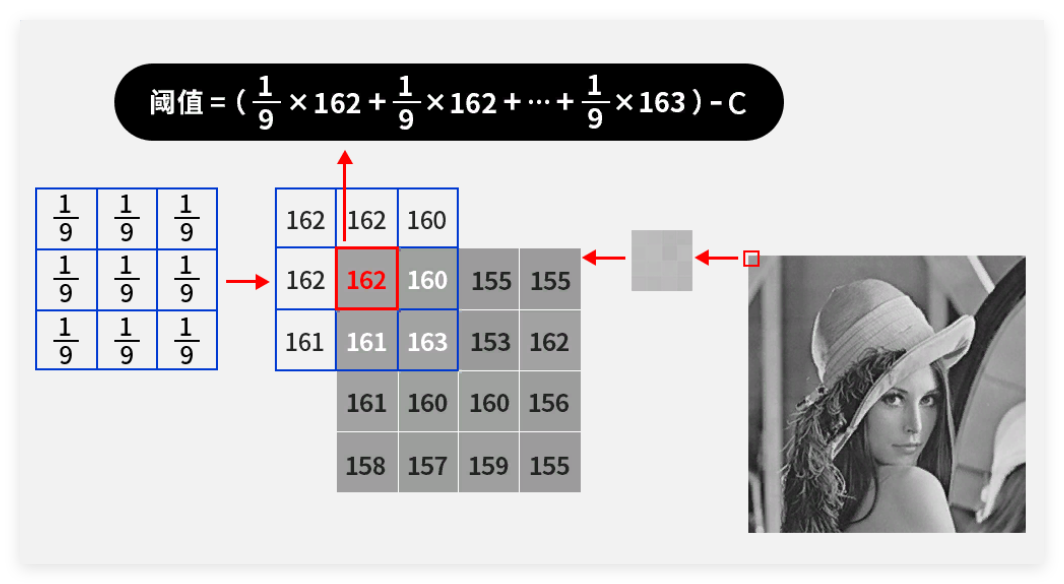

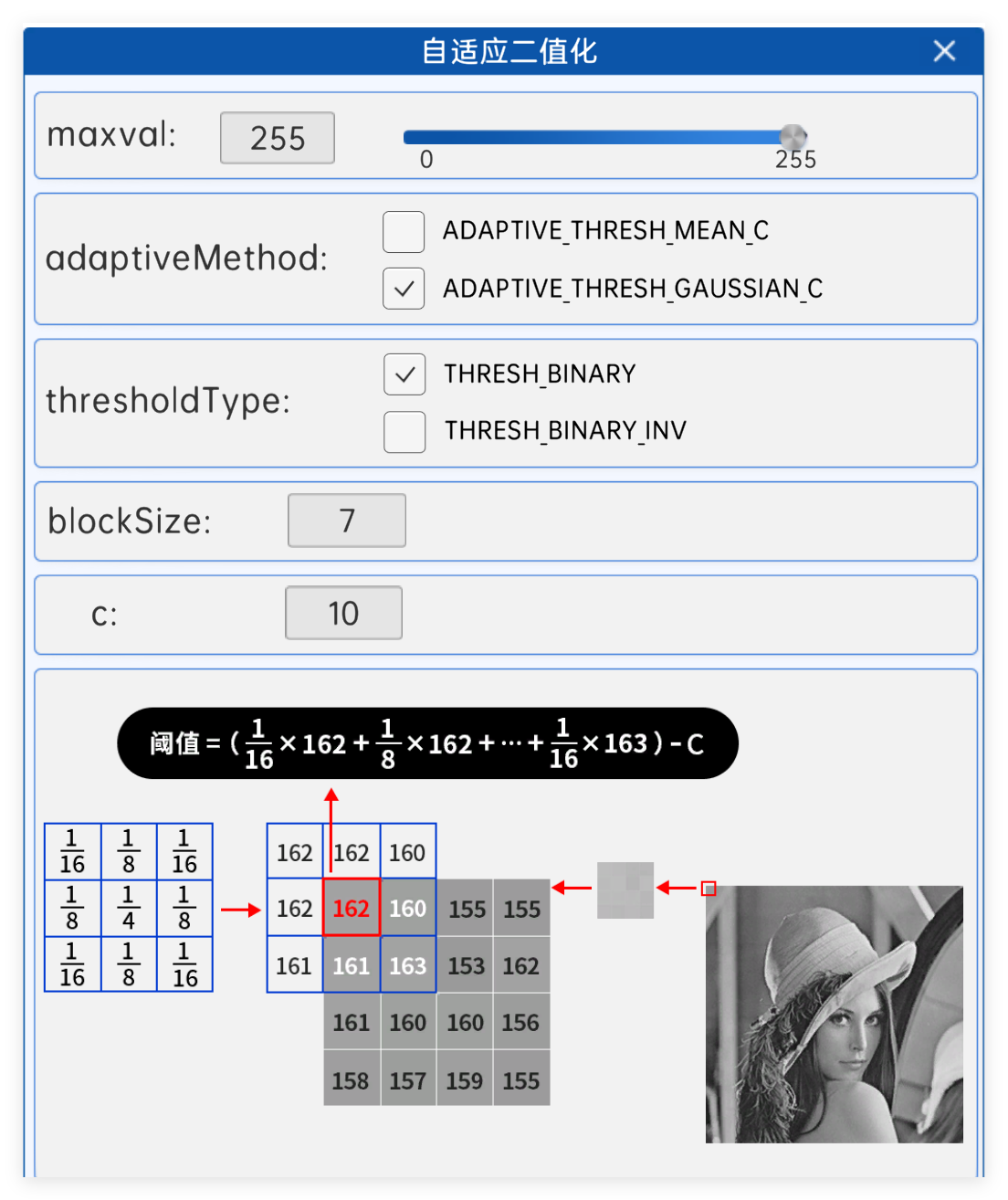

取blockSize=3，因此小区域面积为3*3，从原图的左上角像素点（162）开始计算其邻域的平均值，如果处于边缘区域就会进行边缘填充，填充值就是边界的像素点，如下所示。

计算九个点的平均值后减去c，就是最终当前像素点的阈值。

可以手动调节C值和BlockSize等值观察二值化结果：

C值越大前景色越多

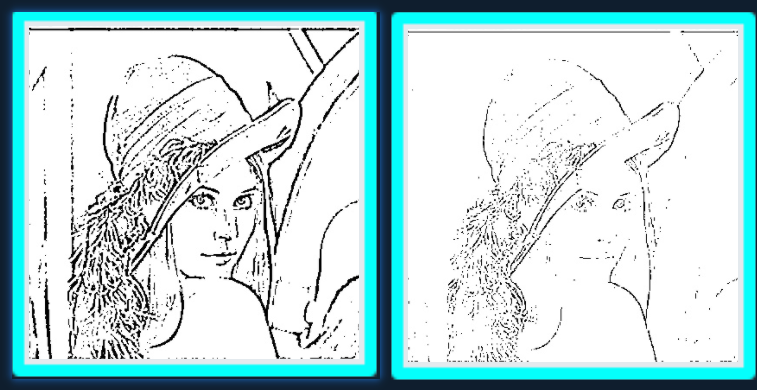

blockSize分别为7和3的二值化效果

1.2 高斯加权求和 ADAPTIVE_THRESH_GAUSSIAN_C

1.2.1 一维高斯分布

高斯分布，通过概率密度函数进行定义，一维的高斯概率分布函数为

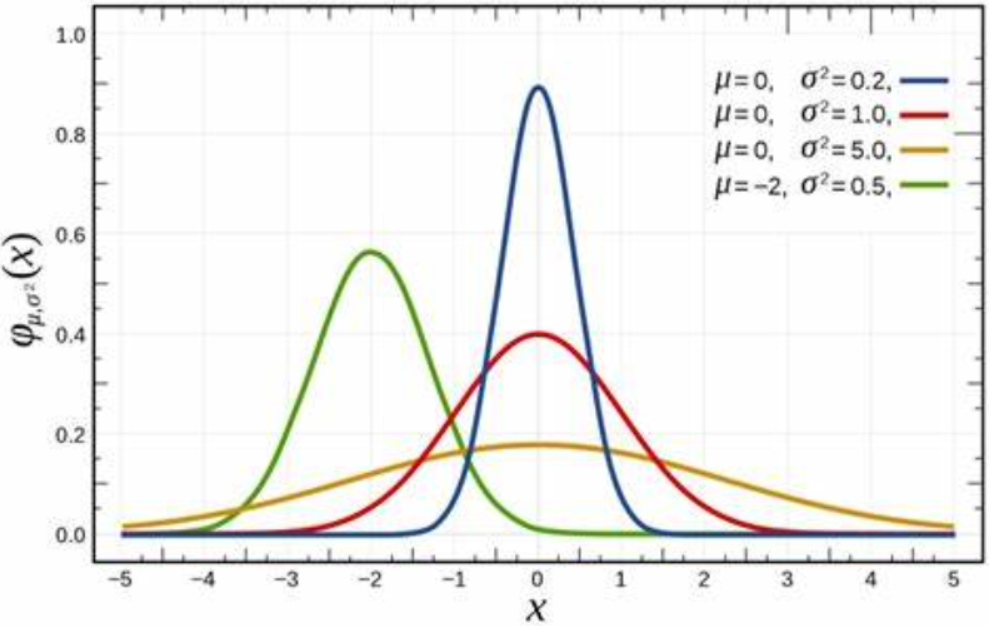

通过改变函数中和的值，我们可以得到如下图像，其中均值为μ，标准差为σ。

1.2.2 二维高速分布

根据一维高斯分布，拓展到二维高斯分布的表达式为：

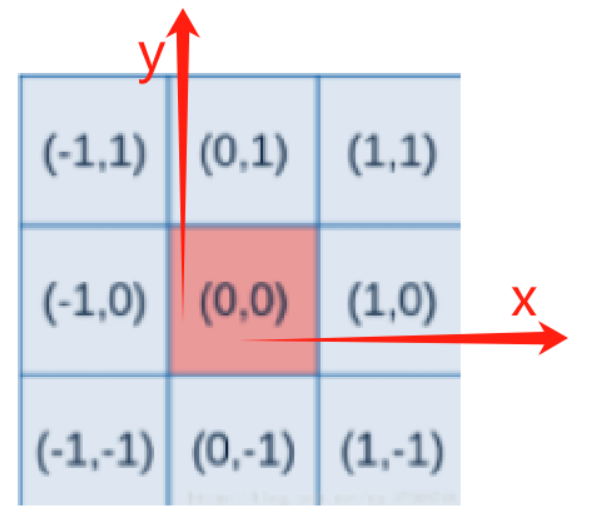

高斯概率函数相对二维坐标产生，其中(x,y)为点坐标，以3*3的核为例，其点坐标分布如下：

1.2.3 二维高斯分布权重计算规则

把1.2.2节的九个点坐标分别计算权重并不是简单的套用公式，而是要分为以下几种情况：

1.2.3.1 用户设置了σ

此时把σ和x,y分别带入高斯函数计算权重

1.2.3.2 用户没有设置σ

此时要看blockSize的大小，即核的边长。

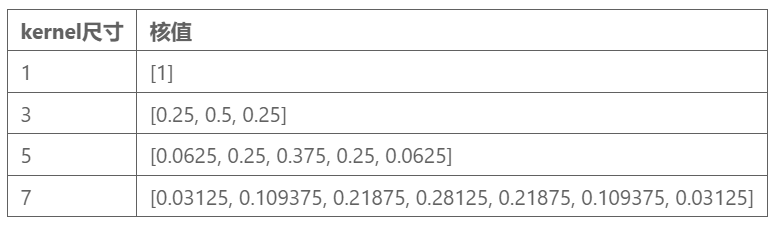

如果blockSize小于等于7

此时直接套用固定系数

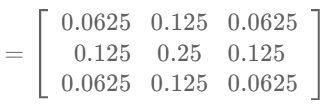

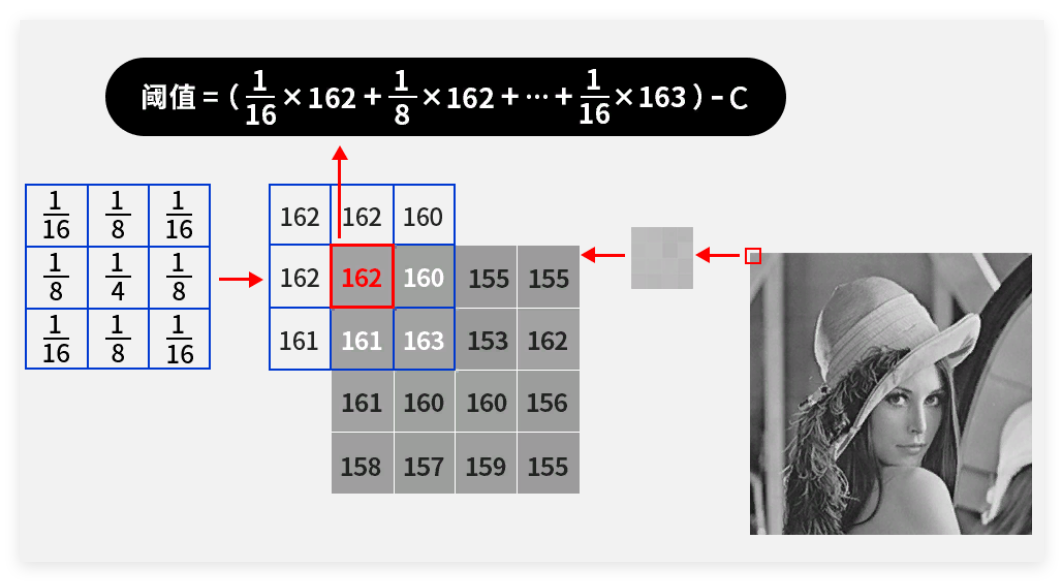

例如核的blockSize=3时，使用转置矩阵进行乘法，得到九个点的权重值：

blockSize大于等于7

直接套用下面的公式：

size表示kernel（核）的尺寸，即blockSize，可以计算出σ的值，再结合(x,y)的坐标值带入到高斯密度函数中计算出权重。

1.3 代码

# 导入必要的库
import cv2               # OpenCV库，提供图像处理功能（版本需>3.0）
import numpy as np       # 数值计算库，用于处理矩阵运算
import matplotlib.pyplot as plt  # 绘图库，用于图像可视化（建议使用%matplotlib inline在Notebook中显示）

# 定义图像显示函数
def show_image(image, name):
    """
    图像显示工具函数（存在潜在问题需注意）
    参数：
        image: 输入图像（需为BGR或Grayscale格式）
        name : 显示图像的标题
    """
    # 设置中文字体显示（仅在安装了中文字体的系统中有效）
    plt.rcParams['font.sans-serif'] = ['SimHei']       # 设置中文字体（Windows系统有效）
    plt.rcParams['axes.unicode_minus'] = False         # 解决负号显示为方块的问题

    # 注意：当传入单通道图像时，此转换会报错！
    # 解决方法：在显示灰度/二值图像前添加条件判断
    if len(image.shape) == 3:  # 仅当为三通道图像时进行转换
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
    else:
        image = cv2.cvtColor(image, cv2.COLOR_GRAY2RGB)  # 灰度图转RGB用于显示

    # 创建图像窗口
    plt.imshow(image)
    plt.title(name)     # 设置标题（依赖中文字体设置）
    plt.axis('off')     # 隐藏坐标轴

# 主程序入口
if __name__ == '__main__':
    # 文件路径设置（建议使用os.path处理路径，增强跨平台兼容性）
    path = "image.jpg"  # 输入图像路径（需确保文件存在）

    # 读取原始图像（返回值检查建议：if image_np is None: 处理错误）
    image_np = cv2.imread(path)  # 默认读取为BGR格式的uint8数组

    # 创建1行2列的子图布局（121表示1行2列第1个位置）
    plt.figure(figsize=(10,5))  # 建议设置画布大小
    plt.subplot(121)
    show_image(image_np, "原始图像")  # 显示原始图像

    # 转换为灰度图像（可选方法：cv2.COLOR_BGR2GRAY）
    image_np_h = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)  # 输出为单通道矩阵

    # 自适应阈值处理（高斯加权法）
    """
    参数详解：
        src：输入灰度图像（必须单通道）
        maxValue：满足阈值时设置的最大值（通常设为255）
        adaptiveMethod：
            ADAPTIVE_THRESH_MEAN_C：邻域均值法
            ADAPTIVE_THRESH_GAUSSIAN_C：高斯加权法（效果更好但更耗时）
        thresholdType：
            THRESH_BINARY： 二值化（白字黑底）
            THRESH_BINARY_INV：反二值化（黑底白字）
        blockSize：邻域大小（必须奇数，值越大背景噪点越少但细节丢失越多）
        C：从均值/加权均值中减去的常数（用于微调阈值）
    """
    image_np_adaptive = cv2.adaptiveThreshold(
        image_np_h,
        255,
        cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
        cv2.THRESH_BINARY_INV,
        77,  # 建议根据图像尺寸调整（典型值11-101）
        4    # 根据图像对比度调整（典型值2-10）
    )

    # 保存处理结果（建议检查保存是否成功）
    cv2.imwrite("demo_adaptive.jpg", image_np_adaptive)  # 默认保存为单通道图像

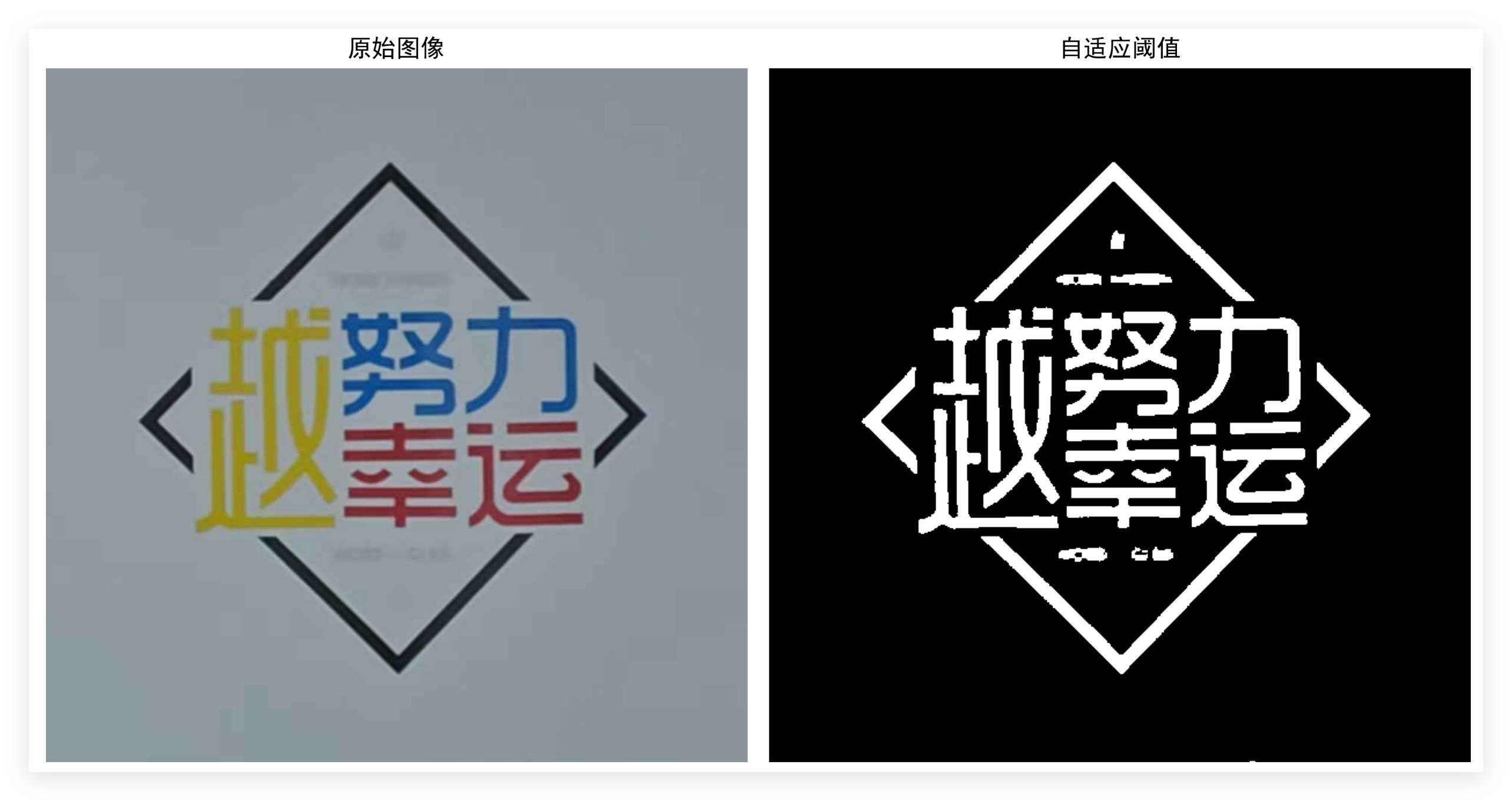

    # 显示处理结果（需要处理单通道图像的显示问题）
    plt.subplot(122)
    show_image(image_np_adaptive, "自适应阈值")  # 当前版本已修复显示问题

    # 显示所有图像（在脚本中需要调用，Notebook中可能自动显示）
    plt.tight_layout()  # 添加自动调整布局
    plt.show()

二、形态学变换

形态学变换（Morphological Transformations）是一种基于形状的简单变换，它的处理对象通常是二值化后（白色前景，黑色背景）的图像。

形态学变换需要两个输入：

源图像（二值化）
核（结构化元素）

输出为形态学变换后的图像：

腐蚀
膨胀

上面两种形态学变换的处理结果是相反的，腐蚀会让较亮的元素变少，膨胀会让较亮的元素变多。

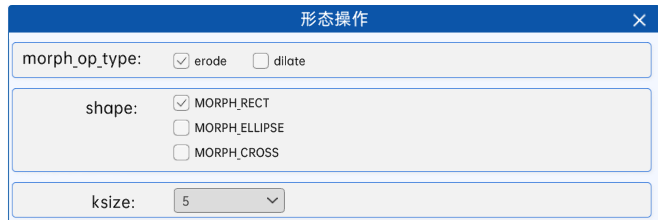

节点参数如下：

morph_op_type 形态学操作类型
- erode 腐蚀
- dilate 膨胀
shape 核的形状
- MORPH_RECT 矩形
- MORPH_ELLIPSE 椭圆
- MORPH_CROSS 十字形
ksize 核尺寸

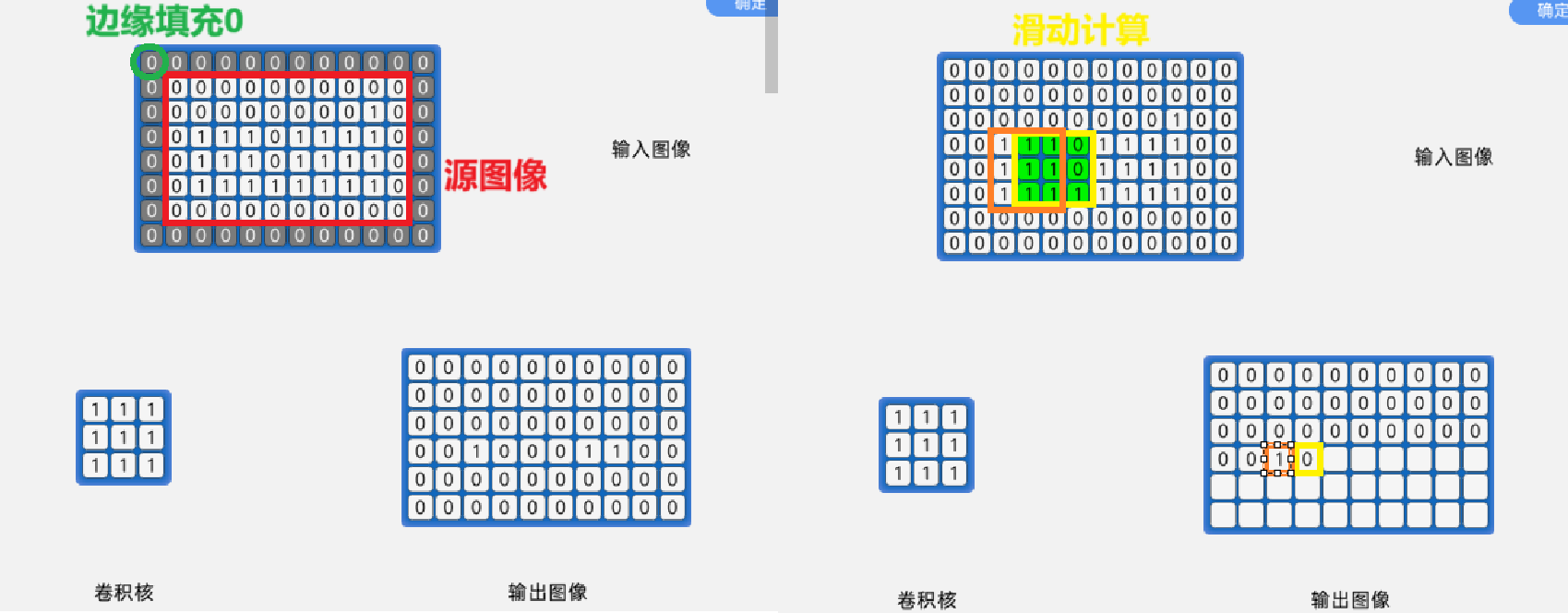

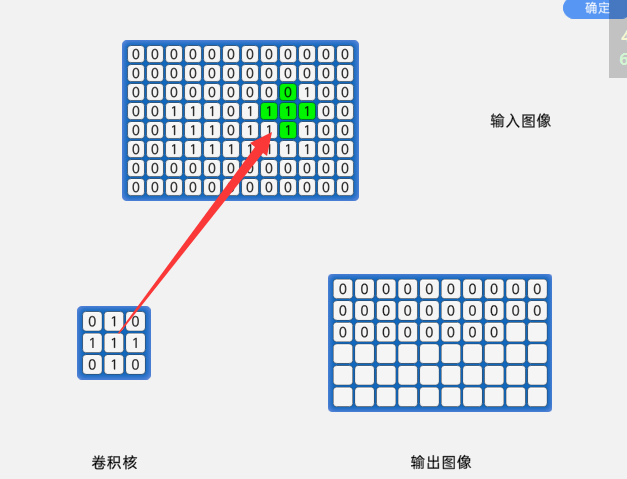

以腐蚀、矩形核、3*3尺寸的参数为例，说明计算过程：

实际图像是11111111或00000000，下面用一个1或0代替。

最终计算结果：

需要注意的是，上面的边缘填充都是补零，使用的Border Constant规则，这种填充的规则是一圈都填充一个设定value值，例如0。

卷积核中的0区域不考虑，例如十字形和椭圆形。

2.1 核

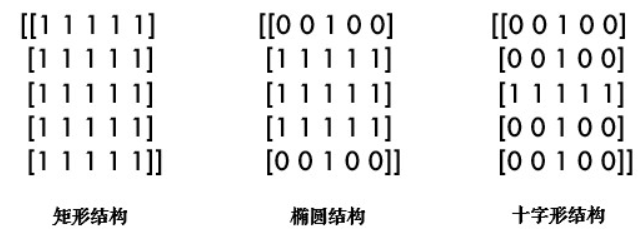

在上一章自适应二值化中已经接触过核的概念，实际上就是一个小区域，通常为3*3、5*5、7*7等，本章中的核会增加结构：

矩形结构
椭圆结构
十字形结构

通过不同的结构可以对不同特征的图像进行形态学操作的处理。

2.2 腐蚀

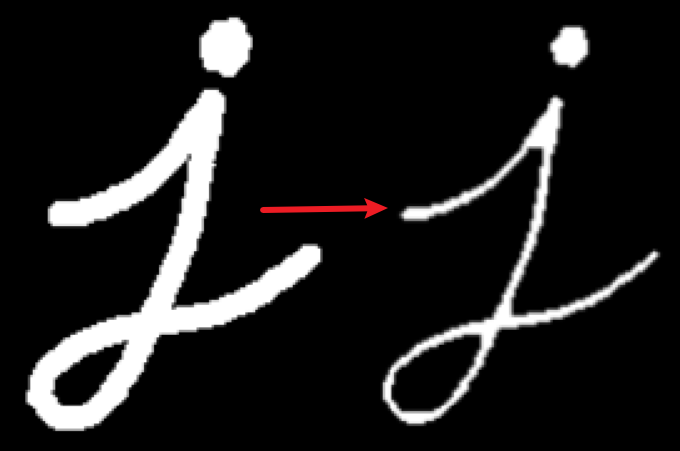

后续的图像处理，通常都会把前景设置为白色，下面就是一个腐蚀的操作效果：

腐蚀操作的具体步骤如下：

1. 选择一个核kernel（模板template）的结构元素，它是一个定义好的小型矩阵，用于在图像上滑动（从左上到右下）。核的大小和形状会决定腐蚀操作的强度。

2. 滑动核：将核在原始图像中从左到右，从上到下滑动，每次滑动，核覆盖图像的一个区域。

3. 计算：与之前的自适应二值化不同，此处不再进行平均值计算，计算的是位与操作，例如二值化之后的图像只会有纯白和纯黑，纯白的二进制是11111111，纯黑的而执行是00000000。

4. 重复步骤：继续滑动核并重复上述过程，直到图像的所有部分都被处理。

5. 结果：腐蚀操作的结构是一个“更瘦”或“更小”的前景图像，因为白色区域的边缘被削减了，只要白色边缘的像素点有黑色像素，这些边缘就会被消除。

2.3 膨胀

膨胀操作的具体步骤如下：

1. 选择一个核kernel（模板template）的结构元素，它是一个定义好的小型矩阵，用于在图像上滑动（从左上到右下）。核的大小和形状会决定膨胀操作的强度。

2. 滑动核：将核在原始图像中从左到右，从上到下滑动，每次滑动，核覆盖图像的一个区域。

3. 计算：与之前的自适应二值化不同，此处不再进行平均值计算，计算的是位或操作，例如二值化之后的图像只会有纯白和纯黑，纯白的二进制是11111111，纯黑的而执行是00000000。

4. 重复步骤：继续滑动核并重复上述过程，直到图像的所有部分都被处理。

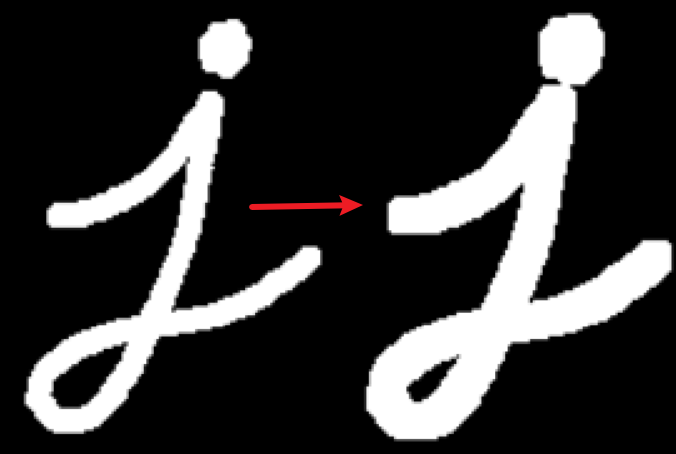

5. 结果：膨胀操作的结构是一个“更胖”或“更大”的前景图像，因为白色区域的边缘被扩大了，同时填充了前景之间的空隙，把黑色间隙通过膨胀填充为白色。

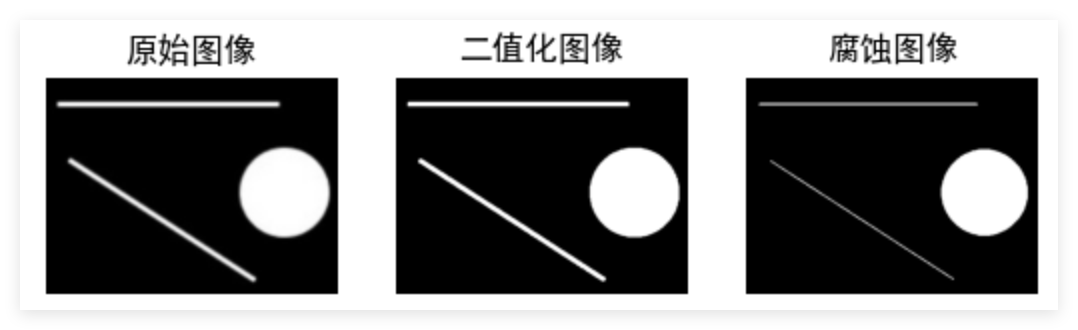

2.4 代码

# 导入OpenCV计算机视觉库、numpy数学计算库和matplotlib绘图库
import cv2
import numpy as np
import matplotlib.pyplot as plt

# 自定义图像显示函数（假设在别处已定义）
def show_image(img, title):
    """将BGR格式图像转换为RGB格式并显示"""
    img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB) if len(img.shape)==3 else img
    plt.imshow(img_rgb, cmap='gray')
    plt.title(title)
    plt.axis('off')

if __name__ == '__main__':
    # 图像路径（注意：实际使用时需要确保文件存在）
    path = "image_2.jpg"

    # 使用OpenCV读取图像，默认BGR格式
    image = cv2.imread(path)

    # 创建1x3的子图画布布局，激活第一个位置
    plt.subplot(131)
    # 显示原始BGR图像（show_image会做BGR到RGB的转换）
    show_image(image, "原始图像")

    # 将彩色图像转换为灰度图像
    image_h = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

    # 使用Otsu自动阈值算法进行图像二值化
    # 参数说明：
    # 127：初始阈值（Otsu会自动覆盖这个值）
    # 255：最大值（超过阈值的像素设为白色）
    # THRESH_BINARY + THRESH_OTSU：组合使用二进制阈值和Otsu算法
    ret, image2 = cv2.threshold(image_h, 127, 255, cv2.THRESH_BINARY + cv2.THRESH_OTSU)

    # 在第二个位置显示二值化结果
    plt.subplot(132)
    show_image(image2, "二值化图像")

    # 创建5x5矩形结构元素（用于形态学操作）
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5,5))

    # 执行腐蚀操作（消除细小噪声，分离相邻物体）
    # 腐蚀原理：用结构元素扫描图像，取邻域内最小值
    image_fs = cv2.erode(image2, kernel)

    # 在第三个位置显示腐蚀后的图像
    plt.subplot(133)
    show_image(image_fs, "腐蚀图像")

    # 显示所有子图
    plt.show()

三、图片颜色识别

在本章中，主要通过掩膜对原图像进行与运算来找到要识别的颜色。

3.1 RGB颜色空间

在图像处理中，最常见的就是RGB颜色空间。RGB颜色空间是我们接触最多的颜色空间，是一种用于表示和显示彩色图像的一种颜色模型。RGB代表红色（Red）、绿色（Green）和蓝色（Blue），这三种颜色通过不同强度的光的组合来创建其他颜色，广泛应用于我们的生活中，比如电视、电脑显示屏以及上面实验中所介绍的RGB彩色图。

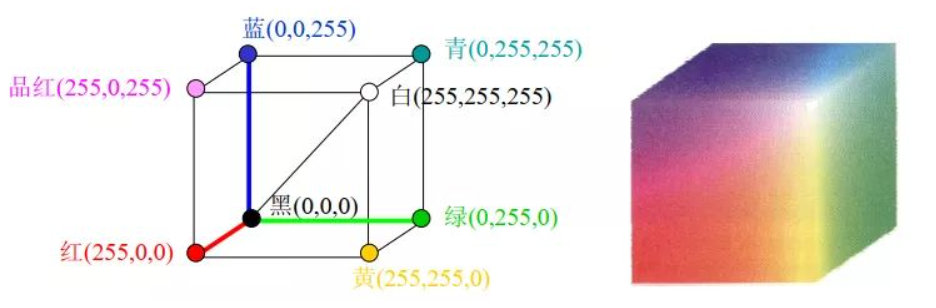

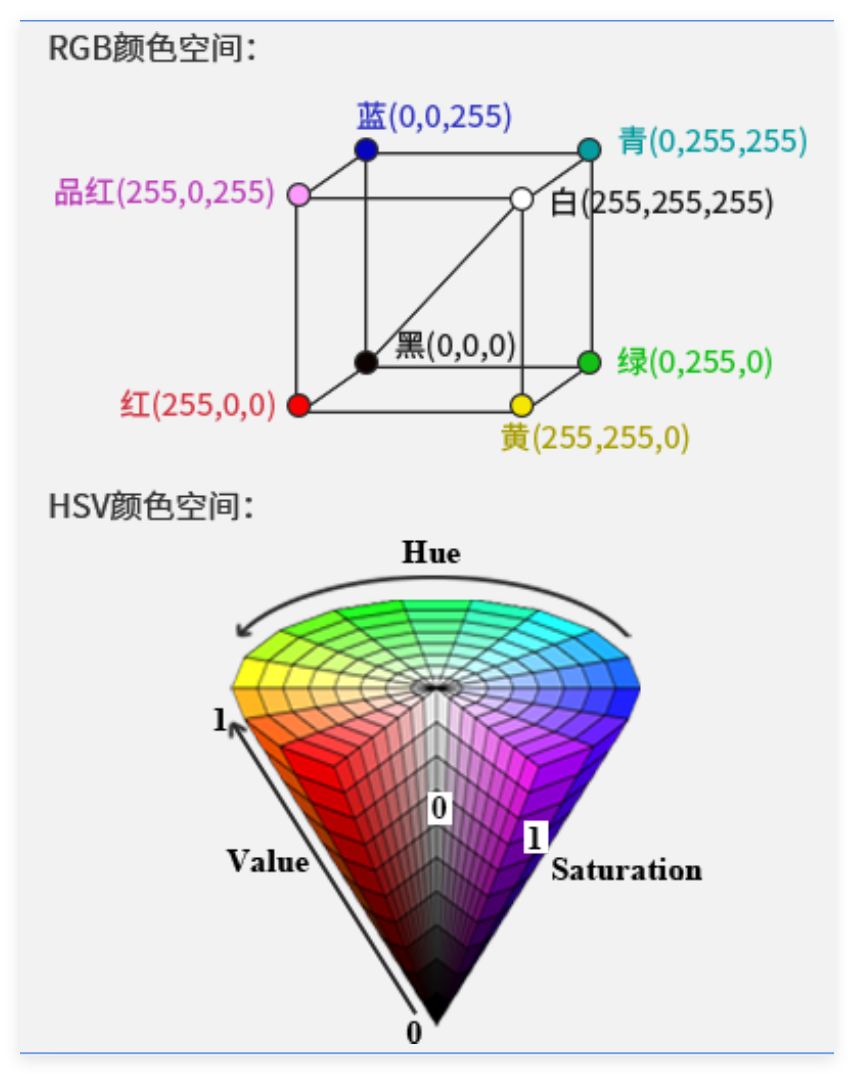

RGB颜色模型基于笛卡尔坐标系，如下图所示，RGB原色值位于3个角上，二次色青色、红色和黄色位于另外三个角上，黑色位于原点处，白色位于离原点最远的角上。因为黑色在RGB三通道中表现为（0，0，0），所以映射到这里就是原点；而白色是（255，255，255），所以映射到这里就是三个坐标为最大值的点。

RGB颜色空间可以产生大约1600万种颜色，几乎包括了世界上的所有颜色，也就是说可以使用RGB颜色空间来生成任意一种颜色

3.2 HSV颜色空间

HSV颜色空间（HSV颜色模型，也成为HSL）是一种与RGB颜色模型并列的颜色空间表示法。

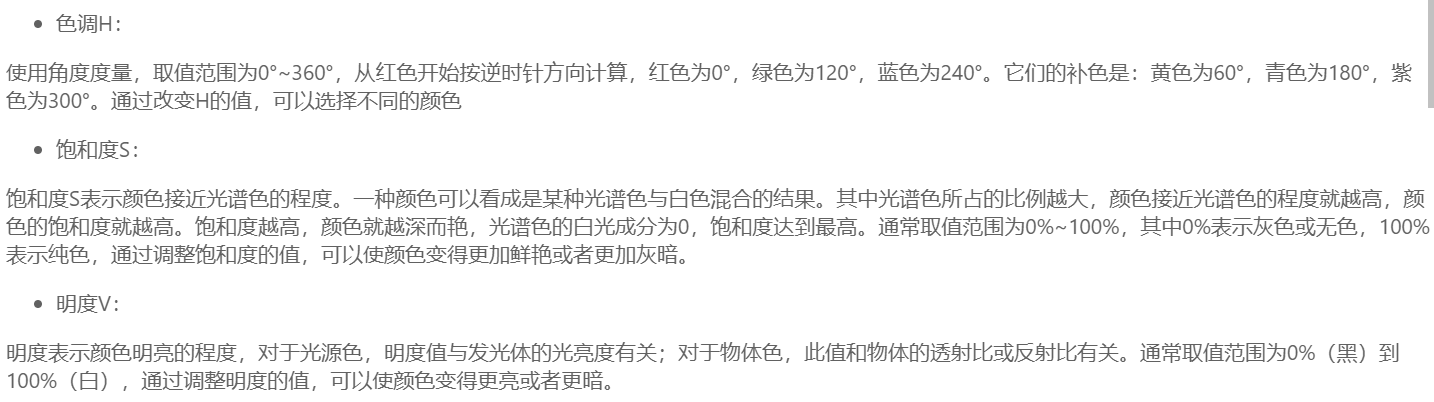

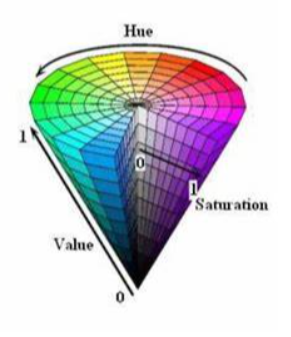

HSV颜色空间使用色调或色相（Hue）、饱和度（Saturation）和亮度或明度（Value）三个参数来表示颜色，色调H表示颜色的种类，如红色、绿色、蓝色等；饱和度表示颜色的纯度或强度，如红色越纯，饱和度就越高；亮度表示颜色的明暗程度，如黑色比白色亮度低。HSV颜色模型是一种六角锥体模型，如下图所示：

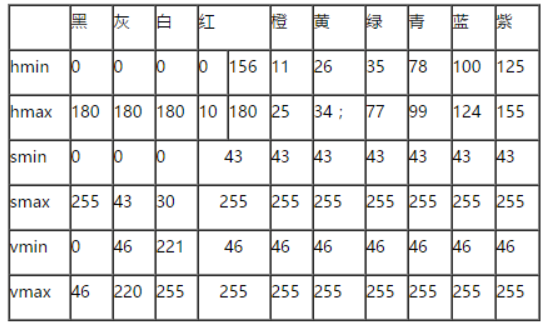

由于HSV的颜色是连续的，比RGB更适合进行颜色范围划分，常见的颜色经过试验得到的范围如下：

由于颜色是8位的，所以最多表示256个数字，无法完全表示360°，OpenCV重新换算了色调的角度，范围是0到180°。

HSV三个属性是相互共同作用的，例如橙色必须是H范围11-25且S范围是43-255且V范围46-255。

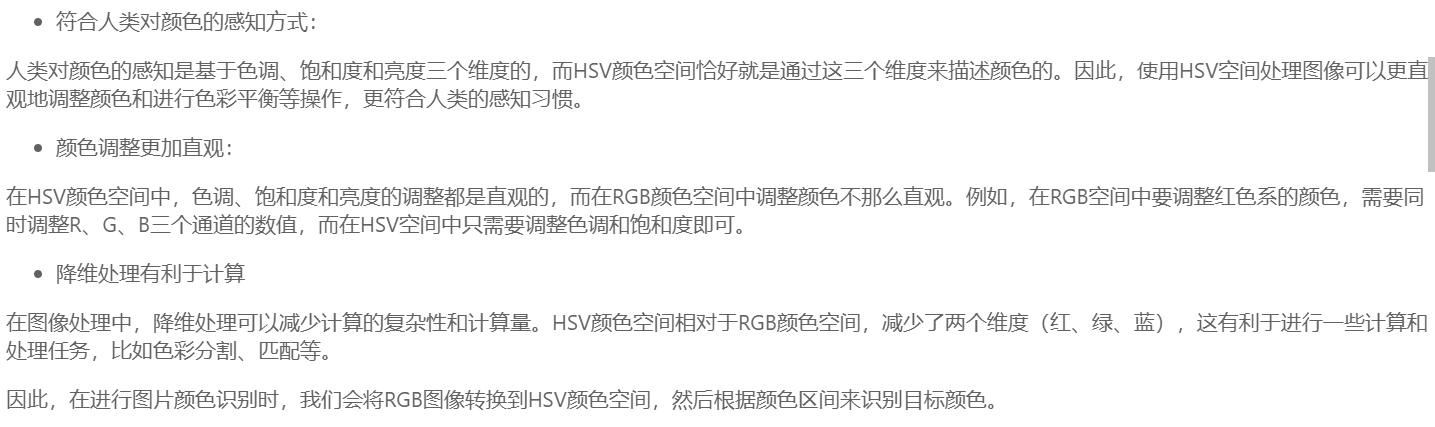

HSV具有的优势如下：

3.3 色彩空间转换

3.4 制作掩膜

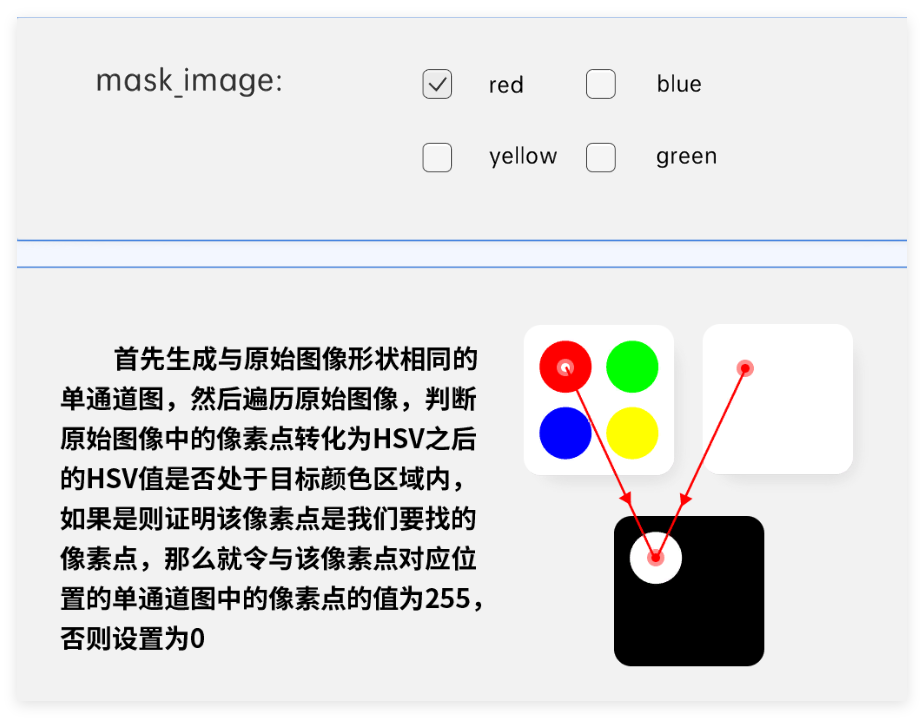

掩膜（Mask）是一种在图像处理中常见的操作（类似于PS中的蒙版），它可以选择性地遮挡图像的某个部分，从而实现特定任务的目标。

掩膜通常是一个二值化图像，并且与原图相同大小，其中目标区域被设置为1（白色），而其他区域设置为0（黑色），目标区域可以根据HSV的参数修改，上左图中就是制作红色掩膜的过程。

通过掩膜可以使用白色区域操作原图中的同位置像素。

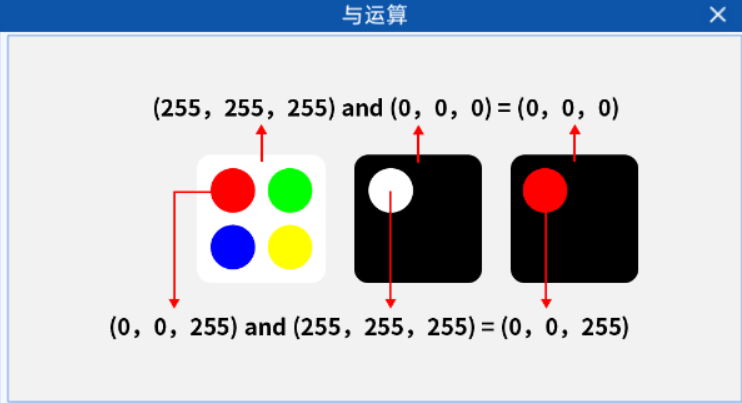

3.5 与运算

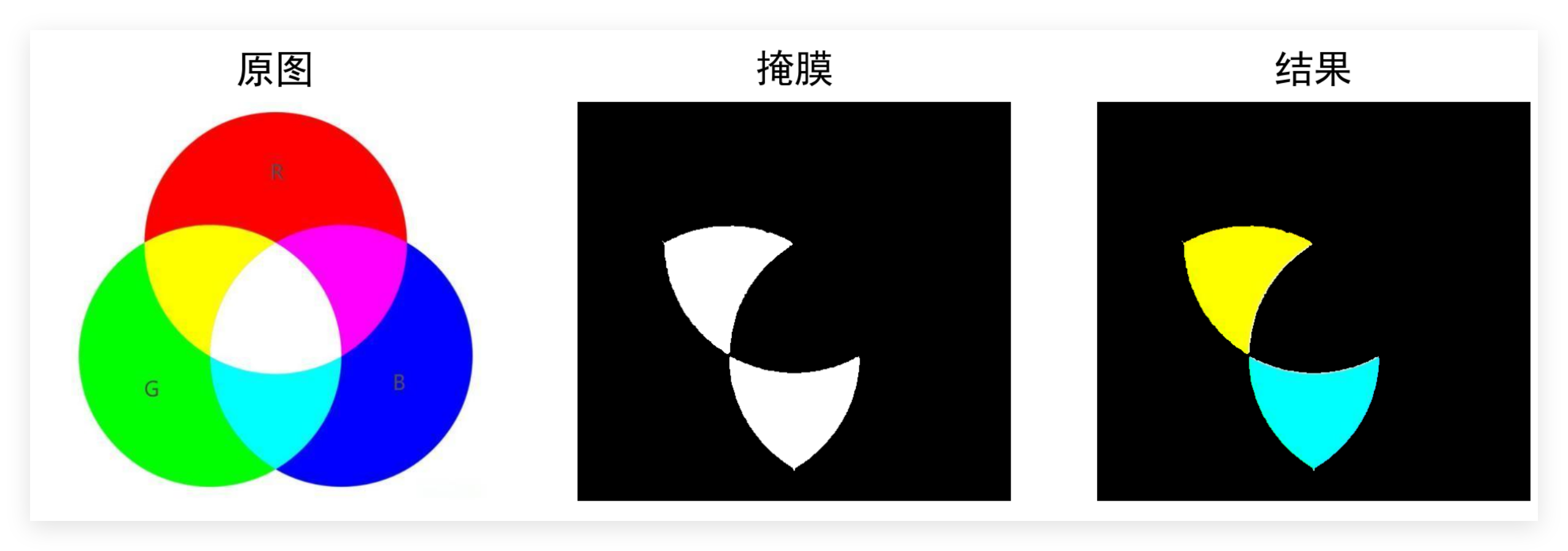

3.6 代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

def show_image(image, name):
    """显示图像

    Args:
        image: 输入图像，可以是灰度图或彩色图
        name: 图像显示的标题
    """
    plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置中文字体
    plt.rcParams['axes.unicode_minus'] = False    # 解决负号显示问题
    if len(image.shape) == 3:  # 如果是彩色图像
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)  # BGR转RGB
    else:  # 如果是灰度图像
        image = cv2.cvtColor(image, cv2.COLOR_GRAY2RGB)  # 灰度转RGB
    plt.imshow(image)  # 显示图像
    plt.title(name)    # 设置标题
    plt.axis('off')    # 关闭坐标轴

if __name__ == '__main__':
    path = "sansequan.jpg"  # 图像路径
    image = cv2.imread(path)  # 读取图像

    hsv_image = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)  # 将图像从BGR颜色空间转换到HSV颜色空间

    # 制作掩膜(同时识别黄色和青色)
    # 定义黄色的HSV范围
    yellow_low = np.array([26, 43, 46])    # 黄色下限
    yellow_high = np.array([34, 255, 255]) # 黄色上限
    # 制作黄色掩膜
    mask1 = cv2.inRange(hsv_image, yellow_low, yellow_high)  # 根据阈值创建黄色掩膜

    # 定义青色的HSV范围
    cyan_low = np.array([78, 43, 46])     # 青色下限
    cyan_high = np.array([99, 255, 255])   # 青色上限
    mask2 = cv2.inRange(hsv_image, cyan_low, cyan_high)  # 根据阈值创建青色掩膜

    # 合并黄色和青色掩膜
    mask = cv2.bitwise_or(mask1, mask2)  # 对两个掩膜进行或运算

    # 通过掩膜提取原图中的目标颜色区域
    res = cv2.bitwise_and(image, image, mask=mask)  # 按位与运算

    # 显示图像
    plt.figure(figsize=(8, 8), dpi=300)  # 创建画布
    plt.subplot(131)  # 1行3列第1个子图
    show_image(image, "原图")  # 显示原图
    plt.subplot(132)  # 1行3列第2个子图
    show_image(mask, "掩膜")   # 显示掩膜
    plt.subplot(133)  # 1行3列第3个子图
    show_image(res, "结果")    # 显示结果

四、图片颜色的替换

在上一个实验中，可以在图像中识别某一种（多种）颜色，那么就可以对这些颜色进行单独操作，比如替换成其他的颜色，原理就是在得到掩膜后，对掩膜中白色区域的原图进行一个像素值的修改。

4.1 开运算

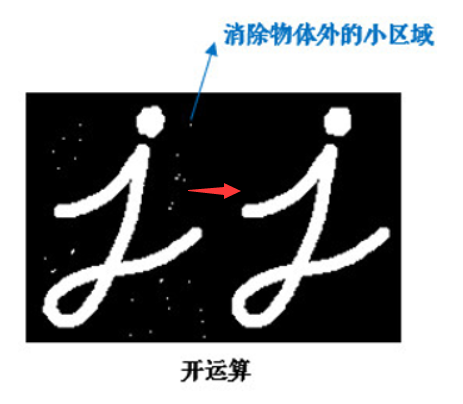

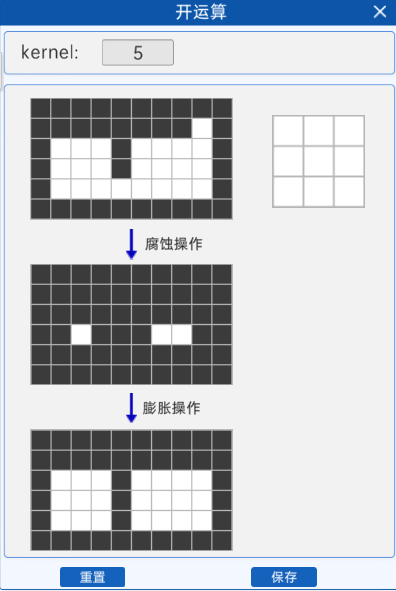

在形态学变换章节中学习了腐蚀和膨胀的工作原理，开运算就是先对图像进行腐蚀操作，再进行膨胀操作，开运算的效果是可以去除二值化图中的小噪点，并分离相连的物体。

开运算节点的参数如下：

kernel表示核的尺寸

开运算的参数比较简洁，如果需要细节的操作，可以手动编程使用腐蚀和膨胀函数细节控制。

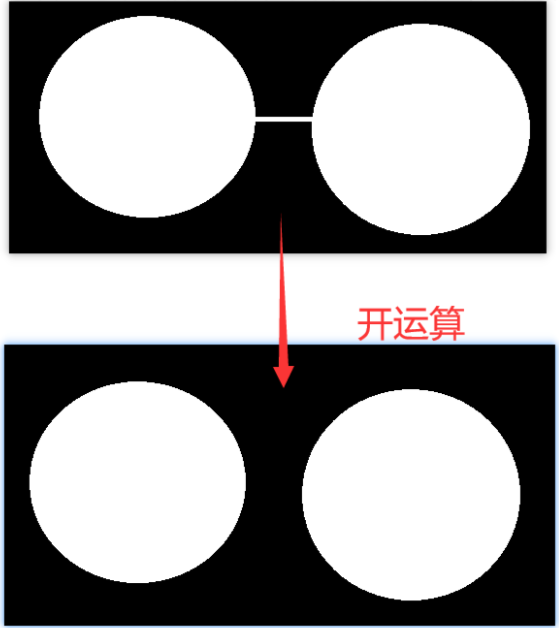

经过开运算，上图图像的连接部分和边缘毛刺都被消除。

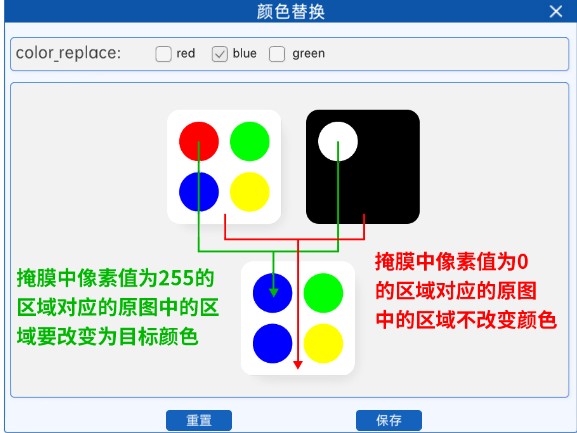

4.2 颜色替换

由于掩膜与原图的大小相同，并且像素的一一对应的，可以得到掩膜中的白色区域坐标，把掩膜中所有白色区域的坐标带入到原图中，就可以得到原图中所有红色区域的坐标。拿到原图红色的坐标后，可以进行任何红色像素值的操作，例如修改颜色。

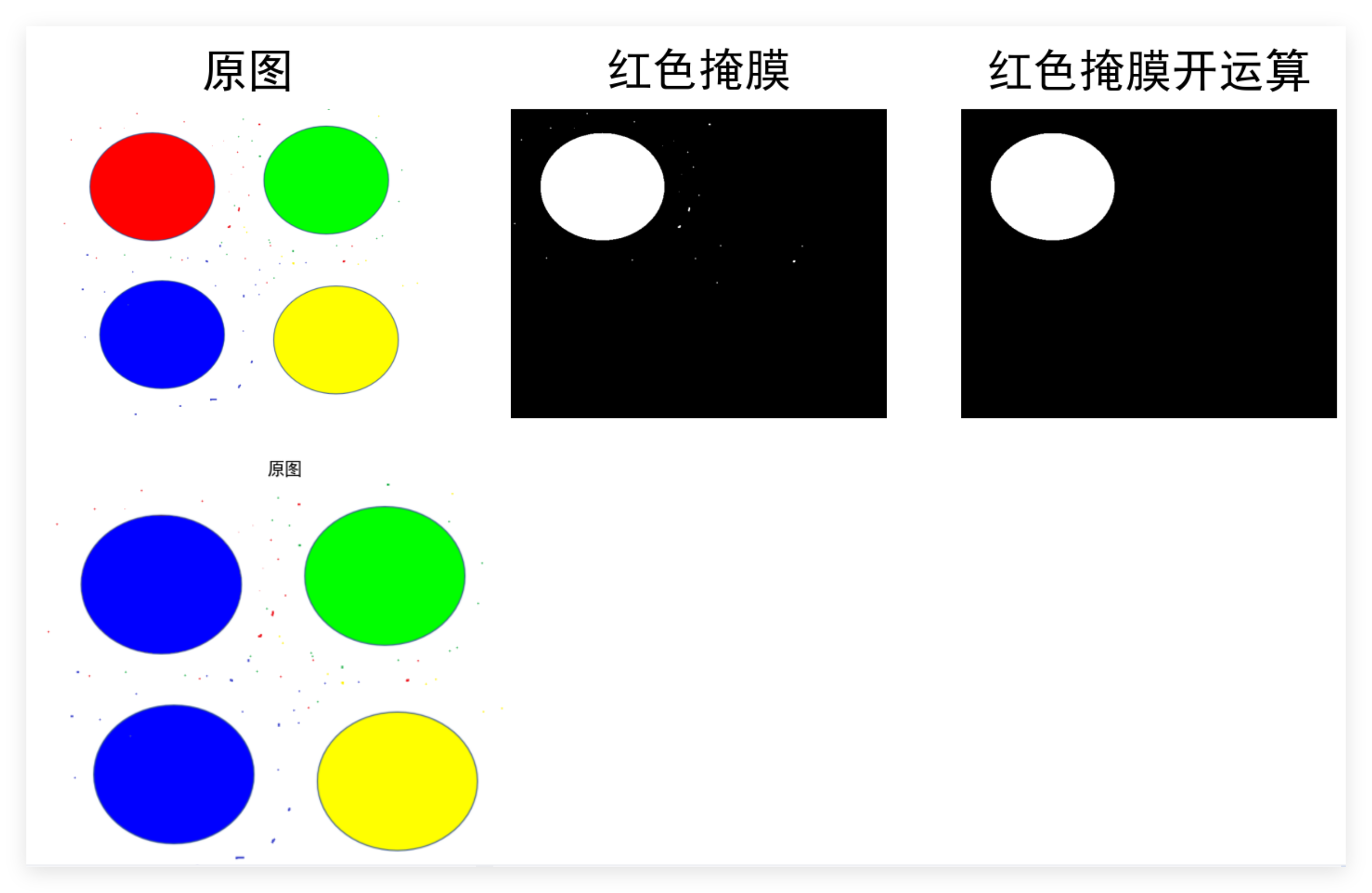

2. 代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

path = "sigequan.jpg"
image = cv2.imread(path)
plt.figure(figsize=(8, 8), dpi=300)
plt.subplot(141)
show_image(image, "原图")
#hsv
hsv_image = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)
# 制作红色掩膜
red_low = np.array([0, 43, 46])    # 红色下限
red_high = np.array([10, 255, 255]) # 红色上限
mask1 = cv2.inRange(hsv_image, red_low, red_high)  # 根据阈值创建红色掩膜
red_low = np.array([156, 43, 46])    # 红色下限
red_high = np.array([180, 255, 255]) # 红色上限
mask2 = cv2.inRange(hsv_image, red_low, red_high)  # 根据阈值创建红色掩膜
mask = cv2.bitwise_or(mask1, mask2)  # 对两个掩膜进行或运算
#展示一下掩膜
plt.subplot(142)
show_image(mask, "红色掩膜")
#开运算
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5,5))  # 创建矩形结构元素
mask_opened = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)  # 开运算
plt.subplot(143)
show_image(mask_opened, "红色掩膜开运算")
plt.show()
#颜色替换
#遍历掩膜像素
for i in range(mask_opened.shape[0]):
    for j in range(mask_opened.shape[1]):
        if mask_opened[i,j] == 255:
            #修改原图颜色
            image[i,j] = (255,0,0)
#展示图片
show_image(image, "原图")
plt.show()

五、练习集群

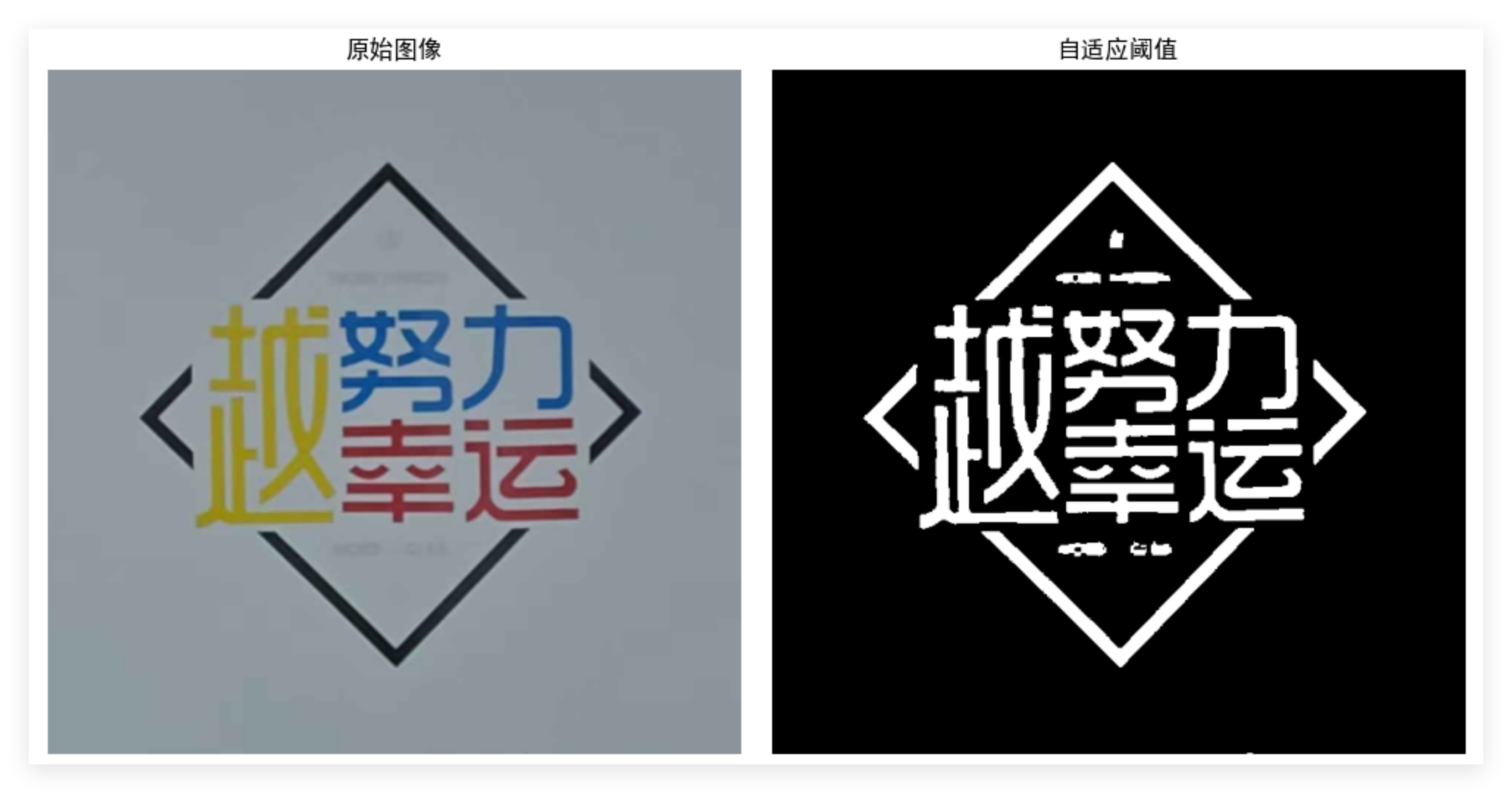

5.1 练习1

墙上的贴纸用白色显示，墙用黑色显示，要求效果尽量好。

import cv2
import matplotlib.pyplot as plt

def show_image(image, name):
    """显示图像

    Args:
        image: 输入图像(numpy数组)
        name: 图像标题(str)
    """
    plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置中文字体
    plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
    if len(image.shape) == 3:  # 彩色图像
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)  # BGR转RGB
    else:  # 灰度图像
        image = cv2.cvtColor(image, cv2.COLOR_GRAY2RGB)  # 灰度转RGB
    plt.imshow(image)  # 显示图像
    plt.title(name)  # 设置标题
    plt.axis('off')  # 关闭坐标轴

if __name__ == '__main__':
    path = "image.jpg"  # 图像路径
    image_np = cv2.imread(path)  # 读取图像

    plt.figure(figsize=(10,10),dpi=300)  # 创建画布
    plt.subplot(121)  # 子图1
    show_image(image_np, "原始图像")  # 显示原始图像

    # 图像处理部分
    image_np_h = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)  # 转为灰度图
    image_np_adaptive = cv2.adaptiveThreshold(
        image_np_h,  # 输入灰度图像
        255,  # 输出最大值
        cv2.ADAPTIVE_THRESH_GAUSSIAN_C,  # 自适应方法(高斯加权)
        cv2.THRESH_BINARY_INV,  # 二值化类型(反二值化)
        77,  # 邻域大小
        4  # 常数C
    )
    cv2.imwrite("demo_adaptive.jpg", image_np_adaptive)  # 保存结果

    plt.subplot(122)  # 子图2
    show_image(image_np_adaptive, "自适应阈值")  # 显示处理结果
    plt.tight_layout()  # 调整子图间距
    plt.show()  # 显示图像

5.2 练习2

处理整个图片，尽量只显示

，其他部分都是白色。

import cv2
import matplotlib.pyplot as plt

def show_image(image, name):
    """显示图像

    Args:
        image: 输入图像(numpy数组)
        name: 图像标题(str)
    """
    plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置中文字体
    plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
    if len(image.shape) == 3:  # 彩色图像
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)  # BGR转RGB
    else:  # 灰度图像
        image = cv2.cvtColor(image, cv2.COLOR_GRAY2RGB)  # 灰度转RGB
    plt.imshow(image)  # 显示图像
    plt.title(name)  # 设置标题
    plt.axis('off')  # 关闭坐标轴

if __name__ == '__main__':

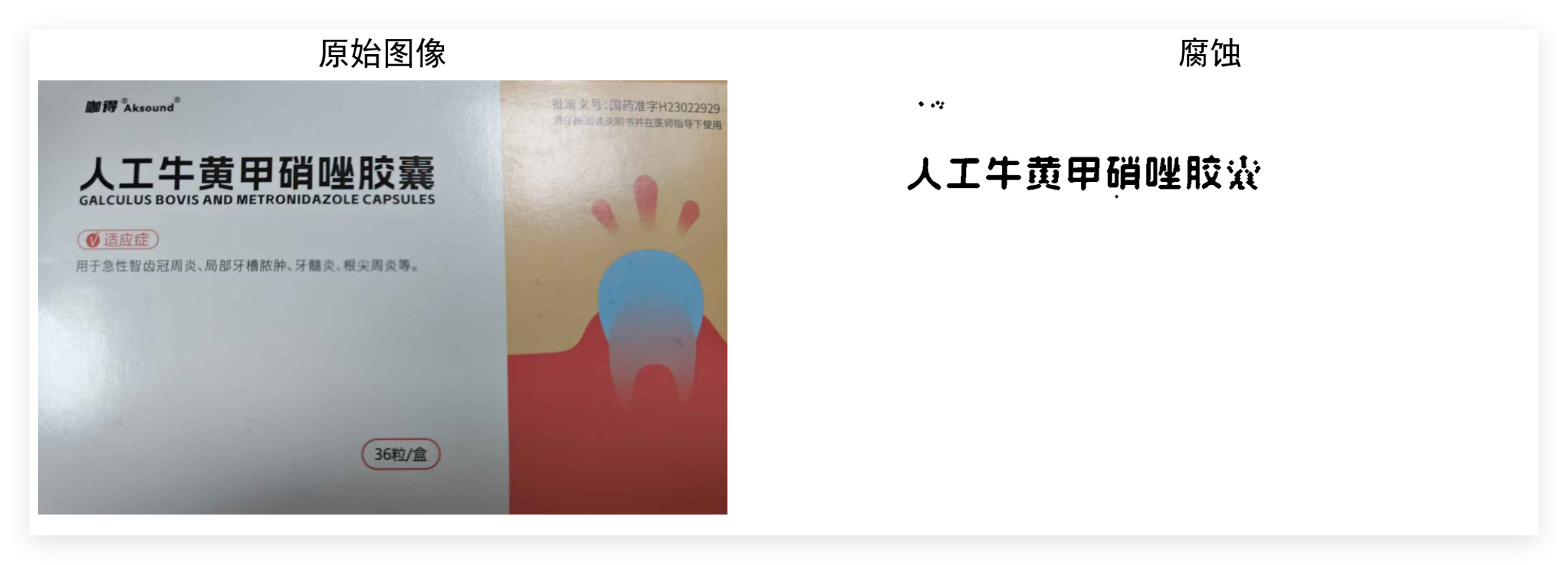

    path = "yaohe.jpg"  # 图像路径
    image_np = cv2.imread(path)  # 读取图像

    plt.figure(figsize=(10,10),dpi=300)  # 创建画布
    plt.subplot(121)  # 子图1
    show_image(image_np, "原始图像")  # 显示原始图像

    # 图像处理部分
    image_np_h = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)  # 转为灰度图
    image_np_adaptive = cv2.adaptiveThreshold(
        image_np_h,  # 输入灰度图像
        255,  # 输出最大值
        cv2.ADAPTIVE_THRESH_GAUSSIAN_C,  # 自适应方法(高斯加权)
        cv2.THRESH_BINARY,  # 二值化类型(反二值化)
        999,  # 邻域大小
        120  # 常数C
    )
    kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5))  # 创建椭圆结构元素
    #膨胀
    image_np_dilate = cv2.dilate(image_np_adaptive, kernel)  # 膨胀操作
    kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (3,3))  # 创建更小的椭圆结构元素
    #腐蚀
    image_np_erode = cv2.erode(image_np_dilate, kernel)  # 第一次腐蚀
    image_np_erode = cv2.erode(image_np_erode, kernel)  # 第二次腐蚀
    image_np_erode = cv2.erode(image_np_erode, kernel)  # 第三次腐蚀
    plt.subplot(122)  # 子图2
    show_image(image_np_erode, "腐蚀")  # 显示腐蚀后的图像
    plt.show()  # 显示图像

5.3 练习3

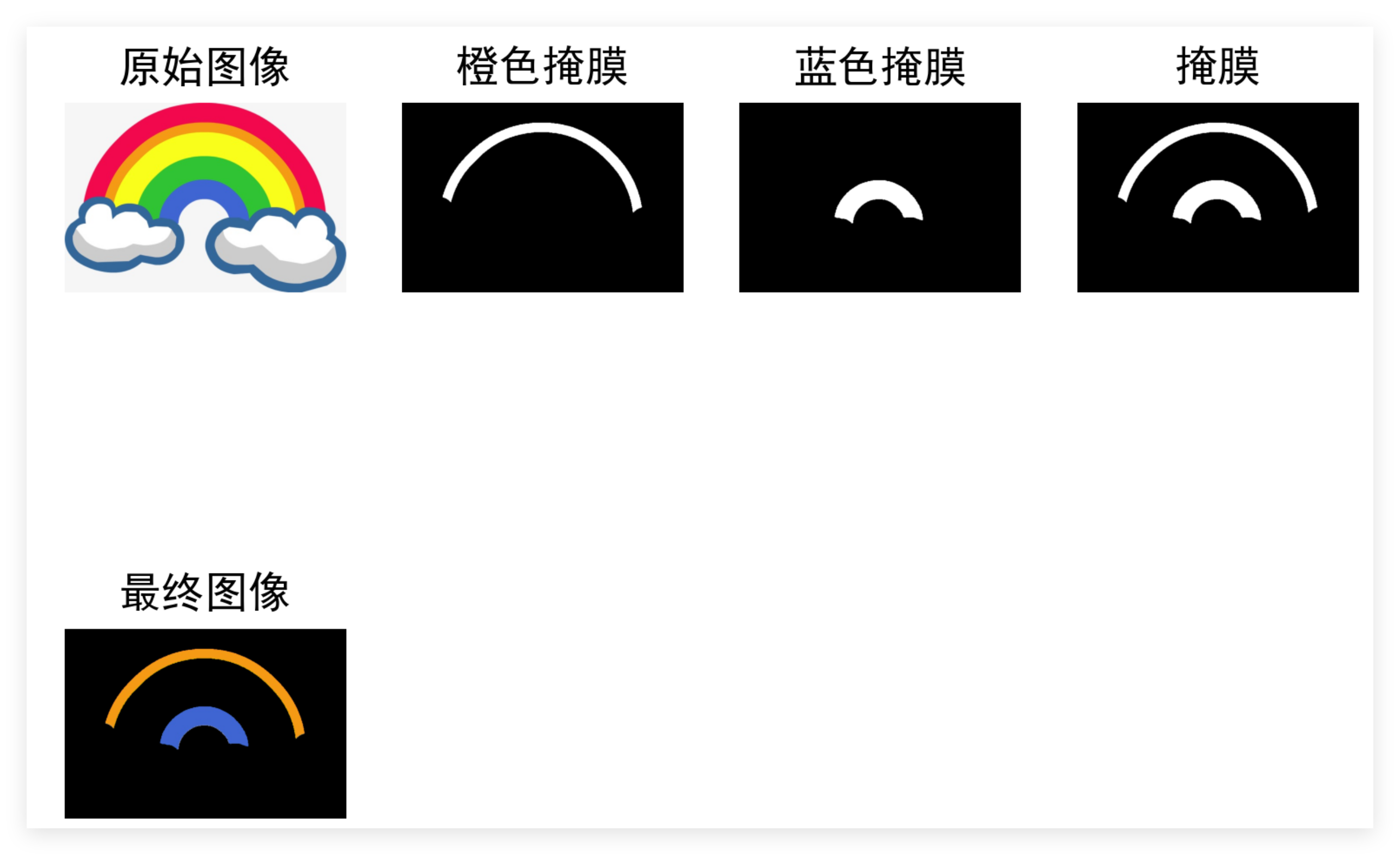

识别下图中的蓝色（不包括云的边框）和橙色

#%%
import cv2
import numpy as np
import matplotlib.pyplot as plt

def show_image(image, name):
    """显示图像

    Args:
        image: 输入图像(numpy数组)
        name: 图像标题(str)
    """
    plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置中文字体
    plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
    if len(image.shape) == 3:  # 彩色图像
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)  # BGR转RGB
    else:  # 灰度图像
        image = cv2.cvtColor(image, cv2.COLOR_GRAY2RGB)  # 灰度转RGB
    plt.imshow(image)  # 显示图像
    plt.title(name)  # 设置标题
    plt.axis('off')  # 关闭坐标轴

if __name__ == '__main__':
    path = "caihong.jpg"  # 图像路径
    image_np = cv2.imread(path)  # 读取图像
    plt.figure(dpi=300)  # 创建画布
    plt.subplot(241)  # 子图1
    show_image(image_np, "原始图像")
    #转换色彩空间
    image_np_hsv = cv2.cvtColor(image_np, cv2.COLOR_BGR2HSV)  # 转为HSV图
    #制作掩膜
    #橙色掩膜
    o_low = np.array([11, 43, 46])  # 橙色下限
    o_high = np.array([25, 255, 255])  # 橙色上限
    mask = cv2.inRange(image_np_hsv, o_low, o_high)  # 掩膜1
    plt.subplot(242)
    show_image(mask, "橙色掩膜")
    #制作蓝色掩膜
    blue_low = np.array([110, 43, 46])  # 蓝色下限
    blue_high = np.array([124, 255, 255])  # 蓝色上限
    mask_blue = cv2.inRange(image_np_hsv, blue_low, blue_high)  # 掩膜1
    #开运算
    kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5))  # 创建椭圆结构元素
    mask_blue = cv2.morphologyEx(mask_blue, cv2.MORPH_OPEN, kernel)  # 开运算
    plt.subplot(243)
    show_image(mask_blue, "蓝色掩膜")
    mask = mask + mask_blue  # 掩膜相加
    plt.subplot(244)
    show_image(mask, "掩膜")
    ret = cv2.bitwise_and(image_np, image_np, mask=mask)  # 掩膜与原图相乘
    plt.subplot(245)
    show_image(ret, "最终图像")
    plt.show()  # 显示图像

5.4 练习4

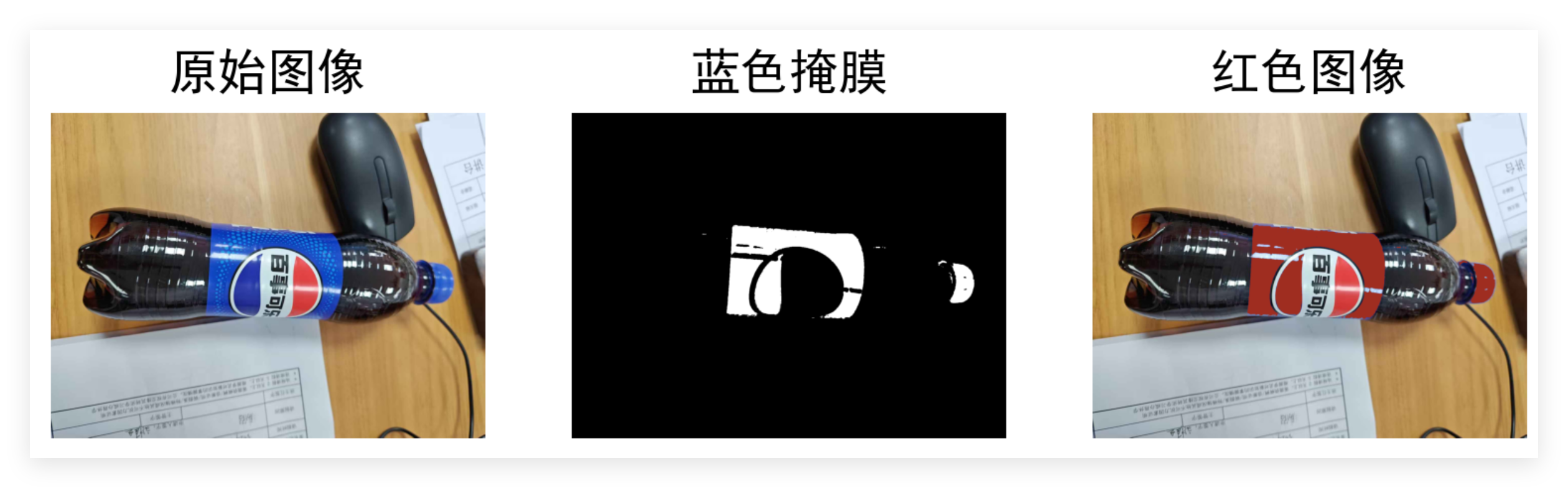

把百事可乐的配色改为可口可乐风格

import cv2
import numpy as np
import matplotlib.pyplot as plt

def show_image(image, name):
    """显示图像

    Args:
        image: 输入图像(numpy数组)
        name: 图像标题(str)
    """
    plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置中文字体
    plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
    if len(image.shape) == 3:  # 彩色图像
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)  # BGR转RGB
    else:  # 灰度图像
        image = cv2.cvtColor(image, cv2.COLOR_GRAY2RGB)  # 灰度转RGB
    plt.imshow(image)  # 显示图像
    plt.title(name)  # 设置标题
    plt.axis('off')  # 关闭坐标轴

if __name__ == '__main__':
    path = "kele.jpg"
    image = cv2.imread(path)
    plt.figure(dpi=300)
    plt.subplot(131)
    show_image(image, "原始图像")
    #图像处理部分
    image_hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)  # 转为HSV图
    #制作蓝色掩膜
    blue_low = np.array([90, 110, 110])  # 蓝色下限
    blue_high = np.array([120, 255, 255])  # 蓝色上限
    mask_blue = cv2.inRange(image_hsv, blue_low, blue_high)  # 掩膜1
    plt.subplot(132)
    show_image(mask_blue, "蓝色掩膜")
    for i in range(mask_blue.shape[0]):
        for j in range(mask_blue.shape[1]):
            if mask_blue[i][j] == 255:
                image[i][j] = [32, 45, 159]  # 将蓝色区域变为红色
    plt.subplot(133)
    show_image(image, "红色图像")
    plt.show()  # 显示图像

5.5 练习5

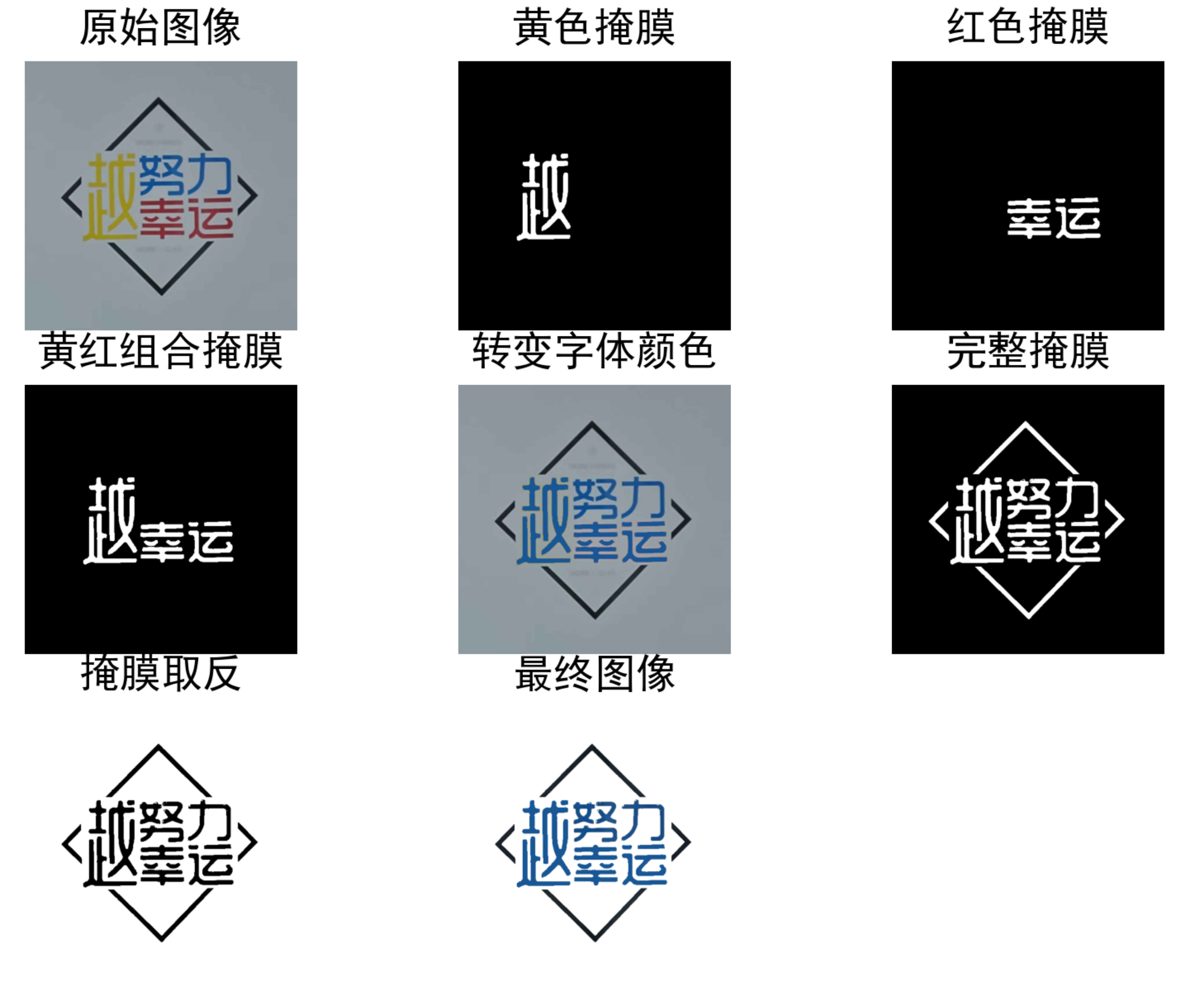

把越和幸运都换成蓝色，让墙变得更白

import cv2
import numpy as np
import matplotlib.pyplot as plt

def show_image(image, name):
    """显示图像

    Args:
        image: 输入图像(numpy数组)
        name: 图像标题(str)
    """
    plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置中文字体
    plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
    if len(image.shape) == 3:  # 彩色图像
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)  # BGR转RGB
    else:  # 灰度图像
        image = cv2.cvtColor(image, cv2.COLOR_GRAY2RGB)  # 灰度转RGB
    plt.imshow(image)  # 显示图像
    plt.title(name)  # 设置标题
    plt.axis('off')  # 关闭坐标轴

path = "image.jpg"
image = cv2.imread(path)  # 读取图像
plt.figure(dpi=300)  # 创建画布，设置DPI
plt.subplot(331)  # 创建3x3子图，位置1
show_image(image, "原始图像")  # 显示原始图像

# 图像处理部分
image_hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)  # 转为HSV色彩空间

# 制作黑色掩膜
black_low = np.array([0, 0, 0])  # 黑色HSV下限
black_high = np.array([180, 255, 80])  # 黑色HSV上限
mask_black = cv2.inRange(image_hsv, black_low, black_high)  # 生成黑色区域掩膜

# 制作蓝色掩膜
blue_low = np.array([90, 110, 110])  # 蓝色HSV下限
blue_high = np.array([120, 255, 255])  # 蓝色HSV上限
mask_blue = cv2.inRange(image_hsv, blue_low, blue_high)  # 生成蓝色区域掩膜

# 制作黄色掩膜
yellow_low = np.array([15, 80, 0])  # 黄色HSV下限
yellow_high = np.array([40, 255, 255])  # 黄色HSV上限
mask_yellow = cv2.inRange(image_hsv, yellow_low, yellow_high)  # 生成黄色区域掩膜
plt.subplot(332)  # 子图位置2
show_image(mask_yellow, "黄色掩膜")  # 显示黄色掩膜

# 制作红色掩膜
red_low = np.array([0, 50, 0])  # 红色HSV下限(低色调范围)
red_high = np.array([15, 255, 255])  # 红色HSV上限
red_mask = cv2.inRange(image_hsv, red_low, red_high)  # 生成红色区域掩膜(低色调)
red_low = np.array([150, 50, 0])  # 红色HSV下限(高色调范围)
red_high = np.array([200, 255, 255])  # 红色HSV上限
red_mask = red_mask + cv2.inRange(image_hsv, red_low, red_high)  # 合并高低色调红色掩膜
plt.subplot(333)  # 子图位置3
show_image(red_mask, "红色掩膜")  # 显示红色掩膜

mask = mask_yellow + red_mask  # 合并黄色和红色掩膜
plt.subplot(334)  # 子图位置4
show_image(mask, "黄红组合掩膜")  # 显示组合掩膜

# 把区域改成蓝色
for i in range(mask.shape[0]):  # 遍历图像高度
    for j in range(mask.shape[1]):  # 遍历图像宽度
        if mask[i][j] == 255:  # 如果是掩膜区域
            image[i][j] = (149,86,24)  # 修改为蓝色(BGR格式)
plt.subplot(335)  # 子图位置5
show_image(image, "转变字体颜色")  # 显示颜色修改后的图像

mask = mask_blue + mask_yellow + red_mask + mask_black  # 合并所有颜色掩膜
plt.subplot(336)  # 子图位置6
show_image(mask, "完整掩膜")  # 显示完整掩膜

# 掩膜取反
mask = 255 - mask  # 对掩膜取反
plt.subplot(337)  # 子图位置7
show_image(mask, "掩膜取反")  # 显示取反后的掩膜

for i in range(mask.shape[0]):  # 遍历图像高度
    for j in range(mask.shape[1]):  # 遍历图像宽度
        if mask[i][j] == 255:  # 如果是掩膜区域
            image[i][j] = (255,255,255)  # 修改为白色(BGR格式)
plt.subplot(338)  # 子图位置8
show_image(image, "最终图像")  # 显示最终处理结果
plt.show()  # 显示图像

5.6 练习6

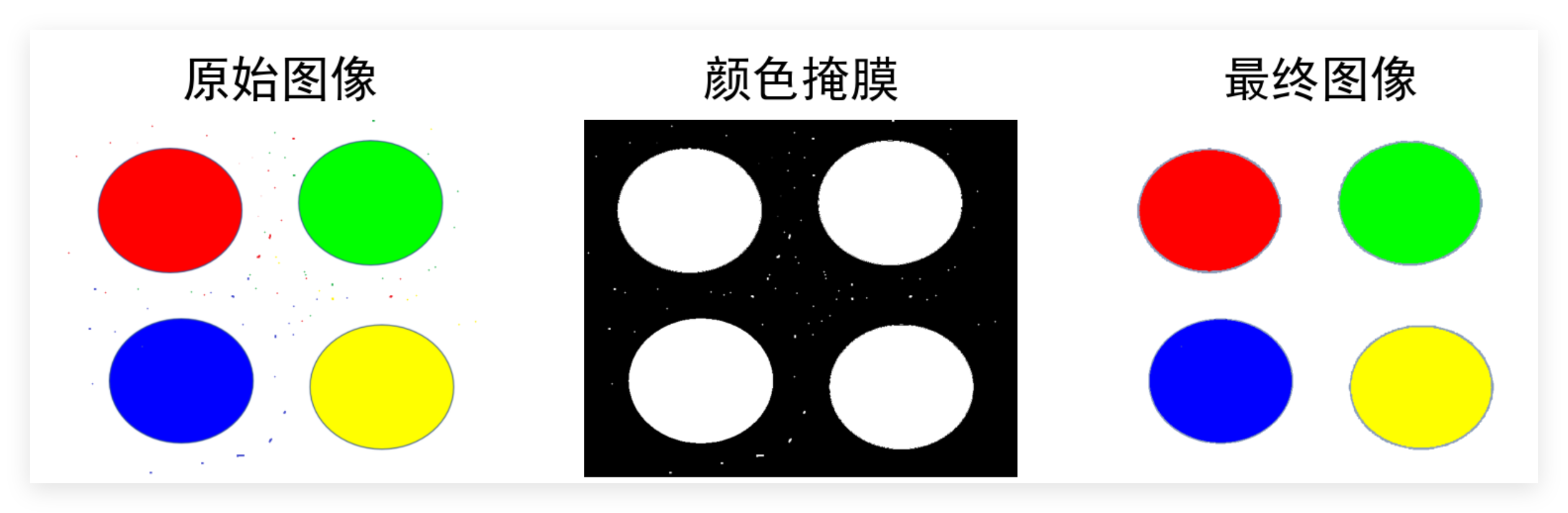

把原图的噪点去掉。

import cv2
import numpy as np
import matplotlib.pyplot as plt

def show_image(image, name):
    """显示图像

    Args:
        image: 输入图像(numpy数组)
        name: 图像标题(str)
    """
    plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置中文字体
    plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
    if len(image.shape) == 3:  # 彩色图像
        image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)  # BGR转RGB
    else:  # 灰度图像
        image = cv2.cvtColor(image, cv2.COLOR_GRAY2RGB)  # 灰度转RGB
    plt.imshow(image)  # 显示图像
    plt.title(name)  # 设置标题
    plt.axis('off')  # 关闭坐标轴

path = "quzao.jpg"
image = cv2.imread(path)  # 读取图像
image_fuben = image
plt.figure(dpi=300)  # 创建画布，设置DPI
plt.subplot(231)  # 创建2x3子图，位置1
show_image(image, "原始图像")  # 显示原始图像
# 图像处理部分
image_hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)  # 转为HSV色彩空间
image_hsv_fuben = cv2.cvtColor(image_fuben, cv2.COLOR_BGR2HSV)  # 转为HSV色彩空间
# 制作黄色掩膜
yellow_low = np.array([15, 80, 0])  # 黄色HSV下限
yellow_high = np.array([40, 255, 255])  # 黄色HSV上限
mask_yellow = cv2.inRange(image_hsv, yellow_low, yellow_high)  # 生成黄色区域掩膜
#制作红色掩膜
red_low = np.array([0, 50, 0])  # 红色HSV下限(低色调范围)
red_high = np.array([15, 255, 255])  # 红色HSV上限
red_mask = cv2.inRange(image_hsv, red_low, red_high)  # 生成红色区域掩膜(低色调)
red_low = np.array([150, 50, 0])  # 红色HSV下限(高色调范围)
red_high = np.array([200, 255, 255])  # 红色HSV上限
red_mask = red_mask + cv2.inRange(image_hsv, red_low, red_high)  # 合并高低色调红色掩膜
#制作绿色掩膜
green_low = np.array([35, 43, 46])  # 绿色HSV下限
green_high = np.array([77, 255, 255])  # 绿色HSV上限
mask_green = cv2.inRange(image_hsv, green_low, green_high)  # 生成绿色区域掩膜
#制作蓝色掩膜
blue_low = np.array([90, 110, 110])  # 蓝色HSV下限
blue_high = np.array([120, 255, 255])  # 蓝色HSV上限
mask_blue = cv2.inRange(image_hsv, blue_low, blue_high)  # 生成蓝色区域掩膜
#制作总掩膜
mask = mask_yellow + red_mask + mask_green + mask_blue  # 合并所有颜色掩膜
plt.subplot(232)  # 子图位置2
show_image(mask, "颜色掩膜")  # 显示颜色掩膜
#开运算
kernel = np.ones((5, 5), np.uint8)  # 定义卷积核
mask = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)  # 开运算
# 掩膜取反
mask = 255 - mask  # 对掩膜取反
for i in range(mask.shape[0]):  # 遍历图像高度
    for j in range(mask.shape[1]):  # 遍历图像宽度
        if mask[i][j] == 255:  # 如果是掩膜区域
            image[i][j] = (255,255,255)  # 修改为白色(BGR格式)
#制作黑色掩膜
black_low = np.array([0, 0, 0])  # 黑色HSV下限
black_high = np.array([180, 254, 254])  # 黑色HSV上限
mask_black = cv2.inRange(image_fuben, black_low, black_high)  # 生成黑色区域掩膜
#膨胀
kernel = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (2,2))
mask_black = cv2.dilate(mask_black, kernel)  # 膨胀
for i in range(mask_black.shape[0]):  # 遍历图像高度
    for j in range(mask_black.shape[1]):  # 遍历图像宽度
        if mask_black[i][j] == 255:  # 如果是黑色区域
            image[i][j] = (187,157,137)  # 修改为黑色(BGR格式)
plt.subplot(233)  # 子图位置3
show_image(image, "最终图像")  # 显示最终处理结果
plt.show()  # 显示图像

总结

本文深入探讨图像处理中自适应二值化、形态学变换及颜色操作的核心技术。自适应二值化通过动态计算像素阈值，有效解决明暗不均图像的前景分离问题，其均值与高斯加权方法可灵活调整细节保留与噪声控制。形态学变换通过腐蚀、膨胀及开运算优化二值图像结构，消除噪声并增强目标特征。基于HSV颜色空间的掩膜技术结合位运算实现精准颜色识别，通过颜色范围定义与开运算优化掩膜后，完成特定颜色区域的像素替换。文中结合代码实例，展示了从二值化处理到颜色替换的全流程，为复杂场景下的图像分析提供实用解决方案。
