Fluent-Rocky耦合插件排错（2025R1版）

1 概述

Fluent-Rocky耦合插件用于Fluent和Rocky做单向耦合时进行数据传递，双向耦合无需此插件。

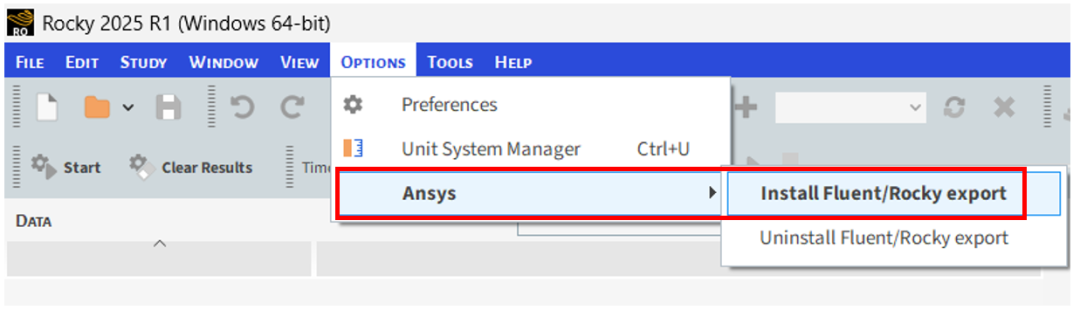

在Rocky界面上的“Options”下拉菜单的“Ansys”二级菜单中点击“Install Fluent/Rocky Export”按钮即可成功安装耦合插件。

稍等片刻，在 %homepath% 文件夹下会创建 .fluent 文件（仅有后缀名，文件名为空）。此文件为文本文件，记录了耦合数据传递相关的运行代码。

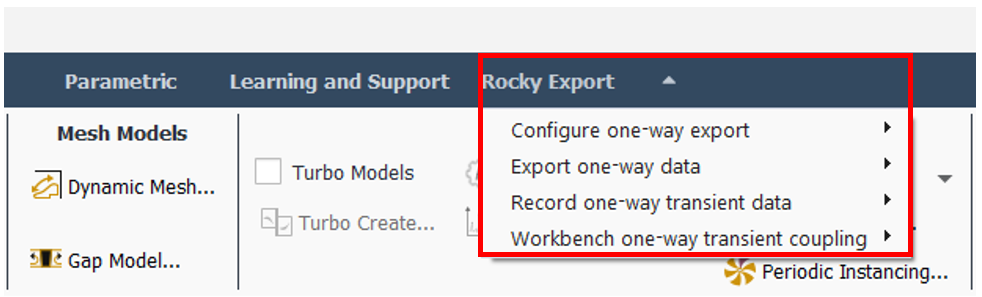

安装成功后，Fluent界面会多出一个“Rocky Expert”菜单栏，可用于输出相关文件，其中最重要的是 F2R 格式文件，用于Fluent向Rocky映射流场数据。

2 问题与解决方案

问题 1：网格划分模式会弹出错误对话框

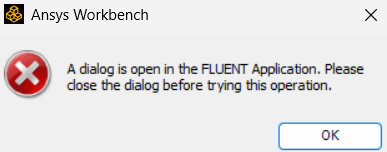

弹出的对话框如图所示。

独立启动时，此对话框不影响网格划分，关闭即可。

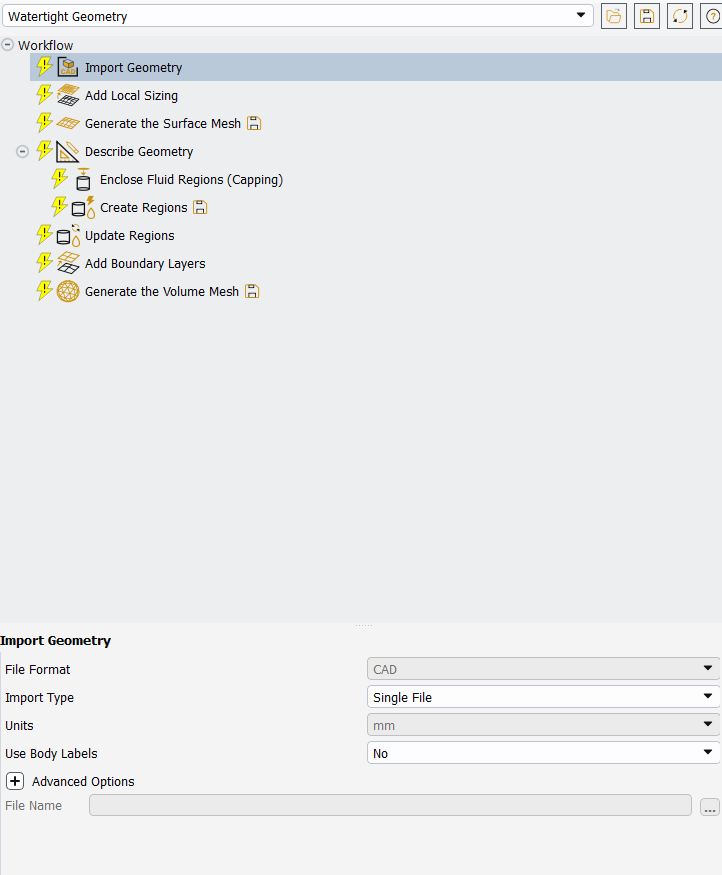

在Workbench中，此对话框导致Fluent无法在启动时直接进入密闭几何流程，即使手动选择密闭几何流程也无法指定几何文件路径，导致无法划分网格。

与此同时，Workbench中也会提示报错信息。

另外，从网格模式转换到求解模式会导致耦合插件无法使用。

问题 1 解决方案

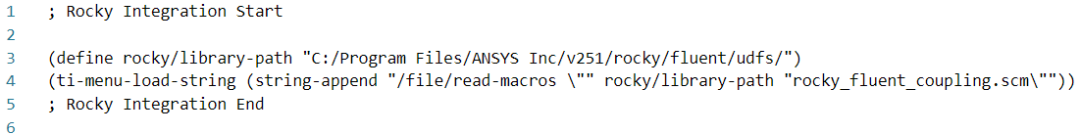

修改 .fluent 文件，修改后的代码如下（斜体部分）：

; Rocky Integration Start

(if (eq? (cx-solver-mode?) #t)

    (begin

        (define rocky/library-path "C:/Program Files/ANSYS Inc/v251/Rocky/fluent/udfs/")

        (ti-menu-load-string (string-append "file/read-macros \"" rocky/library-path "rocky_fluent_coupling.scm\""))))

; Rocky Integration End

修改思路为Fluent启动时候添加判断条件，求解模式才加载相关库，网格模式不进行加载。

从网格模式转换到求解模式会导致耦合插件无法使用的问题，初步判断原因是Fluent启动时仅读取一次 .fluent 文件，网格模式下加载出错后，切换到求解模式不再尝试加载。

问题 2：Rocky Export菜单栏不可用

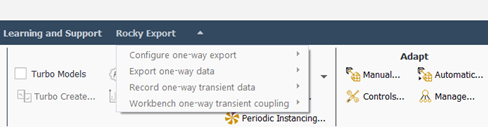

大量操作均可导致菜单栏变成灰色不可用状态，实测是基本上所有界面上点击鼠标的操作都会，包括但不限于读取文件（包括CAS、DAT、Profile、UDF等）、添加物理模型、修改材料属性、修改边界条件等等，乃至于Rocky Expert菜单栏中自己的输出当前时刻的F2R文件。

问题 2 解决方案

此问题无法通过修改 .fluent 文件代码进行处理，只能进行规避。

操作步骤：

1 先将所有必要的设置（物理机理、材料属性、边界条件、后处理输出等）均设置完成，并进行初始化

2 保存模型文件和初始化数据文件，且两者命名相同

3 在Fluent Launcher界面选择“Read Case and Data”，并读取步骤 2 保存的相关文件

4 若确实需要其他修改，尽量在命令行中进行，实测某些修改模型设置的命令不会导致菜单栏不可用

3 总结

只能说心累，这问题真的不一般多。希望Ansys开发团队赶紧在2025R2改一下，不然这以后还怎么用。
