【android bluetooth 协议分析 13】【RFCOMM详解 1】【通俗易懂 什么是rfcomm】

RFCOMM 是什么？

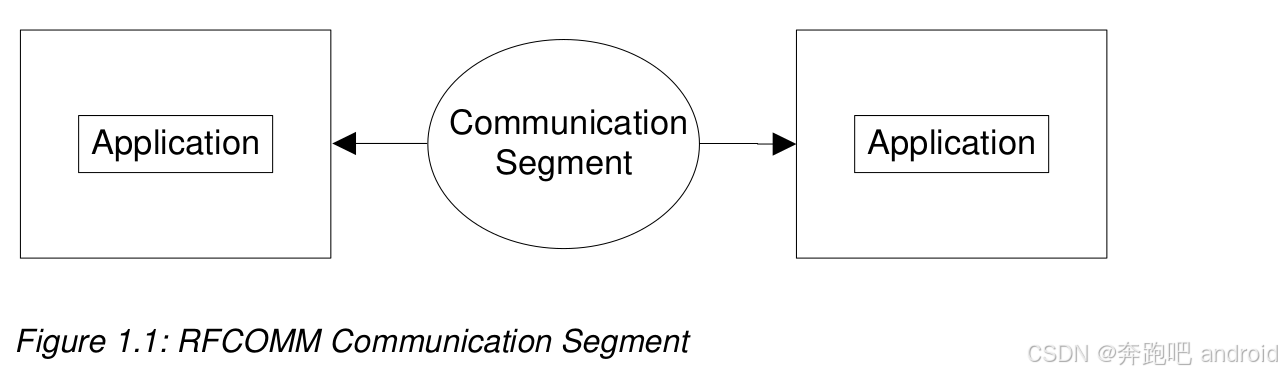

你可以把 RFCOMM 想象成蓝牙设备之间的“虚拟串口线”。
就像以前用一根物理线（比如老式打印机的串口线）连接两台设备传输数据一样，RFCOMM 在蓝牙上模拟了这种有线连接的效果，让设备能像插了线一样互相通信。

RFCOMM 协议支持两个蓝牙设备之间最多同时建立 60 个连接。蓝牙设备中可同时使用的连接数取决于具体实现。

---

1. 为什么需要 RFCOMM？

• 兼容老设备：很多旧设备（如打印机、刷卡机、工业传感器）原本是靠物理串口线（如 RS-232）工作的。

• 无线化简化：蓝牙无线化后，RFCOMM 让这些设备不用改硬件，直接通过蓝牙“假装成有线连接”，省去了改造的麻烦。

---

2. RFCOMM 的核心功能

① 模拟串口的所有功能

• 不仅传输数据，还能模拟串口的控制信号（如 RTS/CTS、DTR/DSR），就像真的插了线一样。

• 支持“虚拟多串口”：一条蓝牙连接上，可以同时开多个虚拟串口（比如一边传文件，一边控制设备）。

② 简单可靠的传输

• 数据像“快递包裹”一样被打包成帧（UIH 帧）传输，底层蓝牙协议（如 L2CAP）负责纠错和流量控制。

• 支持流控（比如对方缓冲区满了会发信号暂停发送）。

---

3. RFCOMM 的工作原理

① 连接过程（像打电话）

1. 拨号（SABM 帧）：设备 A 发送连接请求。

   • SABM:
     • Set Asynchronous Balanced Mode (SABM) command
     • 设置异步平衡模式 命令

2. 接听（UA 帧）：设备 B 同意连接，回确认。

   • UA：
     • Unnumbered Acknowledgement (UA) response
     • 未编号 应答

3. 通话（数据传输）：用 UIH 帧传数据。

   • UIH：
     • Unnumbered information with header check (UIH) command and response
     • 具备头检查的无编号信息 命令帧和应答帧

4. 挂断（DISC 帧）：一方发断开请求，另一方确认(DM)后断开。

   • DIS：
     • Disconnect (DISC) command
     • 断开连接命令
   • DM：
     • Disconnected Mode (DM) response
     • 断开应答帧

② 数据流控（避免“堵车”）

• 硬件流控：模拟串口的 RTS/CTS 信号（比如暂停/继续发送）。

• 软件流控：用特殊字符（如 XON/XOFF）控制流量。

• 信用机制：设备会告诉对方“我还能收多少数据”，避免数据丢失。

---

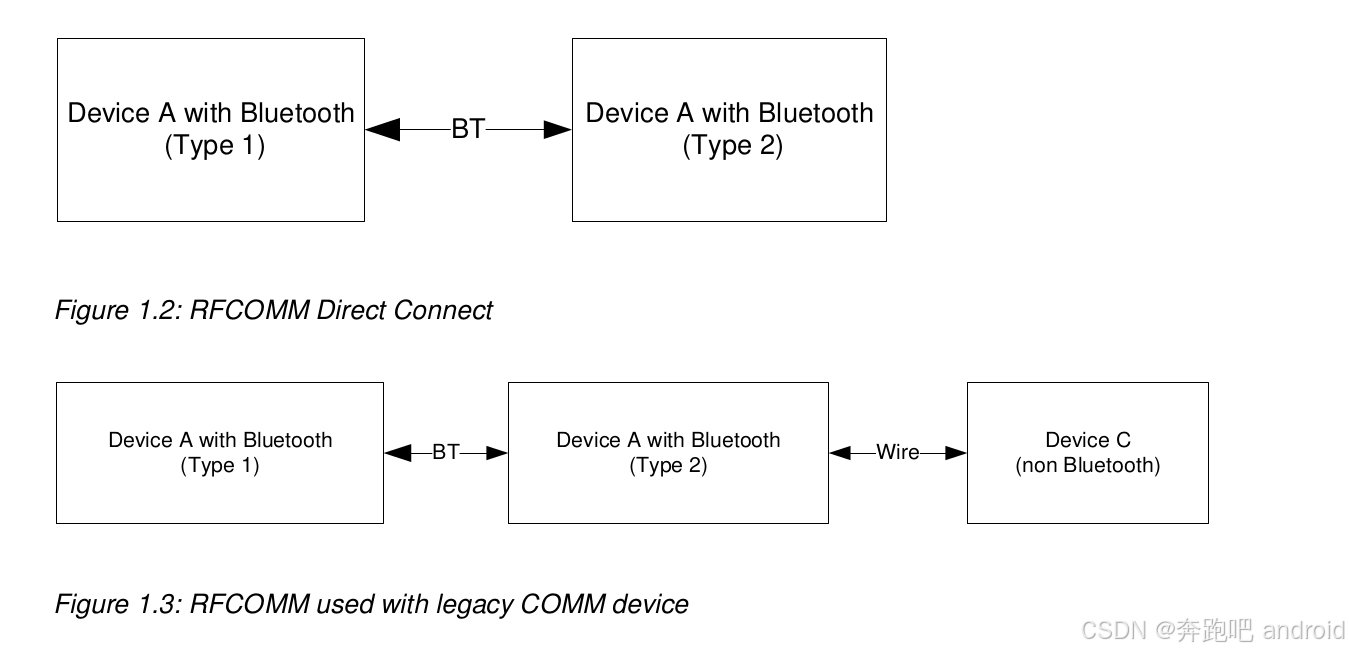

4. 两种设备类型

类型	角色	例子
Type 1	通信终点设备	手机、电脑、打印机
Type 2	中转设备（带物理串口）	蓝牙调制解调器、工业网关

• Type 1 直接运行应用程序（如手机传文件给打印机）。

• Type 2 把蓝牙数据转给其他设备（如蓝牙模块把数据转发给有线传感器）。

---

5. 实际应用场景

• 蓝牙耳机：配对时用 RFCOMM 传输控制指令（如调节音量）。

• 蓝牙打印机：手机通过 RFCOMM 发送打印数据，就像插了根虚拟打印线。

• 车载系统：手机通过 RFCOMM 把导航指令传给车载中控。

---

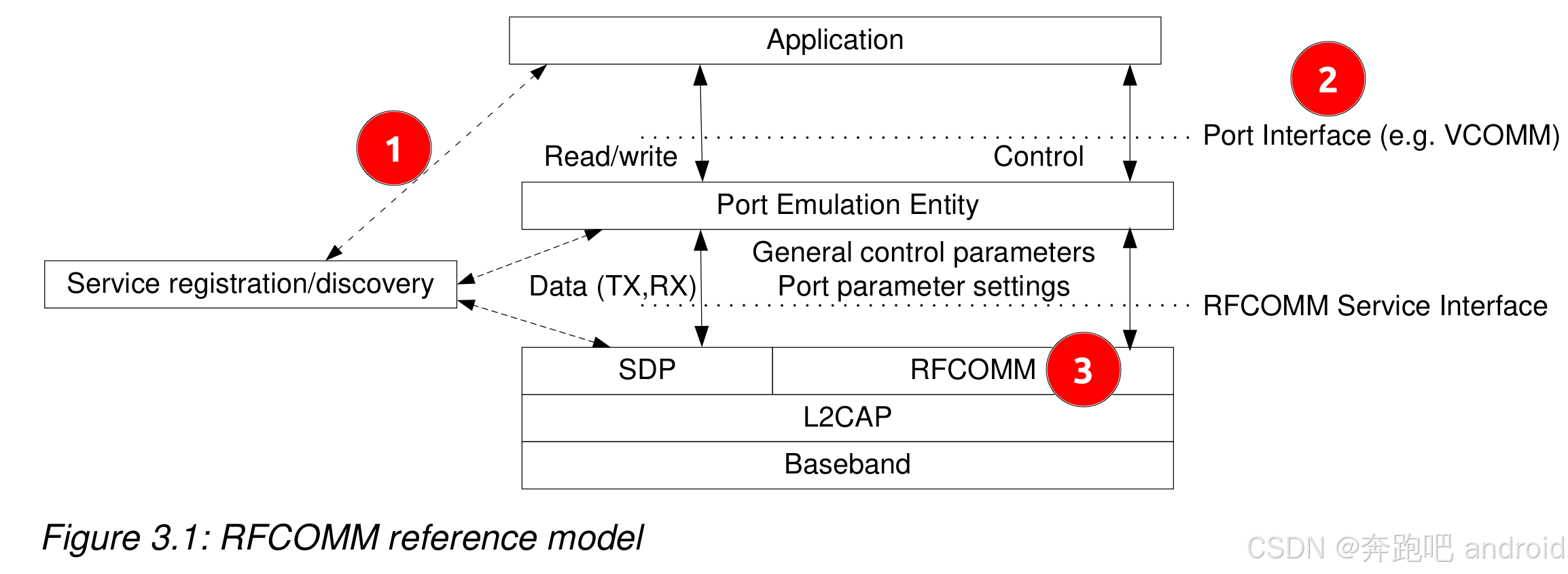

6. rfcomm 参考模型

• 例如服务侧应用程序， 通过 向SDP 中注册 服务说明。 这样 远端设备就可以通过 SDP 查询到 注册的 rfcomm 服务。 这样 两个设备就可以根据 SDP 中的信息，建立 rfcomm 通道。
• 建立完 rfcomm 通道后，应用侧，就可以类似 礼物 windows下访问 VCOMM 或者类似于 linux 下访问 /dev/ttyXXX 一样，读写虚拟串口。
• 最终虚拟串口，会通过 rfcomm 通道传递 出去。

总结：RFCOMM 是蓝牙的“万能串口转换器”

• 对用户：无感，就像设备之间插了一根线。

• 对开发者：兼容老协议，不用重写代码。

• 对硬件：省去物理串口，降低成本。

它的存在让蓝牙既能支持新应用，又能无缝兼容旧设备，是物联网和传统设备无线化的关键桥梁！
