华为MPLS Virtual PN option C1（有/无RR）配置wireshark抓包分析

news 来源：原创 2025/6/9 12:33:13

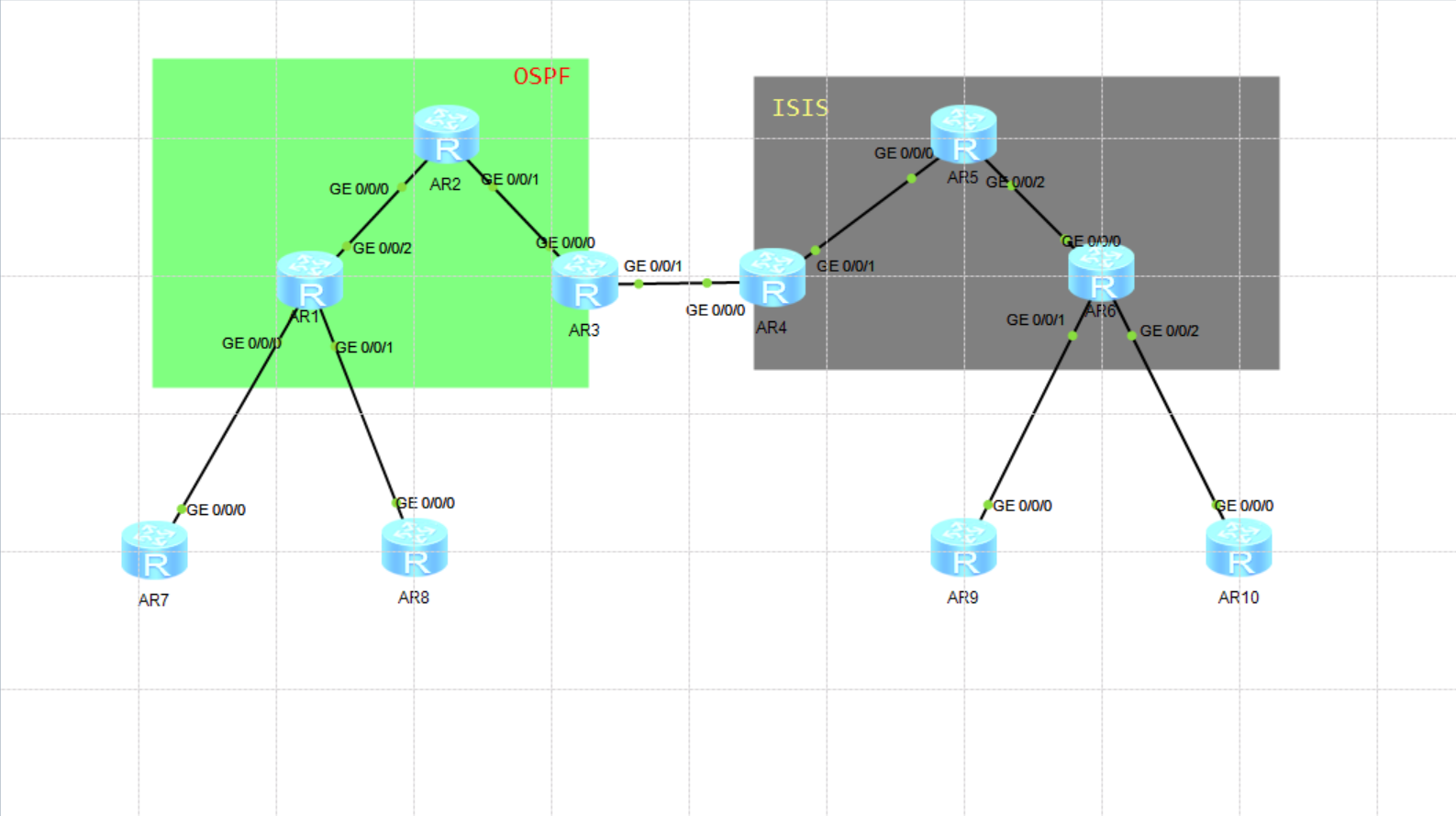

一、MPLS V3PN跨域OptionC1（无RR）

1.配置思路

1）IGP打通

2）在PE创建vpn实例，配置RT、RD绑定物理接口，双向重分布（为了CE-PE学习到路由）

3）建立PE-对端PE之间的BGP-VPNv4邻居关系

4）接着配置MPLS LDP（防止路由黑洞）

5）在ASBR-PE之间建立BGP-IPv4邻居，通告本端PE路由信息，接口开启MPLS（标签识别）

6）在ASBR-PE配置上对本端PE和对端ASBR-PE的路由图（为了打上标签），同时PE与ASBR-PE都开启标签分发功能

由于ASBR-PE无法识别发送过来的私网路由，因此需要BGP标签来

2.配置

PE：
<R1>dis cu
#
ip vpn-instance A
 ipv4-family
  route-distinguisher 1:1
  vpn-target 7:9 export-extcommunity
  vpn-target 7:9 import-extcommunity
#
ip vpn-instance B
 ipv4-family
  route-distinguisher 2:2
  vpn-target 8:10 export-extcommunity
  vpn-target 8:10 import-extcommunity
#
mpls lsr-id 1.1.1.1
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip binding vpn-instance A
 ip address 2.2.17.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip binding vpn-instance B
 ip address 2.2.18.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 1.1.12.1 255.255.255.0
 ospf enable 1 area 0.0.0.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
 ospf enable 1 area 0.0.0.0
#
bgp 1
 peer 3.3.3.3 as-number 1
 peer 3.3.3.3 connect-interface LoopBack0
 peer 6.6.6.6 as-number 2
 peer 6.6.6.6 ebgp-max-hop 15 （因为与对端PE建立，所以跳数多点，否则默认为1）
 peer 6.6.6.6 connect-interface LoopBack0
 #
 ipv4-family unicast
  peer 3.3.3.3 enable
  peer 3.3.3.3 label-route-capability（标签方法能力）
  undo peer 6.6.6.6 enable  （建立vpn对等体就把ipv4地址族关闭）
 #
 ipv4-family vpnv4
  policy vpn-target
  peer 6.6.6.6 enable
 #
 ipv4-family vpn-instance A
  import-route ospf 2
 #
 ipv4-family vpn-instance B
  import-route rip 1
#
ospf 1
 area 0.0.0.0   //不开启的话ospf无法建立邻居
#
ospf 2 router-id 1.1.1.1 vpn-instance A
 import-route bgp
 area 0.0.0.0
  network 2.2.17.0 0.0.0.255
#
rip 1 vpn-instance B
 undo summary
 version 2
 network 2.0.0.0
 import-route bgp

ASBR：
#
mpls lsr-id 3.3.3.3
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 1.1.23.3 255.255.255.0
 ospf enable 1 area 0.0.0.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip address 1.1.34.3 255.255.255.0
 mpls（开启标签识别功能）
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
 ospf enable 1 area 0.0.0.0
#
bgp 1
 peer 1.1.1.1 as-number 1
 peer 1.1.1.1 connect-interface LoopBack0
 peer 1.1.34.4 as-number 2
 #
 ipv4-family unicast
  network 1.1.1.1 255.255.255.255
  peer 1.1.1.1 enable
  peer 1.1.1.1 route-policy a2p export
  peer 1.1.1.1 label-route-capability
  peer 1.1.34.4 enable
  peer 1.1.34.4 route-policy a2a export
  peer 1.1.34.4 label-route-capability （路由图打标签的发出调用和标签分发能力开启）
#
ospf 1
 area 0.0.0.0
#
route-policy a2a permit node 10
 apply mpls-label
#
route-policy a2p permit node 10
 if-match mpls-label
 apply mpls-label    （路由图的打标签）
#
route-policy a2p permit node 20 （可能有允许的路由通过）

配置疑问：
Q1: 为什么需要 apply mpls-label？
答：MPLS 网络依赖标签转发，BGP 路由默认不带标签，需显式分配。
Q2: if-match mpls-label 用在什么情况？
答：用于匹配已带标签的路由（如跨域场景），避免重复打标签。
Q3: node 20 不加条件会不会导致安全问题？
答：不会，它只是放行剩余路由，实际安全依赖前序节点的精确匹配（如 node 10）。

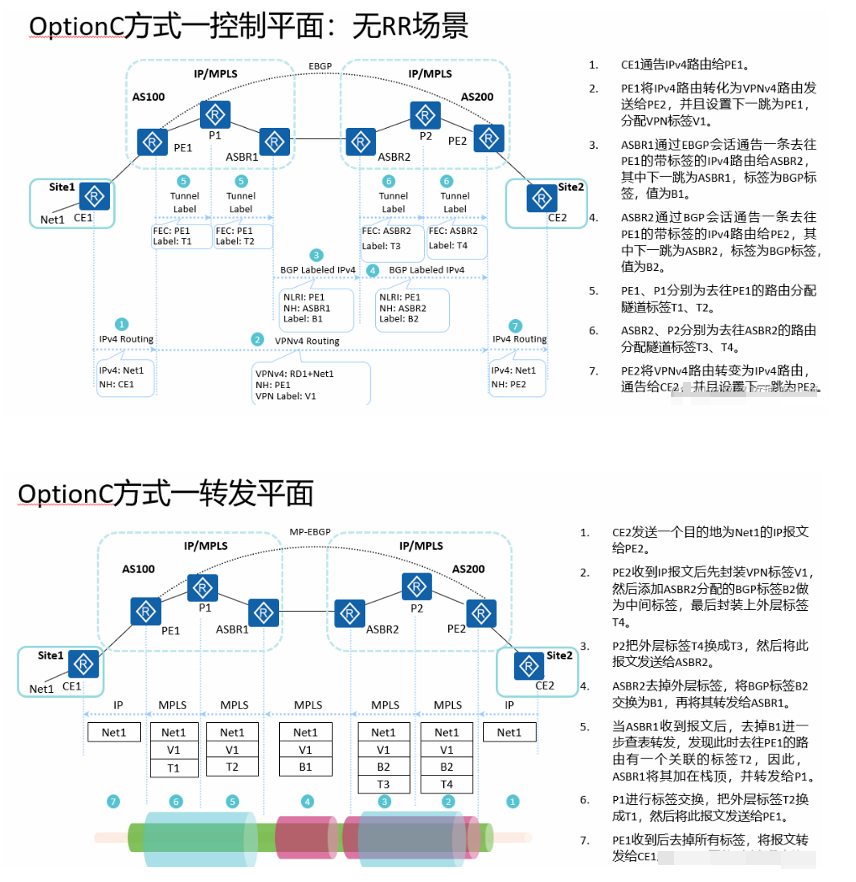

3.数据包转发分析

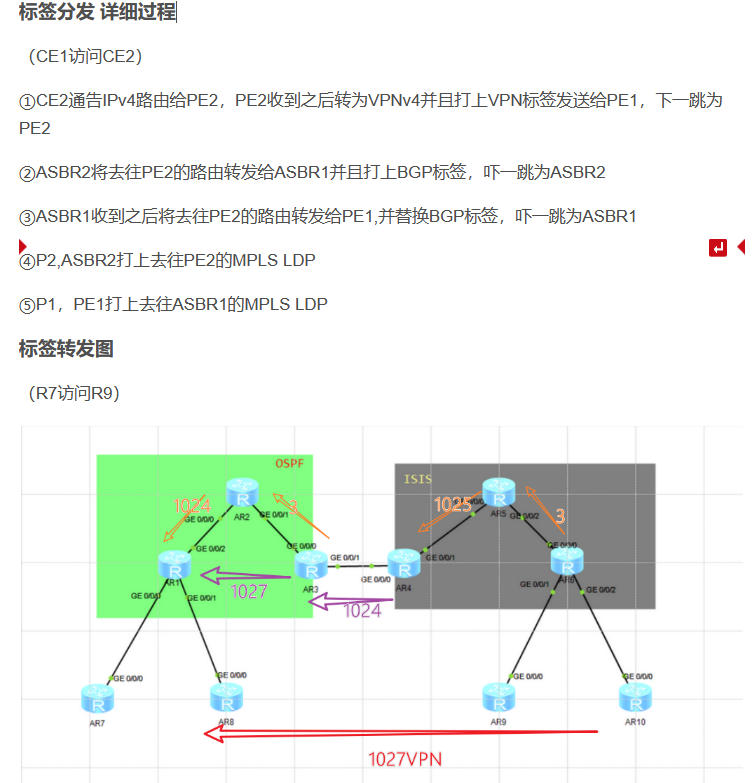

标签分发 详细过程

（CE1访问CE2）

①CE2通告IPv4路由给PE2，PE2收到之后转为VPNv4并且打上VPN标签发送给PE1，下一跳为PE2

②ASBR2将去往PE2的路由转发给ASBR1并且打上BGP标签，吓一跳为ASBR2

③ASBR1收到之后将去往PE2的路由转发给PE1,并替换BGP标签，吓一跳为ASBR1

④P2,ASBR2打上去往PE2的MPLS LDP

⑤P1，PE1打上去往ASBR1的MPLS LDP

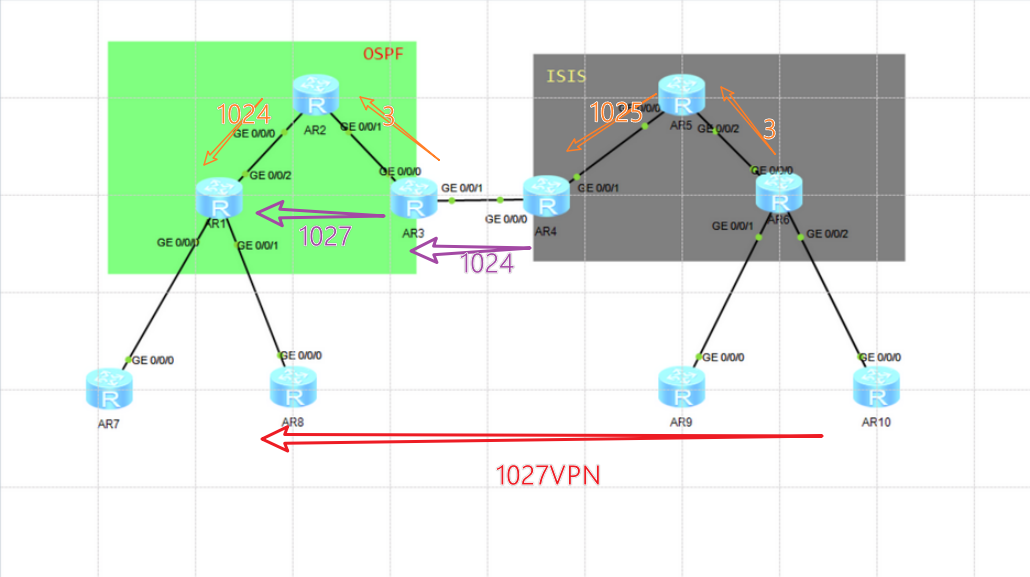

标签转发图

（R7访问R9）

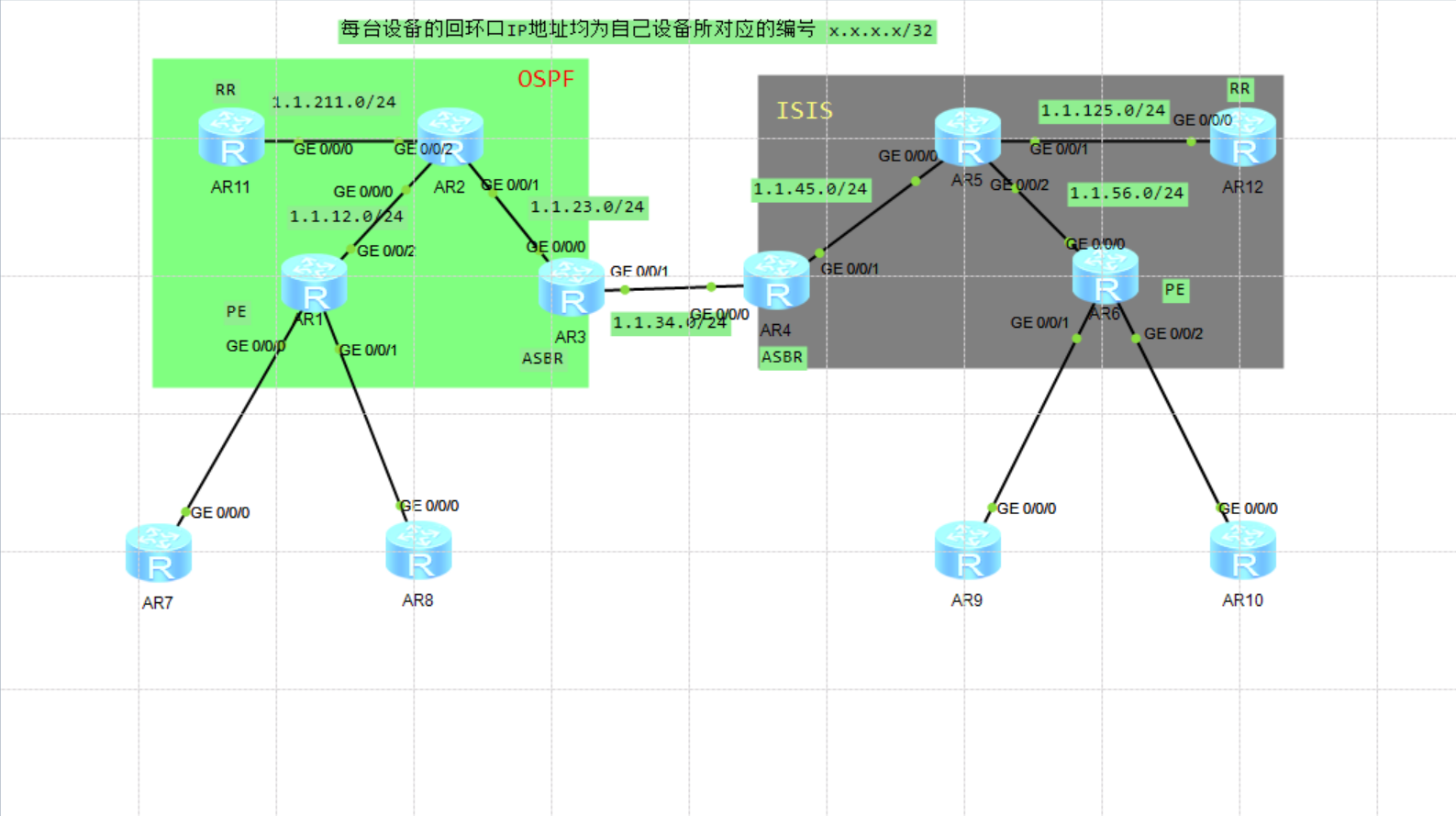

二、MPLS V3PN跨域OptionC1（有RR）

1.配置思路

1）基础配置（IGP、PE与CE创建VPN实例，绑定接口，双向重分布）

2）RR与对端RR建立BGP-VPNv4邻居关系，ASBR之间建立BGP-IPv4邻居关系，同时通告RR

3）ASBR需与RR建立BGP-IPv4邻居关系并且设置下一跳为自己，路由图（打标签）调用，标签分发能力和公网开启MPLS LDP

4）PE与RR建立BGP-VPNv4邻居关系，RR关闭对RT的识别，RR开启反射，PE、ASBR设置为客户端，同时ASBR需要通告PE路由

5）PE与RR设置下一跳为自己，开启标签分发能力

2.配置

里面为何需要保持下一跳不变是因为AS内传递是会保持下一跳不会，但是如果经过RR或者EBGP传递那么下一跳就会修改为自己。

②配置CE-PE的路由可达
1.创建vpn实例，绑定接口
2.启用IGP（双向重分布）/EBGP
[R6]bgp 2
[R6-bgp]ipv4-family vpn-instance A
[R6-bgp-A]peer 1.1.69.9 as-number 9
[R6-bgp]ipv4-family vpn-instance B
[R6-bgp-B]peer 1.1.106.10 as-number 10
重分布
[R1]ospf 2 vpn-instance A
[R1-ospf-2]import-route bgp
[R1-ospf-2]bgp 1
[R1-bgp]ipv4-family vpn-instance A
[R1-bgp-A]import-route ospf  2

③RR之间起EBGPvpnv4邻居关系，ASBR之间建立普通的EBGP关系，同时通告RR，路由图
（由于RR路由不可达则需ASBR传递）
1.配置RR邻居关系
[R11]bgp 1
[R11-bgp]undo default ipv4-unicast
[R11-bgp]peer 12.12.12.12 as-number 2
[R11-bgp]peer 12.12.12.12 connect-interface lo1
[R11-bgp]peer 12.12.12.12 ebgp-max-hop 15
[R11-bgp]ipv4-family vpnv4
[R11-bgp-af-vpnv4]peer 12.12.12.12 enable
（右边同理）
2.ASBR之间邻居关系，通告RR
[R3]bgp 1
[R3-bgp]peer 1.1.34.4 as-number 2
[R3-bgp]network 11.11.11.11 32
（右边同理）
3.开启mpls标识，创建路由图
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]mpls
路由图
[R3]route-policy a2a permit node 10
[R3-route-policy]apply mpls-label
[R3]route-policy a2p permit node 10
[R3-route-policy]if-match mpls-label
[R3-route-policy]apply mpls-label
[R3]route-policy a2p permit node 20
（右边同理）
④ASBR和RR建立普通EBGP，路由图调用，同时开启标签分发协议，开启MPLS LDP（防止路由黑洞）
1.ASBR和RR建立邻居，路由图调用，同时开启标签分发
[R3]bgp 1
[R3-bgp]peer 11.11.11.11 as-number 1
[R3-bgp]peer 11.11.11.11 connect-interface lo1
[R3-bgp]peer 11.11.11.11 label-route-capability

[R11]bgp 1
[R11-bgp]peer 3.3.3.3 as-number 1
[R11-bgp]peer 3.3.3.3 connect-interface lo1
[R11-bgp]ipv4-family unicast
[R11-bgp-af-ipv4]peer 3.3.3.3 enable
[R11-bgp]peer 3.3.3.3 label-route-capability
（右边同理）
路由图调用
[R3-bgp]peer 1.1.34.4 route-policy a2a export
[R3-bgp]peer 11.11.11.11 route-policy a2p export
（右边同理）
2.开启MPLS LDP
[R11]mpls lsr-id 11.11.11.11
[R11]mpls
[R11]mpls ldp
[R11-mpls-ldp]int g0/0/0
[R11-GigabitEthernet0/0/0]mpls
[R11-GigabitEthernet0/0/0]mpls ldp
3.PE需要将邻居的下一跳保持不变
（否则传递给对端RR时下一跳为对端RR导致对端PE以为到达对端RR即可）
ipv4-family vpnv4
peer 12.12.12.12 next-hop-invariable
有学习到但邻居未建立起来是因为吓一跳不可达

但我在R3、R4上开启了标签分发之后就可以了
[R3]bgp 1
[R3-bgp]peer 1.1.34.4 label-route-capability

[R4]bgp 2
[R4-bgp]peer 1.1.34.3 label-route-capability

⑤PE与RR之间建立BGPvpnv4
1.PE-RR建立vpnv4
[R1]bgp 1
[R1-bgp]peer 11.11.11.11 as-number 1
[R1-bgp]peer 11.11.11.11 connect-interface lo1
[R1-bgp]ipv4-family vpnv4
[R1-bgp-af-vpnv4]peer 11.11.11.11 enable

[R11]bgp 1
[R11-bgp]peer 1.1.1.1 as-number 1
[R11-bgp]peer 1.1.1.1 connect-interface lo1
[R11-bgp]ipv4-family vpnv4
[R11-bgp-af-vpnv4]peer 1.1.1.1 enable
(右边同理）

2.RR关闭对RT的识别（为了接收私网路由）
[R11-bgp]ipv4-family vpnv4
[R11-bgp-af-vpnv4]undo policy vpn-target

3.开启路由反射
（此目的是为了将对端的路由信息反射给本端PE）（ASBR需要通告PE的路由）-----此时产生了次优路径（经过RR）
[R11-bgp]peer 3.3.3.3 reflect-client
[R11-bgp]ipv4-family vpnv4
[R11-bgp-af-vpnv4]peer 1.1.1.1 reflect-client
[R3]bgp 1
[R3-bgp]network 1.1.1.1 32
右边同理

经过RR设备（并没有设置下一跳保持不变）
⑥将RR与PE建立邻居时候下一跳保持不变
[R11-bgp]ipv4-family vpnv4
[R11-bgp-af-vpnv4]peer 1.1.1.1 next-hop-invariable
(右边同理）
⑦建立BGP邻居关系（任何）都需要开启标签分发能力
[R11-bgp]peer 1.1.1.1 enable
[R11-bgp]peer 1.1.1.1 label-route-capability

[R1-bgp]peer 11.11.11.11 label-route-capability

  • 默认行为：BGP 路由器在向 eBGP 邻居通告路由时，会自动修改下一跳为自己的出口地址（遵循 RFC 4271）。路由反射器（RR）默认会修改下一跳

3.数据包转发分析

见上面文章

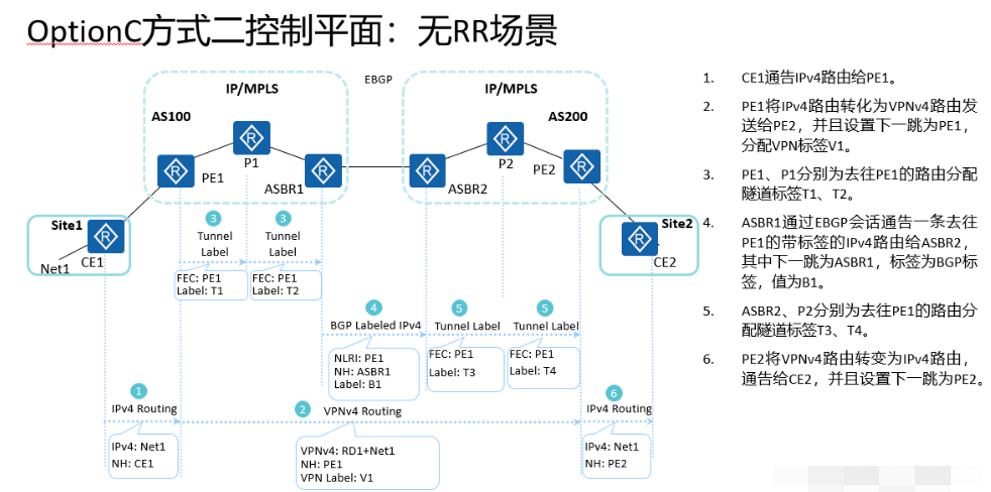

OptionC1与C2的区别

MPLS VPN OptionC2与C1的差别在于怎么对待ASBR之间的关系

C1是在ASBR上引入BGP标签形式，而C2是直接将ASBR之间的EBGP路由直接引入到IBGP并且开启LSR

lsp-trigger bgp-label-route：
指定 仅对带有 BGP 标签的路由触发 LSP（标签交换路径）的建立，而不是对所有 IGP 路由都建立 LSP。
