低功耗可编程RTU在热网监控中的应用

  方案包括云端服务器，云端软件，移动设备端软件，CLAA基站（可选），低功耗可编程控制器和压力传感器，温度传感器，电动阀等构成。

实时监测供热管网的压力、温度、流量等参数；

自动生成压力、温度曲线，及各种报表；

支持管网快速失压自动关断功能，隔离爆管管路；

建立精确的管网GIS系统，清晰地了解管网的具体分布情况；

人员定位与服务派遣；

根据管网的压力，流量，温度对管网进行着色；

划分单独计量区域，对管网进行漏损监控。提供辅助决策建议，对漏损严重区域进行重点探查；

远程维护监测设备；

支持定时上报和监测数据超限上报；

支持电池供电、太阳能供电、市电供电等多供电方式；

采用基于公网的4G/3G网络进行通信或者采用LORAWAN无线通信方式，支持CLAA规范；

现场可存储、显示、查询压力、流量等数据及工作参数；

防水防潮等级高，测井内安装时防水等级为IP67

现场安装示意图

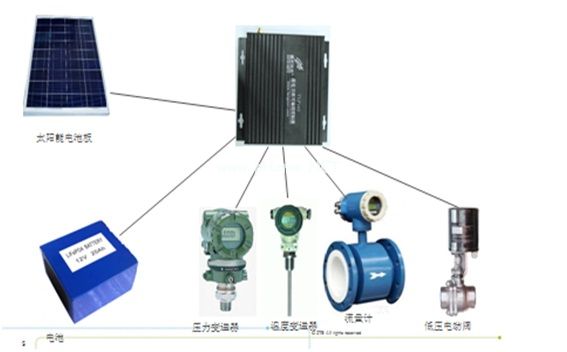

系统结构示意图

系统结构示意图

TLP-160低功耗可编程RTU介绍

广泛应用于管网监控、气象信息采集、水文信息采集以及农业滴灌等的监控，采用电池供电，支持太阳能电池的最佳过滤跟踪，提供电池充电管理。

产品提供1个2G/3G的运营商通信接口，可以支持移动、联通和电信的网络，一个SIM卡接口。

产品提供一个支持CLAA/LORAWAN的低功耗无线通信接口

产品提供一个USB接口，作为编程调试接口。

配有MINI SD存储卡接口，支持高速SD接口，支持FAT32文件系统。支持1GB/4GB/8GB/16GB存储卡。

支持太阳能电池板的最佳功率点控制，尽可能多的从太阳能电池板榨取功率，降低对太阳能电池板的要求

电池充电管理支持铅酸电池或者磷酸铁锂电池，最大充电电流为2A,在电池接近充满后，支持涓流充电功能，尽可能大的延长电池寿命。

提供4路模拟量输入，AD分辨率为12位。

提供4路干接点的开关量输入

提供4路晶体管的开关量输出，可以是N沟或者P沟类型，也可以把2路开关量输出组合在一起，构成H桥输出方式，可以输出正负电压

串行通信接口通过跳线可以选择为RS232或者RS485接口，支持用户编程实现仪表协议。

提供1路带限流的电池电压输出，可以给仪表或者其他设备供电。

统支持IEC61131-3可编程环境

系统待机功耗低于1mW

工作方式

每30分钟（可编程设置）打开温度变送器，压力变送器电源，测量温度和压力数据数据；
       低功耗PLC通过串口编程读取流量计数据或者热量表数据。
       通过网络发给服务器，服务器中运行腾控主动上传协议的OPC服务器
       可以通过组态画面显示液位数据。
       也通过软件在手机端，计算机浏览器上展示

系统功耗与工作时间估算（没有太阳能电池的情况下）

按照每30分钟测量一次计算

低功耗PLC待机功耗低于100uA，按照100uA计算

PLC工作时，电流小于50mA，毫米波雷达液位计电流小于200mA

通信和液位测量时间不大于30S

平均电流（ 0.1*1770+50*30+200*30 ）/1800约4.3mA

工作一年 0.0043*24*365 ≈37Ah

一个12v 40Ah的电池可以支持一年的工作

如果外配一个5w的太阳能电池板会更佳
