OpenGL（一）图形编程的基石

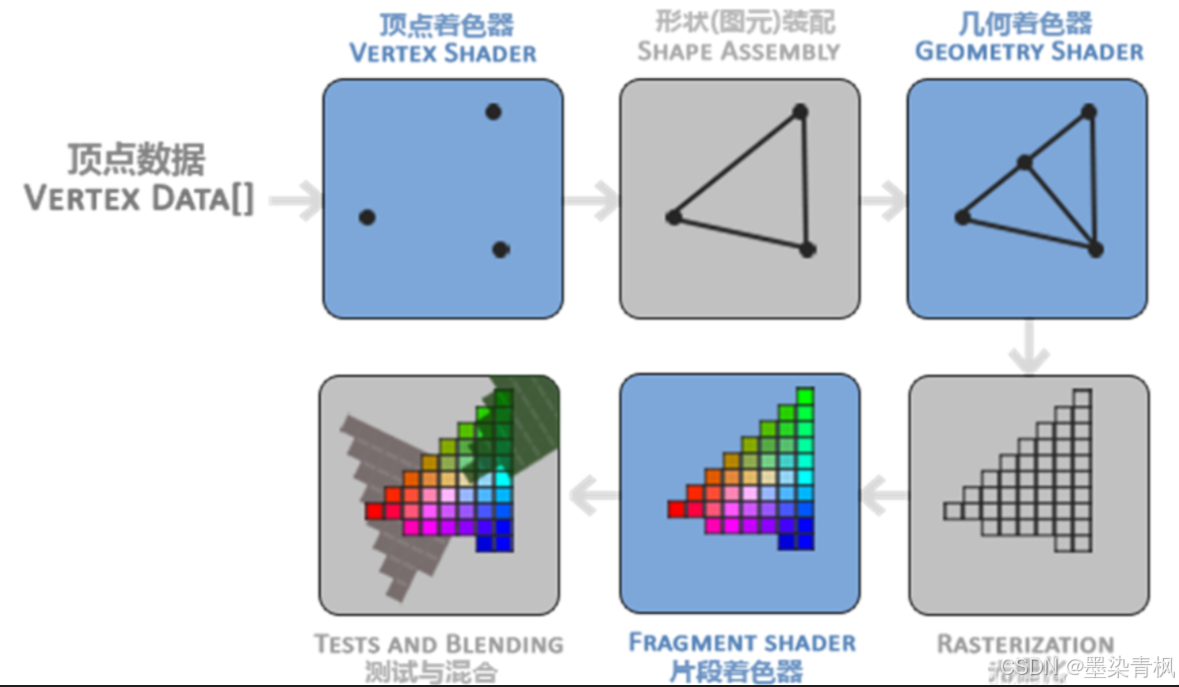

OpenGL核心渲染流程示意图

一、深入解析OpenGL本质

1.1 官方定义与核心特征

OpenGL（Open Graphics Library）是由Khronos Group维护的跨平台图形API标准，其核心特征体现在三个维度：

• 硬件抽象层：通过标准化接口屏蔽不同GPU厂商（NVIDIA/AMD/Intel）的硬件差异
• 状态机机制：通过200+个状态变量控制渲染行为（如glEnable/glDisable）
• 客户端-服务器架构：应用程序（客户端）与GPU（服务器）异步执行指令

1.2 架构分层解析

层级	职责	关键技术点
应用层	调用OpenGL API	顶点数据准备、着色器管理
驱动层	转换API指令为GPU指令	编译器优化、内存管理 着色器代码交叉编译（GLSL→SPIR-V→GPU指令集） 资源同步管理（防止CPU-GPU竞争）
硬件层	执行图形计算	流处理器、纹理单元

关键认知：OpenGL规范本身不包含具体实现，不同显卡厂商的驱动实现可能产生行为差异

1.3 核心渲染管线详解

现代OpenGL（3.0+）的可编程管线包含六个关键阶段：

1. 顶点输入：通过VBO（Vertex Buffer Object）传递几何数据
2. 顶点着色器：处理坐标变换（MVP矩阵运算）
3. 细分着色阶段：
   • 细分控制着色器（设置细分级别）
   • 固定功能细分器（生成新图元）
   • 细分评估着色器（计算新顶点坐标）
4. 几何着色器：创建/销毁图元（如粒子生成）
5. 片元着色器：计算像素颜色（光照/纹理采样）
6. 混合测试：深度测试、Alpha混合等后期处理

---

二、版本演进与技术革命

2.1 编年史与技术跃迁

版本	里程碑意义	典型特性
1.1	首个跨平台标准	glBegin/glEnd立即模式
2.0	着色器革命	GLSL 1.1、可编程管线基础
3.0	现代图形学起点	FBO核心支持、VAO标准化
4.3	计算着色器引入	GLSL 430、SSBO
4.6	Vulkan技术融合	SPIR-V支持、多线程优化

2.2 移动端生态：OpenGL ES发展史

• OpenGL ES 1.0（2003）：功能机时代的固定管线
• OpenGL ES 2.0（2007）：移动GPU可编程化起点（Android 2.2+支持）
• OpenGL ES 3.2（2015）：对标桌面级4.3功能（纹理压缩、计算着色器）

2.3 Vulkan与OpenGL的关系

Vulkan作为OpenGL的继任者，在以下方面进行革新：

• 多线程友好：显式控制命令提交（可提升CPU利用率300%+）
• 更低开销：Draw Call提交开销降至OpenGL的1/10
• 延迟优化：VR应用延迟降低15-20ms
• 跨API兼容：支持与OpenGL互操作

学习建议：先掌握OpenGL核心概念，再过渡到Vulkan学习曲线更平滑

---

三、OpenGL技术生态全景

3.1 开发工具链

工具类型	代表项目	功能描述
窗口管理	GLFW	跨平台上下文创建/事件处理
扩展加载	GLEW/Glad	获取新版OpenGL功能入口
数学库	GLM	矩阵/向量运算优化库
调试工具	RenderDoc	图形API调用分析

3.2 着色器开发环境

• Shadertoy：在线GLSL编写与实时预览
• Visual Studio插件：GLSL语法高亮与编译检查
• NSight Graphics：NVIDIA官方调试套件

3.3 行业应用案例深度解析

1. 游戏开发：《我的世界》Java版使用LWJGL封装OpenGL 3.3核心模式
   • 区块渲染优化：使用实例化渲染（glDrawArraysInstanced）
   • 阴影处理：深度贴图与PCF滤波
2. 工业设计：CATIA V5的实时渲染模块
   • 抗锯齿处理：MSAA多重采样
   • 大模型处理：细分曲面技术
3. 医疗成像：3D Slicer的体绘制模块
   • 传输函数：通过片元着色器实现组织分类
   • 光线投射：GPU加速的体素遍历算法

---

四、学习前的必要准备

4.1 编程语言基础要求

OpenGL作为图形API需要依托宿主语言实现，本教程选用C++作为开发语言，主要基于以下考量：

要求等级	必须掌握的C++特性	OpenGL应用场景示例
基础	类与对象管理	封装Shader类、纹理对象
中级	指针与内存管理	显存数据映射、回调函数处理
高级	模板与泛型编程	数学库封装、资源管理器构建

4.2 数学基础要求与学习策略

三维图形开发本质上是数学的工程化实践，以下是关键数学领域及其应用频率：

数学分支	使用场景	重点掌握内容
线性代数	坐标变换/光照计算	矩阵乘法顺序（列优先 vs 行优先） 齐次坐标的透视除法 法线向量的特殊变换规则

4.3 开发环境预配置清单

确保准备好以下工具以顺畅学习：

1. Visual Studio 2022 Community（包含C++桌面开发组件）
2. GLFW 3.3.8二进制包
3. GLM 0.9.9.8数学库
4. STB_image图像加载库
