BM100-K系列开关量输入信号隔离器

1. 产品概述

BM100-K系列开关量输入信号隔离器是一款高性能的信号处理设备，专为工业自动化控制系统设计。该产品支持干接点或NAMUR型接近开关输入，并通过继电器或晶体管实现隔离输出。其核心功能包括输入输出逻辑控制（同相/反相可调）、线路故障检测功能（可选），以及输入、输出、电源三端隔离，确保信号传输的稳定性和安全性。适用于需要电气隔离和信号转换的工业场景，如PLC控制、设备状态监测等。

2. 产品特点

高兼容性：

支持干接点或NAMUR型接近开关输入，适配多种工业传感器。

灵活配置：

输出类型可选继电器（最大负载250V AC/2A）或晶体管（支持集电极/发射极输出）。

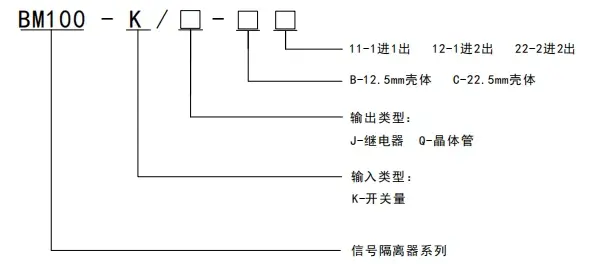

通道配置支持1进1出、1进2出、2进2出，满足不同控制需求。

智能功能：

通过拨码开关设置输入输出逻辑（同相/反相）。

可选线路故障检测功能（断线或短路时触发告警）。

宽电源适配：

支持20~35V DC或20~265V AC/DC供电，适应多种工业电源环境。

高可靠性：

三端隔离设计（输入、输出、电源），绝缘强度≥1500V AC。

防护等级IP20，工作温度范围-20℃~+60℃。

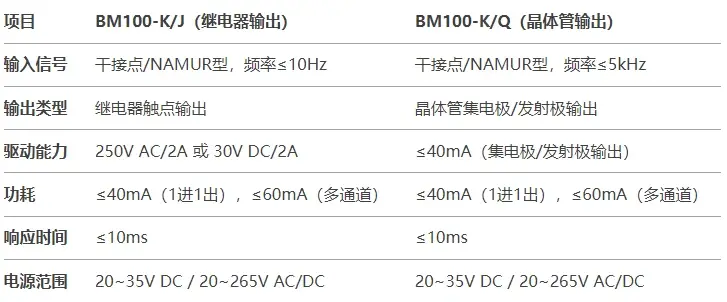

3. 技术参数

4.外形尺寸图

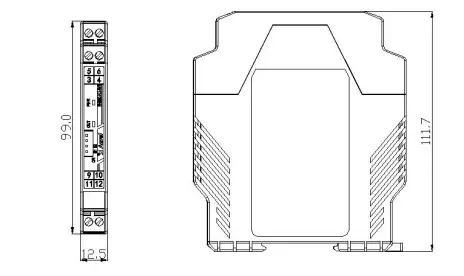

BM100-K/□-B11 壳体尺寸图：

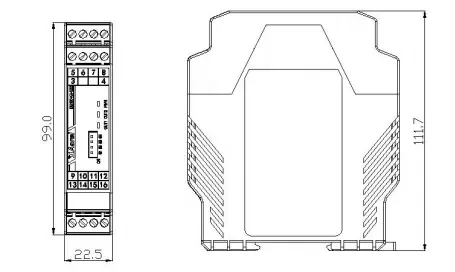

BM100-K/□-C□□壳体尺寸图：

5. 应用场景

工业自动化：PLC信号隔离、设备状态反馈。

安全控制系统：故障检测与告警输出。

过程控制：传感器信号转换与传输。
