AVL（平衡二叉树）

news 来源：原创 2025/5/3 18:22:34

1. AVL树的概念

2. AVL树节点定义

3. AVL树的插入

4. AVL树的旋转

4.1 左单旋

4.2 右单旋

4.3 左右双旋

4.4 右左双旋

5. AVL树的验证

6. AVL树的查找

7. AVL树的性能

1. AVL树的概念

二叉搜索树虽可以缩短查找的效率，但如果数据有序或接近有序二叉搜索树将退化为单支树，查找元素相当于在顺序表中搜索元素，效率低下。因此，两位俄罗斯的数学家G.M.Adelson-Velskii 和E.M.Landis在1962年发明了一种解决上述问题的方法：

当向二叉搜索树中插入新结点后，如果能保证每个结点的左右子树高度之差的绝对值不超过1(超过1需要对树中的结点进行调整)，即可降低树的高度，从而减少平均搜索长度。

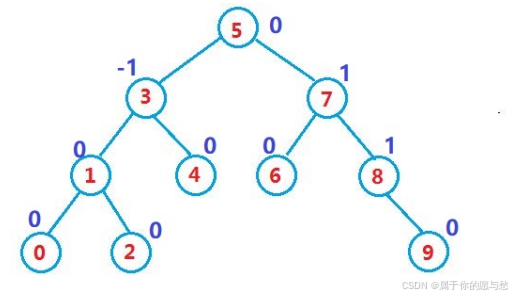

AVL树可以是一棵空树，也可以是具有以下性质的一棵二叉搜索树：

树的左右子树都是AVL树。
树的左右子树高度之差（简称平衡因子）的绝对值不超过1（-1/0/1）。

如果一棵二叉搜索树的高度是平衡的，它就是AVL树。如果它有n个结点，其高度可保持在O(logN)，搜索时间复杂度也是O(logN)

注意： 这里所说的二叉搜索树的高度是平衡的是指，树中每个结点左右子树高度之差的绝对值不超过1（右子树高度减左子树的高度），因为只有满二叉树才能做到每个结点左右子树高度之差均为0。

2. AVL树节点定义

我们这里直接实现KV模型的AVL树（KV就是键值对），为了方便后续的操作，这里将AVL树中的结点定义为三叉链结构，并在每个结点当中引入平衡因子（右子树高度-左子树高度）。除此之外，还需编写一个构造新结点的构造函数，由于新构造结点的左右子树均为空树，于是将新构造结点的平衡因子初始设置为0即可。

template<class K, class V>
struct AVLTreeNode
{
	//存储键值对
	pair<K, V> _kv;
	//三叉链
	AVLTreeNode<K, V>* _left;
	AVLTreeNode<K, V>* _right;
	AVLTreeNode<K, V>* _parent;
	//平衡因子（右子树高度-左子树高度）
	int _bf; // balance factor

	AVLTreeNode(const pair<K, V>& kv)
		:_kv(kv)
		, _left(nullptr)
		, _right(nullptr)
		, _parent(nullptr)
		,_bf(0)
	{}
};

3. AVL树的插入

AVL树插入结点时有以下三个步骤：

按照二叉搜索树的插入方法，找到待插入位置。
找到待插入位置后，将待插入结点插入到树中。
更新平衡因子，如果出现不平衡，则需要进行旋转。

因为AVL树本身就是一棵二叉搜索树，因此寻找结点的插入位置是非常简单的，按照二叉搜索树的插入规则：

待插入结点的key值比当前结点小就插入到该结点的左子树。
待插入结点的key值比当前结点大就插入到该结点的右子树。
待插入结点的key值与当前结点的key值相等就插入失败。

如此进行下去，直到找到与待插入结点的key值相同的结点判定为插入失败，或者最终走到空树位置进行结点插入。

与二叉搜索树插入结点不同的是，AVL树插入结点后需要更新树中结点的平衡因子，因为插入新结点后可能会影响树中某些结点的平衡因子。

由于一个结点的平衡因子是否需要更新，是取决于该结点的左右子树的高度是否发生了变化，因此插入一个结点后，该结点的祖先结点的平衡因子可能需要更新。

所以我们插入结点后需要倒着往上更新平衡因子，更新规则如下：

新增结点在parent的右边，parent的平衡因子++
新增结点在parent的左边，parent的平衡因子−−

每更新完一个结点的平衡因子后，都需要进行以下判断：

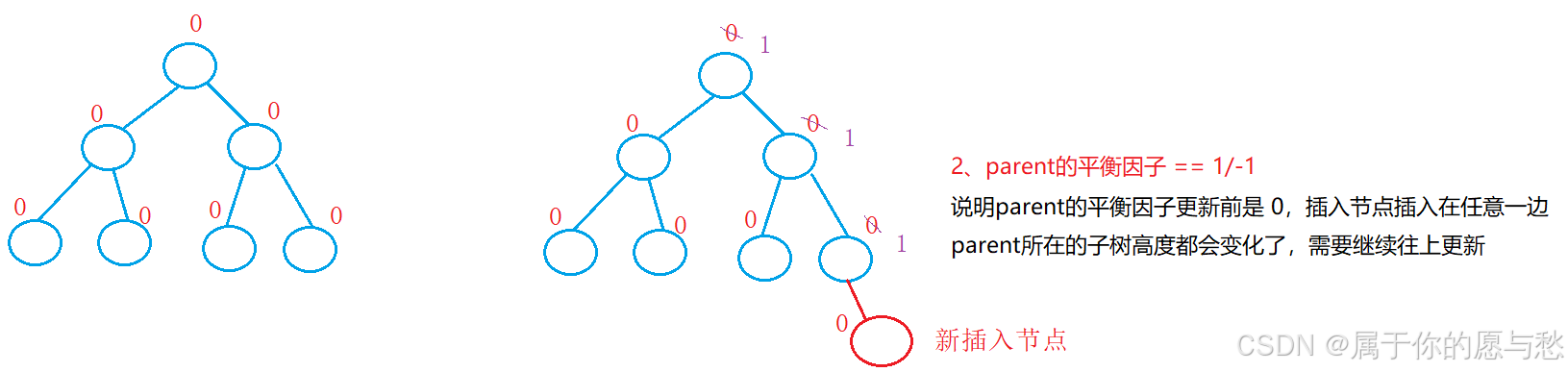

如果parent的平衡因子等于-1或者1，表明还需要继续往上更新平衡因子。

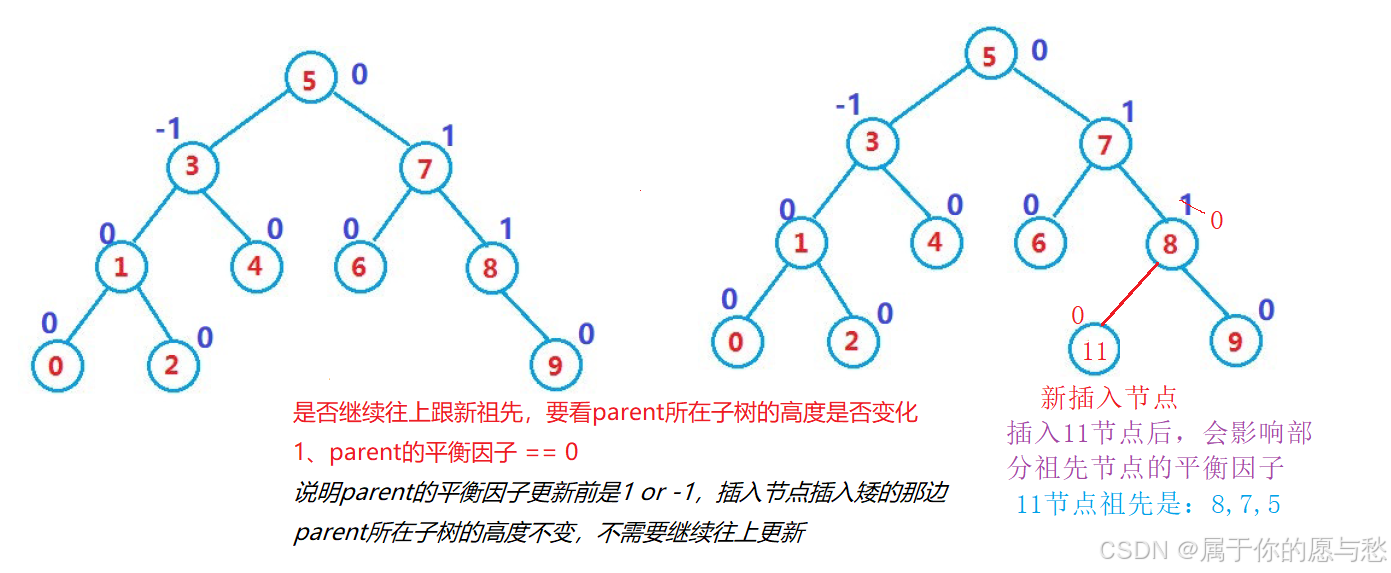

如果parent的平衡因子等于0，表明无需继续往上更新平衡因子了。

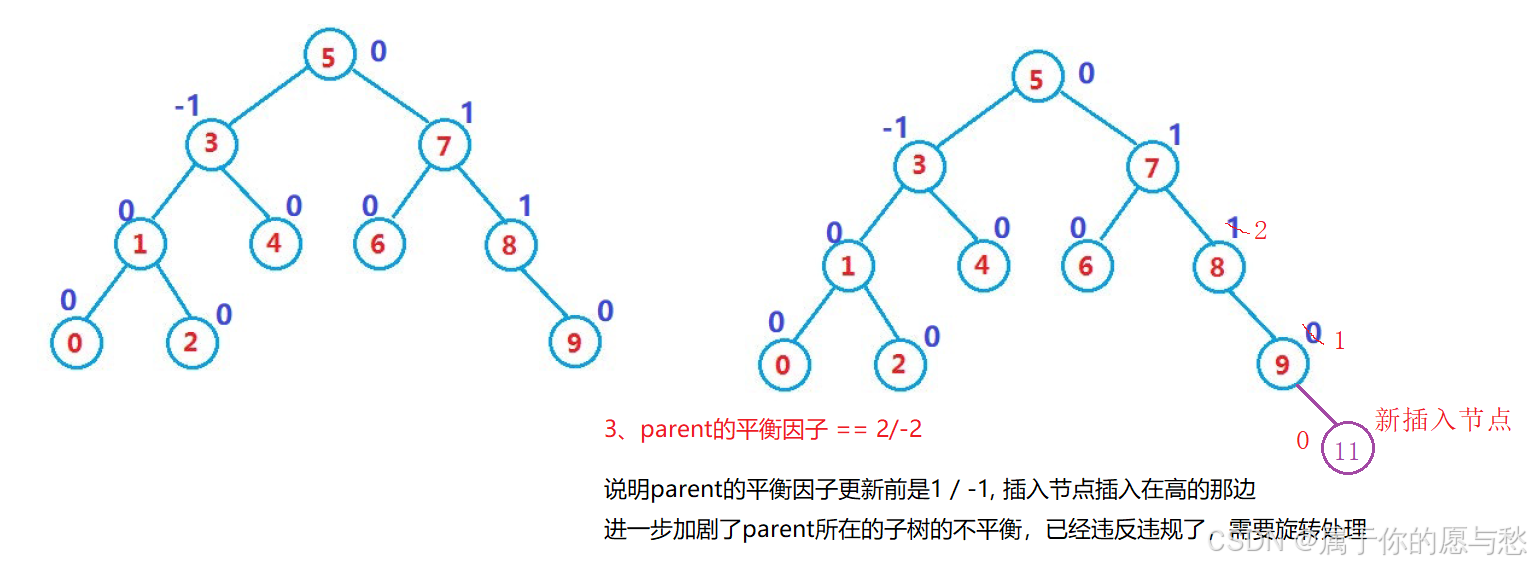

如果parent的平衡因子等于-2或者2，表明此时以parent结点为根结点的子树已经不平衡了，需要进行旋转处理。

判断理由说明：

parent更新后的平衡因子	分析
-1或1	只有0经过−−/++操作后会变成-1/1，说明新结点的插入使得parent的左子树或右子树增高了，即改变了以parent为根结点的子树的高度，从而会影响parent的父结点的平衡因子，因此需要继续往上更新平衡因子。
0	只有-1/1经过++/−−操作后会变成0，说明新结点插入到了parent左右子树当中高度较矮的一棵子树，插入后使得parent左右子树的高度相等了，此操作并没有改变以parent为根结点的子树的高度，从而不会影响parent的父结点的平衡因子，因此无需继续往上更新平衡因子。
-2或2	此时parent结点的左右子树高度之差的绝对值已经超过1了，不满足AVL树的要求，因此需要进行旋转处理。
注意： parent的平衡因子在更新前只可能是-1/0/1（AVL树中每个结点的左右子树高度之差的绝对值不超过1）。

说明一下：由于我们插入结点后需要倒着往上进行平衡因子的更新，所以我们将AVL树结点的结构设置为了三叉链结构，这样我们就可以通过父指针找到其父结点，进而对其平衡因子进行更新。

若是在更新平衡因子的过程当中，出现了平衡因子为-2/2的结点，这时我们需要对以该结点为根结点的树进行旋转处理，而旋转处理分为四种，在进行分类之前我们首先需要进行以下分析：

我们将插入结点称为cur，将其父结点称为parent，那么我们更新平衡因子时第一个更新的就是parent结点的平衡因子，更新完parent结点的平衡因子后，若是需要继续往上进行平衡因子的更新，那么我们必定要执行以下逻辑：

cur = parent;
parent = parent->_parent;

这里我想说明的是：当parent的平衡因子为-2/2时，cur的平衡因子必定是-1/1而不会是0。
理由如下：
若cur的平衡因子是0，那么cur一定是新增结点，而不是上一次更新平衡因子时的parent，否则在上一次更新平衡因子时，会因为parent的平衡因子为0而停止继续往上更新。
而cur是新增结点的话，其父结点的平衡因子更新后一定是-1/0/1，而不可能是-2/2，因为新增结点最终会插入到一个空树当中，在新增结点插入前，其父结点的状态有以下两种可能：

其父结点是一个左右子树均为空的叶子结点，其平衡因子是0，新增结点插入后其平衡因子更新为-1/1。（此时cur = parent，parent等于parent->_parent，继续向上判断平衡因子）
其父结点是一个左子树或右子树为空的结点，其平衡因子是-1/1，新增结点插入到其父结点的空子树当中，使得其父结点左右子树当中较矮的一棵子树增高了，新增结点后其平衡因子更新为0。（更新为0就不继续往上判断祖先的平衡因子了）

综上所述，当parent的平衡因子为-2/2时，cur的平衡因子必定是-1/1而不会是0。

根据此结论，我们可以将旋转处理分为以下四类：

当parent的平衡因子为-2，cur的平衡因子为-1时，进行右单旋。（单纯左边高）
当parent的平衡因子为2，cur的平衡因子为1时，进行左单旋。（单纯右边高）
当parent的平衡因子为-2，cur的平衡因子为1时，进行左右双旋。（整体左边高，子树右边高）
当parent的平衡因子为2，cur的平衡因子为-1时，进行右左双旋。（整体右边高，子树左边高）

并且，在进行旋转处理后就无需继续往上更新平衡因子了，因为旋转后树的高度变为插入之前了，即树的高度没有发生变化，也就不会影响其父结点的平衡因子了。具体原因请看后面的旋转讲解。

总结：同号单旋，异号双旋

bool Insert(const pair<K, V>& kv)
{
	//当AVL是空数，第一次插入
	if (_root == nullptr)
	{
		_root = new Node(kv);
		return true;
	}

	Node* parent = nullptr;
	Node* cur = _root;
	while (cur)
	{
		if (cur->_kv.first < kv.first)
		{
			parent = cur;
			cur = cur->_right;
		}
		else if (cur->_kv.first > kv.first)
		{
			parent = cur;
			cur = cur->_left;
		}
		else
		{
			//数据冗余，插入失败
			return false;
		}
	}

	cur = new Node(kv);
	if (parent->_kv.first < kv.first)
	{
		parent->_right = cur;
	}
	else
	{
		parent->_left = cur;
	}
	cur->_parent = parent;

	// 更新平衡因子
	while (parent)
	{
		//插入元素在父亲左边
		if (cur == parent->_left)
			parent->_bf--;
		else
			//插入元素在父亲右边
			parent->_bf++;

		if (parent->_bf == 0)
		{
			//更新结束（新增结点把parent左右子树矮的那一边增高了，此时左右高度一致）
			//parent树的高度没有发生变化，不会影响其父结点及以上结点的平衡因子
			break;
		}
		else if (parent->_bf == 1 || parent->_bf == -1)
		{
			// 继续往上更新
			cur = parent;
			parent = parent->_parent;
		}
		else if (parent->_bf == 2 || parent->_bf == -2)
		{
			// 不平衡了，旋转处理
			if (parent->_bf == 2 && cur->_bf == 1)
			{
				RotateL(parent);
			}
			else if (parent->_bf == -2 && cur->_bf == -1)
			{
				RotateR(parent);
			}
			else if (parent->_bf == 2 && cur->_bf == -1)
			{
				RotateRL(parent);
			}
			else
			{
				RotateLR(parent);
			}
			//旋转后就一定平衡了，无需继续往上更新平衡因子(旋转后树高度变为插入之前了)
			break;
		}
		else
		{
			//在插入前树的平衡因子就有问题
			assert(false);
		}
	}

	return true;
}

4. AVL树的旋转

4.1 左单旋

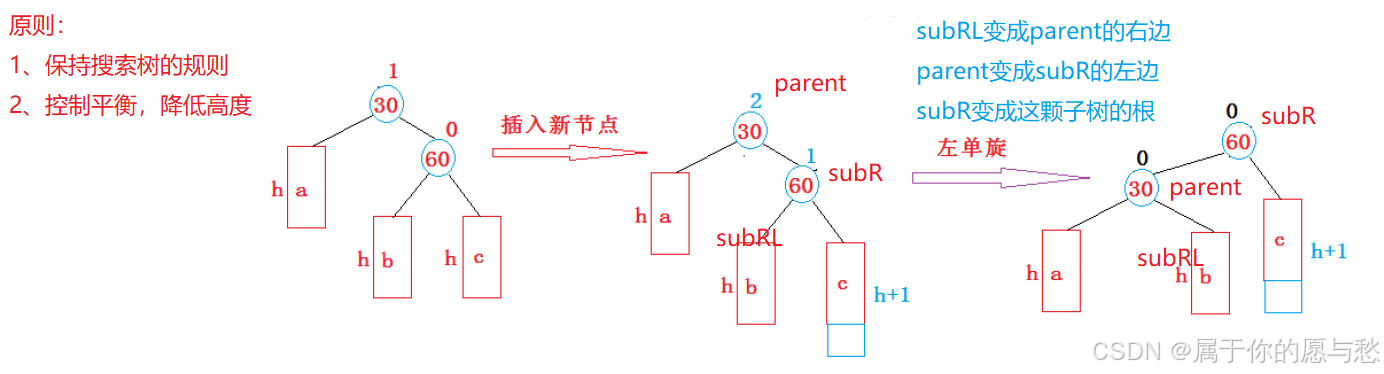

旋转示意图如下：

左单旋的步骤如下：

让subR的左子树作为parent的右子树。
让parent作为subR的左子树。
让subR作为整个子树的根。
更新平衡因子。

左单旋后满足二叉搜索树的性质：

subR的左子树当中结点的值本身就比parent的值大，因此可以作为parent的右子树。
parent及其左子树当中结点的值本身就比subR的值小，因此可以作为subR的左子树。

可以看到，经过左单旋后，树的高度变为插入之前了，即树的高度没有发生变化，所以左单旋后无需继续往上更新平衡因子。

代码如下：

//左旋
void RotatrL(Node* parent)
{
	Node* parentParent = parent->_parent;
	Node* subR = parent->_right;
	Node* subRl = subR->_left;
	parent->_right = subRl;
	subR->_left = parent;
	//subRl可能为空，因此需要判断,不能直接更新其内保存的父节点
	if (subRl)
	{
		subRl->_parent = parent;
	}

	parent->_parent = subR;
	//建立parentParent和subR之间的关系
	if (parentParent)
	{
		if (parentParent->_left == parent)
		{
			parentParent->_left = subR;
		}
		else
		{
			parentParent->_right = subR;
		}
		subR->_parent = parentParent;
	}
	else
	{
		_root = subR;
	}
	//旋转要修改parent和subR的平衡因子
	parent->_bf = 0;
	subR->_bf = 0;
}

注意： 结点是三叉链结构，改变结点关系时需要跟着改变父指针的指向。

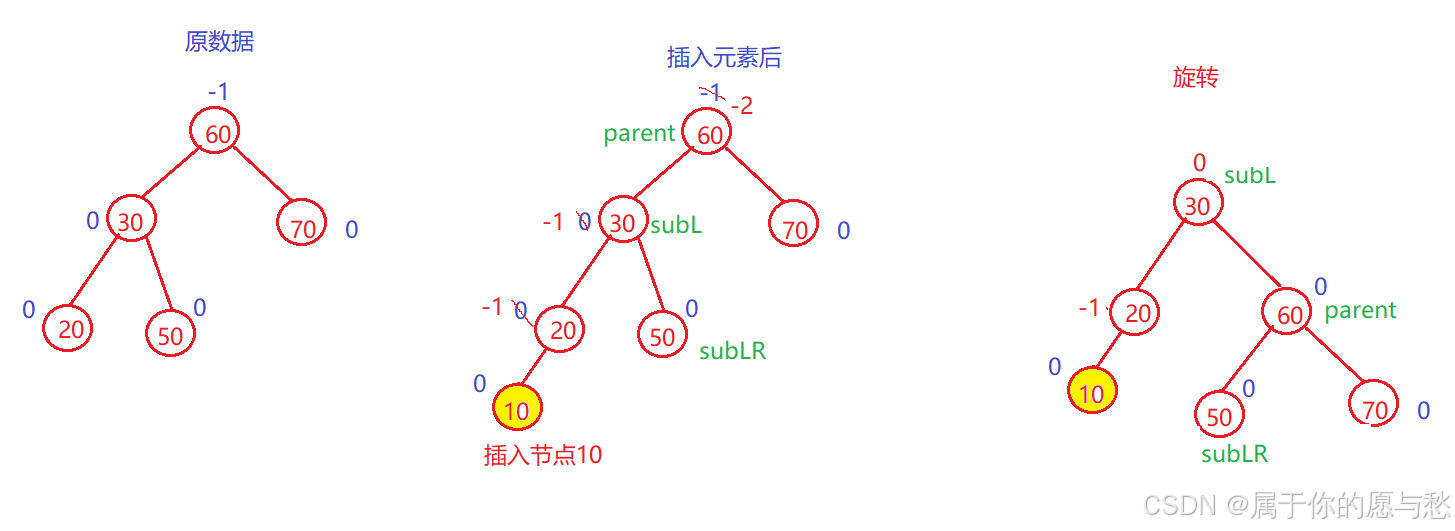

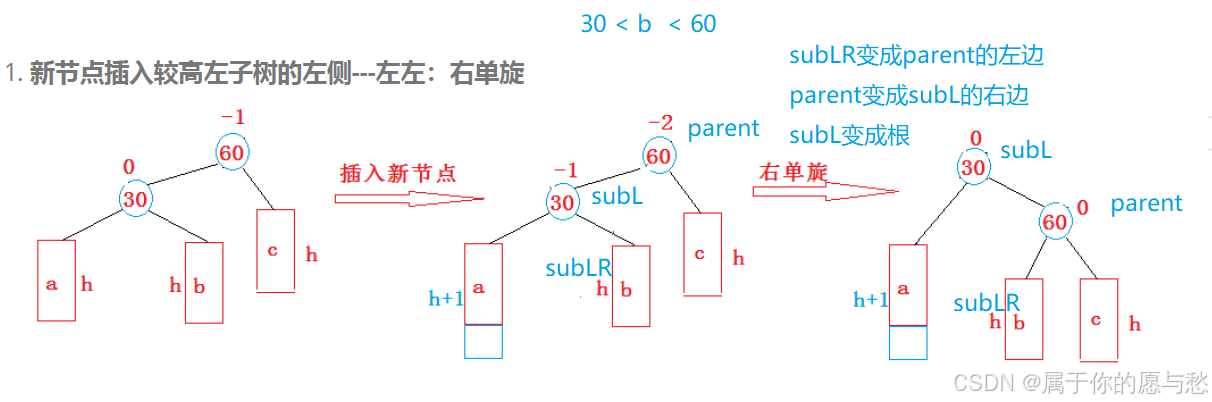

4.2 右单旋

右单旋的步骤如下：

让subL的右子树作为parent的左子树。
让parent作为subL的右子树。
让subL作为整个子树的根。
更新平衡因子。

右单旋后满足二叉搜索树的性质：

subL的右子树当中结点的值本身就比parent的值小，因此可以作为parent的左子树。
parent及其右子树当中结点的值本身就比subL的值大，因此可以作为subL的右子树。

平衡因子更新如下：

可以看到，经过右单旋后，树的高度变为插入之前了，即树的高度没有发生变化，所以右单旋后无需继续往上更新平衡因子。

代码如下：

//右旋
void RotatrR(Node* parent)
{
	Node* parentParent = parent->_parent;
	Node* subL = parent->_left;
	Node* subLR = subL->_right;
	parent->_left = subLR;
	subL->_right = parent;
	if (subLR)
	{
		subLR->_parent = parent;
	}
	parent->_parent = subL;
	if (parentParent == nullptr)
	{
		subL->_parent = nullptr;
		_root = subL;
	}
	else
	{
		if (parentParent->_left == parent)
		{
			parentParent->_left = subL;
		}
		else
		{
			parentParent->_right = subL;
		}
		subL->_parent = parentParent;
	}
	subL->_bf = parent->_bf = 0;
}

注意： 结点是三叉链结构，改变结点关系时需要跟着改变父指针的指向。

4.3 左右双旋

左右双旋：树整体左边高，但左侧树的子树部分是右边高（所以先对子树进行左旋在对整颗树进行右旋）

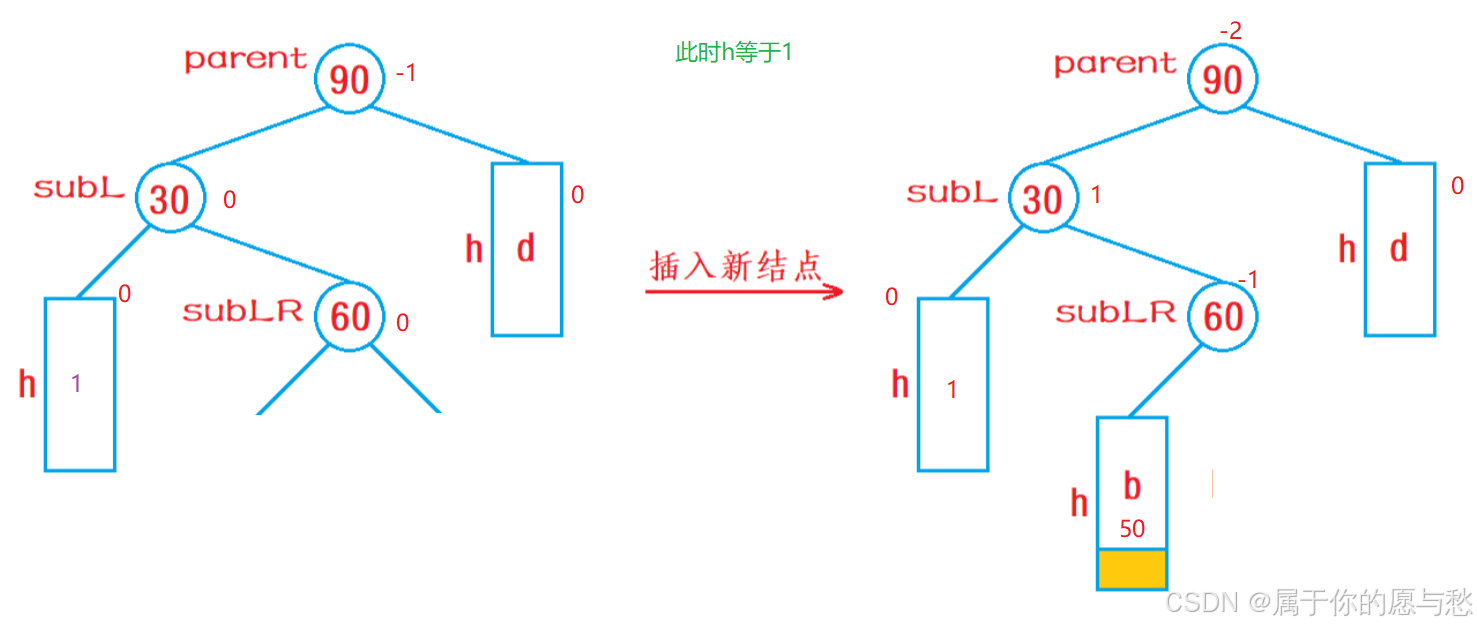

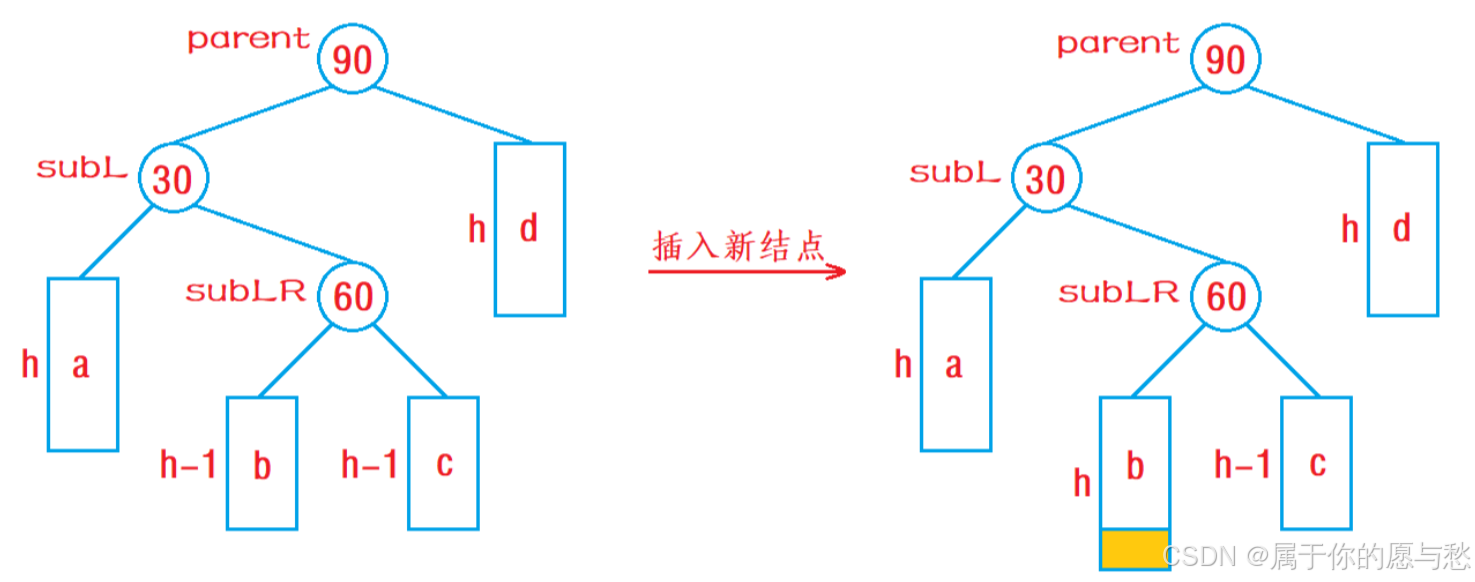

1、插入新结点

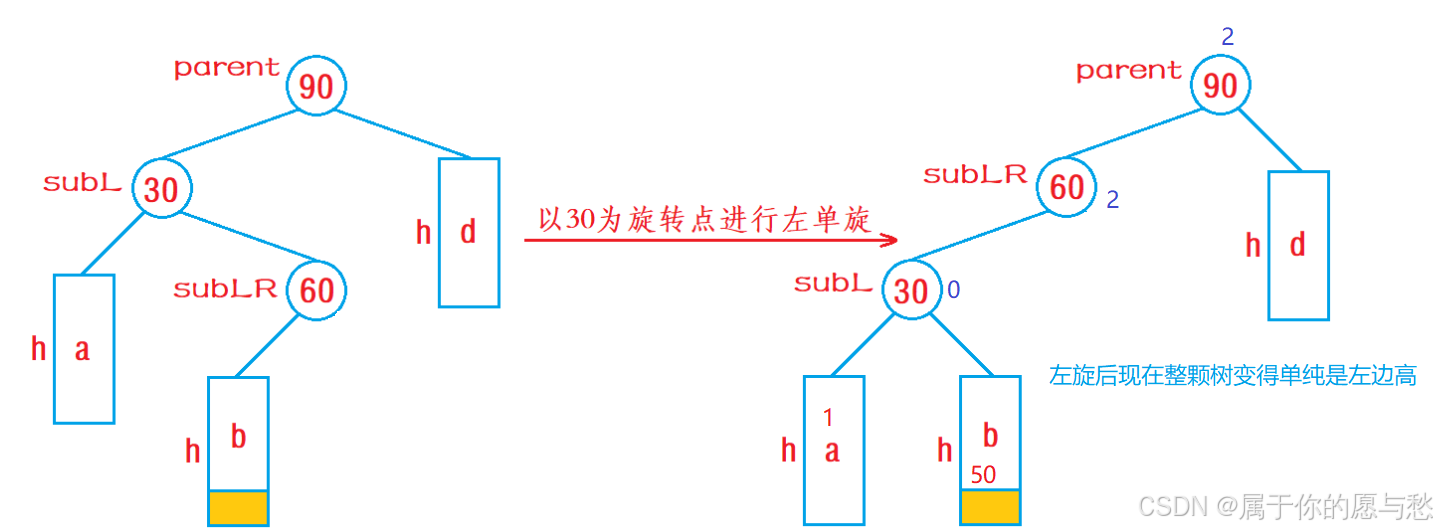

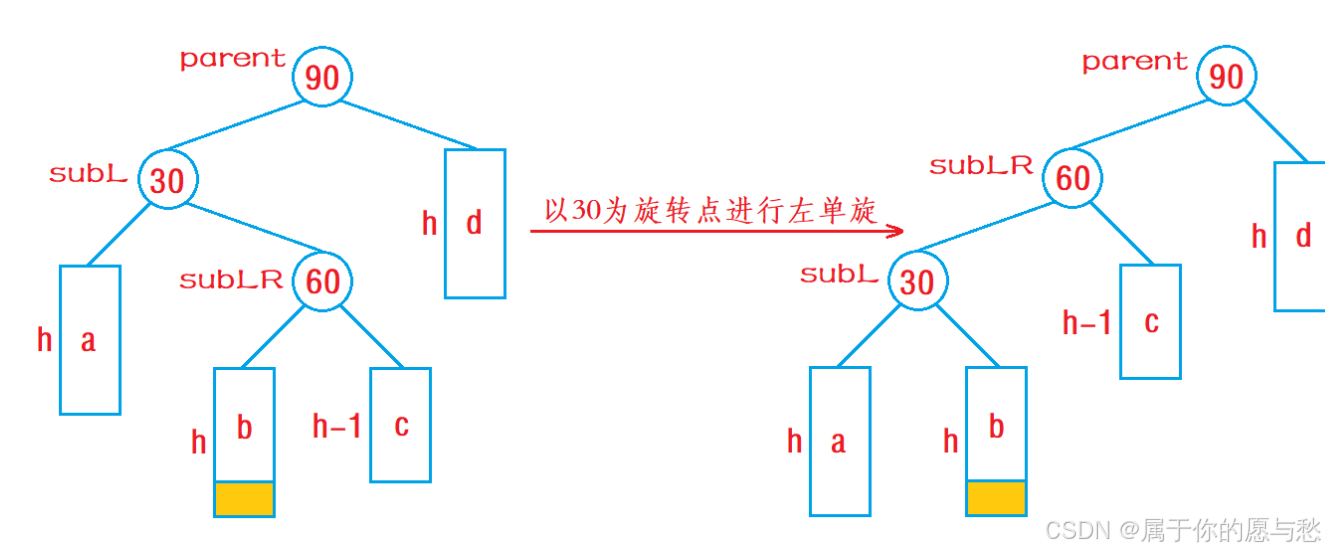

2、以30为旋转点进行左单旋。

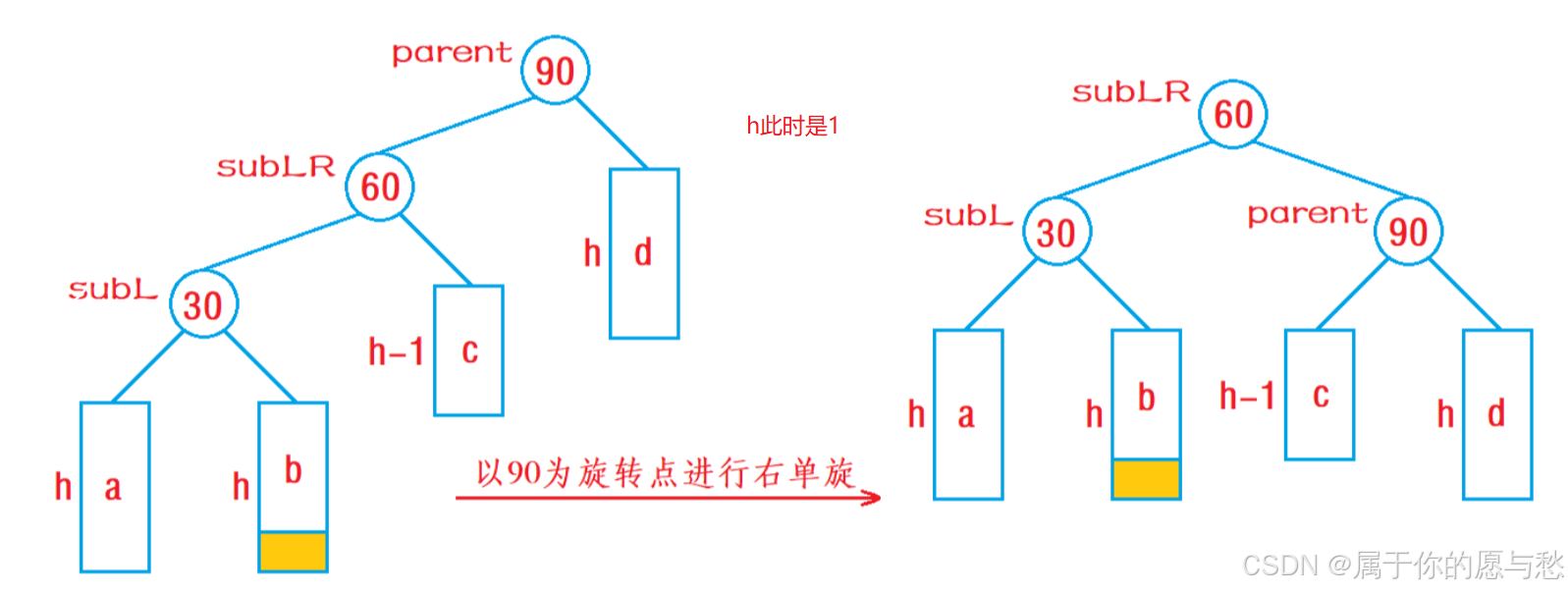

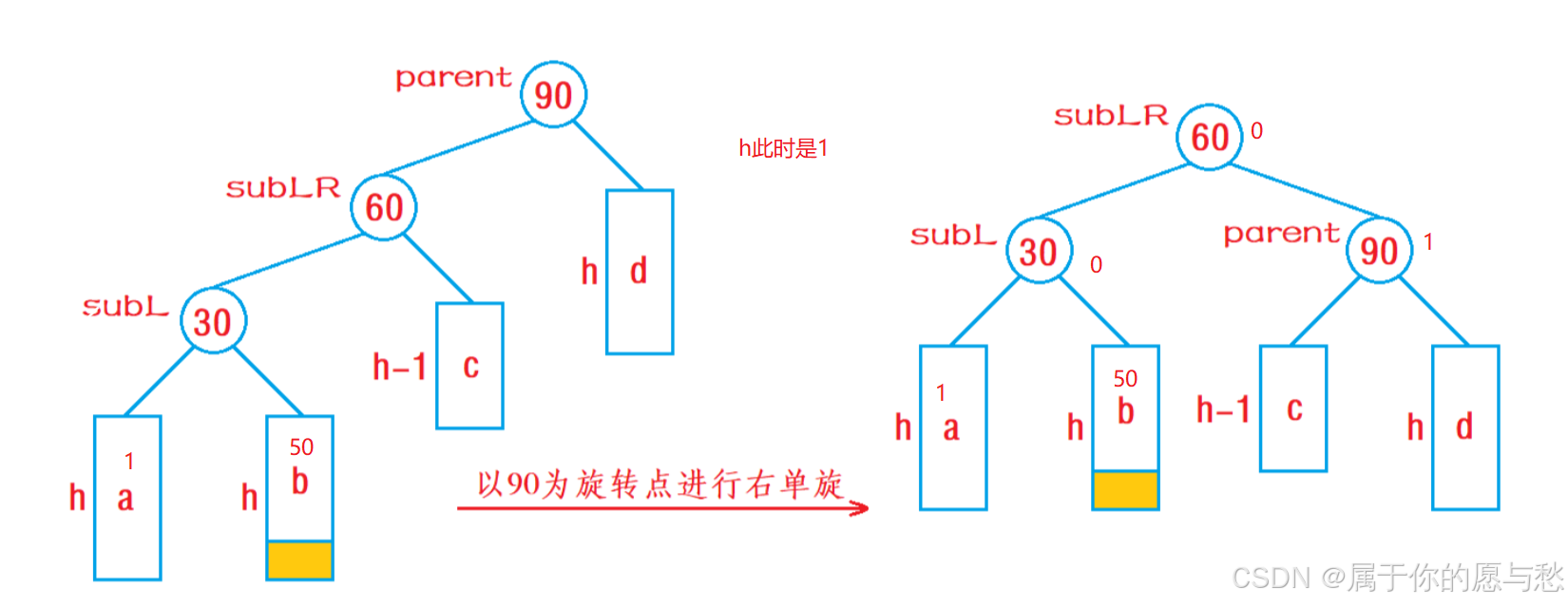

3、以90为旋转点进行右单旋。

左右双旋的步骤如下：

以subL为旋转点进行左单旋。
以parent为旋转点进行右单旋。
更新平衡因子。

左右双旋后满足二叉搜索树的性质：

左右双旋后，实际上就是让subLR的左子树和右子树，分别作为subL和parent的右子树和左子树，再让subL和parent分别作为subLR的左右子树，最后让subLR作为整个子树的根（结合图理解）。

subLR的左子树当中的结点本身就比subL的值大，因此可以作为subL的右子树。
subLR的右子树当中的结点本身就比parent的值小，因此可以作为parent的左子树。
经过步骤1/2后，subL及其子树当中结点的值都就比subLR的值小，而parent及其子树当中结点的值都就比subLR的值大，因此它们可以分别作为subLR的左右子树。

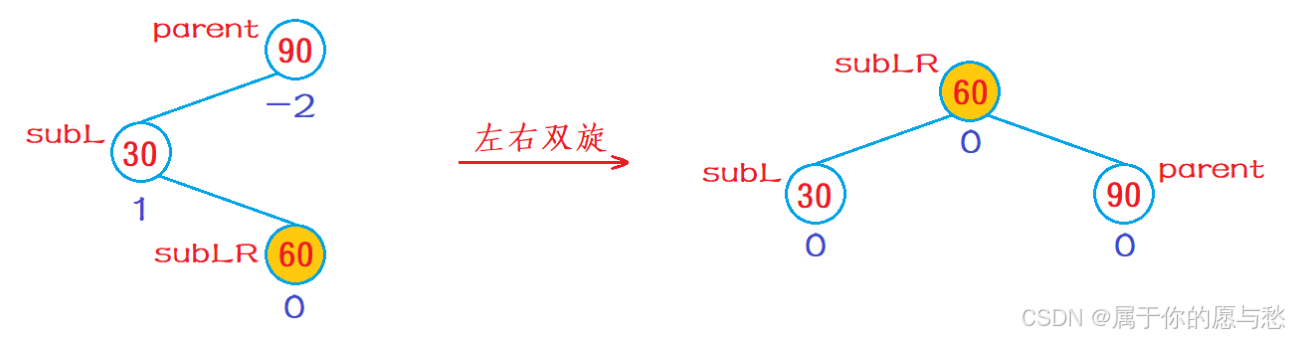

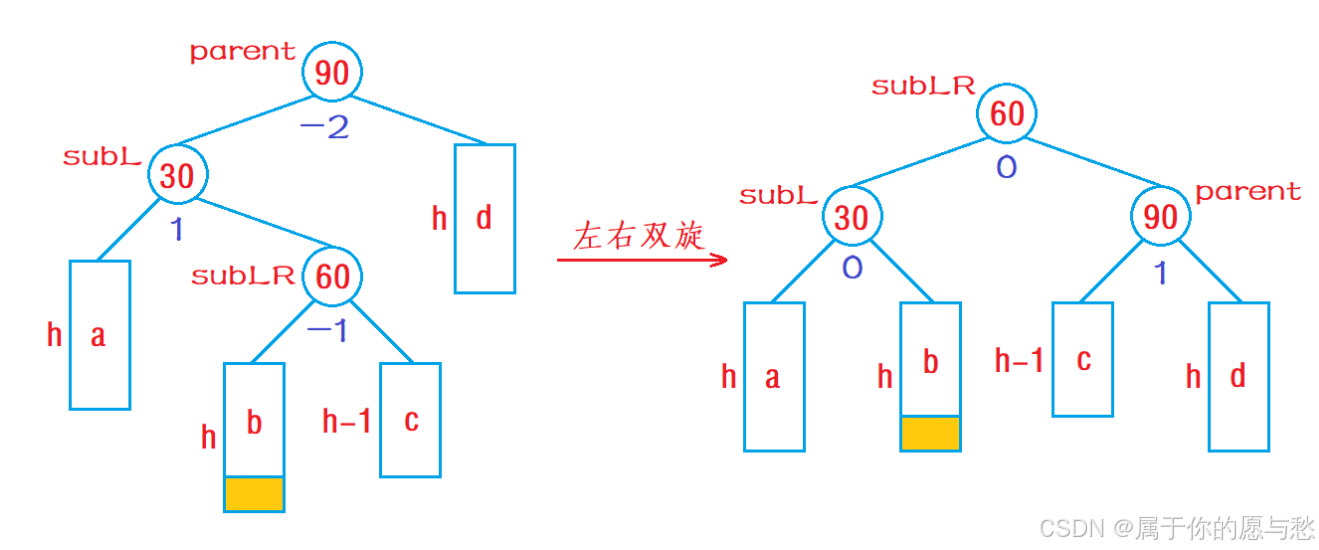

左右双旋后，平衡因子的更新随着subLR原始平衡因子的不同分为以下三种情况：

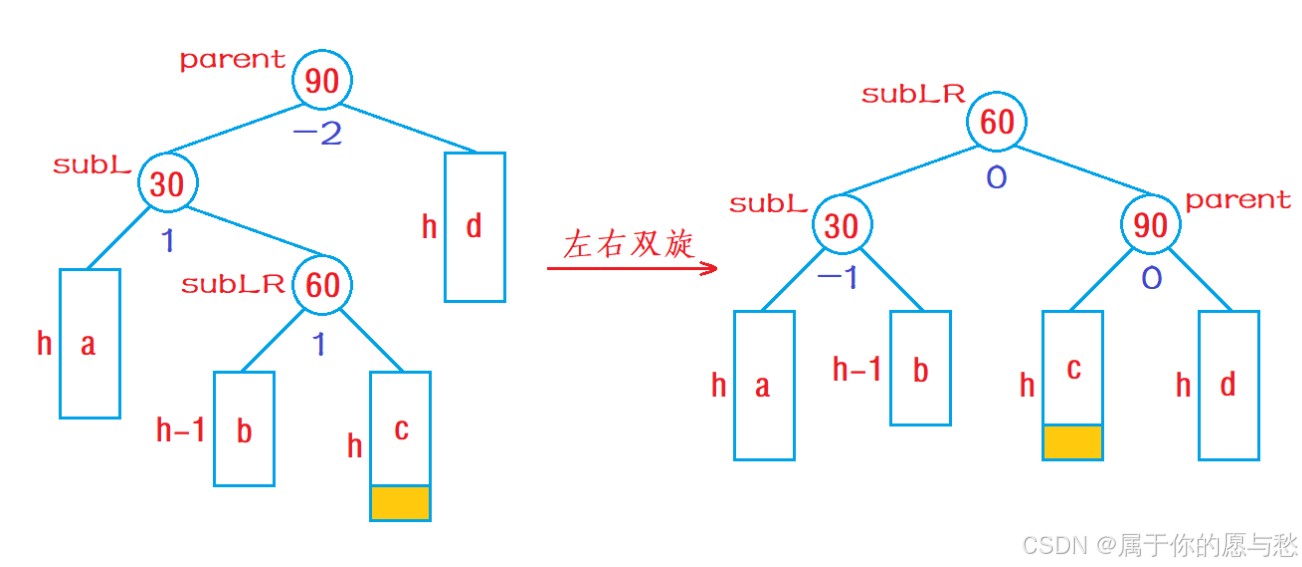

1、当subLR原始平衡因子是-1时，左右双旋后parent、subL、subLR的平衡因子分别更新为1、0、0

2、当subLR原始平衡因子是1时，左右双旋后parent、subL、subLR的平衡因子分别更新为0、-1、0

1、当subLR原始平衡因子是0时，左右双旋后parent、subL、subLR的平衡因子分别更新为0、0、0

可以看到，经过左右双旋后，树的高度变为插入之前了，即树的高度没有发生变化，所以左右双旋后无需继续往上更新平衡因子

代码如下：

//先左旋在右旋
void RotateLR(Node* parent)
{
	Node* subL = parent->_right;
	Node* subLR = subL->_right;
	//提前记录subLR的平衡因子
	//因为下面双旋后subLR的平衡因子会变
	int bf = subLR->_bf;
	RotatrL(subL);
	RotatrR(parent);
	if (bf == 0)
	{
		parent->_bf = 0;
		subL->_bf = 0;
		subLR->_bf = 0;
	}
	else if (bf == 1)
	{
		subL->_bf = -1;
		subLR->_bf = 0;
		parent->_bf = 0;
	}
	else if (bf == -1)
	{
		parent->_bf = 1;
		subL->_bf = 0;
		subLR->_bf = 0;
	}
	else
	{
		assert(false);
	}
}

4.4 右左双旋

左右双旋：树整体右边高，但右侧树的子树部分是左边高（所以先对子树进行右旋在对整颗树进行左旋）

动图当中的旋转示意图如下：

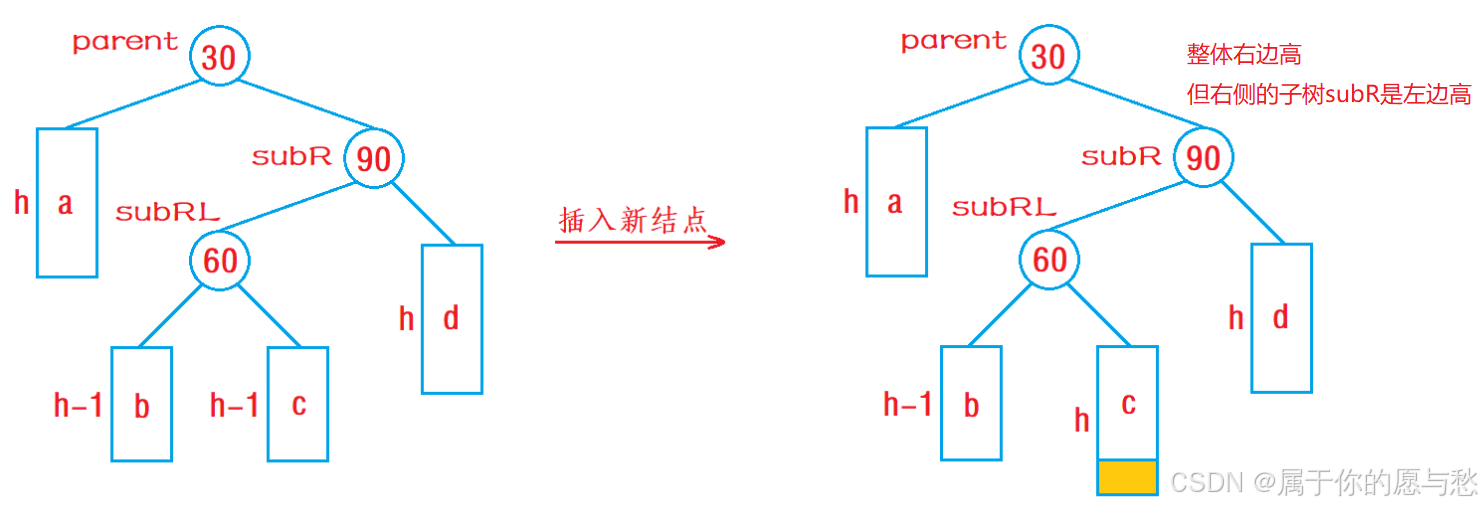

1、插入新结点

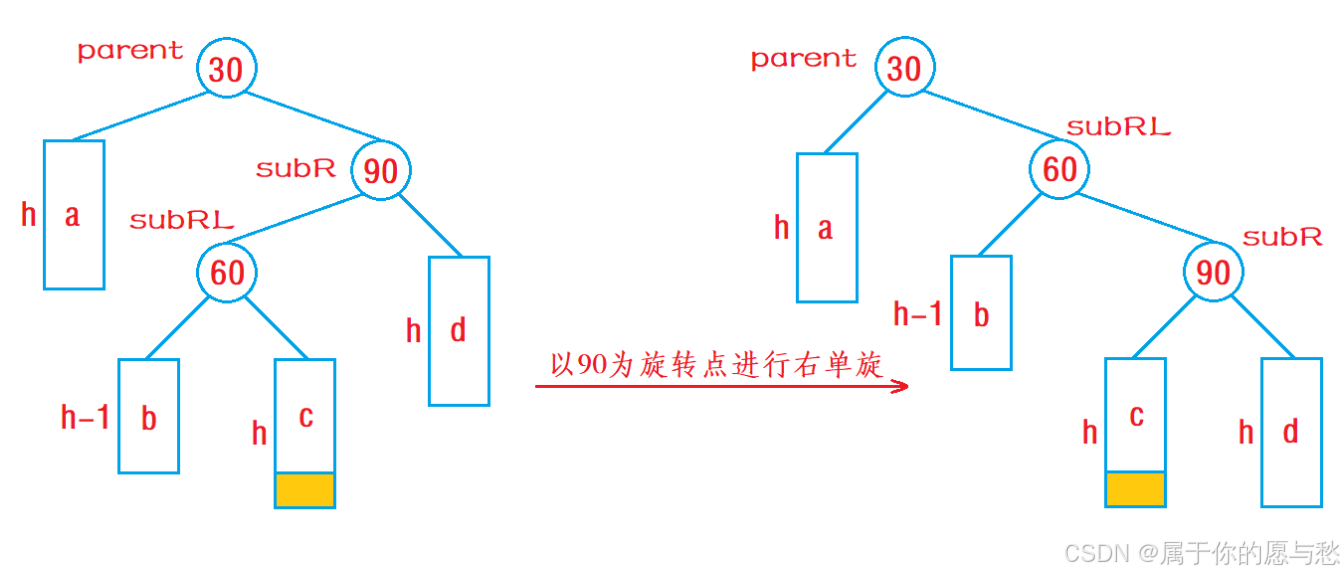

2、以90为旋转点进行右单旋。

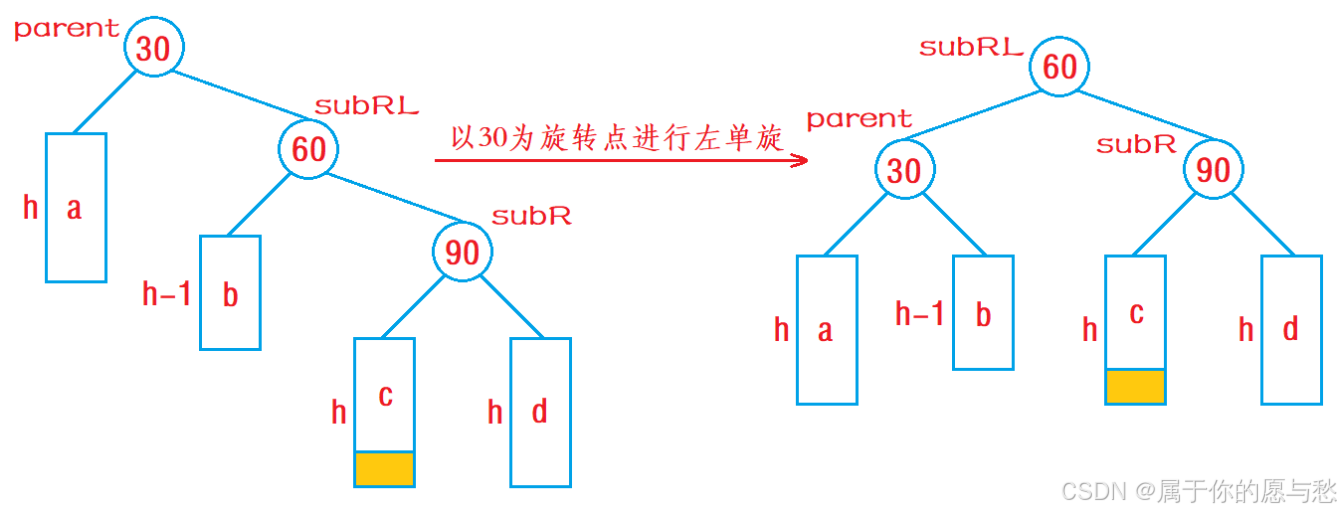

3、以30为旋转点进行左单旋。

右左双旋的步骤如下：

以subR为旋转点进行右单旋。
以parent为旋转点进行左单旋。
更新平衡因子。

右左双旋后满足二叉搜索树的性质：

右左双旋后，实际上就是让subRL的左子树和右子树，分别作为parent和subR的右子树和左子树，再让parent和subR分别作为subRL的左右子树，最后让subRL作为整个子树的根（结合图理解）。

subRL的左子树当中的结点本身就比parent的值大，因此可以作为parent的右子树。
subRL的右子树当中的结点本身就比subR的值小，因此可以作为subR的左子树。
经过步骤1/2后，parent及其子树当中结点的值都就比subRL的值小，而subR及其子树当中结点的值都就比subRL的值大，因此它们可以分别作为subRL的左右子树。

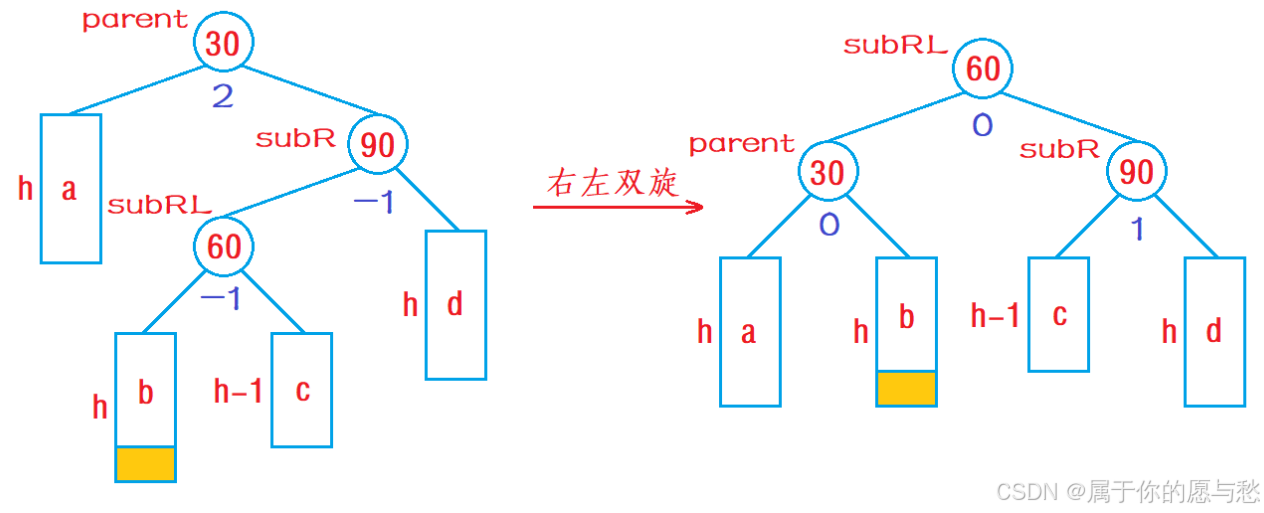

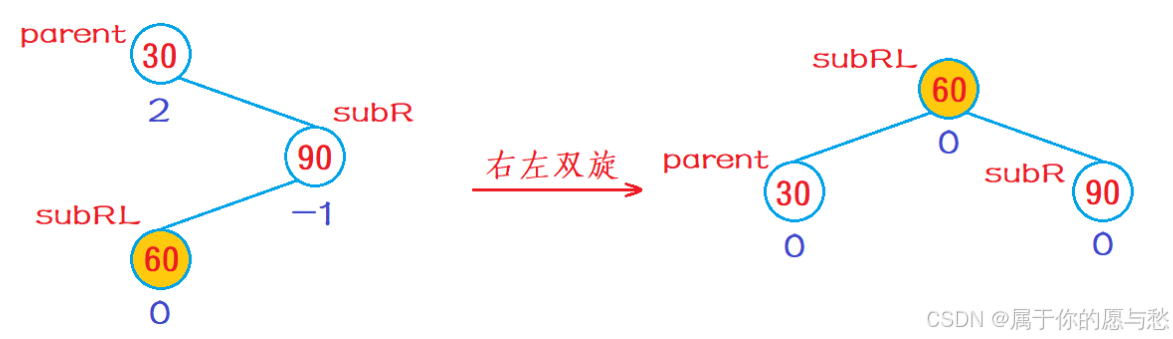

右左双旋后，平衡因子的更新随着subLR原始平衡因子的不同分为以下三种情况：

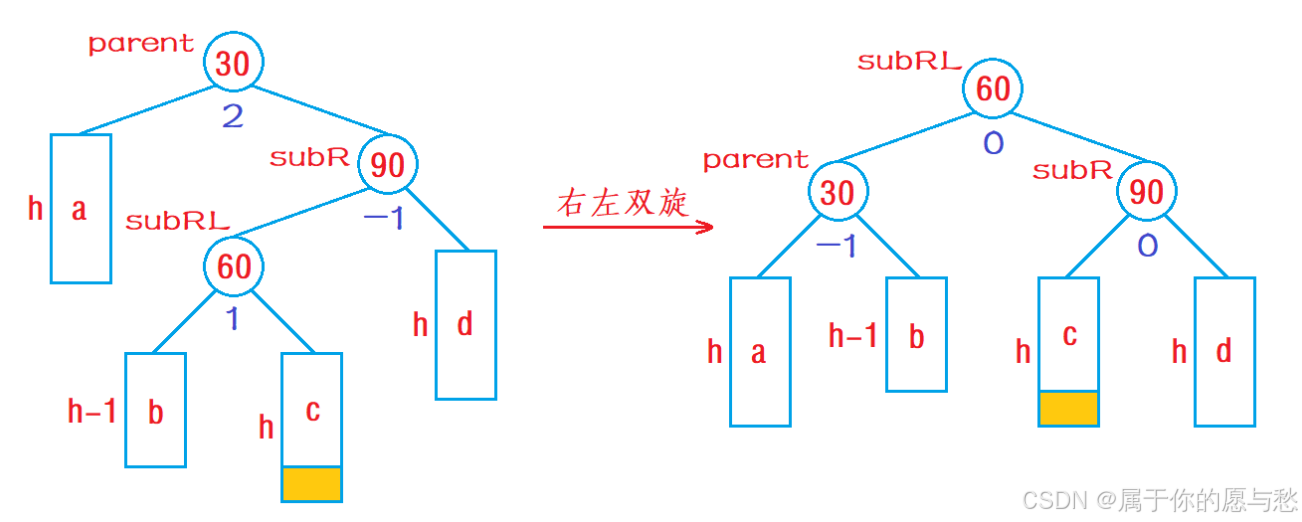

1、当subRL原始平衡因子是1时，左右双旋后parent、subR、subRL的平衡因子分别更新为-1、0、0

2、当subRL原始平衡因子是-1时，左右双旋后parent、subR、subRL的平衡因子分别更新为0、1、0

3、当subRL原始平衡因子是0时，左右双旋后parent、subR、subRL的平衡因子分别更新为0、0、0

可以看到，经过右左双旋后，树的高度变为插入之前了，即树的高度没有发生变化，所以右左双旋后无需继续往上更新平衡因子。

//先右旋在左旋
void RotateRL(Node* parent)
{
	Node* subR = parent->_right;
	Node* subRL = subR->_left;
	//提前记录subRL的平衡因子
	//因为下面双旋后subRL的平衡因子会变
	int bf = subRL->_bf;
	RotatrR(subR);
	RotatrL(parent);
	if (bf == 0)
	{
		parent->_bf = 0;
		subR->_bf = 0;
		subRL->_bf = 0;
	}
	else if (bf == 1)
	{
		subRL->_bf = 0;
		subR->_bf = 0;
		parent->_bf = -1;
	}
	else if (bf == -1)
	{
		subRL->_bf = 0;
		parent->_bf = 0;
		subR->_bf = 1;
	}
	else
	{
		assert(false);
	}
}

5. AVL树的验证

AVL树是在二叉搜索树的基础上加入了平衡性的限制，也就是说AVL树也是二叉搜索树，因此我们可以先获取二叉树的中序遍历序列，来判断二叉树是否为二叉搜索树。

代码如下：

//中序遍历
void Inorder()
{
	_Inorder(_root);
}
//中序遍历子函数
void _Inorder(Node* root)
{
	if (root == nullptr)
		return;
	_Inorder(root->_left);
	cout << root->_kv.first << " ";
	_Inorder(root->_right);
}

_Inorder在类中要用private修饰，这样类外对象只能调用Inorder，而为什么要这样做呢？

因为_root在类中是被private修饰的，所以我们这边其实就是套了一层壳

但中序有序只能证明是二叉搜索树，要证明二叉树是AVL树还需验证二叉树的平衡性，在该过程中我们可以顺便检查每个结点当中平衡因子是否正确。

采用后序遍历，变量步骤如下：

从叶子结点处开始计算每课子树的高度。（每棵子树的高度 = 左右子树中高度的较大值 + 1）
先判断左子树是否是平衡二叉树。
再判断右子树是否是平衡二叉树。
若左右子树均为平衡二叉树，则返回当前子树的高度给上一层，继续判断上一层的子树是否是平衡二叉树，直到判断到根为止。（若判断过程中，某一棵子树不是平衡二叉树，则该树也就不是平衡二叉树了）

代码如下：

bool IsBalanceTree()
{
	return _IsBalanceTree(_root);
}

int _Height(Node* root)
{
	if (root == nullptr)
		return 0;
	int leftHeight = _Height(root->_left);
	int rightHeight = _Height(root->_right);
	return leftHeight > rightHeight ? leftHeight + 1 : rightHeight + 1;
}

bool _IsBalanceTree(Node* root)
{
	if (root == nullptr)
		return true;
	//计算左右子树的高度
	int leftHeight = _Height(root->_left);
	int rightHeight = _Height(root->_right);
	int diff = rightHeight - leftHeight;
	if (diff > 1 || diff < -1)
	{
		cout << root->_kv.first <<"高度出问题";

	}

	if (diff != root->_bf)
	{
		cout << root->_kv.first << "平衡因子出问题";
		cout << endl;
	}
	return _IsBalanceTree(root->_left) && _IsBalanceTree(root->_right);
}
Node* _root = nullptr;
};

6. AVL树的查找

AVL树的查找函数与二叉搜索树的查找方式一模一样，逻辑如下：

若树为空树，则查找失败，返回nullptr。
若key值小于当前结点的值，则应该在该结点的左子树当中进行查找。
若key值大于当前结点的值，则应该在该结点的右子树当中进行查找。
若key值等于当前结点的值，则查找成功，返回对应结点。

代码如下：

//查找函数
Node* Find(const K& key)
{
	Node* cur = _root;
	while (cur)
	{
		if (key < cur->_kv.first) //key值小于该结点的值
		{
			cur = cur->_left; //在该结点的左子树当中查找
		}
		else if (key > cur->_kv.first) //key值大于该结点的值
		{
			cur = cur->_right; //在该结点的右子树当中查找
		}
		else //找到了目标结点
		{
			return cur; //返回该结点
		}
	}
	return nullptr; //查找失败
}

7. AVL树的性能

AVL树是一棵绝对平衡的二叉搜索树，其要求每个结点的左右子树高度差的绝对值都不超过1，这样可以保证查询时高效的时间复杂度，即logN。但是如果要对AVL树做一些结构修改的操作，性能非常低下，比如：插入时要维护其绝对平衡，旋转的次数比较多，更差的是在删除时，有可能一直要让旋转持续到根的位置。
因此，如果需要一种查询高效且有序的数据结构，而且数据的个数为静态的（即不会改变），可以考虑AVL树，但当一个结构经常需要被修改时，AVL树就不太适合了。
