四层板入门-stm32C8T6最小系统板

news 2025/7/4 10:31:53

跟着b站教程学了一遍如何绘制四层板，采用AD20绘制，元件封装导入的嘉立创元件库

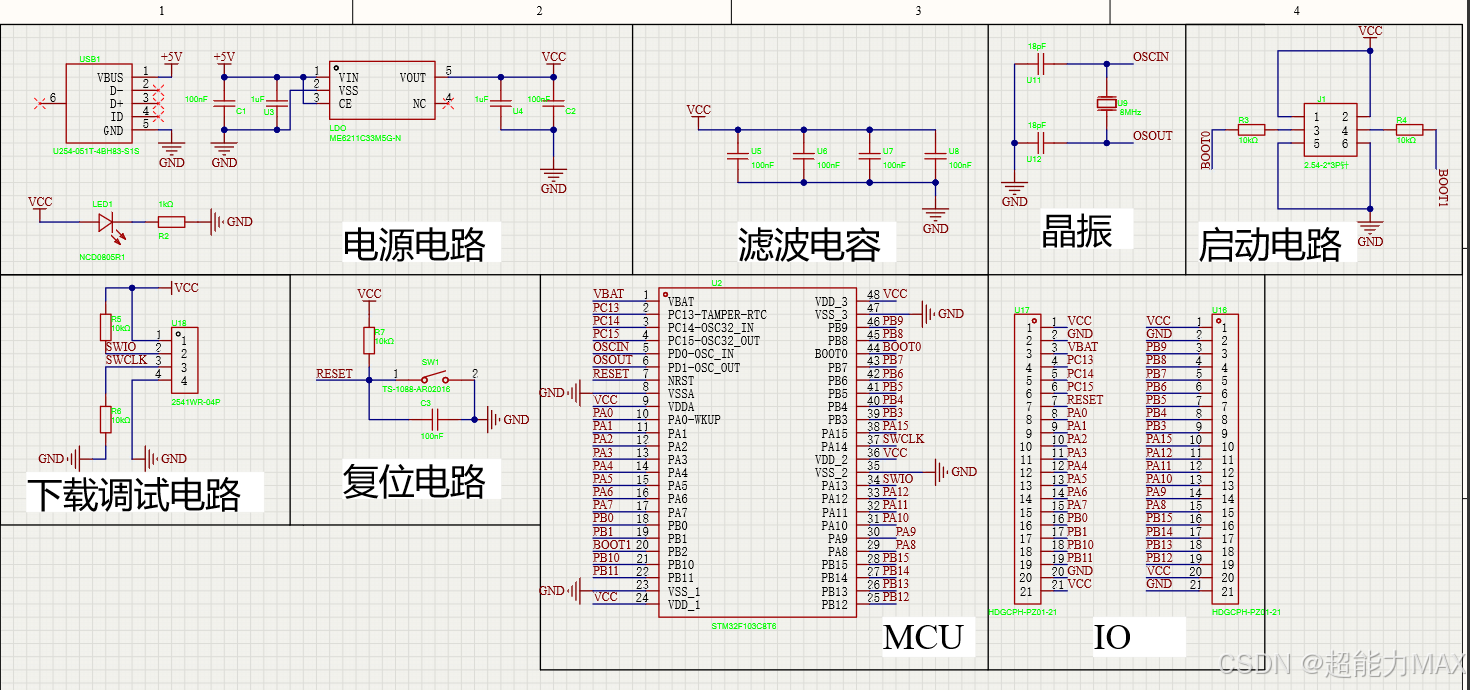

下图是最终绘出的原理图：

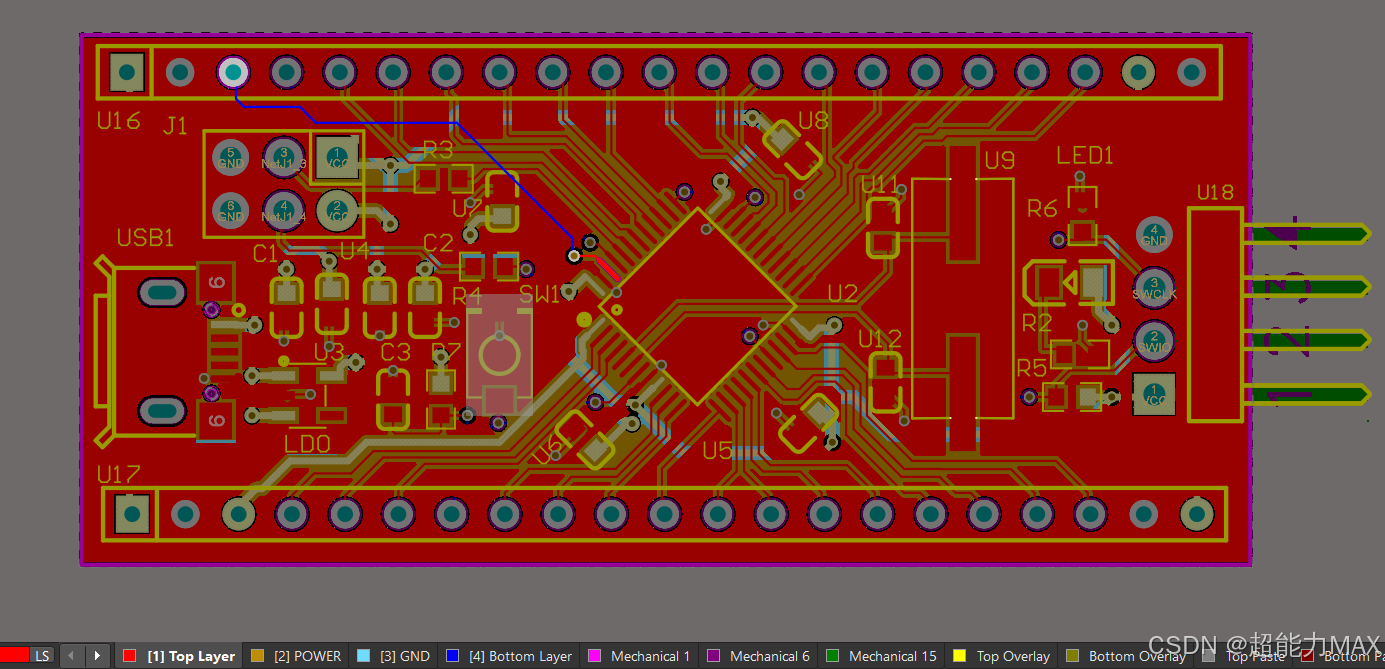

PCB：

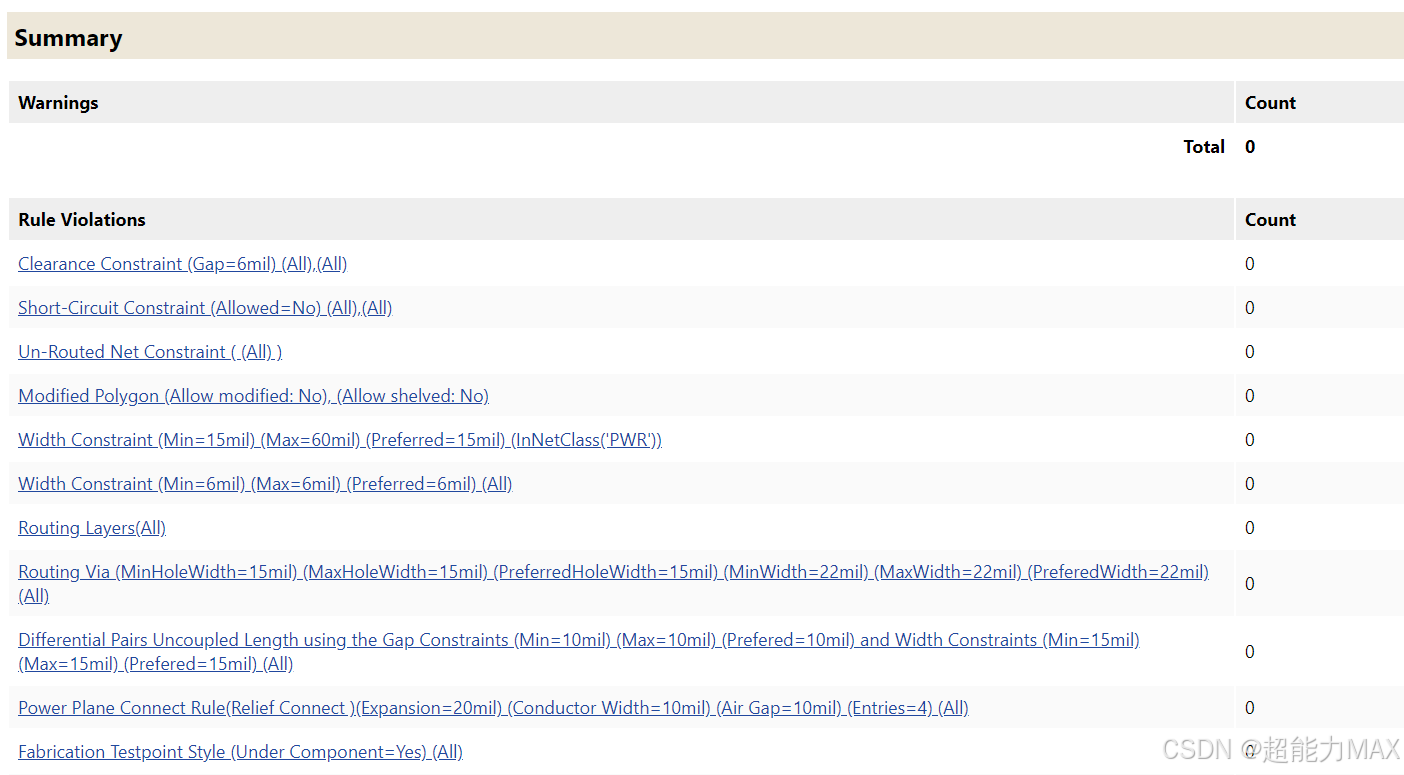

 最终DRC检查结果：

b站参考教程：

https://www.bilibili.com/video/BV1Ab411K7yp/?spm_id_from=333.1391.0.0&p=6

STM32C8T6最小系统PCB设计（滴泪和敷铜）_哔哩哔哩_bilibili

Altium Designer 20 19（入门到精通全38集）AD23|AD22四层板智能车PCB设计视频教程凡亿_哔哩哔哩_bilibili
