Nordic nRF528xxx Beacon功能开发学习方案总结
目录
概述
阶段一：硬件准备与开发环境搭建
1. 硬件认知
2. 开发环境配置
3. 基础硬件测试
阶段二：蓝牙协议栈与 Beacon 协议基础
1. BLE 协议栈学习
2. Beacon 协议解析
3. 广播参数配置
阶段三：高级功能开发
1. 动态广播数据
2. 低功耗优化
3. 安全增强
阶段四：应用测试与优化
1. 功能验证工具
2. 功耗优化策略
3. 稳定性测试
阶段五：产品化与部署
1. 硬件设计
2. 量产准备
3. 认证与合规
学习资源推荐
概述
本文主要介绍从零开始掌握基于 nRF52810 的 Beacon（如 iBeacon/Eddystone）开发全流程，涵盖硬件、协议栈、低功耗优化及产品化。
阶段一：硬件准备与开发环境搭建
1. 硬件认知
- 芯片特性：了解 nRF52810 的蓝牙 5.0 特性、64KB Flash、24KB RAM、GPIO 分配。

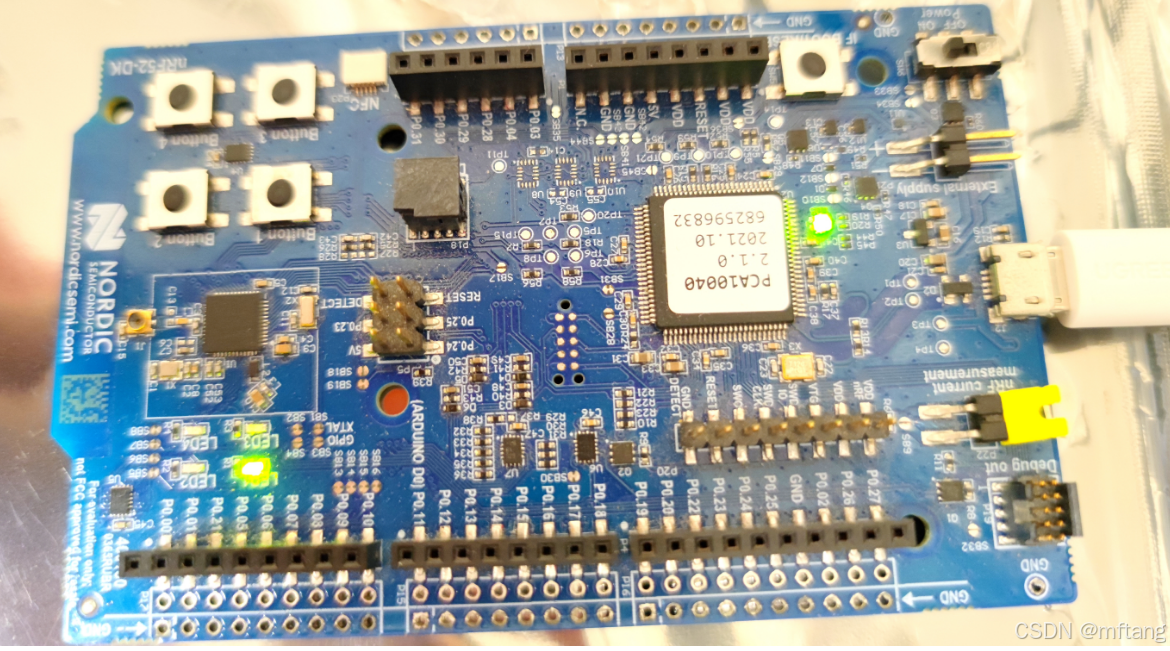

- 开发板选择：推荐使用 nRF52 DK 或兼容的第三方开发板（如 PCA10040）。
- 外设资源：熟悉板载 LED、按钮、UART 接口及调试接口（SWD）。
2. 开发环境配置
- 工具链安装：

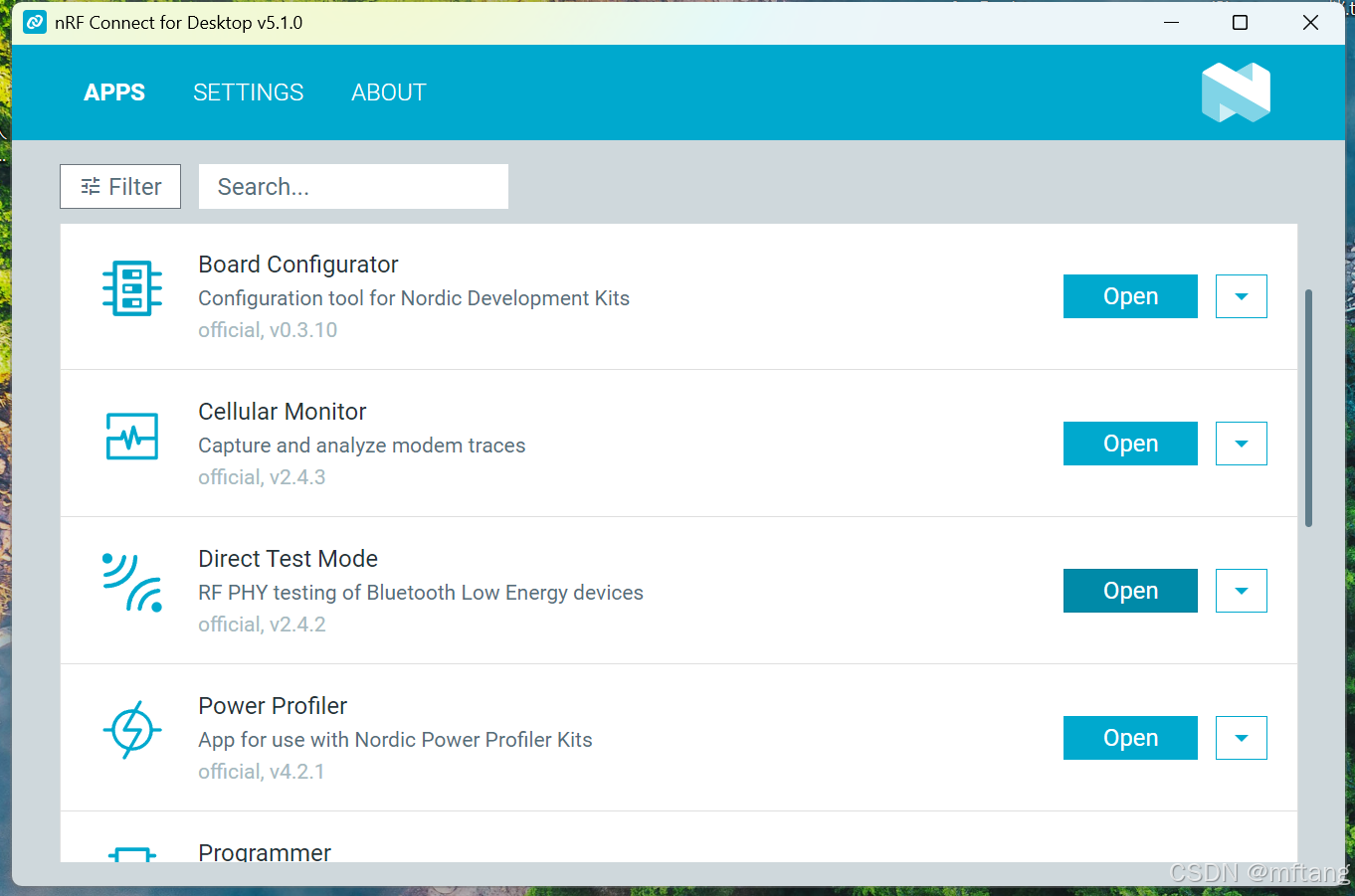

- 安装 Segger Embedded Studio 或 VSCode + nRF Connect for Desktop。
- 下载 nRF5 SDK v17.1（支持 nRF52810 的最新稳定版本）。
- 工程示例验证：
- 编译并烧录
\examples\ble_peripheral\ble_app_beacon示例，验证 Beacon 广播功能。
- 编译并烧录
3. 基础硬件测试
- GPIO 控制：实现 LED 闪烁（验证 GPIO 驱动）。
- UART 调试：通过串口打印日志（使用
app_uart模块）。
实践项目：通过按钮控制 LED，并打印状态到串口。
阶段二：蓝牙协议栈与 Beacon 协议基础
1. BLE 协议栈学习
- 广播与扫描：理解
GAP Role（Broadcaster/Observer）。 - 数据格式：掌握 Advertising Data 和 Scan Response 结构。
2. Beacon 协议解析
- iBeacon：
- 数据格式：
UUID（16字节）+Major（2字节）+Minor（2字节）+Tx Power（1字节）。 - 示例代码：修改
ble_app_beacon的ibeacon_data结构体。
- 数据格式：
- Eddystone：
- 支持帧类型：
UID,URL,TLM,EID。 - 实现方式：参考开源库（如
nRF5-Eddystone）。
- 支持帧类型：
3. 广播参数配置
- 广播间隔：调整
ADVERTISING_INTERVAL（单位：0.625ms）。 - 发射功率：通过
sd_ble_gap_tx_power_set()设置（范围：-40dBm 至 +4dBm）。
实践项目：自定义一个 iBeacon，UUID 为 E2C56DB5-DFFB-48D2-B060-D0F5A71096E0，并通过手机应用（如 nRF Connect）验证广播。
阶段三：高级功能开发
1. 动态广播数据
- 数据更新：在运行时修改广播数据（如动态 UUID 或温度值）。
- 代码实现：调用
sd_ble_gap_adv_stop()和sd_ble_gap_adv_start()重启广播。
2. 低功耗优化
- 功耗模式：使用 System ON 模式或 System OFF 模式（需唤醒源）。
- 电流测量：通过 PPK2 测量平均电流，优化广播间隔与休眠策略。
3. 安全增强
- 数据加密：在 Beacon 数据中添加加密字段（需与接收端约定解密逻辑）。
- 白名单过滤：限制接收设备（需在 Observer 端实现）。
实践项目：实现一个动态 Eddystone URL，根据环境温度更新 URL 参数（需集成温度传感器如 TMP116）。
阶段四：应用测试与优化
1. 功能验证工具
- nRF Connect App：扫描并解析 Beacon 数据。
- Wireshark + Sniffer：捕获空中数据包，分析广播内容。
2. 功耗优化策略
- 广播间隔优化：平衡响应速度与功耗（如 500ms → 2s）。
- 电源管理：关闭未使用的外设时钟（如
NRF_UART0->ENABLE = 0;）。
3. 稳定性测试
- 多设备干扰测试：验证在多个 Beacon 共存时的信号稳定性。
- 距离测试：调整发射功率，实测不同距离下的信号强度（RSSI）。
实践项目：实现 Beacon 信号强度（RSSI）的实时上报，并通过手机 App 显示距离估算。
阶段五：产品化与部署
1. 硬件设计
- PCB 布局：优化天线走线（参考 Nordic 的 Antenna Design Guide）。
- 电池管理：选择纽扣电池（CR2032）或锂聚合物电池，设计低功耗电源电路。
2. 量产准备
- 固件烧录：使用 J-Link 批量烧录工具（如
nRF Programmer）。 - 设备标识：为每个 Beacon 分配唯一 MAC 地址和 UUID。
3. 认证与合规
- 射频认证：通过 FCC/CE 认证（需测试发射功率及频偏）。
- 蓝牙 SIG 认证：确保符合 BLE 协议规范。
实践项目：设计一个 Beacon 产品的完整 BOM 表，并生成量产固件。
学习资源推荐
- 官方文档：
- nRF52810 Product Specification
- nRF5 SDK Documentation
- 实战课程：
- Udemy: BLE Embedded Programming with nRF52
- Coursera: IoT Bluetooth Low Energy (BLE) Fundamentals
- 社区支持：
- Nordic DevZone
- GitHub:
nRF5 SDK示例仓库
通过此分阶段学习方案，您将系统掌握从原型开发到产品落地的全流程技能，成为 Beacon 技术领域的实战专家！
