五、vtkFeatureEdges边过滤器

一、概述

1、vtkFeatureEdges是VTK中的一个过滤器类，用于从输入的多边形数据（vtkPolyData）中提取特征边（Feature Edge）。特征边通常是指几何模型中的边界边、非流行边、锐边或轮廓边等。

2、vtkFeatureEdges是一个非常有用的工具，特别适合用于几何处理、模型分析和可视化任务中。通过提取特征边，可以更好地理解和处理复制地几何模型。

二、主要功能

1、提取特征边

（1）边界边(Boundary Edges)：只被一个多半形使用地边，或者直线单元

（2）非流行边(Non-Manifold Edges)：被三个以上地多变形共用地边

（3）特征边(Feature Edges)：被两个三角形使用且二面角大于特征角地边

（4）流行边(Mainifold Edges)：只被两个多边形使用地边

2、可定制性

（1）可以通过设置角度阈值来控制特征边地提取

（2）可以选择提取特定类型地边

三、常用方法

1、BoundaryEdgesOn、BoundaryEdgesOff

开启或禁用边界边的提取

2、FeatureEdgesOn、FeatureEdgesOff

开启或禁用特征边的提取

3、ManifoldEdgesOn、ManifoldEdgesOff

 开启或禁用流行边的提取

4、NonManifoldEdgesOn、NonManifoldEdgesOff

开启或禁用非流行边的提取

5、ColoringOn、ColoringOff

启用或禁用边的颜色区分

6、SetFeatureAngle(double angle)

设置特征边的角度阈值

7、update()

执行过滤器并生成输出

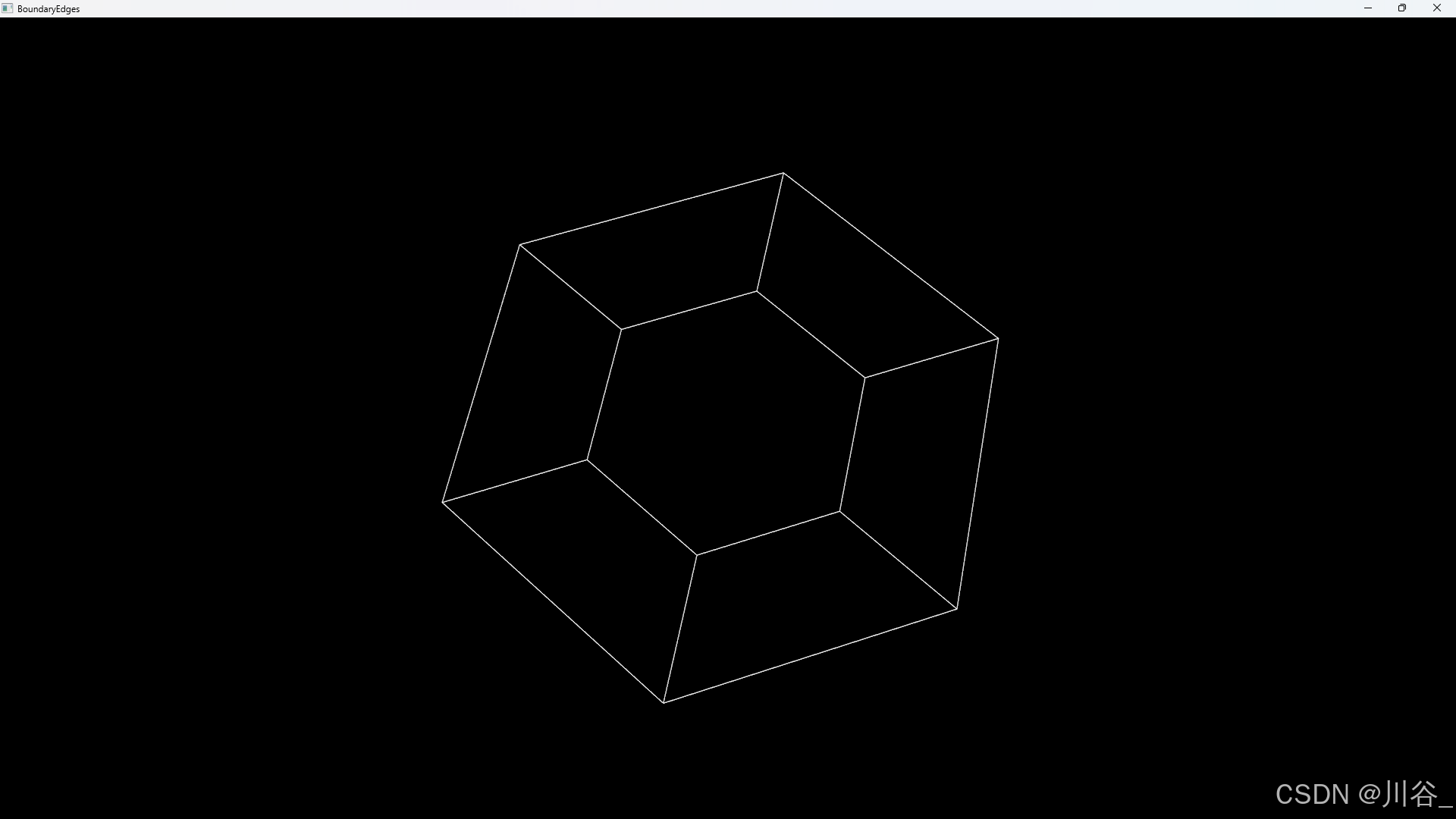

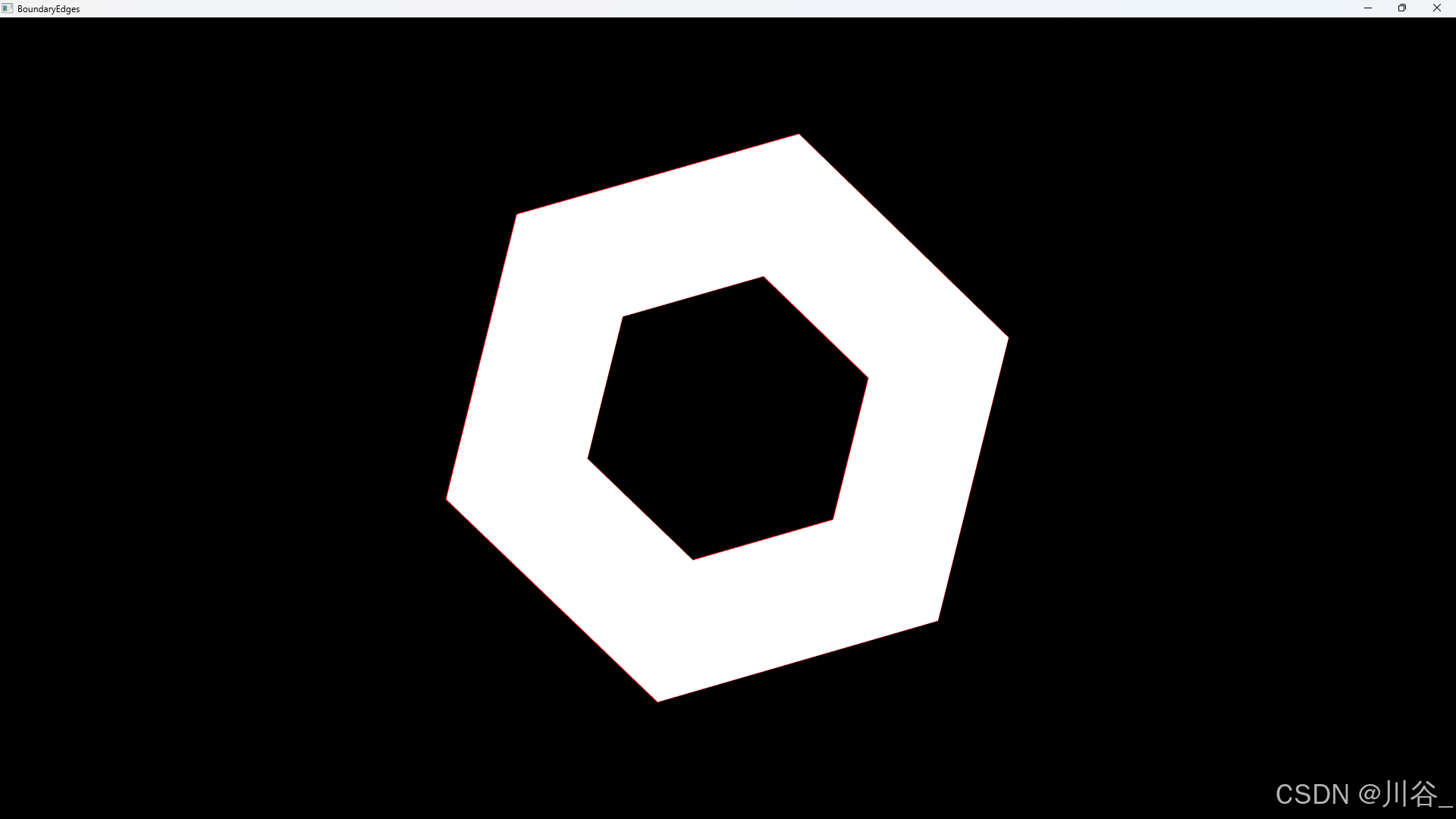

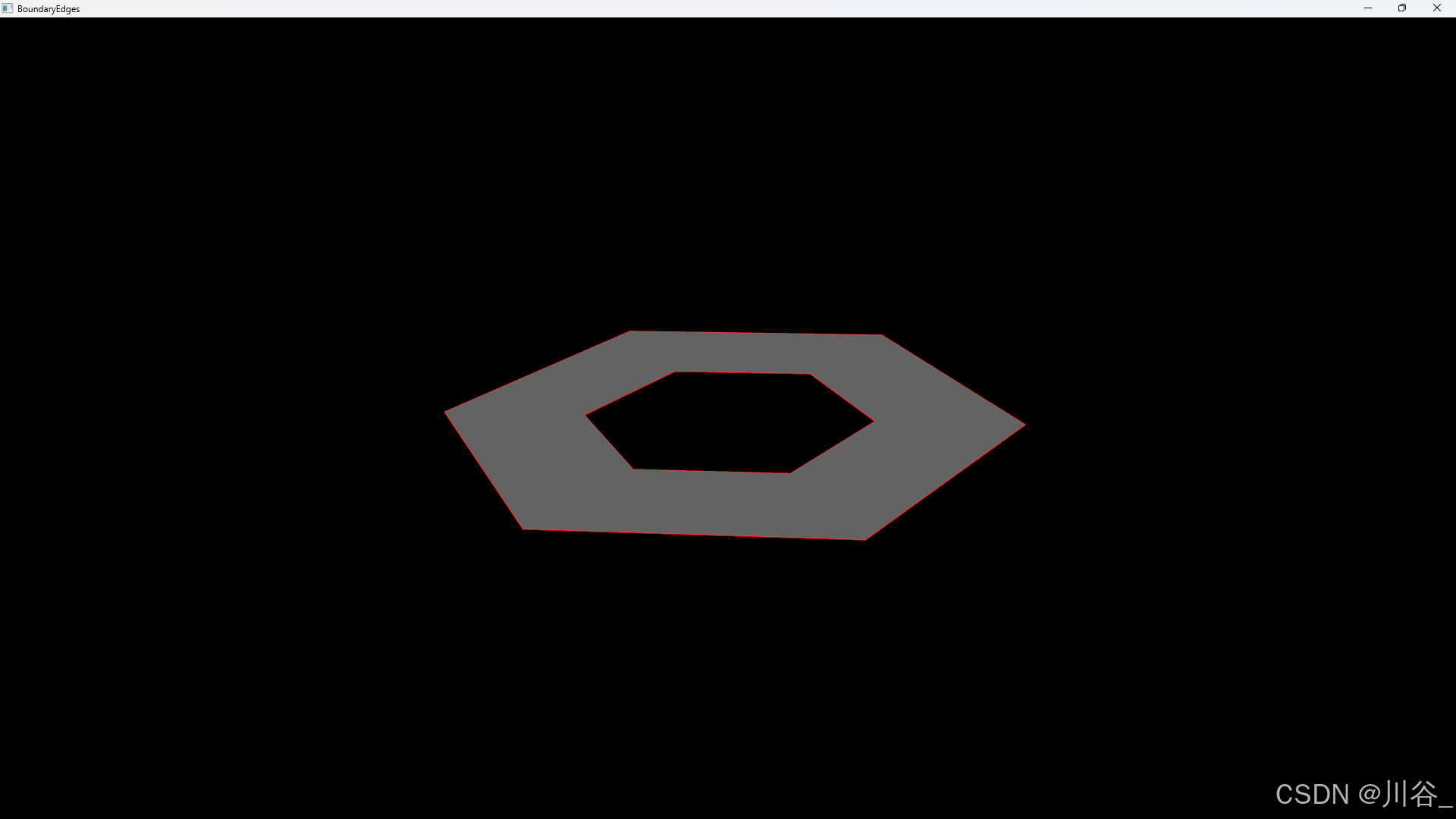

四、示例

#include <vtkActor.h>
#include <vtkDiskSource.h>
#include <vtkFeatureEdges.h>
#include <vtkNamedColors.h>
#include <vtkNew.h>
#include <vtkPolyDataMapper.h>
#include <vtkProperty.h>
#include <vtkRenderWindow.h>
#include <vtkRenderWindowInteractor.h>
#include <vtkRenderer.h>
#include <vtkInteractorStyleTrackballCamera.h>

#include "vtkAutoInit.h"
VTK_MODULE_INIT(vtkRenderingOpenGL2);

int main(int argc, char *argv[])
{
    vtkNew<vtkNamedColors> colors;

    //环
    vtkNew<vtkDiskSource> diskSource;
    diskSource->Update();

    // 创建特征边过滤器
    vtkNew<vtkFeatureEdges> featureEdges;
    featureEdges->SetInputConnection(diskSource->GetOutputPort());
    featureEdges->BoundaryEdgesOn();      //启用边界边的提取
    featureEdges->FeatureEdgesOff();      //启用特征边的提取
    featureEdges->ManifoldEdgesOff();     //禁用流形边的提取
    featureEdges->NonManifoldEdgesOff();  //禁用非流形边的提取
    featureEdges->ColoringOn();           //启用边的颜色区分
     featureEdges->Update();              //执行过滤器并生成输出

    vtkNew<vtkPolyDataMapper> edgeMapper;
    edgeMapper->SetInputConnection(featureEdges->GetOutputPort());
    edgeMapper->SetScalarModeToUseCellData();
    vtkNew<vtkPolyDataMapper> diskMapper;
    diskMapper->SetInputConnection(diskSource->GetOutputPort());

    vtkNew<vtkActor> edgeActor;
    edgeActor->SetMapper(edgeMapper.Get());
    vtkNew<vtkActor> diskActor;
    diskActor->SetMapper(diskMapper.Get());


    vtkNew<vtkRenderer> renderer;
    vtkNew<vtkRenderWindow> renderWindow;
    renderWindow->AddRenderer(renderer.Get());
    renderWindow->SetWindowName("BoundaryEdges");

    vtkNew<vtkRenderWindowInteractor> renderWindowInteractor;
    renderWindowInteractor->SetRenderWindow(renderWindow.Get());

    vtkNew<vtkInteractorStyleTrackballCamera> camera;
    renderWindowInteractor->SetInteractorStyle(camera);

    renderer->AddActor(edgeActor.Get());
    renderer->AddActor(diskActor.Get());
    renderer->SetBackground(0,0,0);

    renderWindow->Render();
    renderWindowInteractor->Start();

    return EXIT_SUCCESS;
}
