射频辐射干扰：变频器电缆的电磁天线效应
变频器作为现代工业控制系统中的核心设备，在提高能源效率和精确控制电机方面发挥着重要作用。这些设备在运行过程中会产生射频辐射干扰，尤其是连接变频器与电机的电缆常常成为意外的"电磁天线"，向周围环境辐射干扰信号。这也是很多基础工程师经常回忽略的问题所在。我们主要分析一下原理特种，以便更好的处理。
变频器（也称为变频驱动器或VFD）通过脉宽调制(PWM)技术控制电机，这一过程中会产生高频开关谐波。这些谐波具有以下特征：
- 高频脉冲特性：IGBT变频器的开关频率通常在几千赫兹至几十千赫兹，其上升沿可达数十至数百纳秒，产生高达数百伏/微秒(dV/dt)的电压陡变率。
- 电磁波生成机制：根据电磁场理论，电流的快速变化会产生时变磁场，进而在空间形成电磁波。变频器电缆中流动的高频谐波电流正好满足这一条件。
- 共模与差模干扰：变频器系统中同时存在共模干扰（同相位的对地电压）和差模干扰（相位相反的线间电压），两者通过不同路径传播。
电缆成为"天线"的关键因素
这主要取决于以下几个因素：
1. 电缆长度与辐射波长的关系

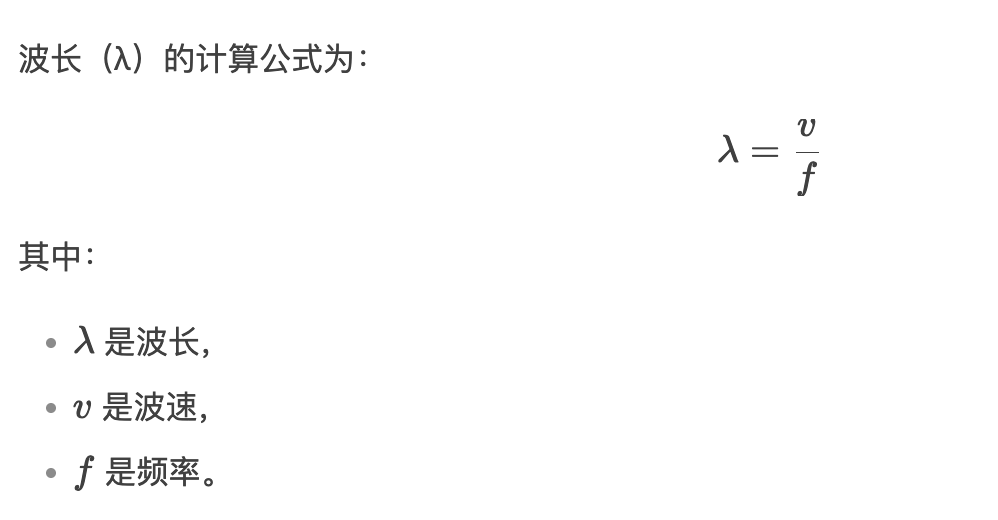

当电缆长度接近或为干扰信号波长的特定分数（如1/4或1/2波长）时，辐射效率达到最高。例：：对于10MHz的干扰信号（波长约30米），长度为7.5米或15米的电缆将成为高效"天线"。
2. 电缆屏蔽与接地状况
经过测量得到，未屏蔽或屏蔽不良的电缆可使辐射强度增加20-40dB，相当于辐射功率增加100-10000倍。尤其是高频成分，屏蔽效果对抑制辐射至关重要，尤其是＞30MHz时，屏蔽更为重要。
3. 布线方式
电缆布线的几何形状、如弯曲半径、输入输出等电路交叉，与其他导体的距离等因素都会显著影响其辐射特性。较大的环路面积会增加磁场耦合，，形成更强的辐射，这个要在实际工程中劲量避免。
有条件的话，可以通过近场探头和频谱分析仪对实际工业环境中的变频器系统进行测量：
- 典型未屏蔽变频器电缆在1米距离处的电场强度可达3-5V/m（频率范围150kHz-30MHz）
- 长度为电磁波1/4波长的电缆比其他长度的电缆辐射强度高出约10dB
- 共模电流在总辐射中占主导地位，通常比差模辐射高出15-20dB
这些不经意间产生的射频干扰会对周围环境造成多方面影响：
- 影响临近敏感电子设备：如控制系统PLC、通信设备、测量仪器等
- 会降低系统可靠性：可能导致数据错误、假触发、通信中断，比如485、CAN等
- 违反EMC法规：超出电磁兼容性标准限值，面临合规风险
- 增加系统能耗：辐射出的能量本质上是系统的损耗
抑制电缆辐射的有效措施
1. 选择适当的电缆
- 使用低阻抗、选择对称结构的屏蔽电缆
- 考虑铝箔+编织双层屏蔽结构，提高高低频屏蔽效果
2. 优化布线与安装
- 缩短电缆长度，避开关键波长的倍数
- 尽量减小布线环路面积
- 空间允许的情况下与敏感信号线路保持足够间距（建议至少30cm）
3. 滤波与接地技术

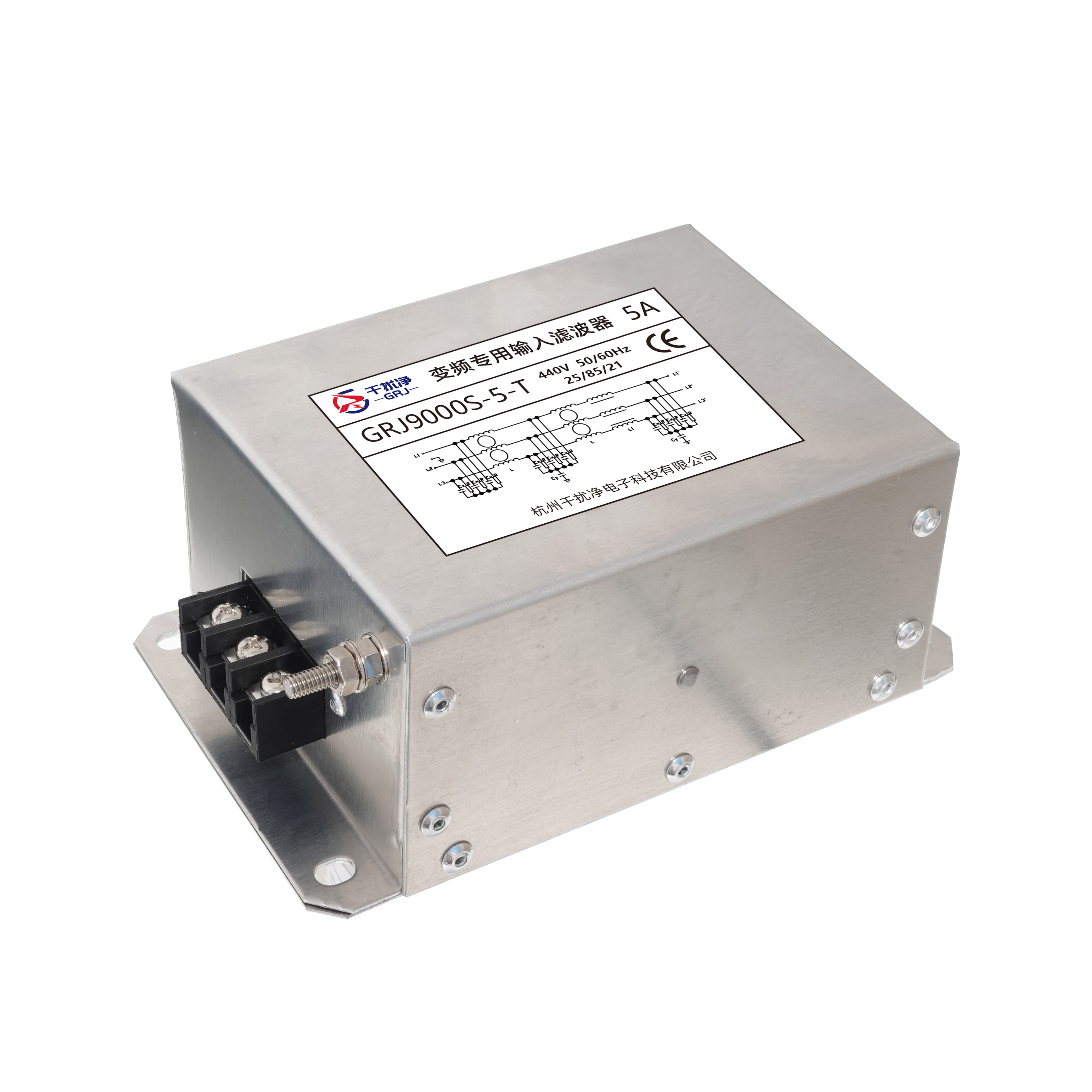

- 在变频器输入端安装EMC滤波器或正弦滤波器，我们推荐选择杭州干扰净电子公司的GRJ9000S系列，可大大降低干扰概率，。
- 确保屏蔽层两端低阻抗接地良好。
