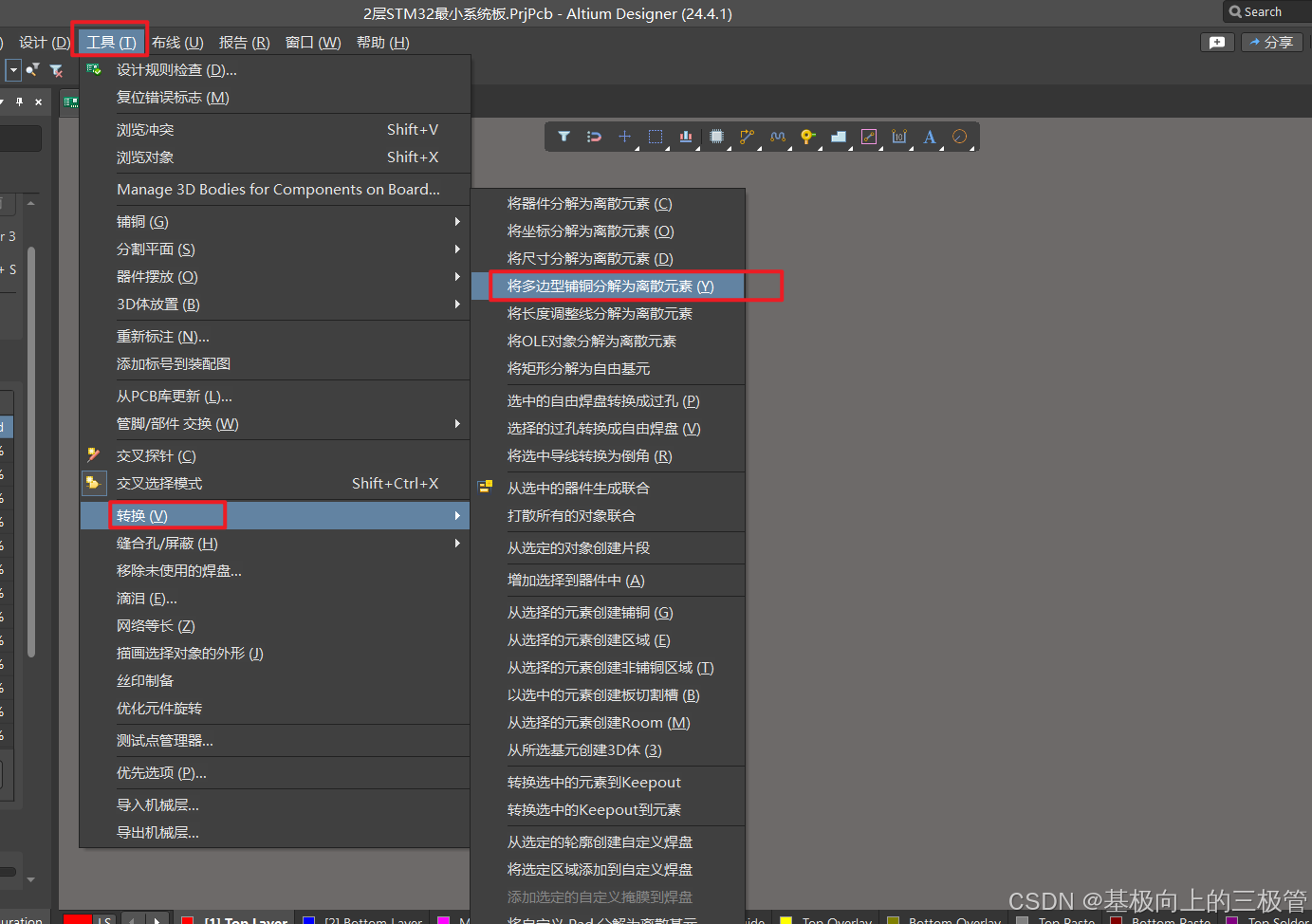

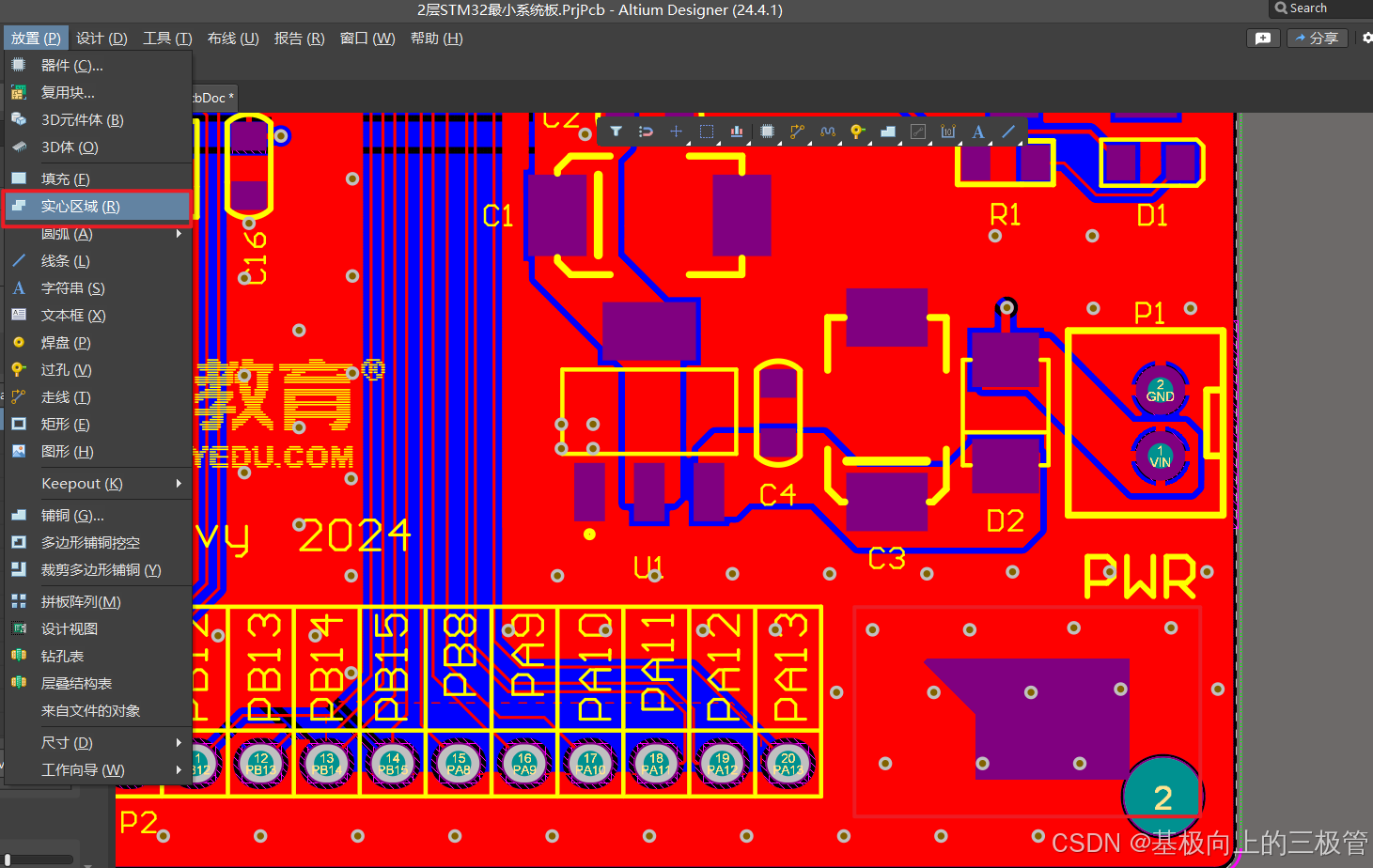

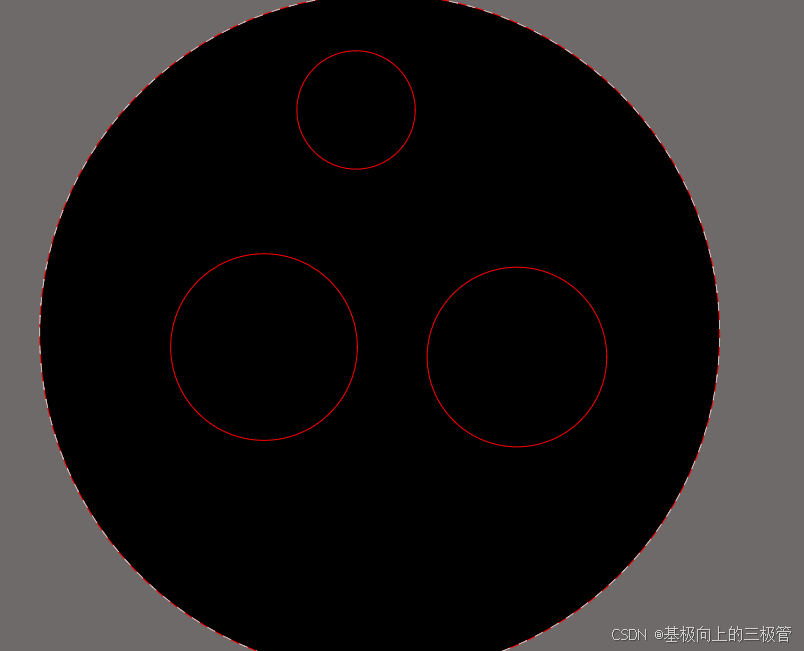

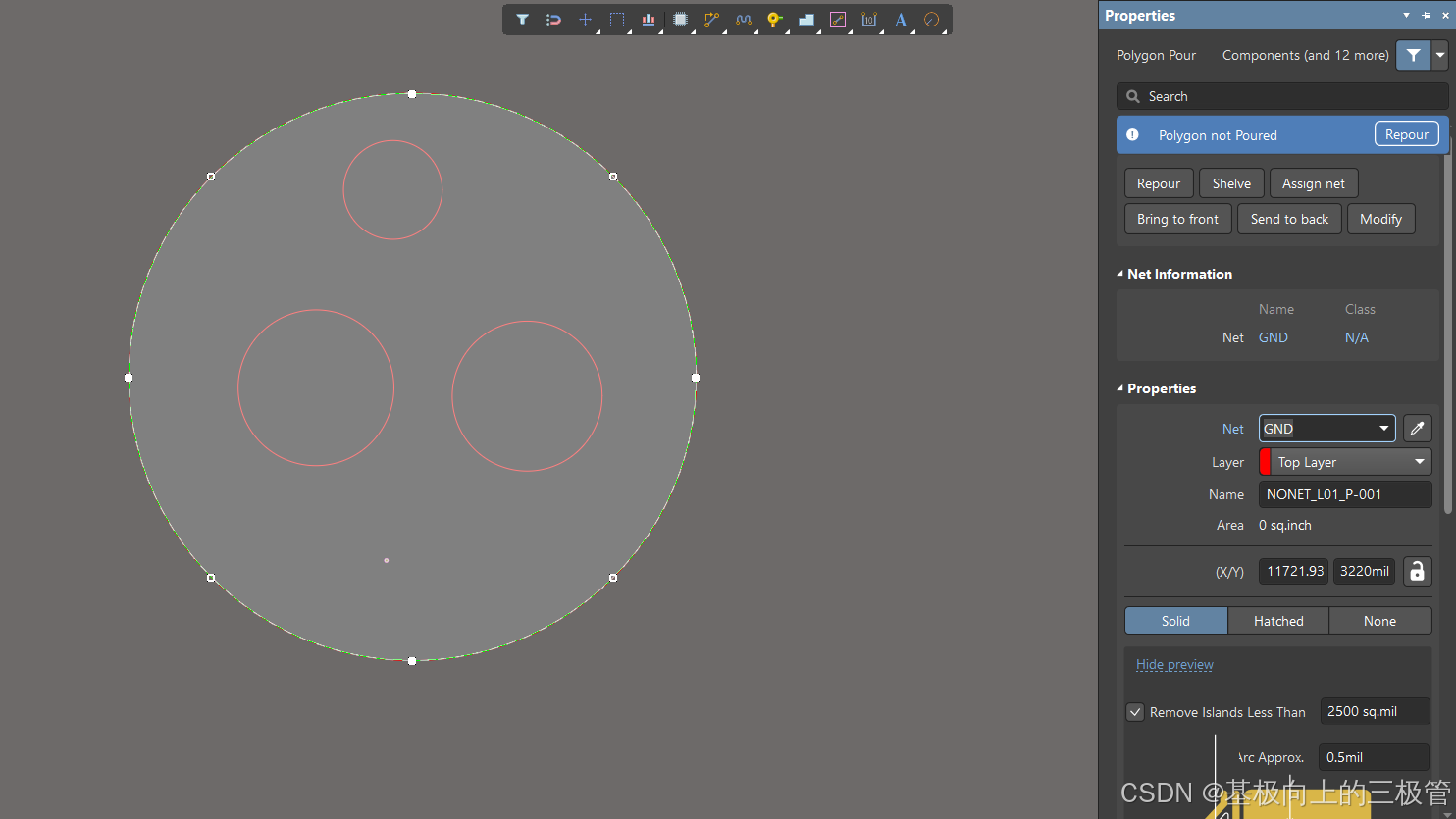

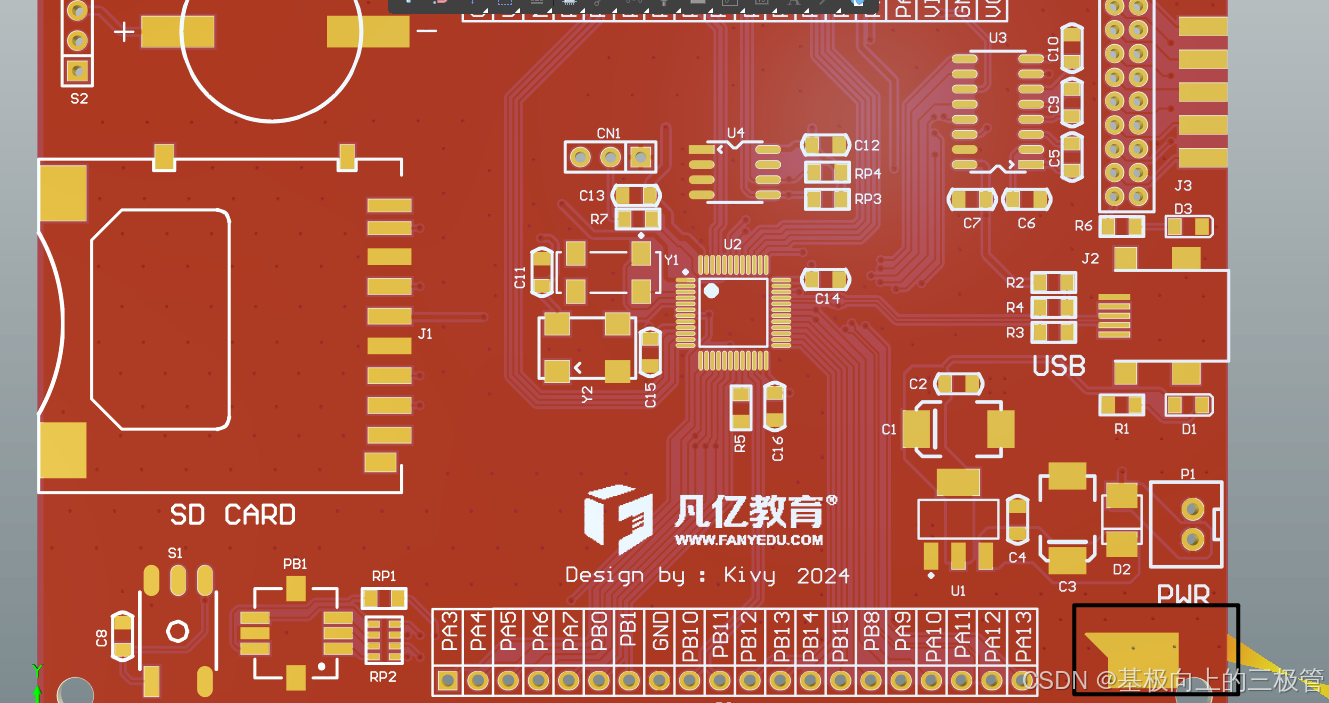

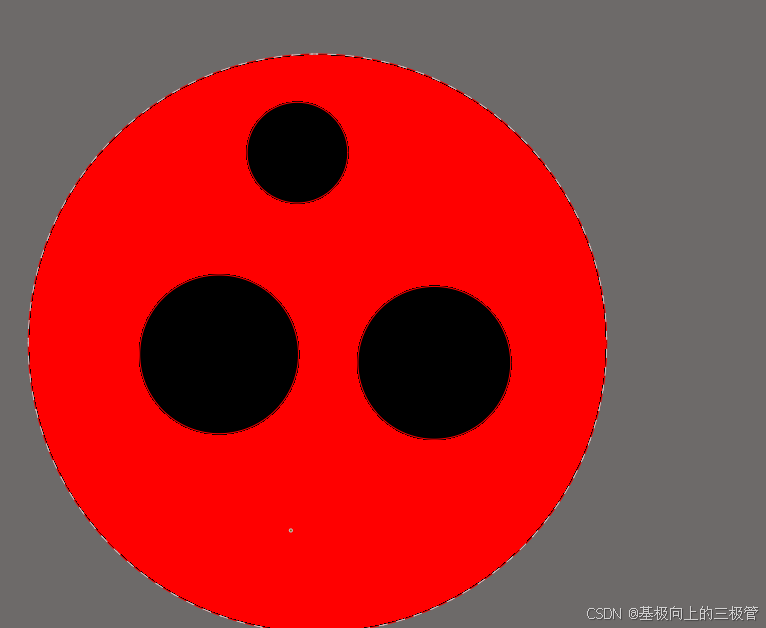

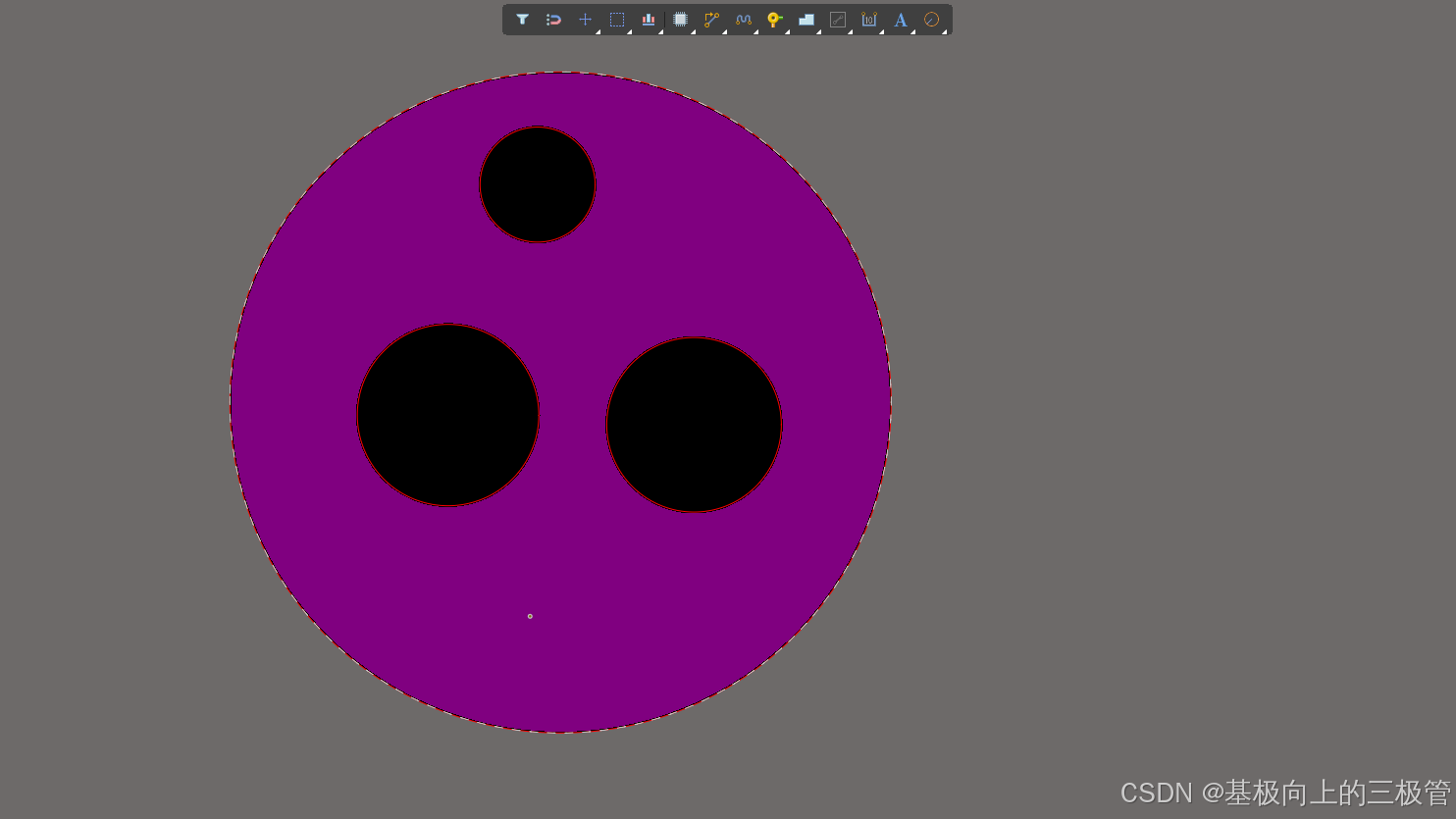

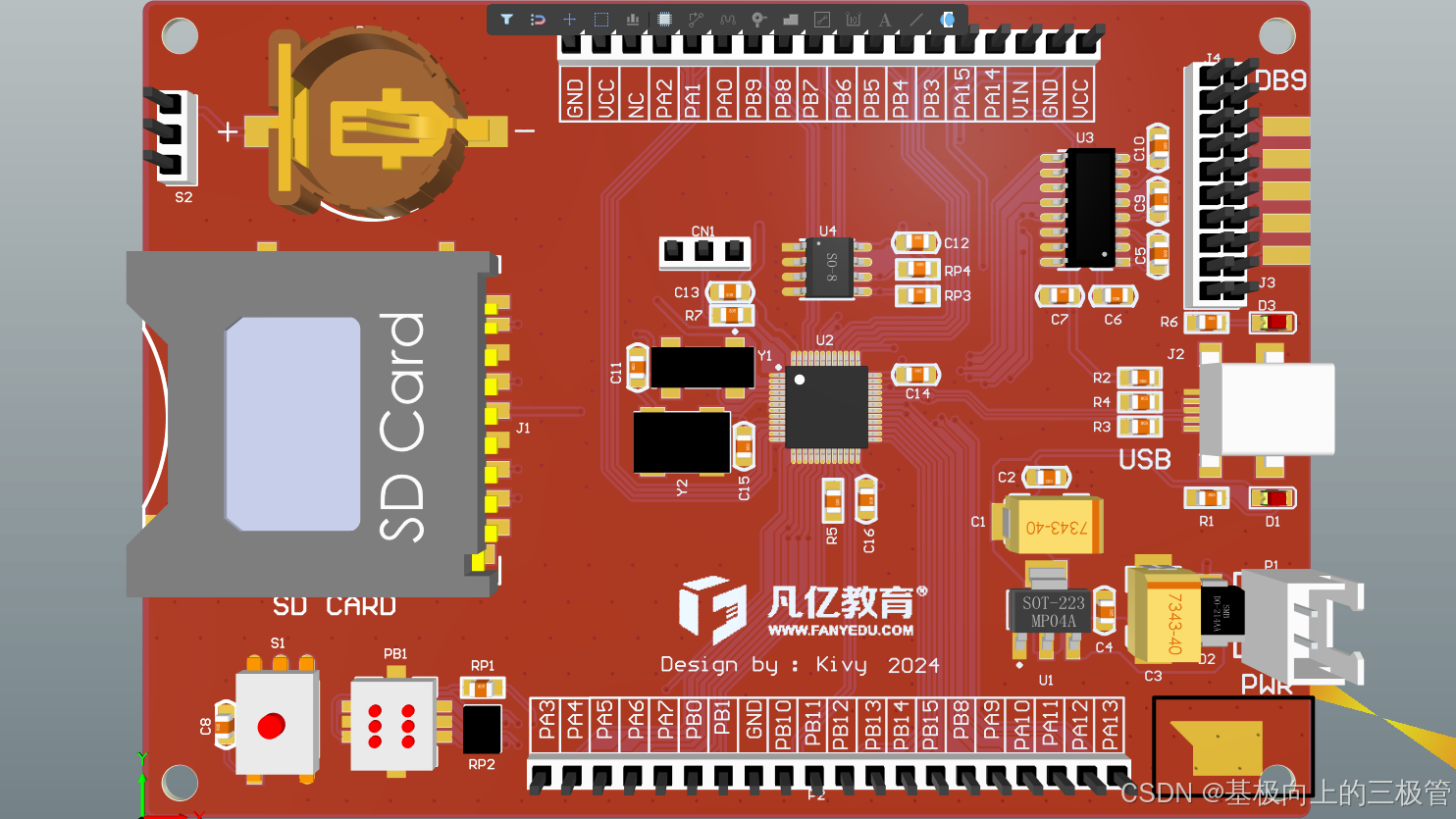

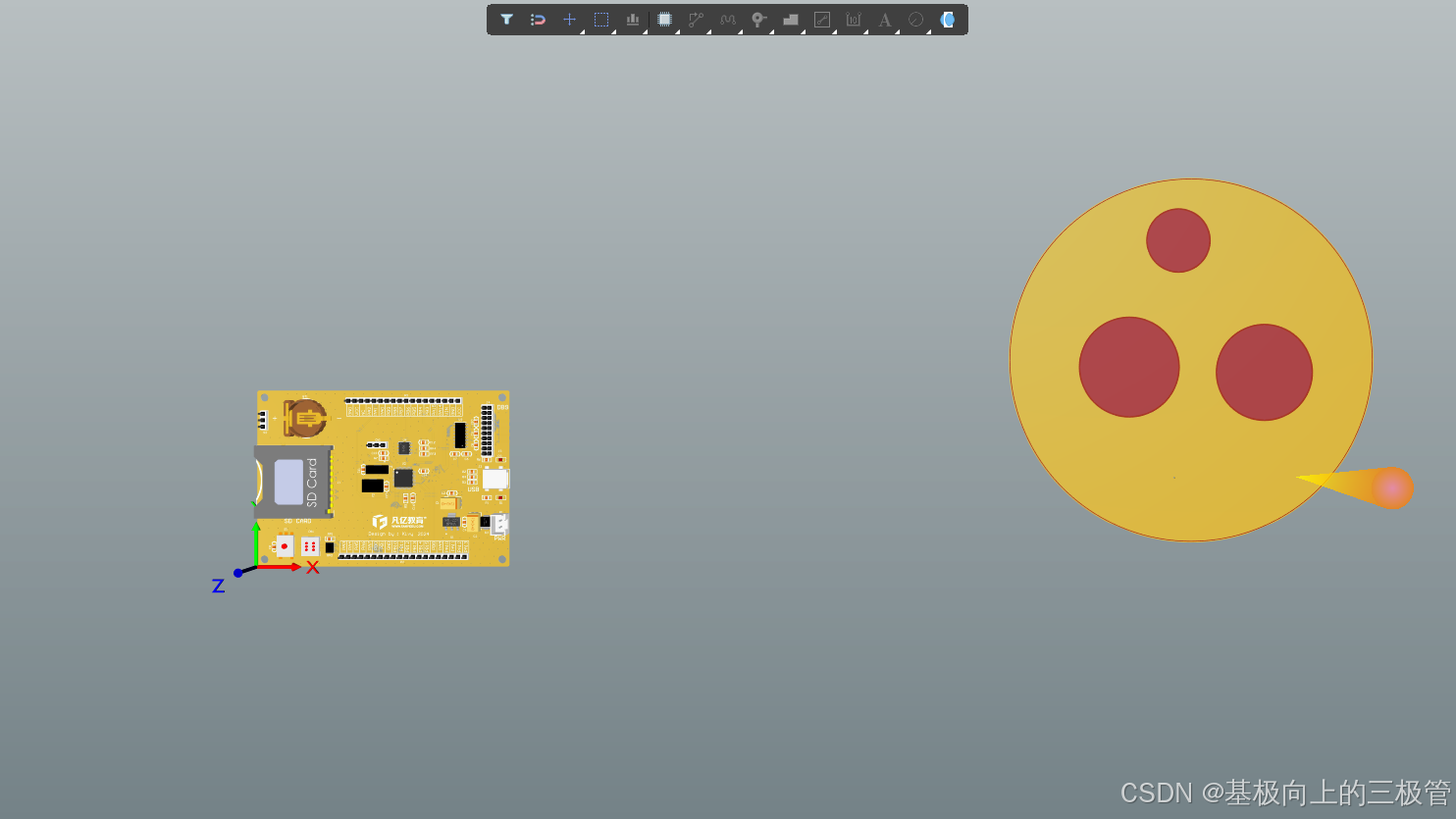

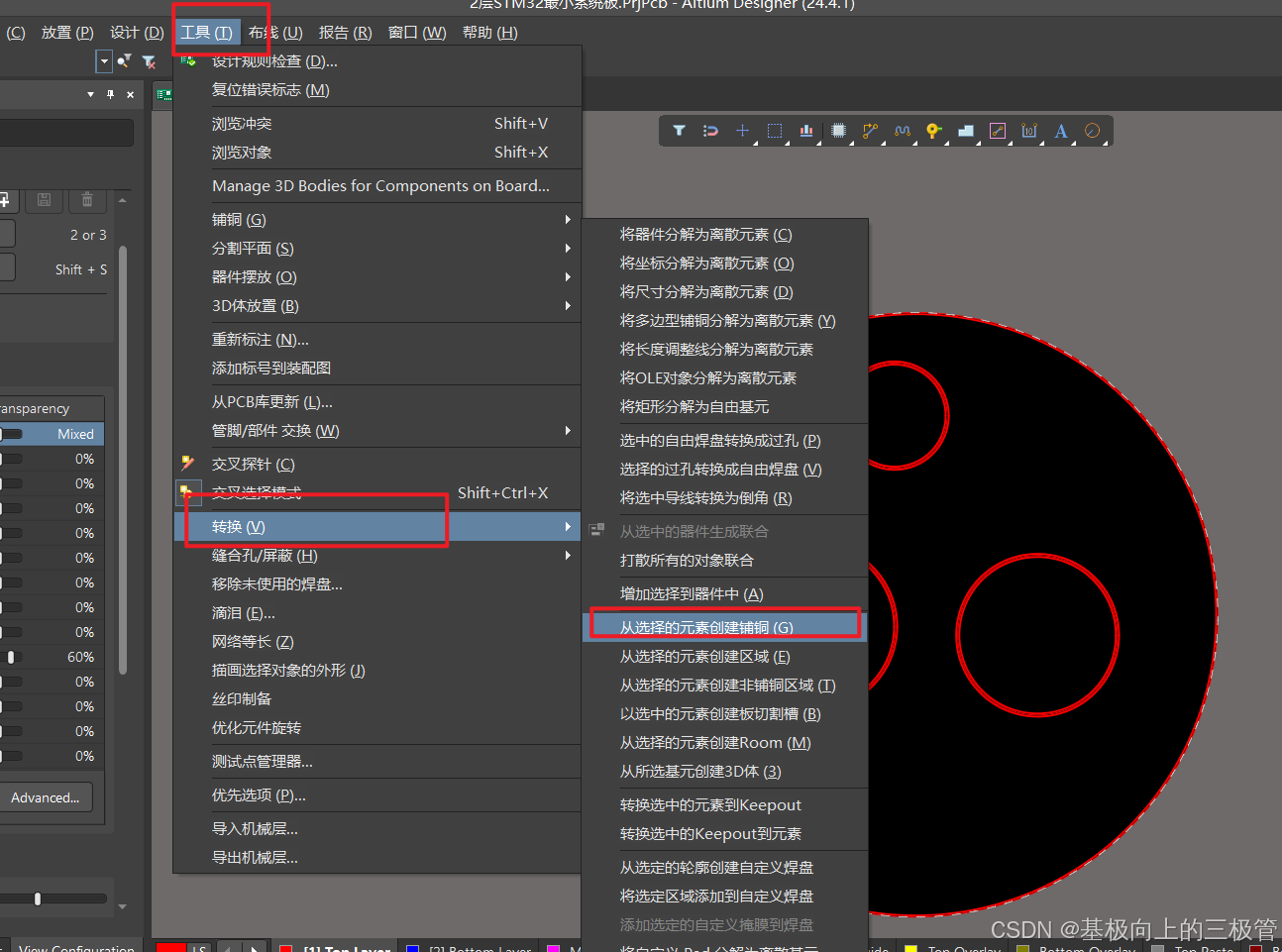

当前位置： 首页 > news >正文 【AD】5-19 PCB阻焊开窗及异形开窗 news 2025/7/5 7:54:05 1.选择阻焊层，通过是新区域绘制，阻焊层露出铜箔 shift+z：去除元器件查看 2.异形开窗 如图所示圆圈外需要开窗 选中板框层，回到顶层，按快捷键TVG从选择元素创建铺铜，设置创建的铺铜属性并重建选中铺铜 选中铜皮工具——转换——将多边形铺铜分离为离散元素，此时铜皮变成为copper，复制铜皮后选择阻焊层，通过智能粘贴（快捷键EA）粘贴到阻焊层即可完成圆圈外开窗 查看全文 http://www.dtcms.com/a/68243.html 相关文章： 五、Ultra-Fast-Lane-Detection 训练数据集转换 802.11标准 Java8计算集合属性的平均值 一文了解大模型Function Calling 成绩排序（结构体排序） JVM内存结构笔记01-运行时数据区域 3.14学习总结 RISC-V汇编学习（五）—— 汇编实战、GCC内联汇编（基于芯来平台） 【训练细节解读】文本智能混合分块(Mixtures of Text Chunking,MoC)引领RAG进入多粒度感知智能分块阶段 【乐企板式文件】关于乐企板式文件使用OFD模板解析的方式实现说明 AAAI2025 Accepted Papers（二） AWS Bedrock全托管接入国产大模型DeepSeek-R1[内涵免费使用DeepSeek-R1满血版] 【0x80070666】-已安装另一个版本...（Tableau 安装失败) MFC中使用Create或CreateDialog创建对话框失败，GetLastError错误码为1813(找不到映像文件中指定的资源类型) linux 命令 case 力扣——合并K个排序链表 Ubuntu 18,04 LTS 通过APT安装mips64el的交叉编译器。 平安养老险广西分公司2025年“3∙15”金融消费者权益教育宣传活动暨南湖公园健步行活动 uni-app+SpringBoot: 前端传参，后端如何接收参数 矫平机：解锁精密制造的工业之手 命令行创建 Docker 网络 Java程序开发之Spring Security实战：JWT实现登录鉴权 DataWhale 速通AI编程开发：（基础篇）第1章 环境下载、安装与配置 场景题：一个存储IP地址的100G 的文件, 找出现次数最多的 IP ？ 【Nexus】Maven 私服搭建以及上传自己的Jar包 Gemini 2.0 全面解析：技术突破、应用场景与竞争格局 正新鸡排：在变革浪潮中领航，打造连锁餐饮新生态 ARM内部寄存器与常用汇编指令（ARM汇编） oracle中OS BLOCK的含义 QGIS如何制作人口流向图
