一、NAT简介

NAT，Network Address Translation，网络地址转换。

位置：NAT最常见运行于连接私网和公网的边界路由器上
功能：将私网IP转换为公网IP，将公网IP转换为私网IP
作用：缓解IPv4地址耗尽，提高IPv4地址利用率，不增加IPv4地址总数；隐藏内部网络结构；

私网IP地址范围：

A类：10.0.0.0 ~ 10.255.255.255

B类：172.16.0.0 ~ 172.31.255.255

C类：192.168.0.0 ~ 192.168.255.255

NAT种类：

类型		作用
static NAT （静态NAT）		一个私网IP对应一个公网IP，只转换IP
动态NAT	原始动态NAT（地址池）	多个私网IP对应多个公网IP
	端口NAT（地址池）	多个私网IP对应多个或一个（通过端口地址转换）公网IP
	Easy IP（接口IP）	多个私网地址对应一个公网IP
NAT Server（属于静态NAT，固定映射）		外网客户端访问内网服务器时使用，转换IP 和端口

二、NAT实验

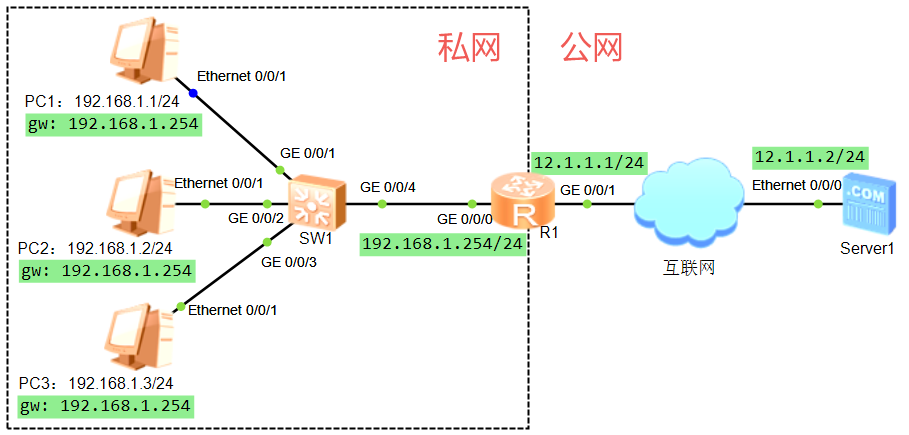

2.1 实验环境

交换机：S5700
路由器：AR2220

2.2 PC配置

PC1：

IP：192.168.1.1
掩码：255.255.255.0
网关：192.168.1.254

PC2：

IP：192.168.1.2
掩码：255.255.255.0
网关：192.168.1.254

PC3：

IP：192.168.1.3
掩码：255.255.255.0
网关：192.168.1.254

2.3 SW1配置

无需配置，启动即可

2.4 Server1配置

IP : 12.1.1.254
掩码：255.255.255.0

2.5 R1配置

注意：以下每一个练习都是独立的，每个练习开始前路由器都应处于重置后重启的状态。eNSP删除配置这一点没有做好，以防浪费时间，特此说明。

练习一：静态NAT

静态NAT配置：

<Huawei>system-view
[Huawei]sysname R1

[R1]interface g0/0/1  #配置公网接口
[R1-GigabitEthernet0/0/1]ip address 12.1.1.1 24

[R1-GigabitEthernet0/0/1]nat static enable
[R1-GigabitEthernet0/0/1]nat static global 12.1.1.2 inside 192.1.1.1
[R1-GigabitEthernet0/0/1]nat static global 12.1.1.3 inside 192.1.1.2
[R1-GigabitEthernet0/0/1]nat static global 12.1.1.4 inside 192.1.1.3
[R1-GigabitEthernet0/0/1]q

[R1]interface g0/0/0  #配置私网接口
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254

补充内容：

[R1]display nat static  #查看静态NAT

[R1]interface g0/0/1  #删除静态NAT配置
[R1-GigabitEthernet0/0/1]undo nat static global 12.1.1.2 inside 192.168.1.1
[R1-GigabitEthernet0/0/1]undo nat static global 12.1.1.3 inside 192.168.1.2
[R1-GigabitEthernet0/0/1]undo nat static global 12.1.1.4 inside 192.168.1.3
[R1-GigabitEthernet0/0/1]undo nat static enable

练习二：动态NAT

由于静态NAT严格地一对一进行地址映射，这就导致即便内网主机长时间离线或不发送数据时，与之对应的公有地址也处于被占用状态。为了避免浪费，动态NAT提出了地址池的概念：所有可用的公有地址组成地址池。当内部主机访问外部网络时，临时分配一个地址池中未使用的地址，并将该地址标记为In Use。当该主机不再访问外部网络时回收分配的地址并重新标记为Not Use。

动态NAT配置：

<Huawei>system-view
[Huawei]sysname R1

[R1]acl 2000
[R1-acl-basic-2000]rule 5 permit source 192.168.1.0  0.0.0.255
[R1-acl-basic-2000]quit

[R1]nat address-group 1  12.1.1.2  12.1.1.4 #创建编号为1的地址池，包含3个公网IP
[R1]interface g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 no-pat

[R1-GigabitEthernet0/0/1]ip address 12.1.1.1 24 #配置公网接口

[R1]interface g0/0/0  #配置私网接口
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24

动态NAT配置说明：

ACL：

acl 2000：基本ACL，编号范围2000~2999。高级ACL，编号范围3000~3999。
rule 5：创建一条编号为5的ACL规则，规则编号越小优先级越高。范围0~65534。

permit：表示该规则允许哪些流量通过。deny则表示拒绝哪些流量通过。

source 192.168.1.0 0.0.0.255：表示源IP的范围

192.168.1.0：是网络地址

0.0.0.255：是通配符掩码（wildcard mask），指定IP地址范围。0表示强匹配，1表示任意。

NAT：

地址池创建语法：nat address-group <地址池编号> <起始公网IP> <结束公网IP>

华为设备地址池编号范围：1 ~ 65535

nat outbound：配置出方向(outbound)的NAT规则，即从内网到外网的流量。

2000：引用ACL 2000

address-group 1：将ACL 2000匹配的流量引向地址池1。

no-pat：禁用PAT(Port Address Translation, 端口地址转换)，即只进行IP地址转换，不进行端口转换。（若不显式关闭，默认是开启端口地址转换的）

补充内容：

display nat address-group  #查看动态NAT地址池
display nat outbound  #查看动态NAT对ACL的引用情况

练习三：端口NAT

又叫NAPT (Network Address Port Translation)，即网络地址端口转换。
又可称PAT，Port Address Translation，端口地址转换。
从地址池中选择地址进行转换时，不仅转换IP地址，同时也会对端口号进行转换，从而实现公有地址与私有地址的1 : N映射，可以有效提高公有地址利用率。即一个公网IP对应多个私网IP。同样不增加IPv4地址总数。

<Huawei>system-view
[Huawei]sysname R1

[R1]acl 2000
[R1-acl-basic-2000]rule 5 permit source 192.168.1.0  0.0.0.255
[R1-acl-basic-2000]quit

[R1]nat address-group 1  12.1.1.2  12.1.1.4 #创建编号为1的地址池，包含3个公网IP
[R1]interface g0/0/1
[R1-GigabitEthernet0/0/1]nat outbound 2000 address-group 1 #仅比
                                                           #动态NAT少了个no-pat参数
[R1-GigabitEthernet0/0/1]ip address 12.1.1.1 24 #配置公网接口
[R1-GigabitEthernet0/0/1]q

[R1]interface g0/0/0  #配置私网接口
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24

练习四：Easy IP

Easy IP属于特殊的端口NAT，单一公网IP，无公网地址池概念。该单一公网IP为路由器出接口IP。

Easy IP配置：

<Huawei>system-view
[Huawei]sysname R1

[R1]acl 2000
[R1-acl-basic-2000]rule 5 permit source 192.168.1.0  0.0.0.255
[R1-acl-basic-2000]quit

[R1]interface g0/0/1
[R1-GigabitEthernet0/0/1]ip address 12.1.1.1 24 #配置公网接口IP
[R1-GigabitEthernet0/0/1]nat outbound 2000 #开启接口Easy IP
[R1-GigabitEthernet0/0/1]q

[R1]interface g0/0/0  #配置私网接口IP
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24

三、实验结果

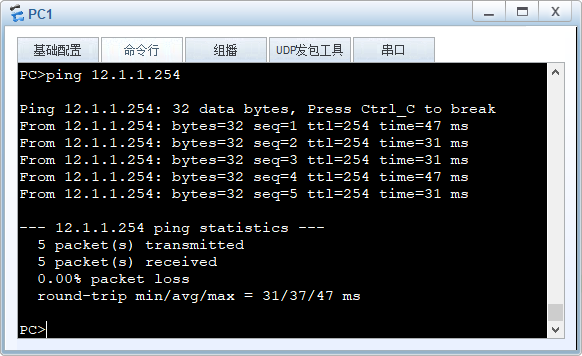

练习1~4，使用 PC1 ping Server1的公网地址，看是否能ping通：

四、NAT server

4.1 实验环境

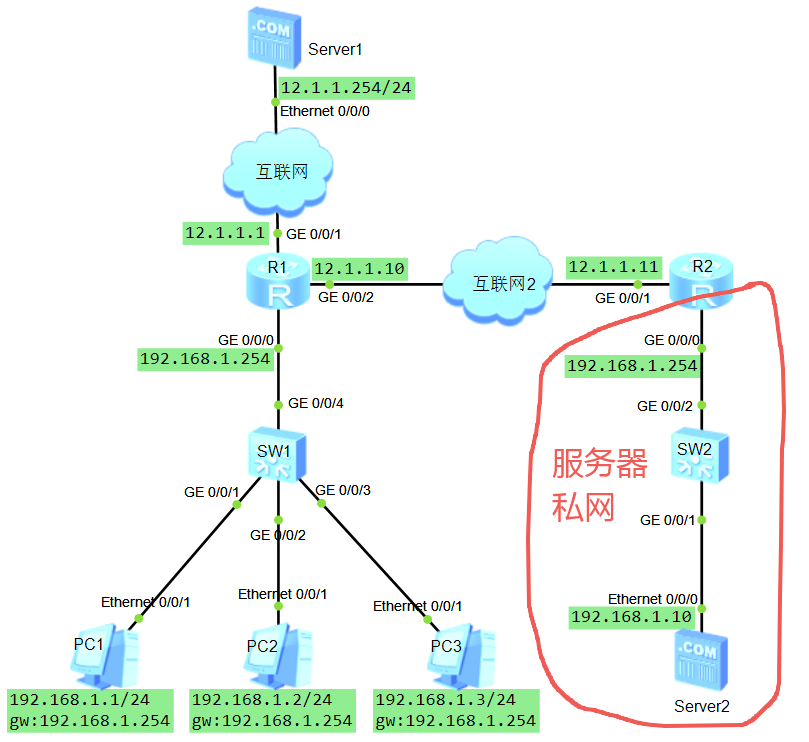

如上图2，左边的拓扑和配置与图1完全相同，为方便NAT server的练习，在右侧添加了服务器私网的拓扑。

4.2 R2配置

练习五：NAT Server

R2 NAT Server配置：

<Huawei>system-view
[Huawei]sysname R2

[R2]interface g0/0/1
[R2-GigabitEthernet0/0/1]ip address 12.1.1.11 24
#把内网的192.168.1.10 80端口，映射到12.1.1.2的80端口
[R2-GigabitEthernet0/0/1]nat server protocol tcp global 12.1.1.2 80 inside 192.168.1.10 80
[R2-GigabitEthernet0/0/1]q

[R2]interface g0/0/0  #配置私网接口IP
[R2-GigabitEthernet0/0/0]ip address 192.168.1.254 24

练习5，目前还未想到好的实验结果验证方法，未完待续……
