Docker Swarm 集群操作实践

news 来源：原创 2025/6/8 2:30:45

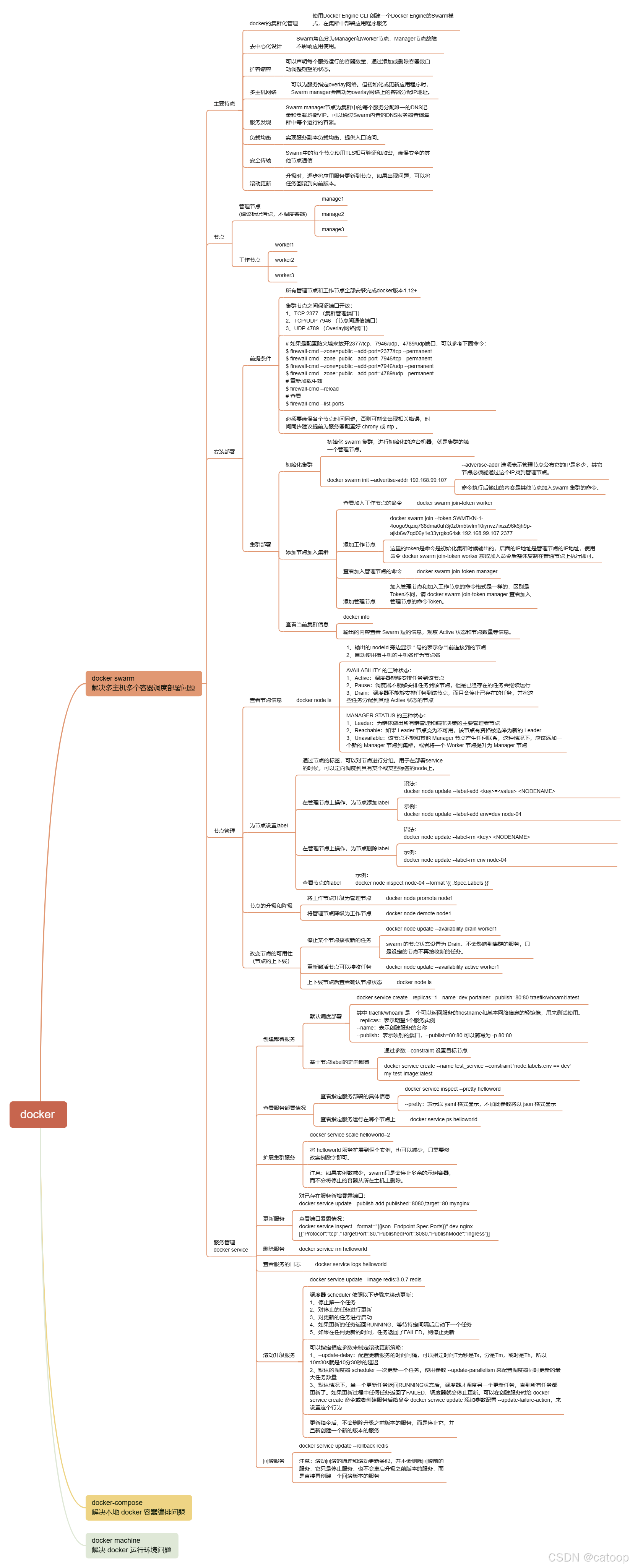

本文的在线结构图原件：https://www.processon.com/view/link/67d256069f5ea80eed0e2238?cid=67cfe66db9334c1c9a12a087

在这里插入图片描述

docker swarm

解决多主机多个容器调度部署问题
- 主要特点
  - docker的集群化管理
    - 使用Docker Engine CLI 创建一个Docker Engine的Swarm模式，在集群中部署应用程序服务
  - 去中心化设计
    - Swarm角色分为Manager和Worker节点，Manager节点故障不影响应用使用。
  - 扩容缩容
    - 可以声明每个服务运行的容器数量，通过添加或删除容器数自动调整期望的状态。
  - 多主机网络
    - 可以为服务指定overlay网络。但初始化或更新应用程序时，Swarm manager会自动为overlay网络上的容器分配IP地址。
  - 服务发现
    - Swarm manager节点为集群中的每个服务分配唯一的DNS记录和负载均衡VIP。可以通过Swarm内置的DNS服务器查询集群中每个运行的容器。
  - 负载均衡
    - 实现服务副本负载均衡，提供入口访问。
  - 安全传输
    - Swarm中的每个节点使用TLS相互验证和加密，确保安全的其他节点通信
  - 滚动更新
    - 升级时，逐步将应用服务更新到节点，如果出现问题，可以将任务回滚到向前版本。
- 节点
  - 管理节点

    (建议标记污点，不调度容器)
    - manage1
    - manage2
    - manage3
  - 工作节点
    - worker1
    - worker2
    - worker3
- 安装部署
  - 前提条件
    - 所有管理节点和工作节点全部安装完成docker版本1.12+
    - 集群节点之间保证端口开放：
      1、TCP 2377 （集群管理端口）
      2、TCP/UDP 7946 （节点间通信端口）
      3、UDP 4789 （Overlay网络端口）
    - # 如果是配置防火墙来放开2377/tcp，7946/udp，4789/udp端口，可以参考下面命令：
      $ firewall-cmd --zone=public --add-port=2377/tcp --permanent
      $ firewall-cmd --zone=public --add-port=7946/tcp --permanent
      $ firewall-cmd --zone=public --add-port=7946/udp --permanent
      $ firewall-cmd --zone=public --add-port=4789/udp --permanent
      # 重新加载生效
      $ firewall-cmd --reload
      # 查看
      $ firewall-cmd --list-ports
    - 必须要确保各个节点时间同步，否则可能会出现相关错误，时间同步建议提前为服务器配置好 chrony 或 ntp 。
  - 集群部署
    - 初始化集群
      - 初始化 swarm 集群，进行初始化的这台机器，就是集群的第一个管理节点。
      - docker swarm init --advertise-addr 192.168.99.107
        参数 --advertise-addr 选项表示管理节点公布它的IP是多少，其它节点必须能通过这个IP找到管理节点。
        命令执行后输出的内容是其他节点加入swarm 集群的命令。
    - 添加节点加入集群
      - 查看加入工作节点的命令
        docker swarm join-token worker
      - 添加工作节点
        docker swarm join --token SWMTKN-1-4oogo9qziq768dma0uh3j0z0m5twlm10iynvz7ixza96k6jh9p-ajkb6w7qd06y1e33yrgko64sk 192.168.99.107:2377
        这里的token是命令是初始化集群时候输出的，后面的IP地址是管理节点的IP地址，使用命令 docker swarm join-token worker 获取加入命令后整体复制在普通节点上执行即可。
      - 查看加入管理节点的命令
        docker swarm join-token manager
      - 添加管理节点
        加入管理节点和加入工作节点的命令格式是一样的，区别是Token不同，请 docker swarm join-token manager 查看加入管理节点的命令Token。
    - 查看当前集群信息
      - docker info
      - 输出的内容查看 Swarm 短的信息，观察 Active 状态和节点数量等信息。
- 节点管理
  - 查看节点信息
    - docker node ls
      - 1、输出的 nodeId 旁边显示 * 号的表示你当前连接到的节点
        2、自动使用宿主机的主机名作为节点名
      - AVAILABILITY 的三种状态：
        1、Active：调度器能够安排任务到该节点
        2、Pause：调度器不能够安排任务到该节点，但是已经存在的任务会继续运行
        3、Drain：调度器不能够安排任务到该节点，而且会停止已存在的任务，并将这些任务分配到其他 Active 状态的节点
      - MANAGER STATUS 的三种状态：
        1、Leader：为群体做出所有群管理和编排决策的主要管理者节点
        2、Reachable：如果 Leader 节点变为不可用，该节点有资格被选举为新的 Leader
        3、Unavailable：该节点不能和其他 Manager 节点产生任何联系，这种情况下，应该添加一个新的 Manager 节点到集群，或者将一个 Worker 节点提升为 Manager 节点
  - 为节点设置label
    - 通过节点的标签，可以对节点进行分组。用于在部署service的时候，可以定向调度到具有某个或某些标签的node上。
    - 在管理节点上操作，为节点添加label
      - 语法：
        docker node update --label-add =
      - 示例：
        docker node update --label-add env=dev node-04
    - 在管理节点上操作，为节点删除label
      - 语法：
        docker node update --label-rm
      - 示例：
        docker node update --label-rm env node-04
    - 查看节点的label
      - 示例：
        docker node inspect node-04 --format ‘{{ .Spec.Labels }}’
  - 节点的升级和降级
    - 将工作节点升级为管理节点
      - docker node promote node1
    - 将管理节点降级为工作节点
      - docker node demote node1
  - 改变节点的可用性

    （节点的上下线）
    - 停止某个节点接收新的任务
      - docker node update --availability drain worker1
      - swarm 的节点状态设置为 Drain。不会影响到集群的服务，只是设定的节点不再接收新的任务。
    - 重新激活节点可以接收任务
      - docker node update --availability active worker1
    - 上下线节点后查看确认节点状态
      - docker node ls
- 服务管理

  docker service
  - 创建部署服务
    - 默认调度部署
      - docker service create --replicas=1 --name=dev-portainer --publish=80:80 traefik/whoami:latest
      - 其中 traefik/whoami 是一个可以返回服务的hostname和基本网络信息的轻镜像，用来测试使用。
        参数 --replicas：表示期望1个服务实例
        参数 --name：表示创建服务的名称
        参数 --publish：表示映射的端口，–publish=80:80 可以简写为 -p 80:80
    - 基于节点label的定向部署
      - 通过参数 --constraint 设置目标节点
      - docker service create --name test_service --constraint ‘node.labels.env == dev’ my-test-image:latest
  - 查看服务部署情况
    - 查看指定服务部署的具体信息
      - docker service inspect --pretty helloword
      - 参数 --pretty：表示以 yaml 格式显示，不加此参数将以 json 格式显示
    - 查看指定服务运行在哪个节点上
      - docker service ps helloworld
  - 扩展集群服务
    - docker service scale helloworld=2
    - 将 helloworld 服务扩展到俩个实例，也可以减少，只需要修改实例数字即可。
    - 注意：如果实例数减少，swarm只是会停止多余的示例容器，而不会将停止的容器从所在主机上删除。
  - 更新服务
    - 对已存在服务新增暴露端口：
      docker service update --publish-add published=8080,target=80 mynginx
    - 查看端口暴露情况：
      docker service inspect --format=“{{json .Endpoint.Spec.Ports}}” dev-nginx
      [{“Protocol”:“tcp”,“TargetPort”:80,“PublishedPort”:8080,“PublishMode”:“ingress”}]
  - 删除服务
    - docker service rm helloworld
  - 查看服务的日志
    - docker service logs helloworld
  - 滚动升级服务
    - docker service update --image redis:3.0.7 redis
    - 调度器 scheduler 依照以下步骤来滚动更新：
      1、停止第一个任务
      2、对停止的任务进行更新
      3、对更新的任务进行启动
      4、如果更新的任务返回RUNNING，等待特定间隔后启动下一个任务
      5、如果在任何更新的时间，任务返回了FAILED，则停止更新
    - 可以指定相应参数来制定滚动更新策略：
      1、参数 --update-delay：配置更新服务的时间间隔，可以指定时间T为秒是Ts，分是Tm，或时是Th，所以10m30s就是10分30秒的延迟
      2、默认的调度器 scheduler 一次更新一个任务，使用参数 --update-parallelism 来配置调度器同时更新的最大任务数量
      3、默认情况下，当一个更新任务返回RUNNING状态后，调度器才调度另一个更新任务，直到所有任务都更新了。如果更新过程中任何任务返回了FAILED，调度器就会停止更新。可以在创建服务时给 docker service create 命令或者创建服务后给命令 docker service update 添加参数配置 --update-failure-action，来设置这个行为
    - 更新指令后，不会删除升级之前版本的服务，而是停止它，并且新创建一个新的版本的服务
  - 回滚服务
    - docker service update --rollback redis
    - 注意：滚动回滚的原理和滚动更新类似，并不会删除回滚前的服务，它只是停止服务，也不会重启升级之前版本的服务，而是直接再创建一个回滚版本的服务
