ESP8266-调试

ESP8266-WIFI模块调试过程

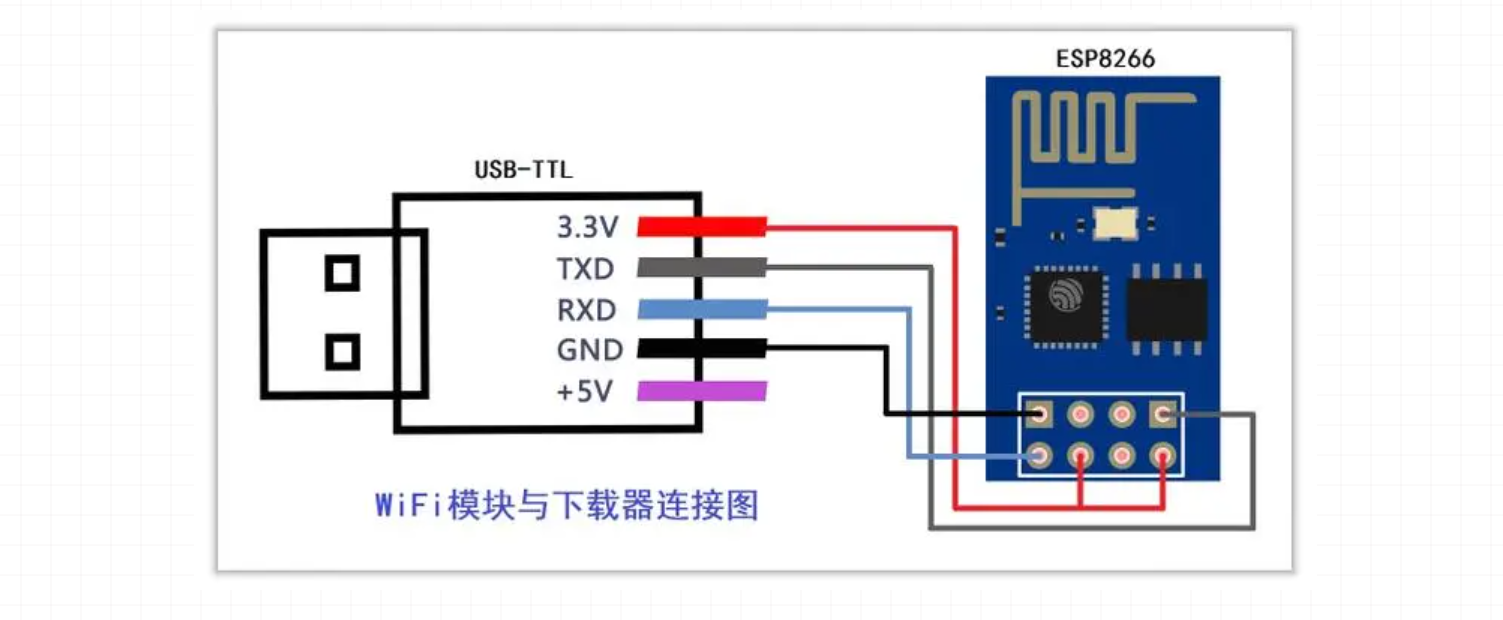

如果你的WIFI插在STM32上工作不正常，那么可以单独用USB-TTL模块测试此WIFI是否是正常的。

如果是转接板，只需要接 TXD RXD VCC GND 即可。

视频：https://www.bilibili.com/video/BV1ku4y1E74M

1.1 接电脑USB口调试

9.2 ESP8266的STA+TCP客户端配置

按下面的命令顺序配置，测试WIFI的链接。

//STA+TCP客户端模式
char *ESP8266_STA_Client[]=
{
    "AT\r\n",
    "ATE0\r\n",
    "AT+CWMODE=1\r\n",
    "AT+RST\r\n",
    "ATE0\r\n",
    "AT+CWLAP\r\n", //查询可以连接WIFI
    "AT+CWJAP=\"ChinaNet-wbyw\",\"12345678\"\r\n",
    "AT+CIPMUX=0\r\n",
    "AT+CIPMODE=1\r\n",
    "AT+CIPSTART=\"TCP\",\"192.168.101.6\",8088\r\n",
    "AT+CIPSEND\r\n",
};

以下是每个指令的解释：

（1）“AT\r\n”：这是用于测试ESP8266模块是否正常工作的基本指令。发送此指令后，模块应该回复 “OK\r\n”。

（2）“ATE0\r\n”：这个指令用于关闭回显功能。当回显功能关闭时，模块不会将接收到的指令发送回串口。回复 “OK\r\n” 表示指令执行成功。

（3）“AT+CWMODE=1\r\n”：这个指令设置ESP8266模块为STA（站点）模式，即将其配置为连接到现有无线网络的客户端。回复 “OK\r\n” 表示指令执行成功。

（4）“AT+RST\r\n”：这个指令用于重启ESP8266模块。模块将重新启动并返回 “ready\r\n” 表示准备就绪。

（5）“ATE0\r\n”：同第二条指令一样，这个指令再次关闭回显功能。

（6）“AT+CWLAP\r\n”：这个指令用于查询附近可连接的无线网络。模块将返回一个列表，包含可用网络的信息。

（7）“AT+CWJAP=“ChinaNet-wbyw”,“12345678”\r\n”：这个指令用于连接到指定的无线网络。在此示例中，通过SSID为 “ChinaNet-wbyw” 的无线网络，并使用密码 “12345678” 进行连接。回复 “OK\r\n” 表示指令执行成功。

（8）“AT+CIPMUX=0\r\n”：这个指令用于禁用多连接模式。回复 “OK\r\n” 表示指令执行成功。

（9）“AT+CIPMODE=1\r\n”：这个指令用于设置传输模式为透明传输模式。在透明传输模式下，ESP8266模块将直接将串口数据发送到网络连接中。回复 “OK\r\n” 表示指令执行成功。

（10）“AT+CIPSTART=“TCP”,“192.168.101.6”,8088\r\n”：这个指令用于建立与指定TCP服务器的连接。在此示例中，将与IP地址为 “192.168.101.6”、端口号为8088的服务器建立连接。回复 “OK\r\n” 表示指令执行成功。

（11）“AT+CIPSEND\r\n”：这个指令用于发送数据到已建立的TCP连接。发送此指令后，模块将进入发送模式，并等待用户输入要发送的数据。可以通过向模块发送数据来进行通信。
