IEC61850标准下MMS 缓存报告控制块 ResvTms详细解析

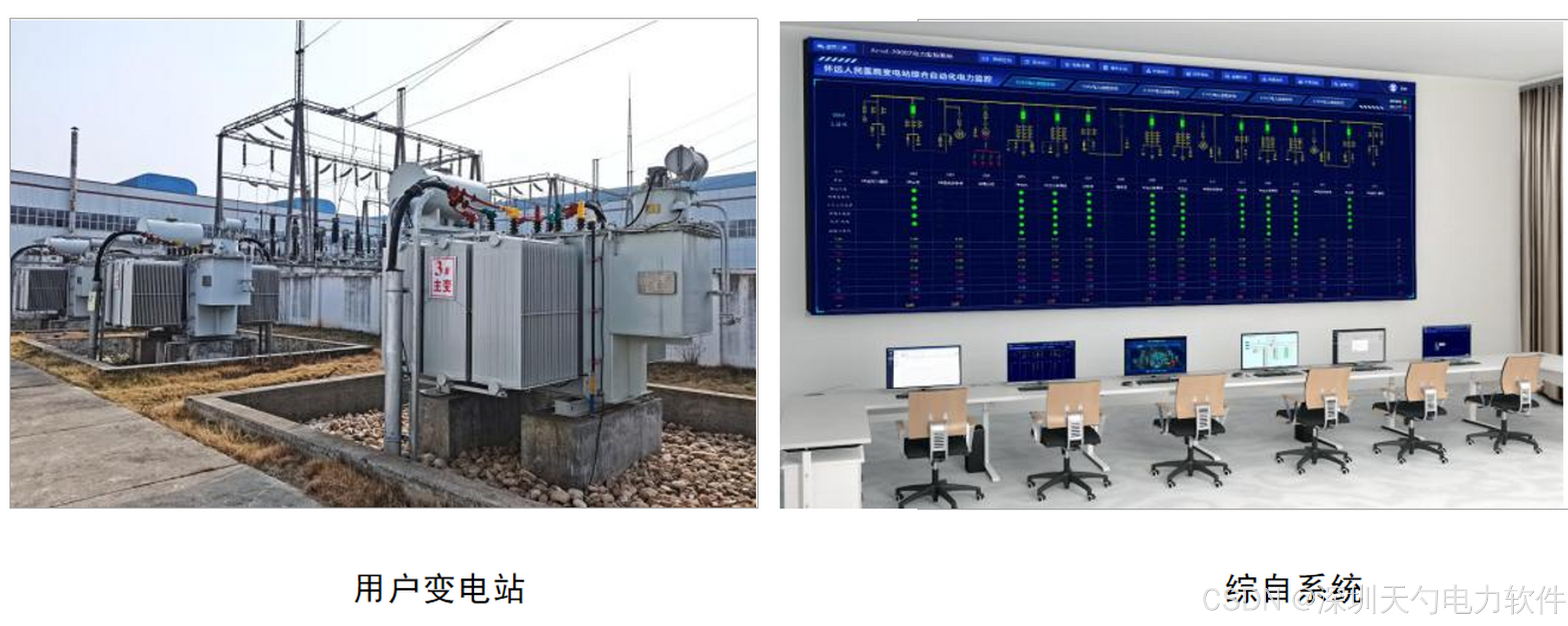

IEC61850标准是电力系统自动化领域唯一的全球通用标准。IEC61850通过标准的实现，使得智能变电站的工程实施变得规范、统一和透明，这大大提高了变电站自动化系统的技术水平和安全稳定运行水平。

在 IEC 61850 标准体系中，ResvTms（reservation time，保留时间）作为报告控制块（Report Control Block, RCB）的关键属性之一，主要用于缓存报告控制块（BRCB）,非缓存报告控制块用另外的参数实现类似功能。本文将对IEC61850标准下MMS 缓存报告控制块 ResvTms详细解析，分享给对IEC61850感兴趣的朋友~

1. ResvTms 的定义

ResvTms 是一个INT16型属性，用于表示报告控制块是否还在被占用状态。它通常用于缓存报告控制块（BRCB），而非缓存报告控制块（URCB）则没有该属性（使用另外的属性）。这是一个可选地属性参数，可以通过获取数据定义或者询问服务器开发工作者，确定是否存在相关属性以及是否支持修改等情况。

2. ResvTms 的作用

①　占用状态：ResvTms 值为-1，应表示BRCB当前根据配置被专门保留给一组特定的客户端。此情况，需要服务端特定，一般不支持。

②　动态保留状态：ResvTms 大于0，表示BRCB被动态保留。该值表示在断开关联后，保留状态将保持的秒数。到达保留时间后，ResvTms值应被本地重置为零（0）。

③　未占用状态：ResvTms 为值为零（0），表示BRCB未被保留。

3. ResvTms 的使用场景

在缓存报告控制块中，如果存在ResvTms属性，客户端在使能报告之前应该先校验 ResvTms 值的具体情况，具体可参考 ResvTms 的作用，以确保操作的正确性和有效性。

4.  ResvTms 的保留时间机制

当客户端使能报告后，ResvTms 如果大于0，表示服务端会为该客户端保留报告控制块使用权（ResvTms等于-1未特殊情况，可参考对应的作用描述）。当客户端因网络中断等原因取消使能，服务端会保留该报告控制块一段时间（ResvTms 指定的时间），期间其他客户端无法使能该报告控制块，从而确保数据的一致性和可靠性。

5.  ResvTms 的设置规则

SetBRCBValues请求（用于设置ResvTms）应满足以下条件：

①　如果BRCB的ResvTms值非零，并且SetBRCBValues请求是由未保留该BRCB的其他客户端发起的，则回复负响应；

②　如果BRCB的ResvTms值为–1，则回复负响应；

③　如果要设置的ResvTms值为负数，则回复负响应；

④　如果BRCB的ResvTms值为零（0），并且要设置的值为零（0）或正数，则回复正响应；

⑤　如果SetBRCBValues请求满足以下条件，则回复正响应：

a) 设置的ResvTms值为大于等于0；

b) 该请求是由通过正数值保留了BRCB的客户端发起的。

6.结语

ResvTms 是 IEC 61850 标准中用于MMS 缓存报告控制块的一个关键属性，用于标识报告控制块的占用时间。它在客户端订阅报告过程中起到至关重要的作用，通过确保报告控制块仅被一个客户端使用，从而有效避免了资源冲突，保障了数据传输的准确性和可靠性，对于基于该标准的电力系统通信等应用场景具有重要的实际意义。
