01LVGL图形界面库

一、LVGL(Light and Versatile Graphics Library) 概念

欢迎阅读LVGL中文开发手册！ — LVGL 文档 （中文翻译手册）

LVGL: Light and Versatile Graphics Library — LVGL documentation （官方手册）

GitHub - lvgl/lvgl: Embedded graphics library to create beautiful UIs for any MCU, MPU and display type. （源码官网）

LVGL 是最流行的免费开源嵌入式图形库，可以为任何 MCU、MPU 和显示类型创建漂亮的 UI。
它得到了行业领先供应商和项目的支持，如 Arm、STM32、NXP、Espressif、Nuvoton、Arduino、RT-Thread、Zephyr、NuttX、Adafruit 等。
功能丰富
它拥有创建现代美观 GUI 的所有功能：30 多个内置控件、强大的样式系统、Web 启发的布局管理器和支持多种语言的排版系统。
要将 LVGL 集成到您的平台中，您只需要至少 32 KB RAM 和 128 KB Flash、C 编译器、
帧缓冲区和至少 1/10 屏幕大小的渲染缓冲区。

功能介绍
强大的构建模块，例如
按钮、图表、列表、滑块、图像 等。
具有动画、抗锯齿、不透明度、平滑滚动的高级图形
各种输入设备，如触摸板、鼠标、键盘、编码器等
支持多语言，采用 UTF-8 编码
支持多显示器，甚至支持混合颜色格式
完全可定制的图形元素，具有类似 CSS 的样式
硬件无关：可与任何微控制器或显示器一起使用
可扩展：能够在内存较少的情况下运行（64 kB Flash，16 kB RAM）
支持但不要求
操作系统、外部内存和 GPU
即使使用高级图形效果也能进行单帧缓冲操作
用 C 语言编写，以实现最大兼容性（兼容 C++）
模拟器
 可在没有嵌入式硬件的 PC 上开始嵌入式 GUI 设计
在模拟器下开发的用户代码可以与固件共享，使 UI 开发更高效
绑定到
 MicroPython
教程、示例、主题，用于快速 GUI 设计
文档可在线获取
在 MIT 许可证下免费开源

二、LVGL 登神之路

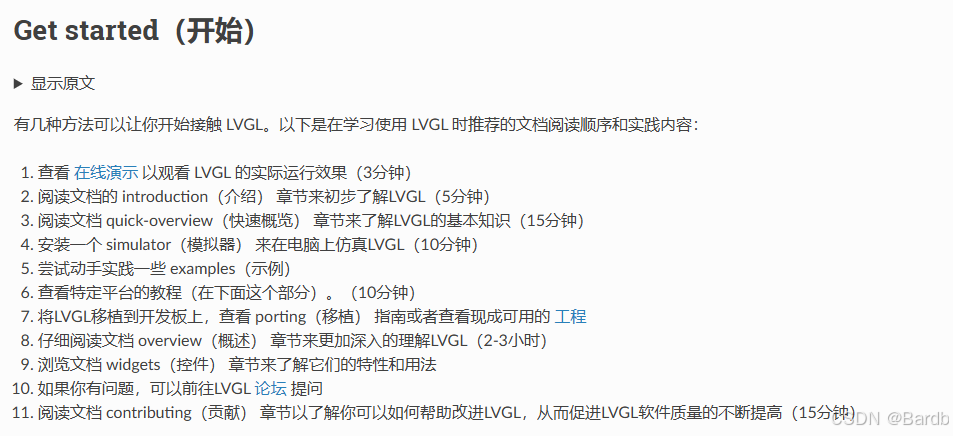

Get started（开始） — LVGL 文档

1.下载LVGL 工程

配置文件

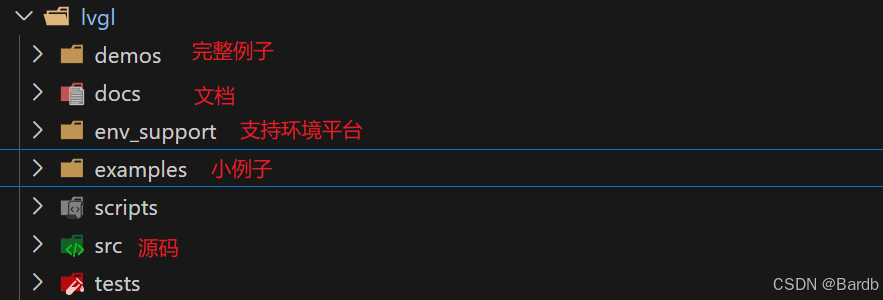

下载 lv_port_linux 配置文件 把 lvgl 文件夹放入该配置文件中即可使用！

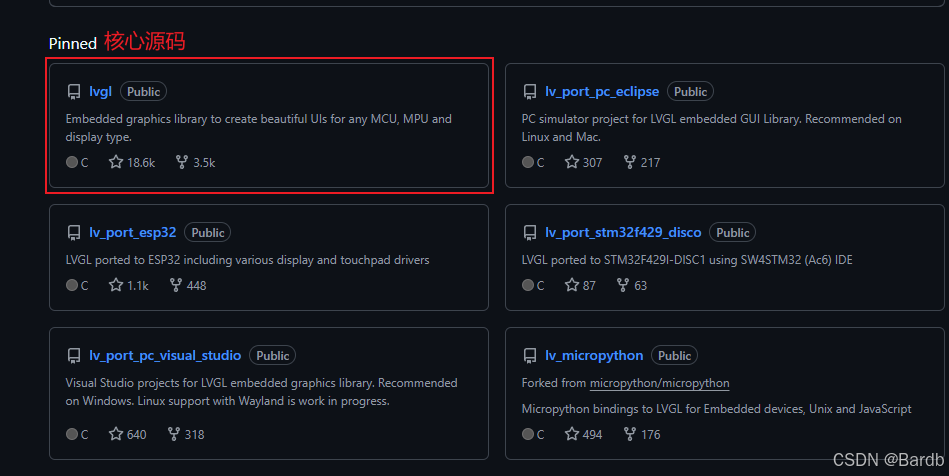

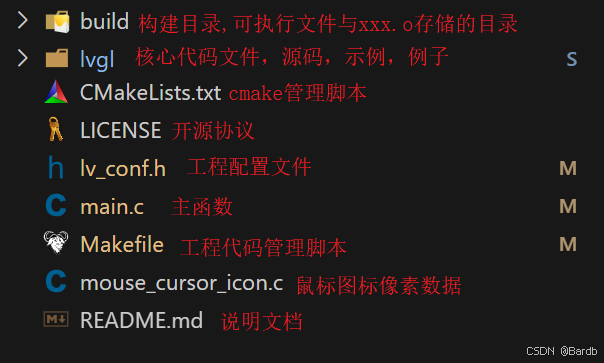

GitHub - lvgl/lv_port_linux: LVGL configured to work with a standard Linux framebuffer

命令下载方式 git clone https://github.com/lvgl/lv_port_linux.git cd lv_port_linux/ git submodule update --init --recursive

提示:下载步骤不用操作知道如何下载即可。

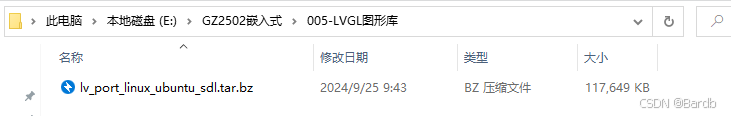

直接使用下载好的源码包

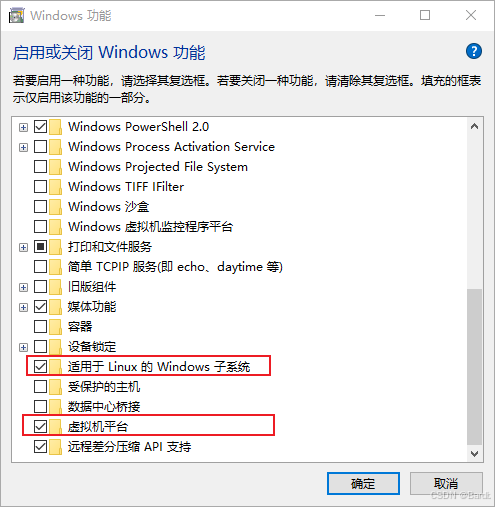

2.升级WSL版本为 WSL2

旧版 WSL 的手动安装步骤 | Microsoft Learn 官方更新教程

更新WSL版本

C:\Users\Administrator>wsl  -l  -v           #查看当前的WSL 版本
  NAME            STATE           VERSION
* Ubuntu-22.04    Stopped         1

C:\Users\Administrator>wsl   --set-default-version   2    #设置默认版本为 2
有关与 WSL 2 关键区别的信息，请访问 https://aka.ms/wsl2

操作成功完成。

C:\Users\Administrator>wsl  --set-version  Ubuntu-22.04  2   #设置  ubuntu-22.04 版本为 2
有关与 WSL 2 关键区别的信息，请访问 https://aka.ms/wsl2

正在进行转换，这可能需要几分钟时间。

C:\Users\Administrator>wsl  --update                         #更新WSL系统
正在检查更新。
已安装最新版本的适用于 Linux 的 Windows 子系统。

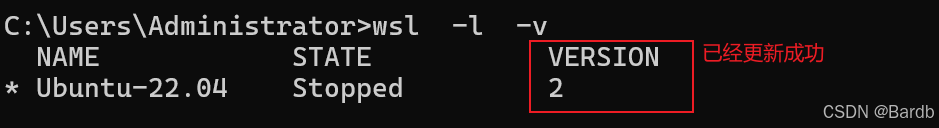

成功如图

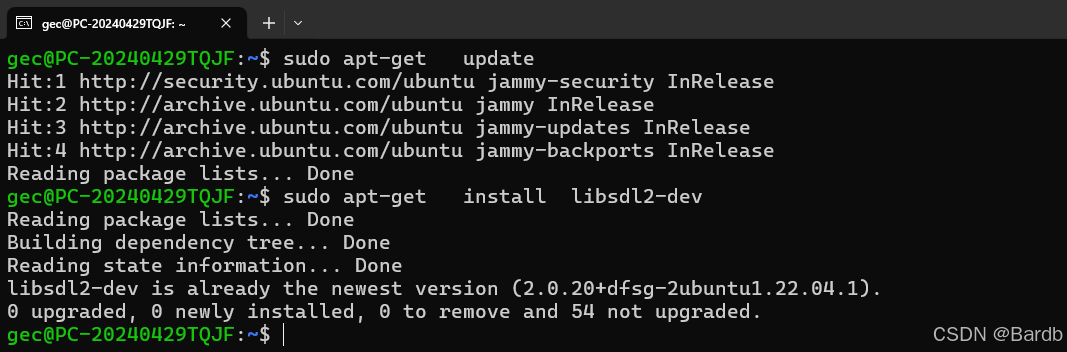

3.安装SDL库

sudo  apt-get  update                    #更新软件源
sudo apt-get   install  libsdl2-dev      #安装SDL库

成功如图

4.编译&运行模拟器

 tar  -xvf  lv_port_linux_ubuntu_sdl.tar.bz    -C   ~/   #解压源码到家目录
 cd  ~/lv_port_linux/                                    #进入源码目录
 make clean                                              #清空文件
 make  -j12                                              #启动12个线程编译
 ./build/bin/main                                        #运行例子程序

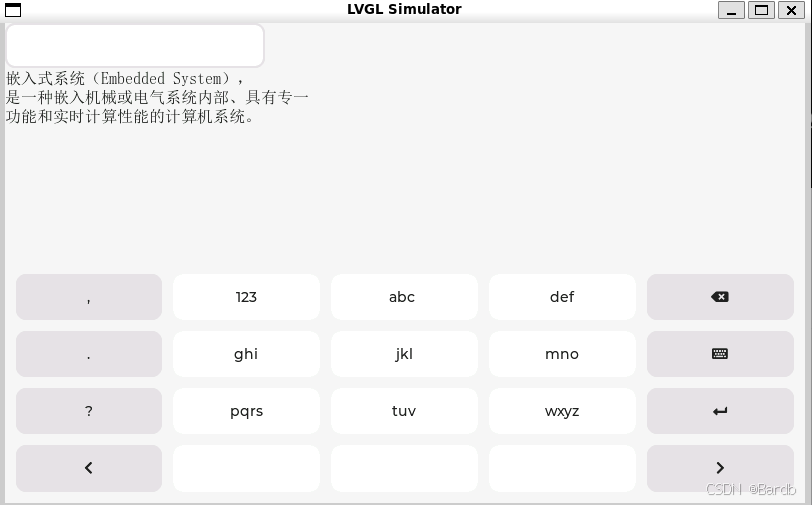

显示如图界面则安装模拟器成功

 三、LVGL 工程分析

 main.c主函数

#include "lvgl/lvgl.h"
#include "lvgl/demos/lv_demos.h"
#include <unistd.h>
#include <pthread.h>
#include <time.h>
#include <stdio.h>
#include <stdlib.h>

// 获取一个环境变量的值
static const char * getenv_default(const char * name, const char * dflt)
{
    return getenv(name) ?: dflt;
}
// 配置当前的显示器
#if LV_USE_LINUX_FBDEV
static void lv_linux_disp_init(void)
{
    const char * device = getenv_default("LV_LINUX_FBDEV_DEVICE", "/dev/fb0");
    lv_display_t * disp = lv_linux_fbdev_create();

    lv_linux_fbdev_set_file(disp, device);
}
#elif LV_USE_LINUX_DRM
static void lv_linux_disp_init(void)
{
    const char * device = getenv_default("LV_LINUX_DRM_CARD", "/dev/dri/card0");
    lv_display_t * disp = lv_linux_drm_create();

    lv_linux_drm_set_file(disp, device, -1);
}
#elif LV_USE_SDL
static void lv_linux_disp_init(void)
{
    const int width  = atoi(getenv("LV_SDL_VIDEO_WIDTH") ?: "800");
    const int height = atoi(getenv("LV_SDL_VIDEO_HEIGHT") ?: "480");

    lv_sdl_window_create(width, height);
}
#else
#error Unsupported configuration
#endif

int main(void)
{
    lv_init(); // 初始化LVGL库
    /*Linux display device init*/
    lv_linux_disp_init(); // 初始化显示器

    // init input device  初始化输入设备
    lv_sdl_mouse_create();      // 鼠标
    lv_sdl_keyboard_create();   // 键盘
    lv_sdl_mousewheel_create(); // 滚轮

    /*Create a Demo  创建示例*/
    // lv_example_button_1();
    // lv_demo_widgets();
    // lv_example_ime_pinyin_2();

    /*Handle LVGL tasks  处理lvgl任务*/
    while(1) {
        lv_timer_handler();
        usleep(5000);
    }
    return 0;
}

lv_conf.h 配置文件

注意注意注意:修改了lv_conf.h 配置文件后，必须要make clean ，再make 才能生效

/*Color depth: 8 (A8), 16 (RGB565), 24 (RGB888), 32 (XRGB8888)  设置像素点色深*/
#define LV_COLOR_DEPTH 16

/*API for fopen, fread, etc  设置文件IO读取盘符*/
#define LV_USE_FS_STDIO 1
#if LV_USE_FS_STDIO
    #define LV_FS_STDIO_LETTER 'A'     /*Set an upper cased letter on which the drive will accessible (e.g. 'A')*/
    #define LV_FS_STDIO_PATH ""         /*Set the working directory. File/directory paths will be appended to it.*/
    #define LV_FS_STDIO_CACHE_SIZE 0    /*>0 to cache this number of bytes in lv_fs_read()*/
#endif


/*Use SDL to open window on PC and handle mouse and keyboard  配置SDL的显示框架*/
#define LV_USE_SDL              1


/*Driver for /dev/fb*/     配置linux 的显示框架
#define LV_USE_LINUX_FBDEV      0

四、LVGL 基本对象概念

在LVGL 图形库中所有看见的东西都是一个 对象lv_obj_t * parent 每个对象都拥有，位置大小，事件 ... 等内容。

Base object（基础对象） (lv_obj) — LVGL 文档

//获取当前活跃的屏幕对象
lv_obj_t * lv_screen_active(void)

//加载活跃的屏幕对象
void lv_screen_load(struct _lv_obj_t * scr);

//创建一个对象
lv_obj_t *lv_obj_create(lv_obj_t *parent)
parent:父亲对象，一个子对象都必须有一个父对象，否则该对象就是一个新的屏幕
返回值:lv_obj_t *新的对象

//删除对象
void lv_obj_delete(lv_obj_t *obj)

//对象大小设置
lv_obj_set_width(obj, new_width)    设置宽度
lv_obj_set_height(obj, new_height)  设置高度
lv_obj_set_size(obj, new_width, new_height)  设置宽度与高度

//对象位置设置
lv_obj_set_x(obj, new_x)    设置X轴坐标
lv_obj_set_y(obj, new_y)    设置Y轴坐标
lv_obj_set_pos(obj, new_x, new_y)  设置 X 与 Y 坐标

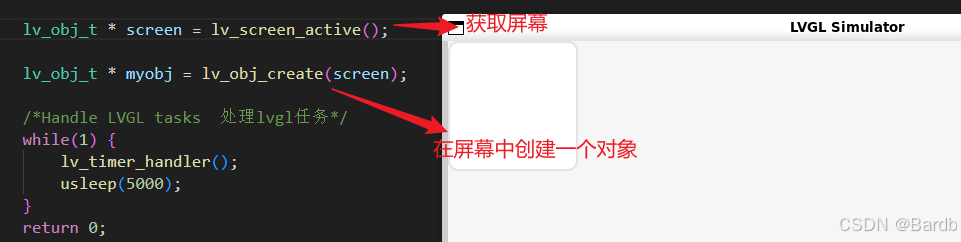

//例子:在屏幕中创建一个对象
lv_obj_t *screen = lv_screen_active();
lv_obj_t *myobj =lv_obj_create(screen);

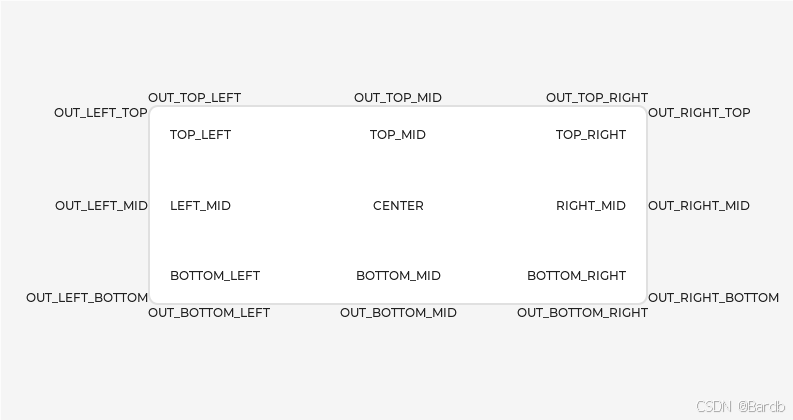

对齐规则

/** Alignments*/

enum _lv_align_t {
    LV_ALIGN_DEFAULT = 0,
    LV_ALIGN_TOP_LEFT,   上左
    LV_ALIGN_TOP_MID,    上中
    LV_ALIGN_TOP_RIGHT,   上右
    LV_ALIGN_BOTTOM_LEFT,
    LV_ALIGN_BOTTOM_MID,
    LV_ALIGN_BOTTOM_RIGHT,
    LV_ALIGN_LEFT_MID,
    LV_ALIGN_RIGHT_MID,
    LV_ALIGN_CENTER,     居中

    LV_ALIGN_OUT_TOP_LEFT,   外上左
    LV_ALIGN_OUT_TOP_MID,    外上中
    LV_ALIGN_OUT_TOP_RIGHT,
    LV_ALIGN_OUT_BOTTOM_LEFT,
    LV_ALIGN_OUT_BOTTOM_MID,
    LV_ALIGN_OUT_BOTTOM_RIGHT,
    LV_ALIGN_OUT_LEFT_TOP,
    LV_ALIGN_OUT_LEFT_MID,
    LV_ALIGN_OUT_LEFT_BOTTOM,
    LV_ALIGN_OUT_RIGHT_TOP,
    LV_ALIGN_OUT_RIGHT_MID,
    LV_ALIGN_OUT_RIGHT_BOTTOM,
};

void lv_obj_set_align(lv_obj_t *obj, lv_align_t align)    设置对齐位置

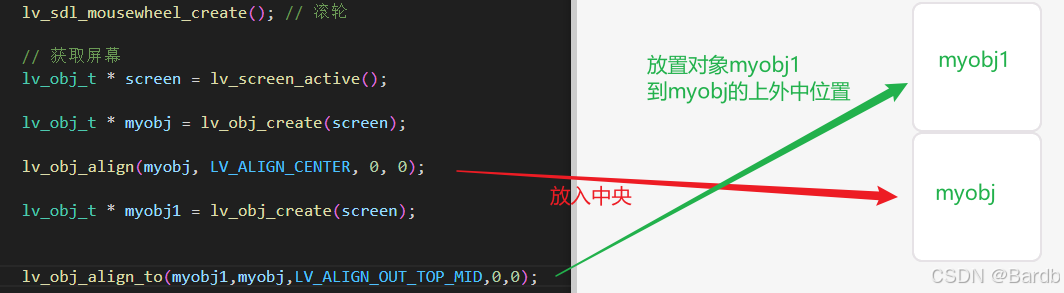

void lv_obj_align(lv_obj_t *obj, lv_align_t align, int32_t x_ofs, int32_t y_ofs)  ✔️设置对齐位置和偏移量
void lv_obj_align_to(lv_obj_t *obj, const lv_obj_t *base, lv_align_t align, int32_t x_ofs, int32_t y_ofs)  ✔️根据base参考位置设置对齐
obj:需要设置的对象
base:参考位置
align:对齐规则
x_ofs:x 轴偏移量
y_ofs:y 轴偏移量


void lv_obj_center(lv_obj_t *obj)  快速放置中央

父子结构

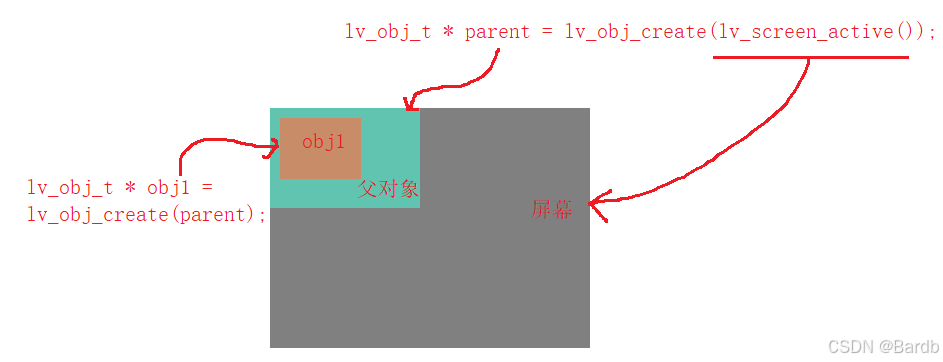

一个父对象可以被视为其子对象的容器。每个对象都都必须会有且仅有一个父对象（屏幕除外），但一个父对象可以有任意数量的子对象。

lv_obj_t * parent = lv_obj_create(lv_screen_active());   /* 在当前屏幕上创建一个父对象 */
lv_obj_set_size(parent, 100, 80);                    /* 设置父对象的大小 */

lv_obj_t * obj1 = lv_obj_create(parent);             /* 在先前创建的父对象上创建一个对象 */
lv_obj_set_pos(obj1, 10, 10);                        /* 设置新对象的位置 */


lv_obj_set_parent(obj, new_parent)   :设置一个父亲对象
lv_obj_get_child(parent, idx)       :获取当前的孩子对象
lv_obj_t *lv_obj_get_parent(const lv_obj_t *obj)  :获取当前父亲对象
uint32_t lv_obj_get_child_count(const lv_obj_t *obj) :获取孩子数

demo父子对象操作

 lv_obj_t * parent = lv_obj_create(lv_screen_active());
    lv_obj_set_size(parent, 300, 300);
    lv_obj_center(parent);

    lv_obj_t * obj = lv_obj_create(lv_screen_active());
    lv_obj_set_pos(obj, 100, 0);
    lv_obj_t * obj1 = lv_obj_create(lv_screen_active());
    lv_obj_set_pos(obj1, 200, 0);
    lv_obj_t * obj2 = lv_obj_create(lv_screen_active());
    lv_obj_set_pos(obj2, 300, 0);

    // 设置一个父亲对象
    lv_obj_set_parent(obj, parent);
    lv_obj_set_parent(obj1, parent);
    lv_obj_set_parent(obj2, parent);
    //获取当前父亲对象的孩子数
    int child_count = lv_obj_get_child_count(parent);
    printf("child_count=%d\n", child_count);
    //打印对象地址
    printf("obj= %p\n", obj);
    printf("obj1= %p\n", obj1);
    printf("obj2= %p\n", obj2);
   //获取子对象的地址
    for(int i = 0; i < child_count; i++) {
        printf("child=%p\n", lv_obj_get_child(parent, i));
    }

至此，希望看完这篇文章的你有所收获，我是Bardb，译音八分贝，道友，下期见
