硬件电路 - 推挽(PP)输出与开漏(OD)输出的区别

目录

一、三极管实现推挽、开漏电路

1、推挽电路

（1）推

（2）挽

2、开漏电路

二、MOS管实现推挽、开漏电路

1、推挽电路

（1）推

（2）挽

2、开漏电路

---

一、三极管实现推挽、开漏电路

1、推挽电路

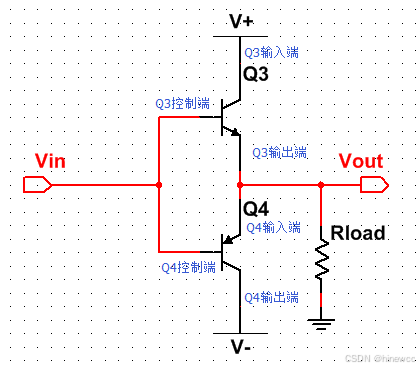

推挽输出使用两个三极管，一个PNP型，一个NPN型，交替工作来直接驱动负载，输出由输出控制决定。

（1）推

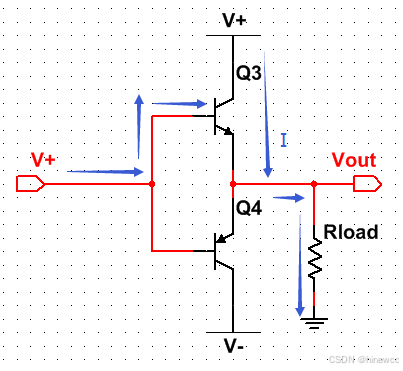

输出高电平：输出接到电源电压V+(推)

（2）挽

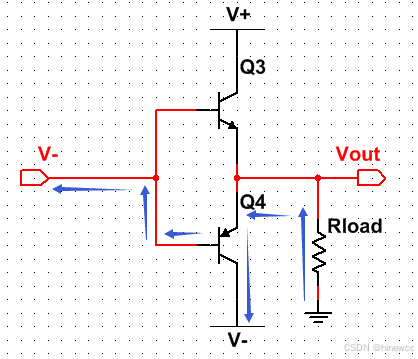

输出低电平：将输出接到地（挽）

2、开漏电路

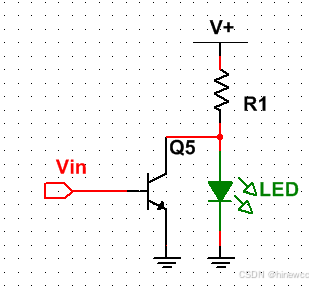

当输出控制是高电平时，三极管导通，输出接地；当输出控制低电平时，三极管截止，输出悬空高阻态（开漏）。输出电平完全由上拉电阻的电源电平决定。

二、MOS管实现推挽、开漏电路

1、推挽电路

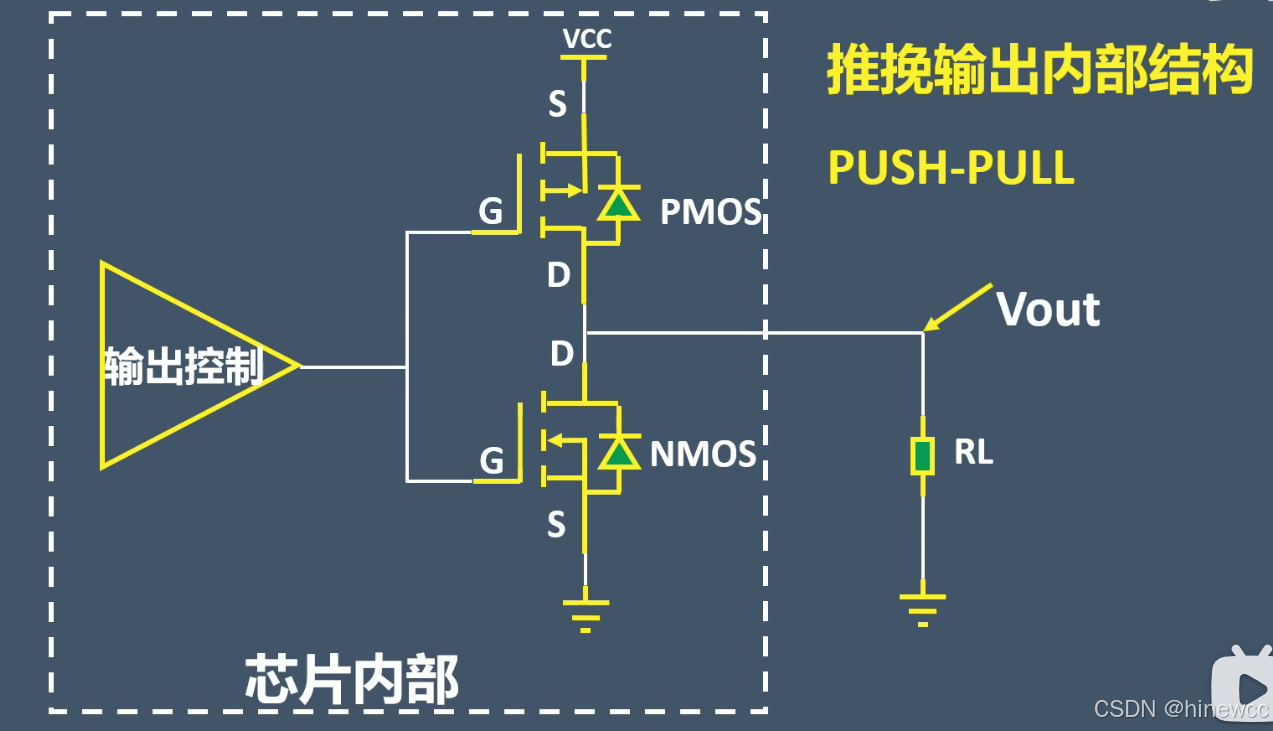

        推挽输出使用两个MOS管（一个P型，一个N型）交替工作来直接驱动负载，输出由输出控制决定。这种配置允许推挽输出在高电平和低电平时都具有较强的驱动能力。

（1）推

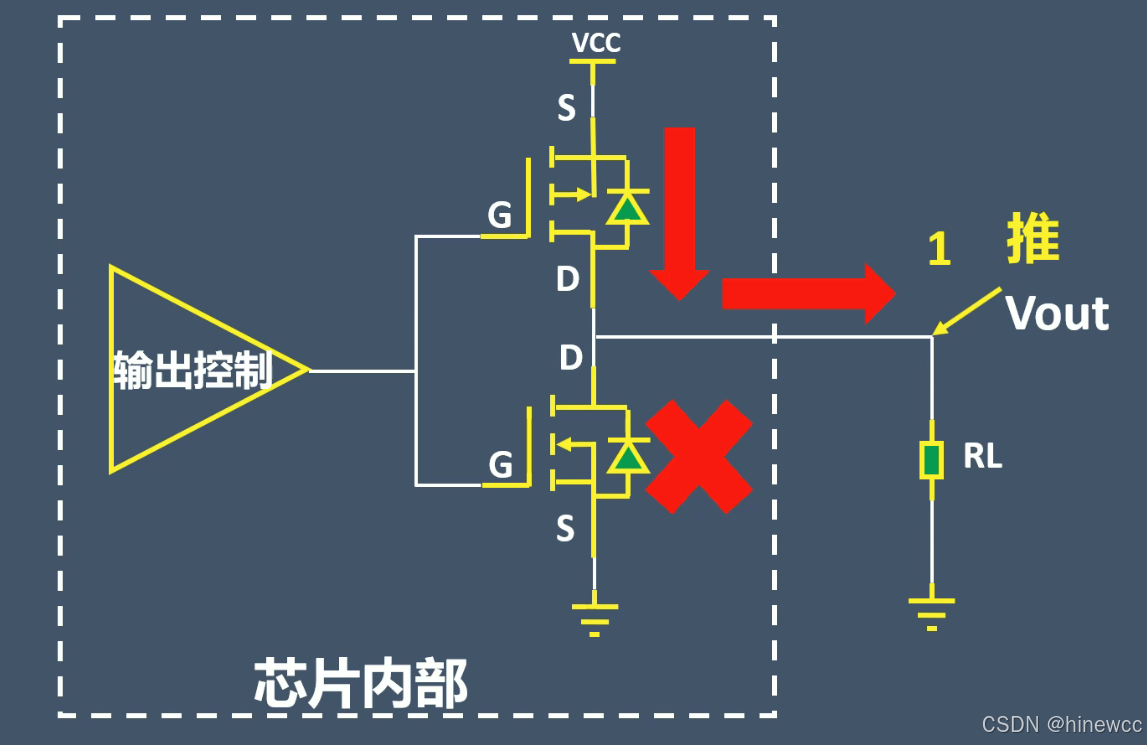

输出控制高电平时，P型晶体管导通，N型晶体管截止，从而将输出接到电源电压（推）

（2）挽

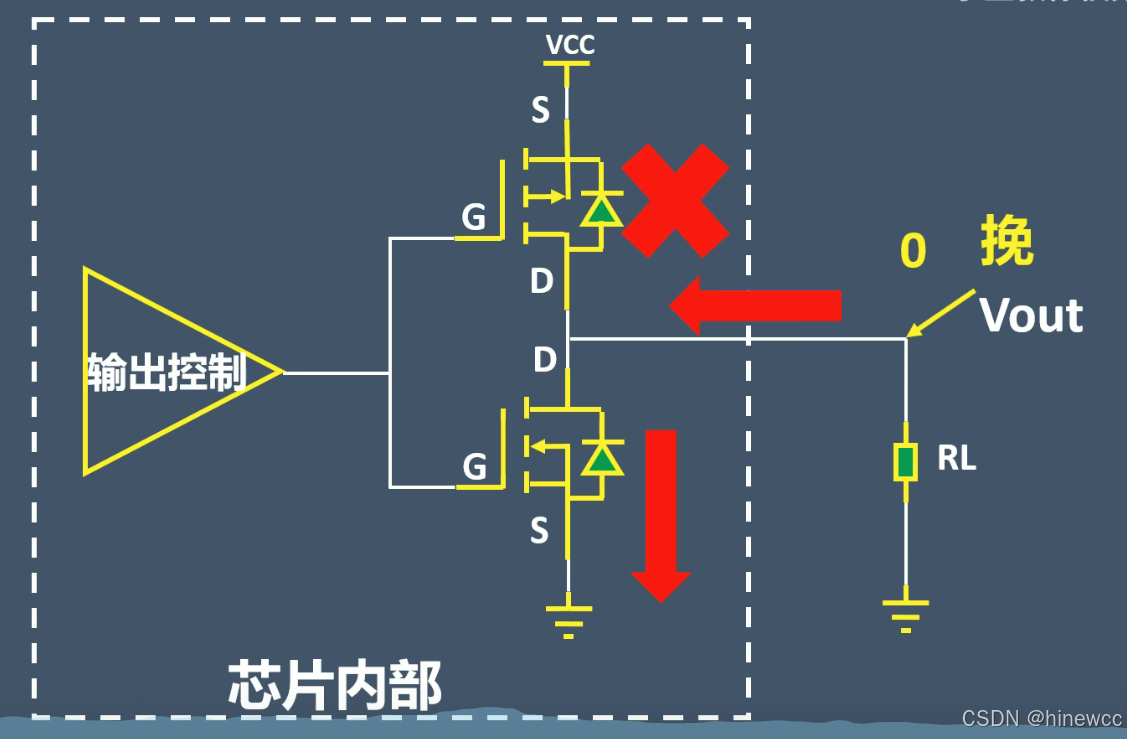

输出控制低电平时，P型晶体管截止，N型晶体管导通，从而将输出接到地（挽）

2、开漏电路

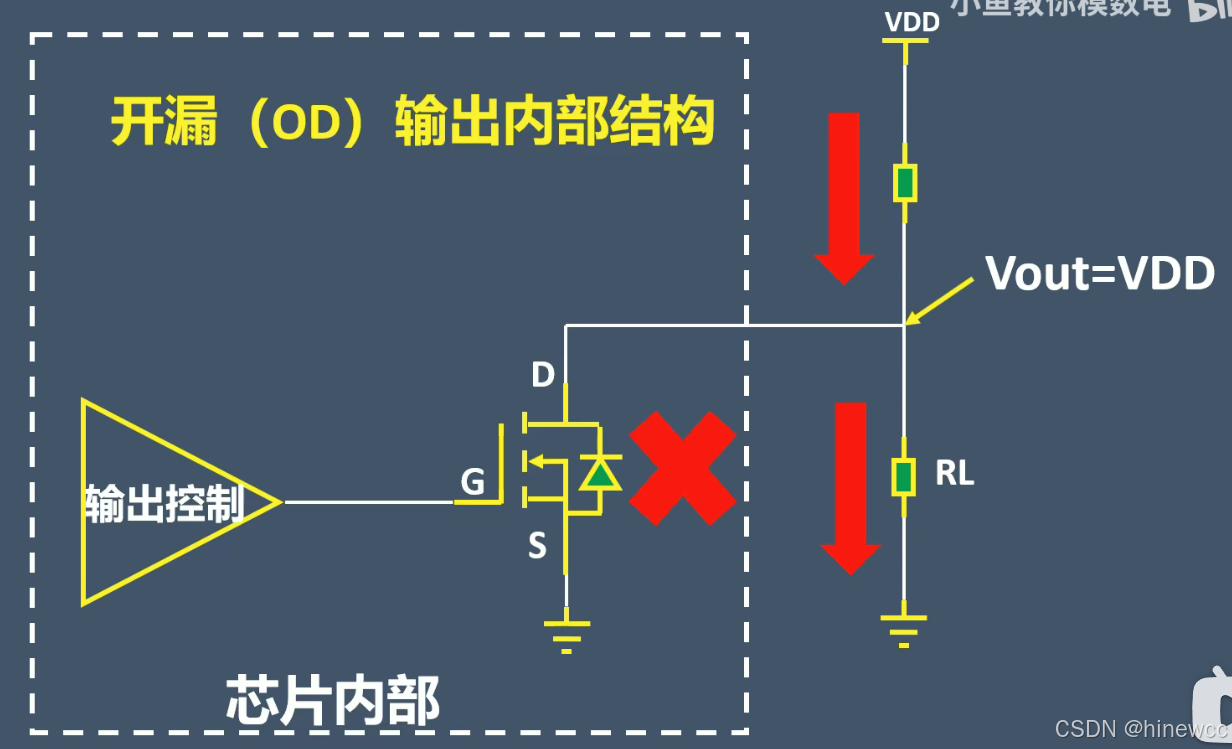

开漏输出只有一个N型晶体管，当输出控制是低电平时，晶体管导通，输出接地；当输出控制高电平时，晶体管截止，输出悬空高阻态（开漏）。输出电平完全由上拉电阻的电源电平决定。

---
