【电工】网线（T568B线序）的制作
目录
1. 准备材料
2. 制作与检验
2.1 制作过程
3. 其它
本篇以超五类非屏蔽网线（直连线）的制作为例，六类（超六类）非屏蔽双绞线的做法与本篇做法类似，T568A直通线（2.1步骤6的换成绿-蓝-橙-棕）与本篇做法基本一致
1. 准备材料
需要准备的材料：水晶头、剥线刀（或称打线刀）、压线钳、网线、网络电话线测试仪（用作测试是否连通）、记号笔（做的更加精准等）

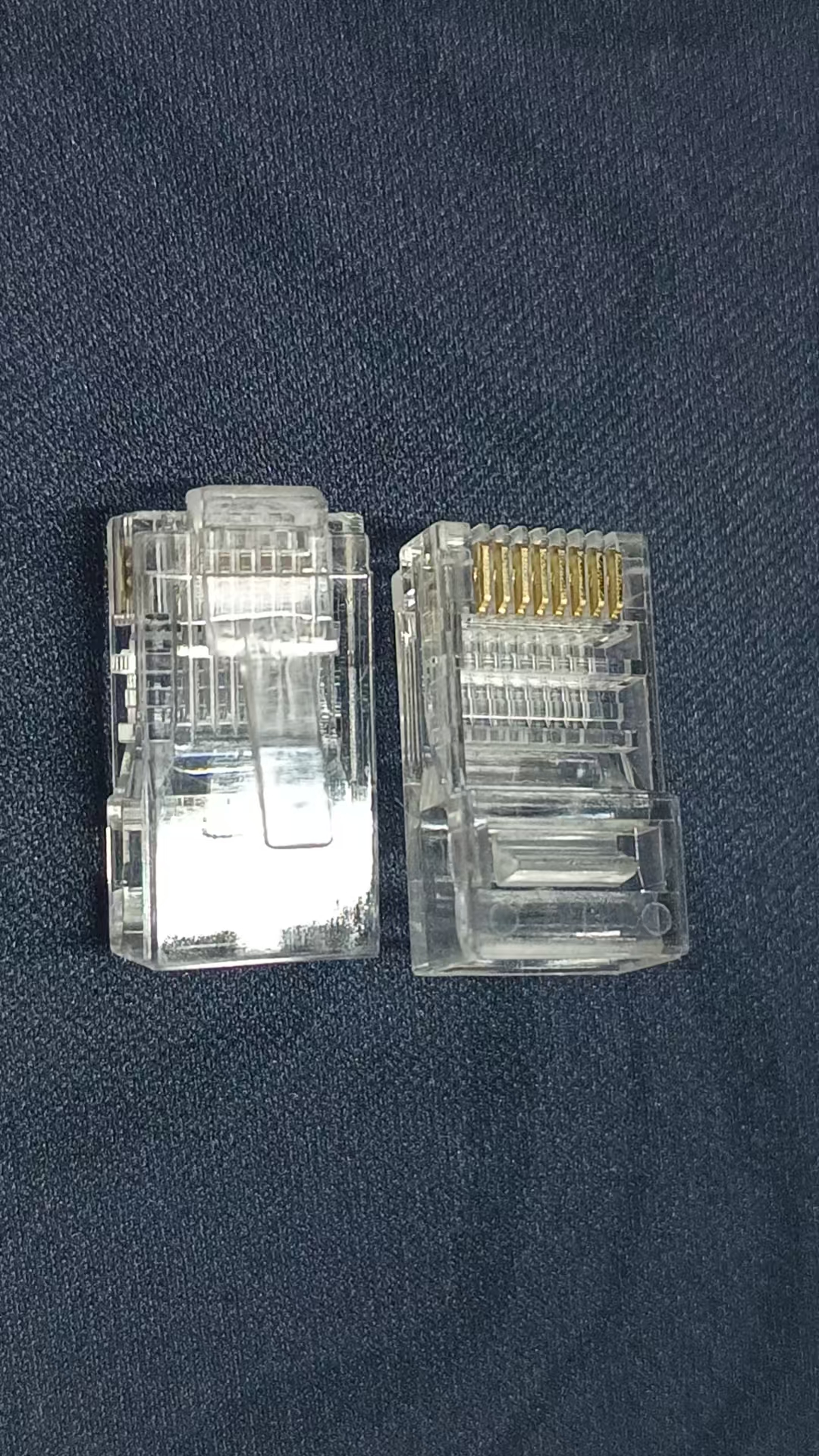

- 水晶头（两个，五类水晶头）

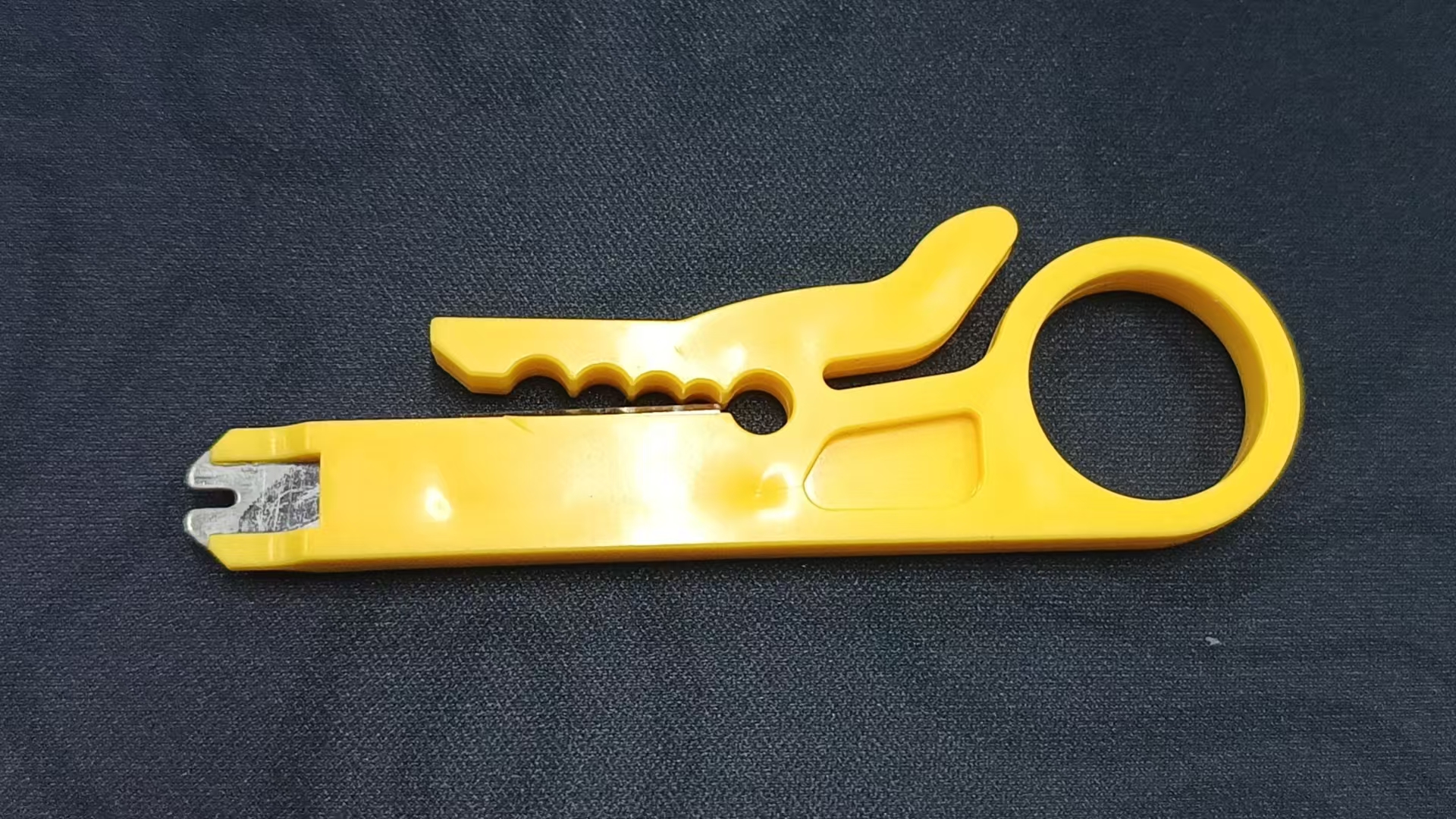

- 剥线刀（或者称打线刀）

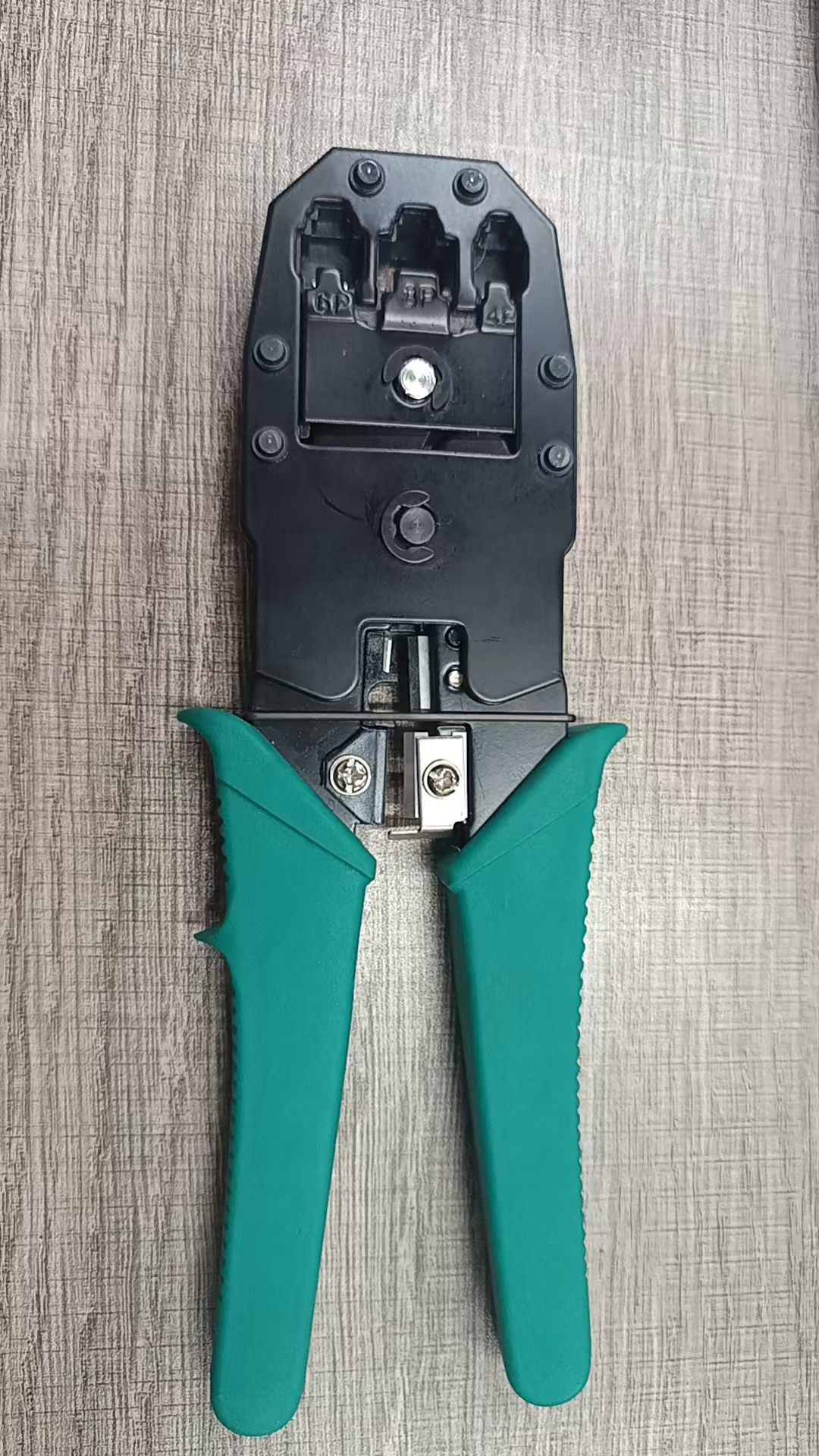

- 压线钳

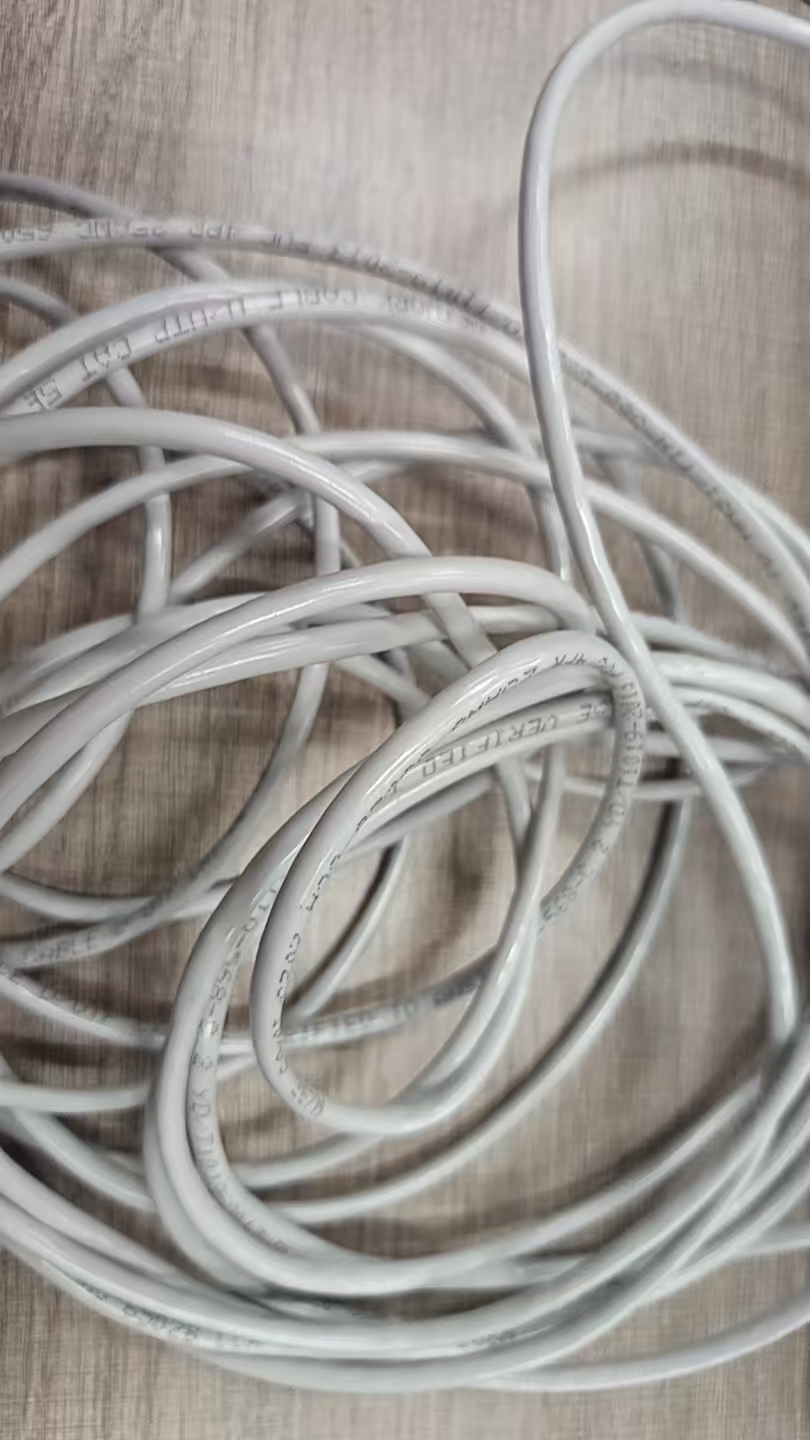

- 一截网线

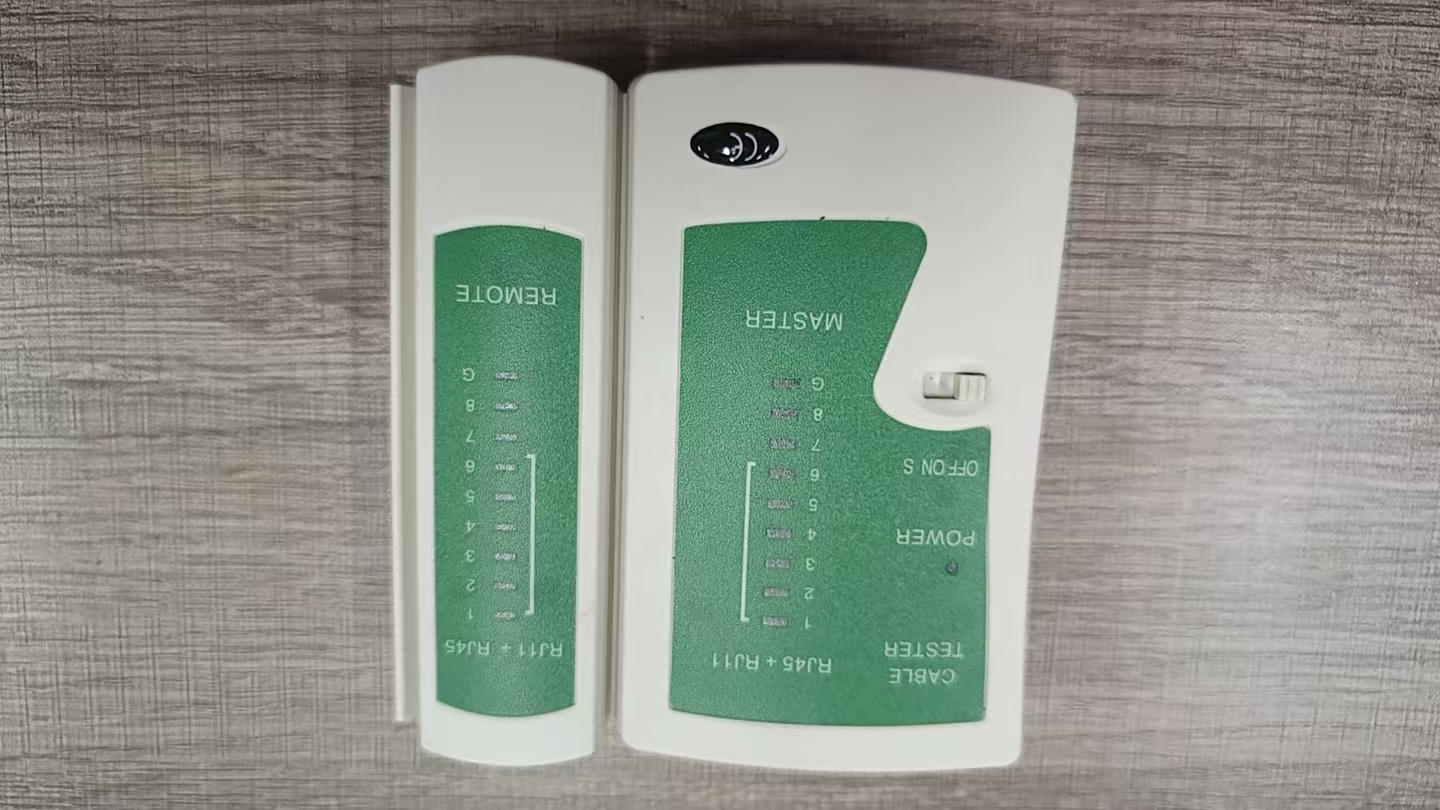

- 网络电话线测试仪（用于检验）
2. 制作与检验
2.1 制作过程

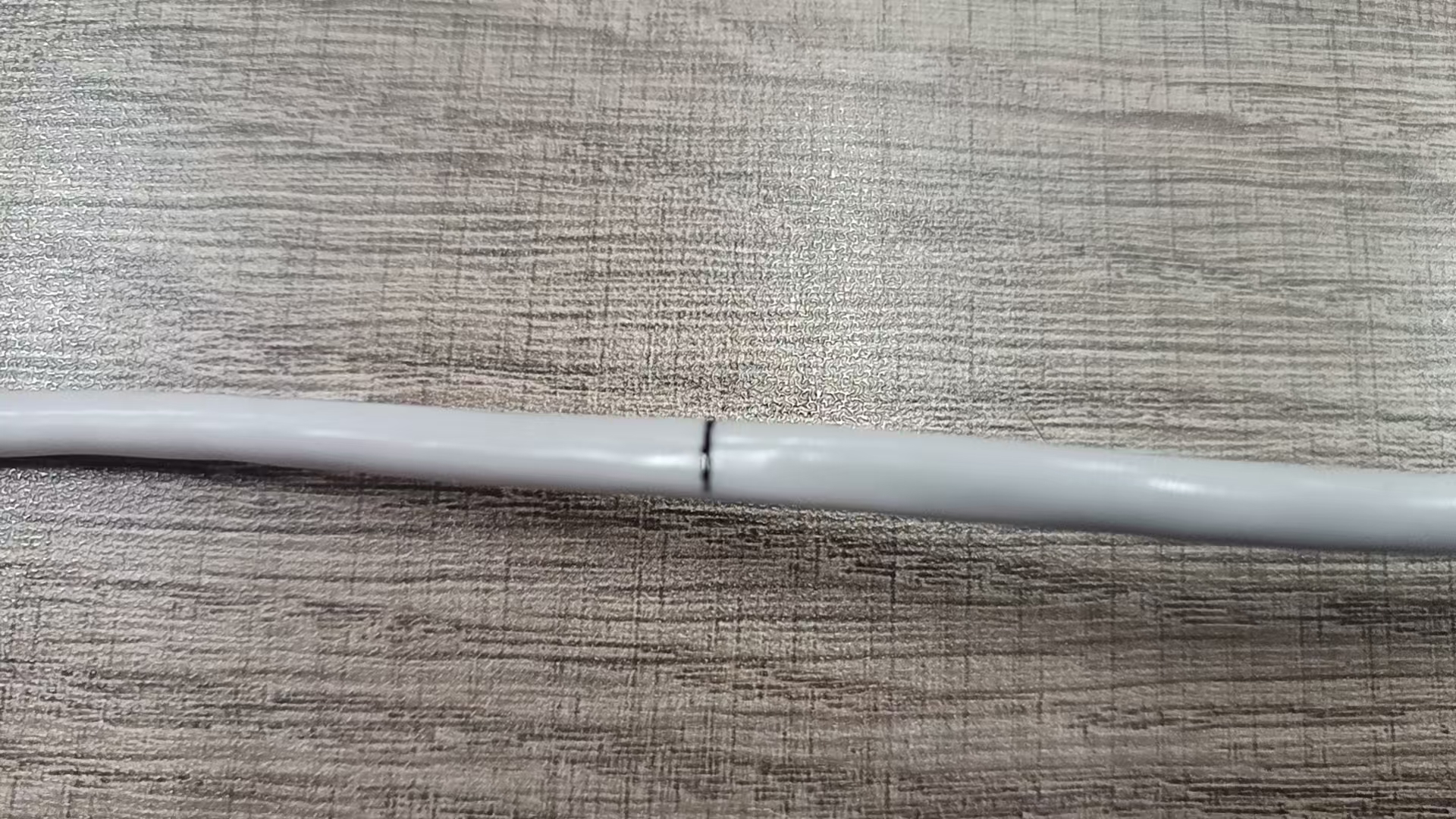

- 拿出网线，用记号笔记录需要裁剪的长度

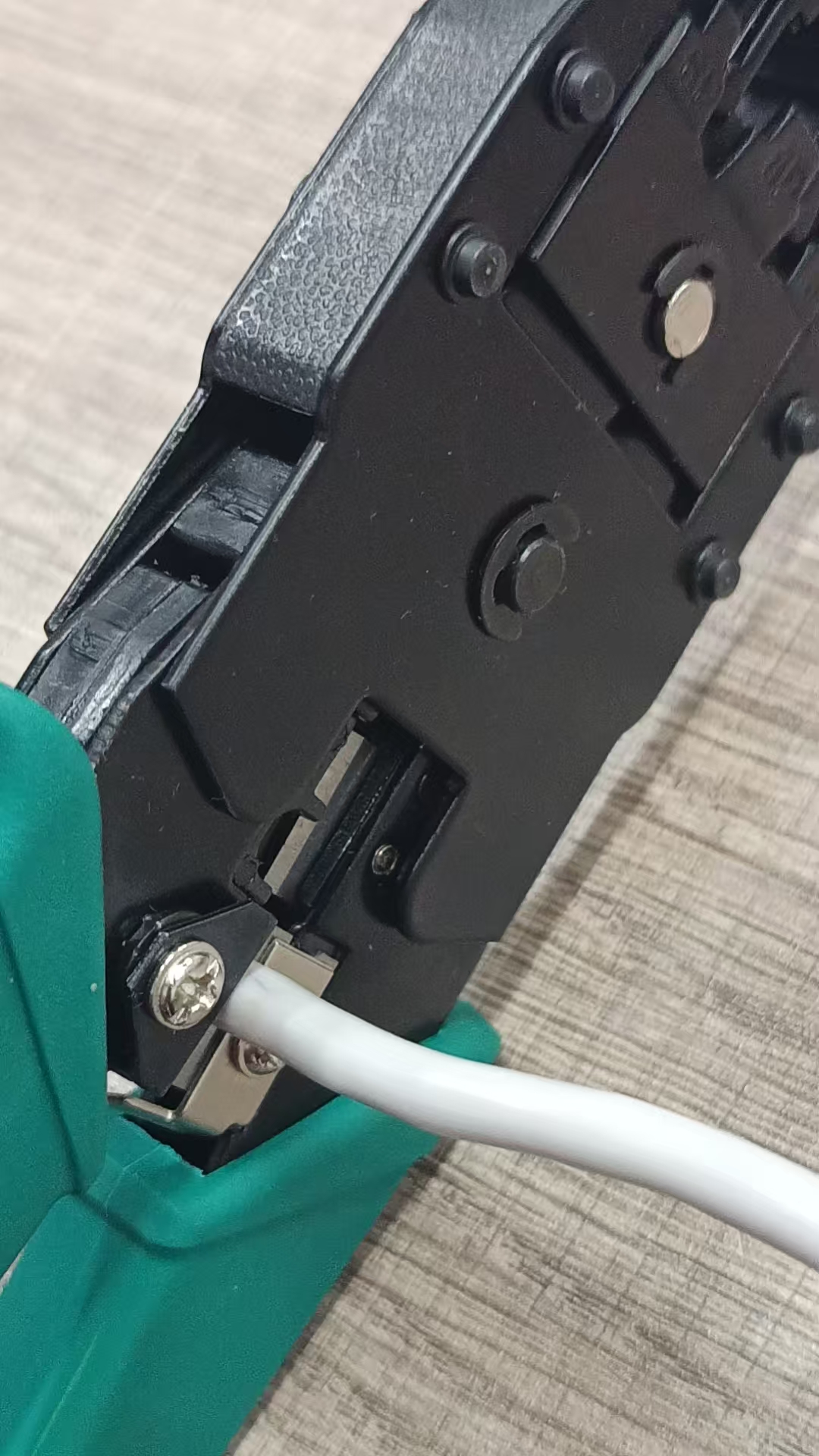

- 用压线钳按照作记号的地方剪裁网线，一截固定长度的网线就做好了

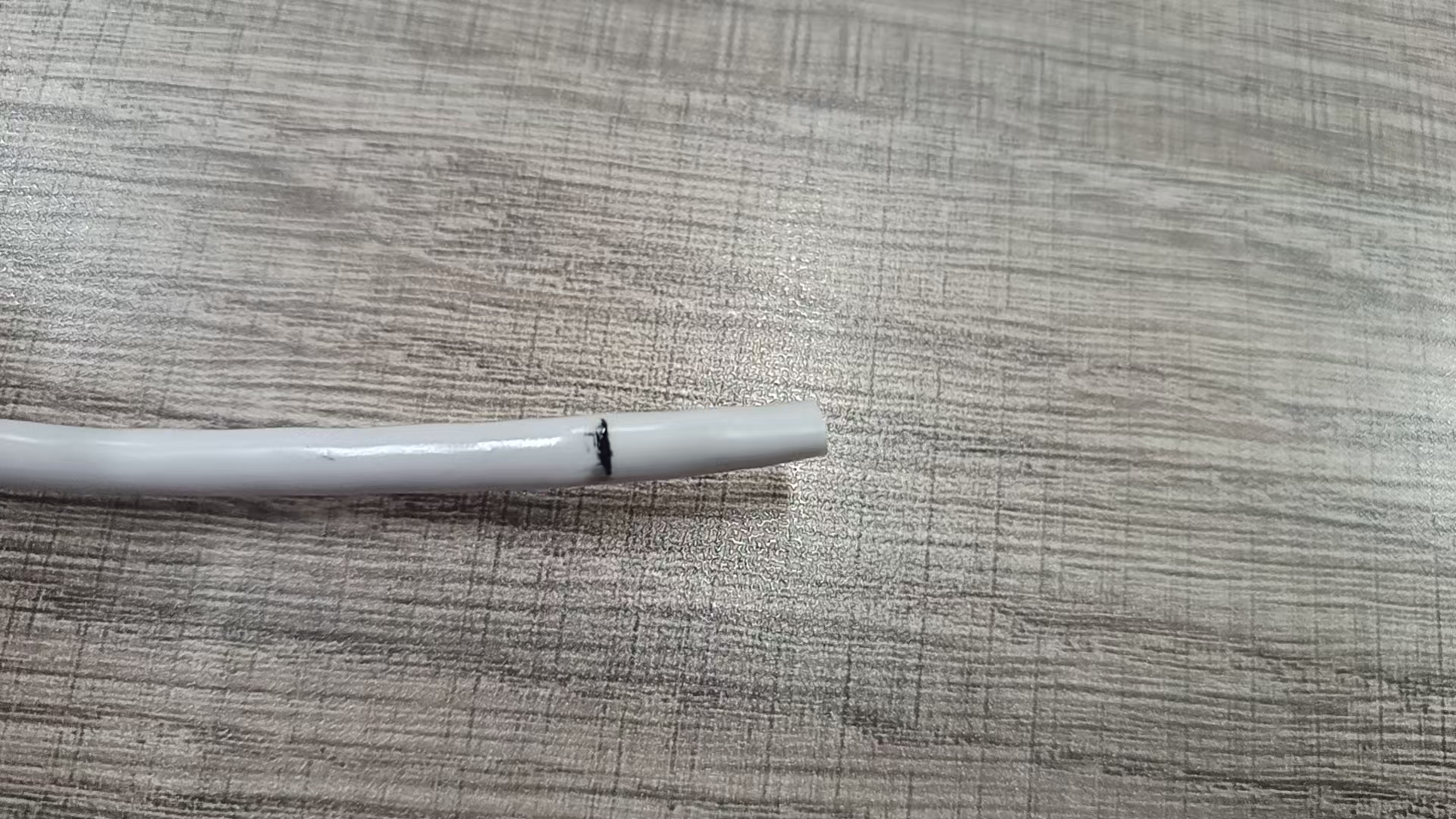

- 网线末端1.5cm（大概一个大拇指指甲盖）处，用记号笔做上记号

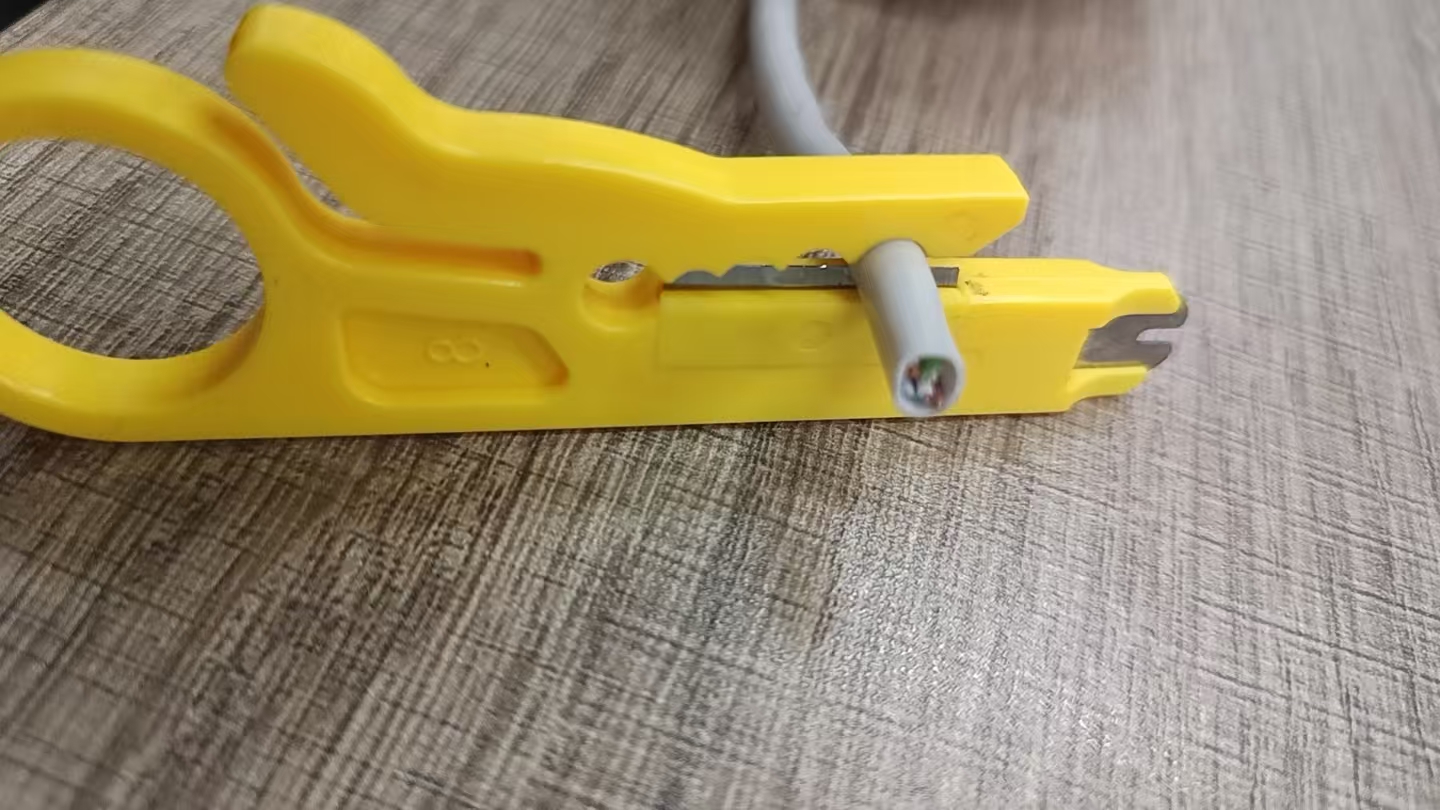

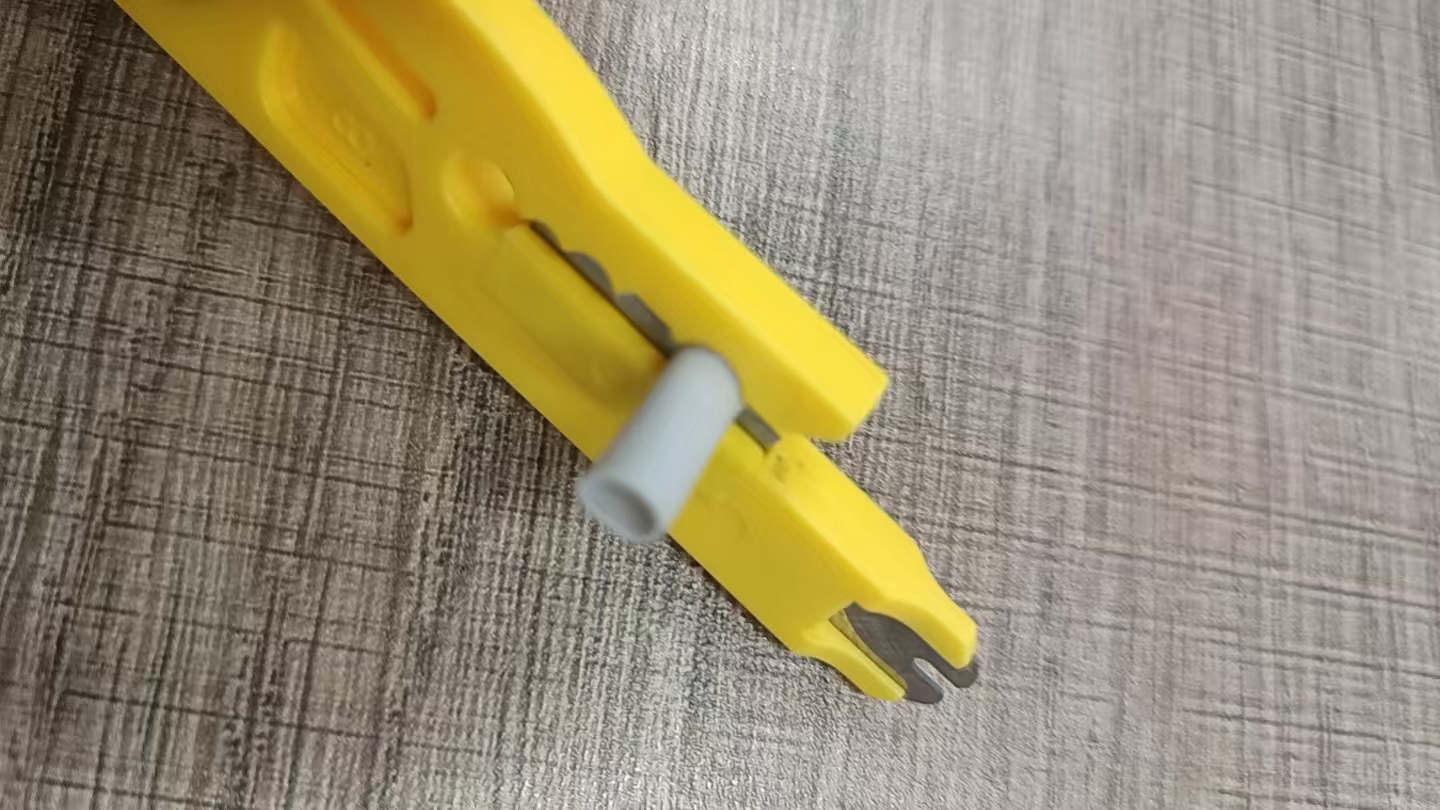

- 用剥线刀围绕记号处，转一圈，这样能轻松剥开网线皮

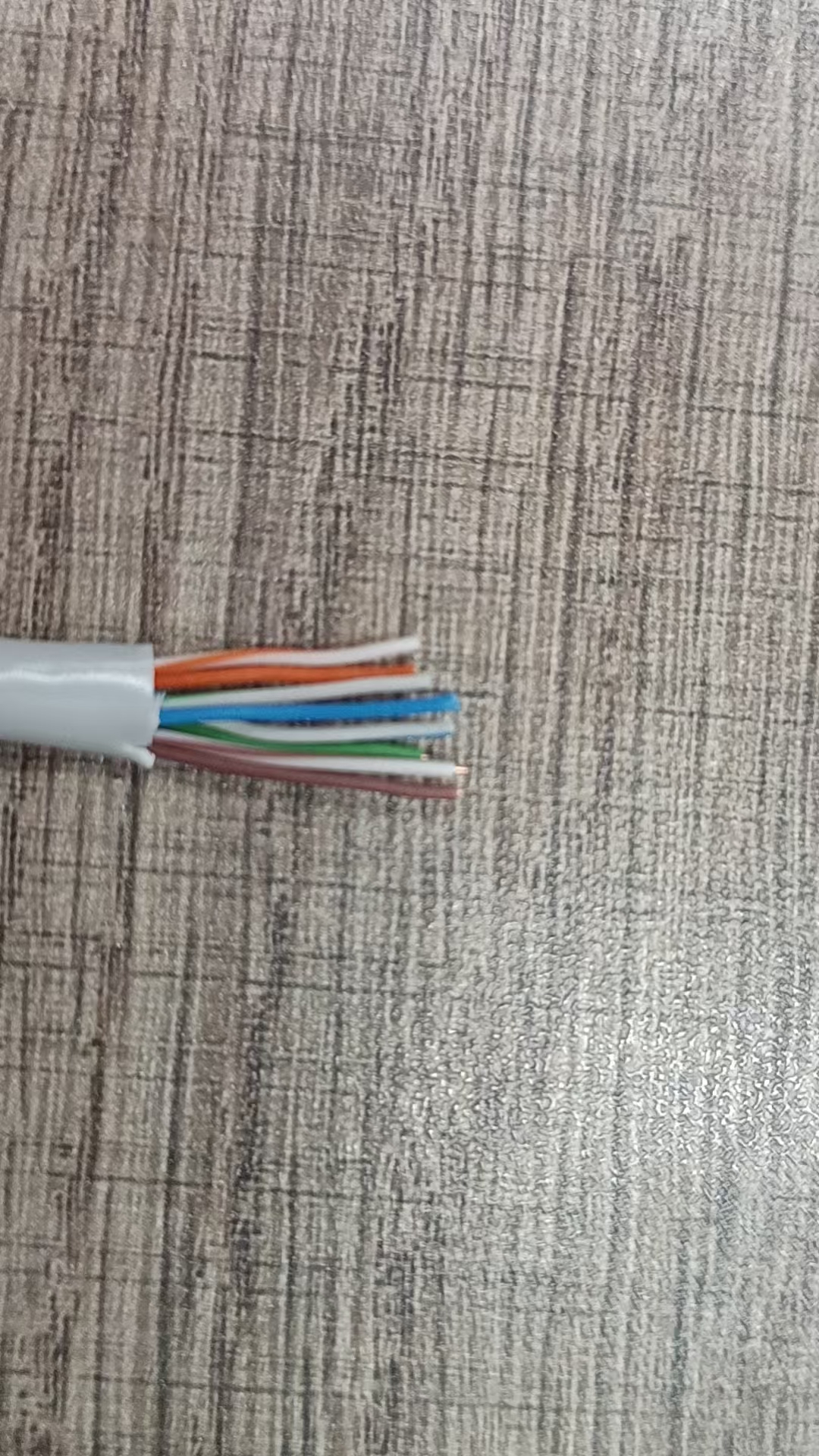

- 去掉线皮（扔掉就行），一般都会留在打线刀上

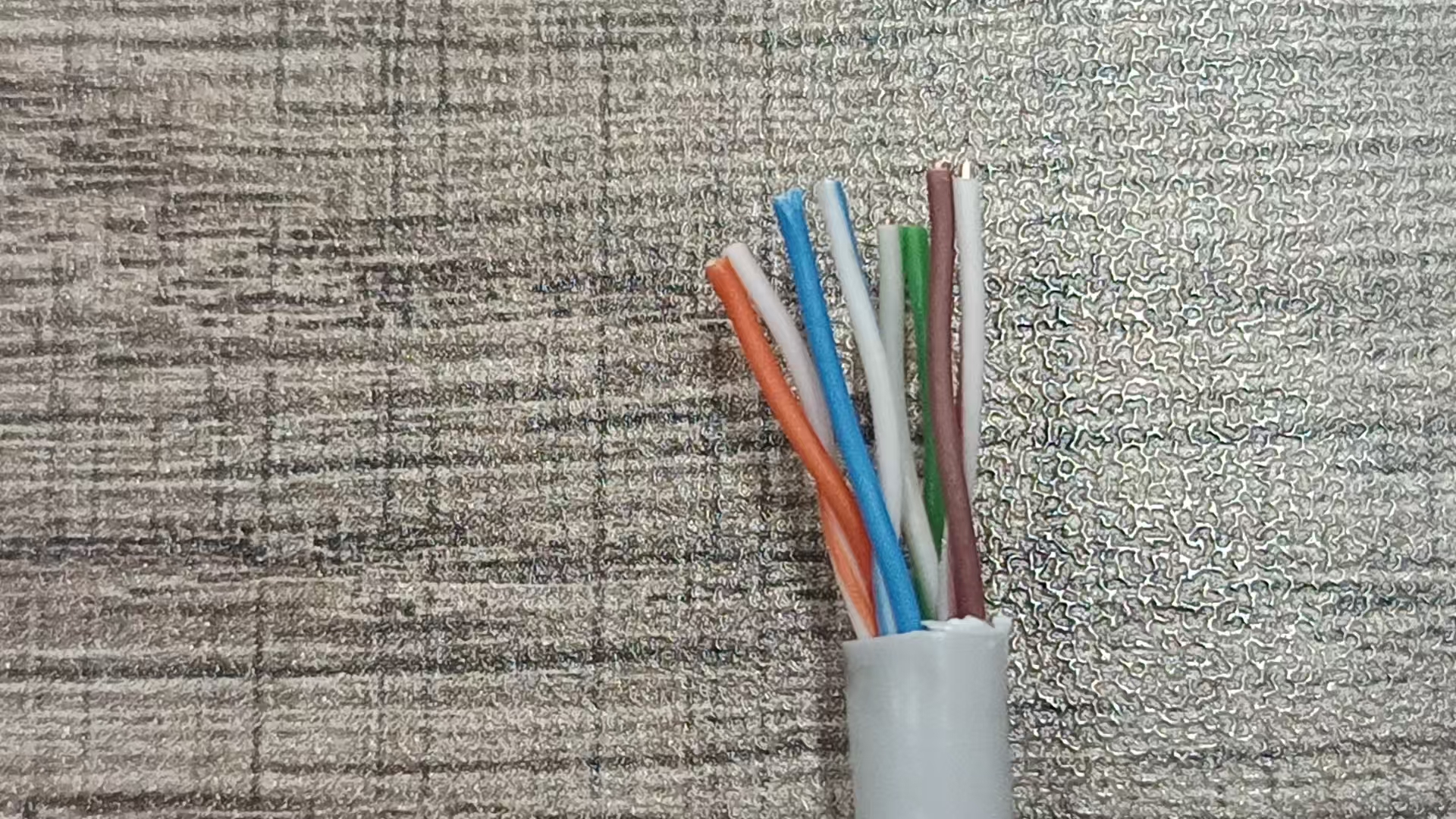

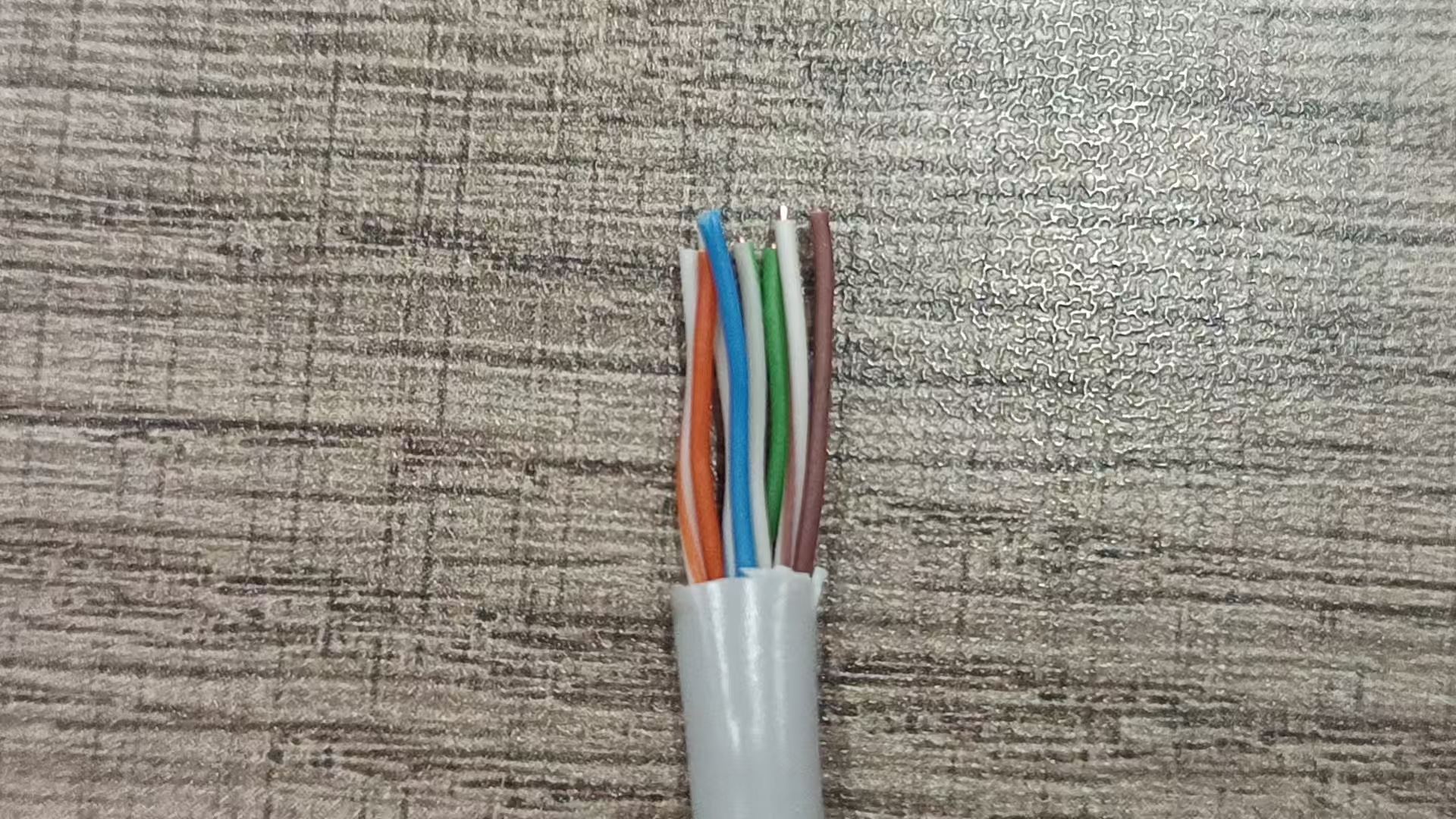

- 四股线按照：橙-蓝-绿-棕 的顺序排序（先分好）
- 按照：白橙（1）-橙（2）-白蓝（3）-蓝（4）-白绿（5）-绿（6）- 白棕（7）-棕（8） 的顺序分开这四股线，记住备注的数字顺序
- 将上述3和5的顺序调换，也就是3的位置换成5，5的位置换成3，并拉直这8股线，用压线钳下方剪齐这八股线
- 水晶头铜片朝上，塞入这8股线

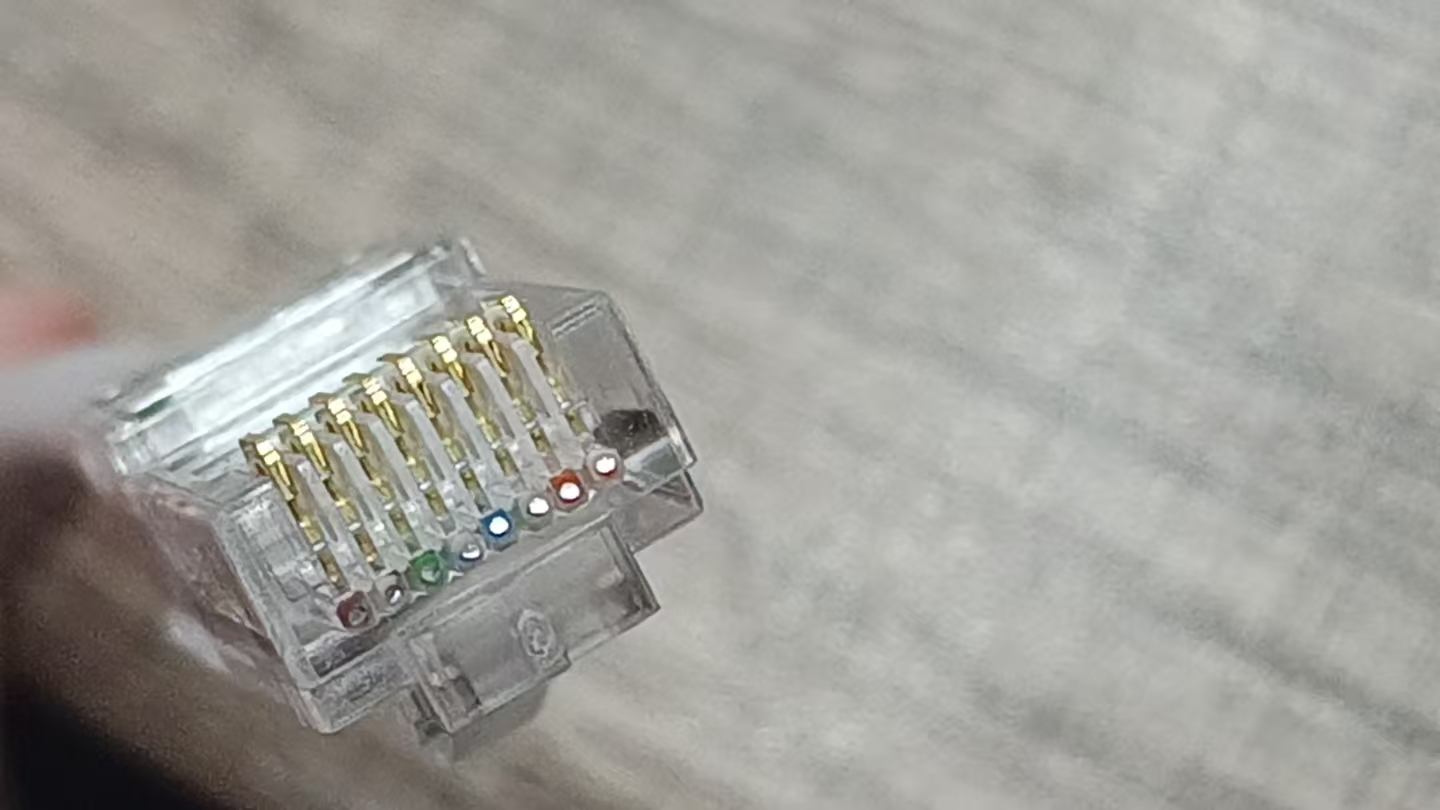

- 检验是否到水晶头顶端

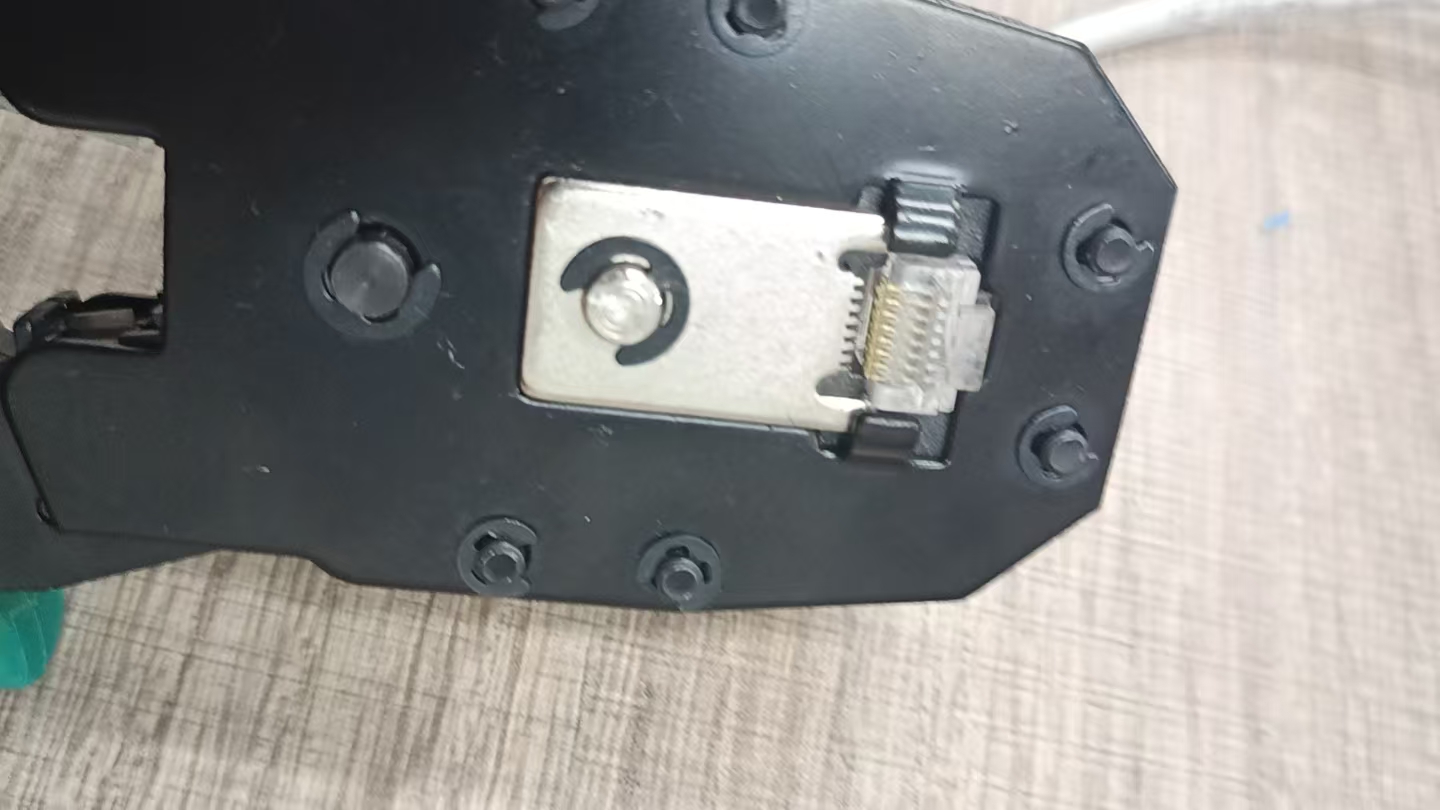

- 按照图中的这个位置（铜片在下），用力夹紧网线钳

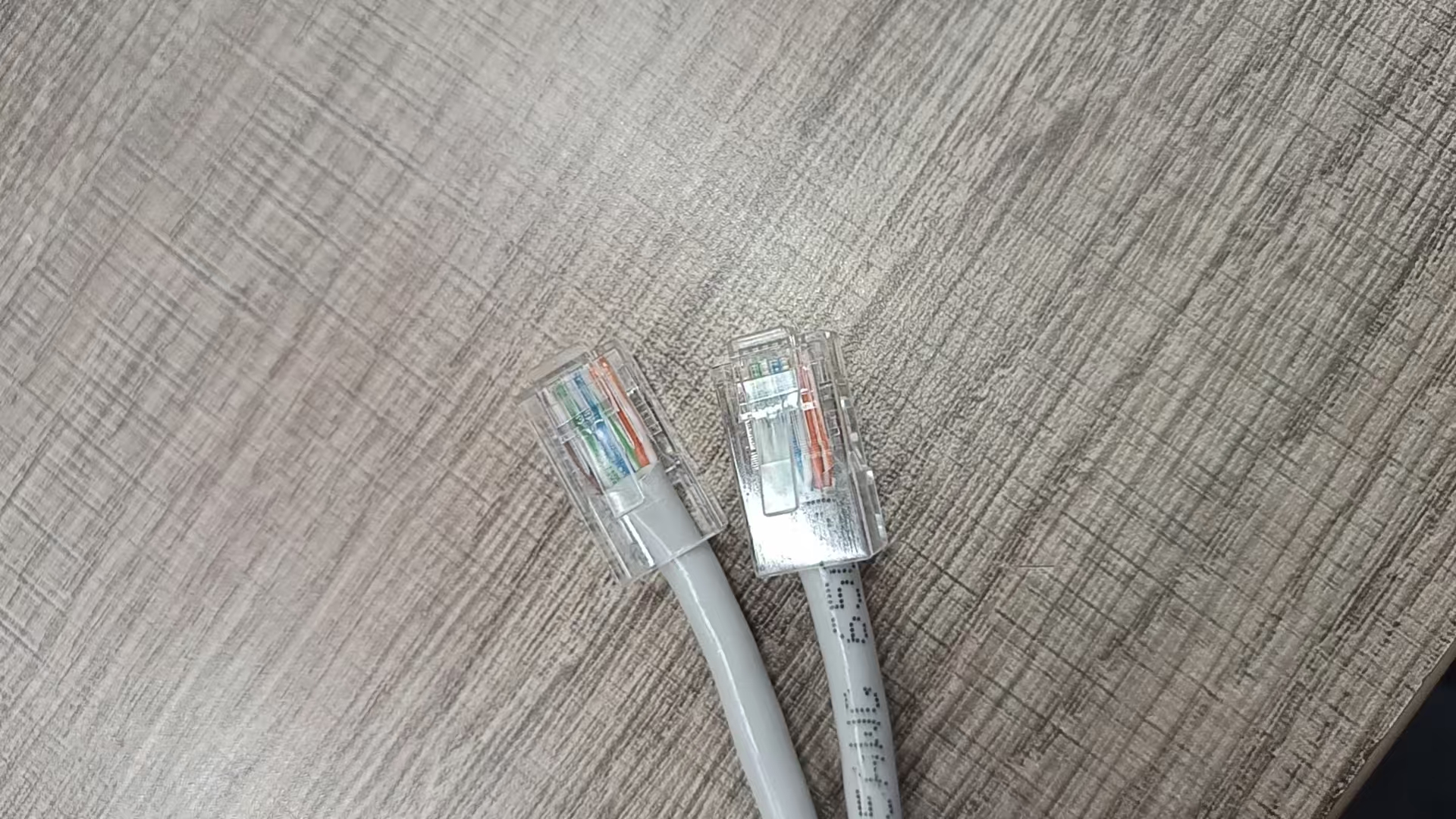

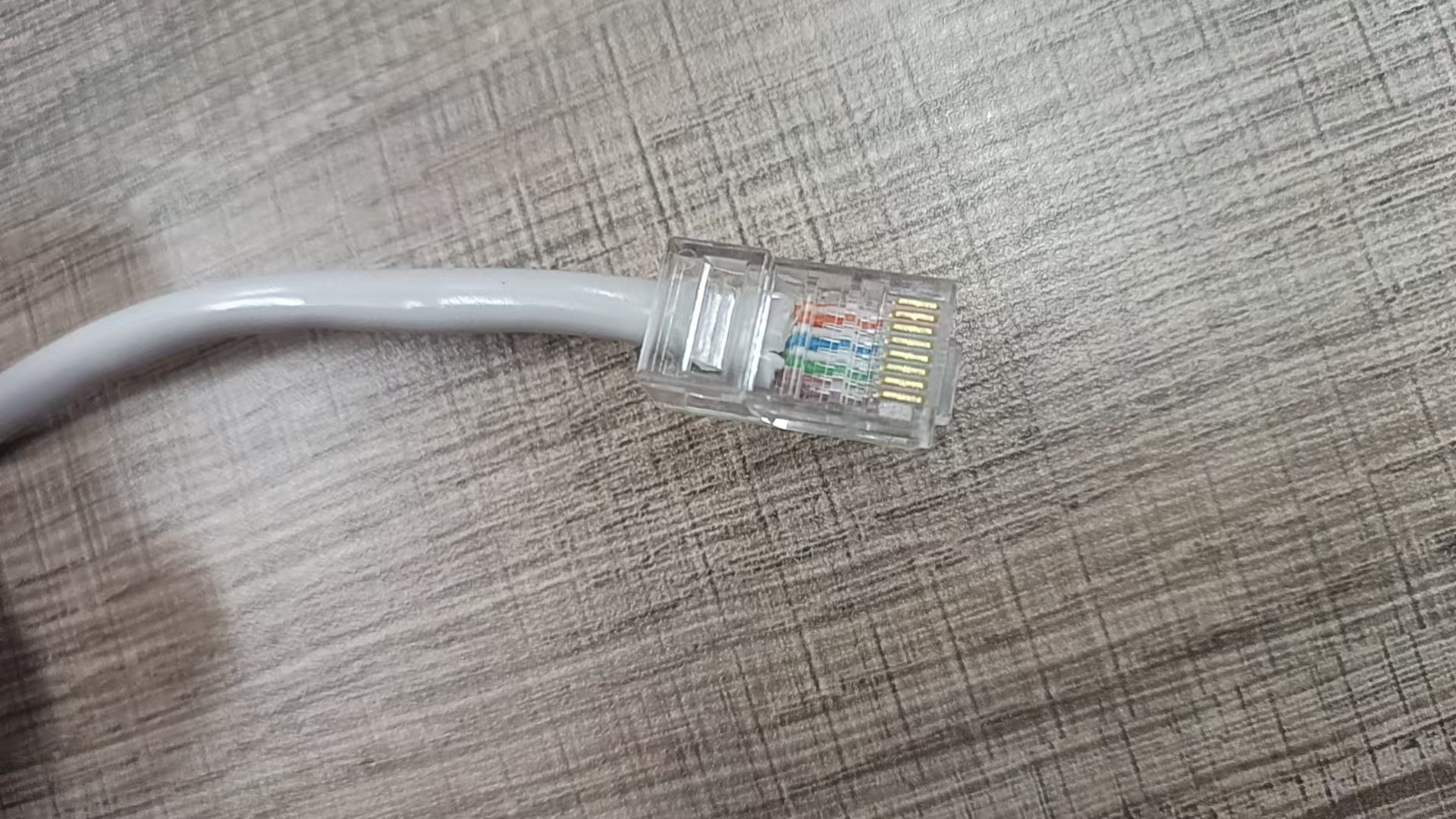

- 做好后就是这样（标准的线皮应该在水晶头内）
- 按照上述步骤重复另一端的操作线皮最好包括在水晶头内
2.2 检验是否连通

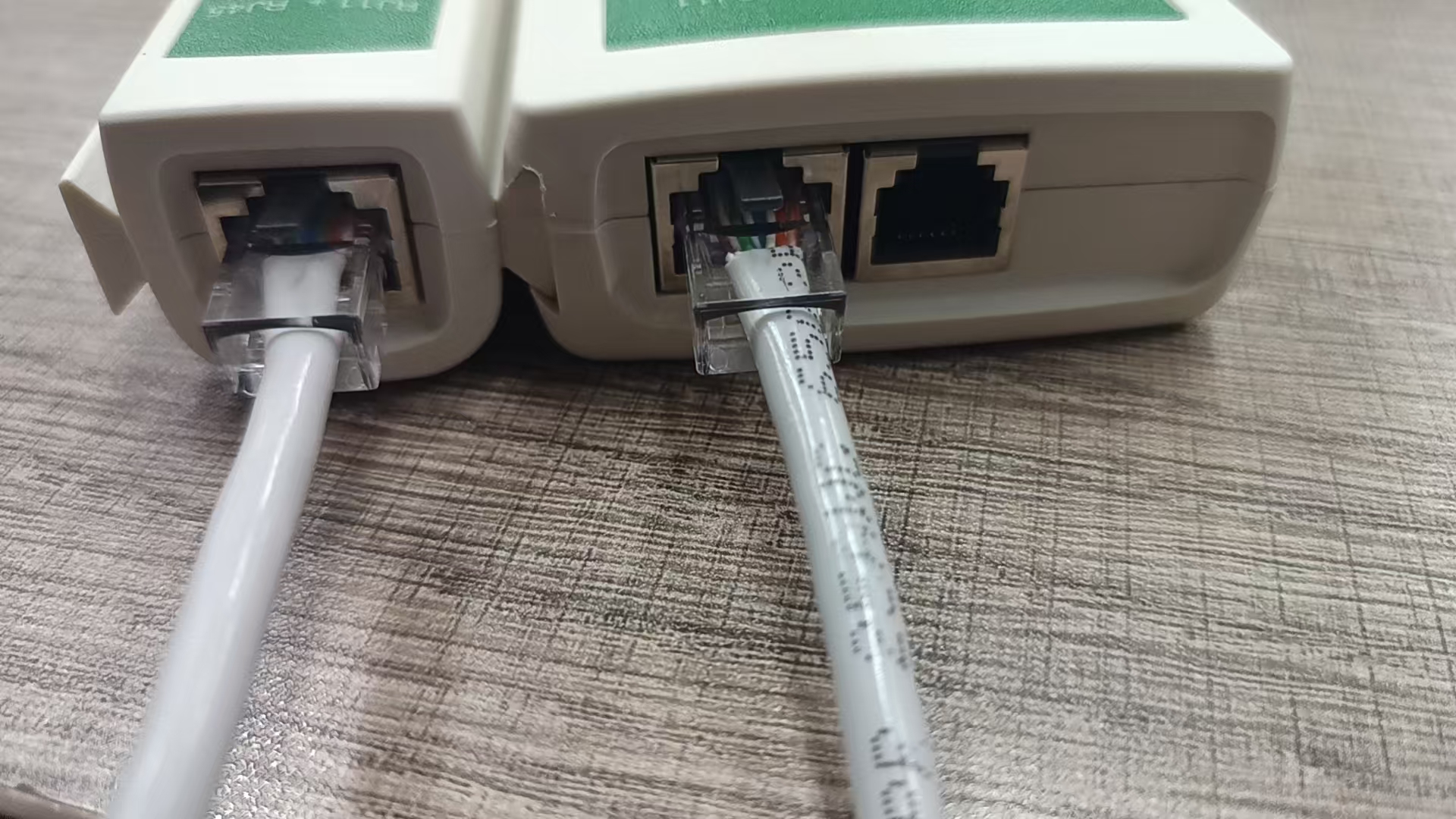

- 将网线的两端插入插槽

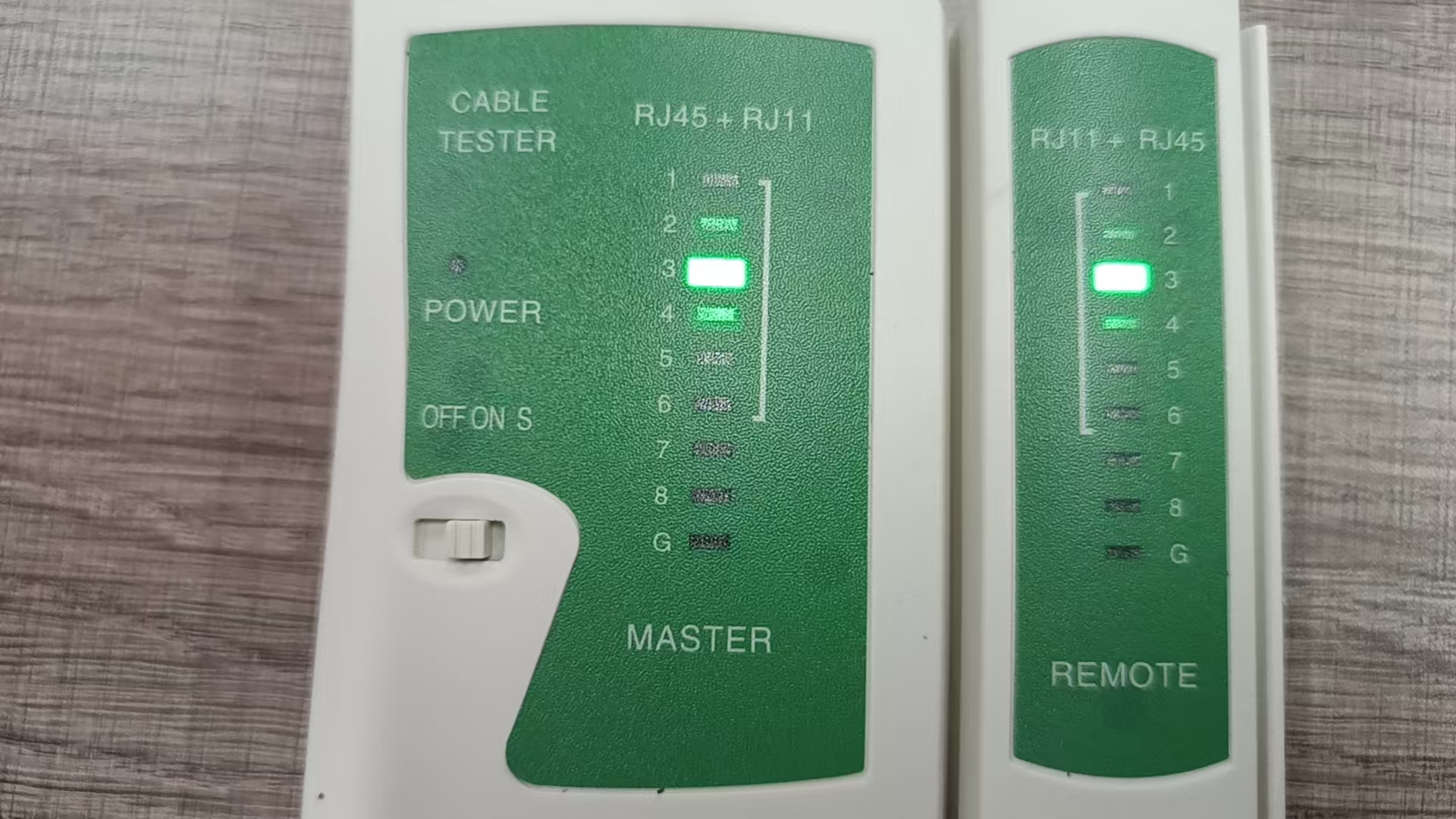

- 如果网络电话线测试仪全亮则代表没问题
3. 其它
- 如操作有误，请在评论区提出，我会及时修改
- 操作中有问题也可以提出来
上述我讲的是传统水晶头，现在还有一类会在水晶头上标注好颜色，按照对应颜色连接就可以了
T568A线序：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
T568B线序：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
直连线：两端采用相同线序（如T568B直连线），用于连接不同设备（如电脑与路由器）
交叉线：网线的一端是T568A线序，另一端是T568B线序，传统用于连接同类设备（如交换机与交换机），但现代设备大多支持自动线序适配（Auto-MDIX），交叉线已逐渐被直连线取代。
