正负反馈的判别

一个电路存在反馈回路，那么这个电路就存在反馈，反馈分为正反馈和负反馈。

三极管各极电压变化关系：见模拟电路和数字电路自学手册书第24页。

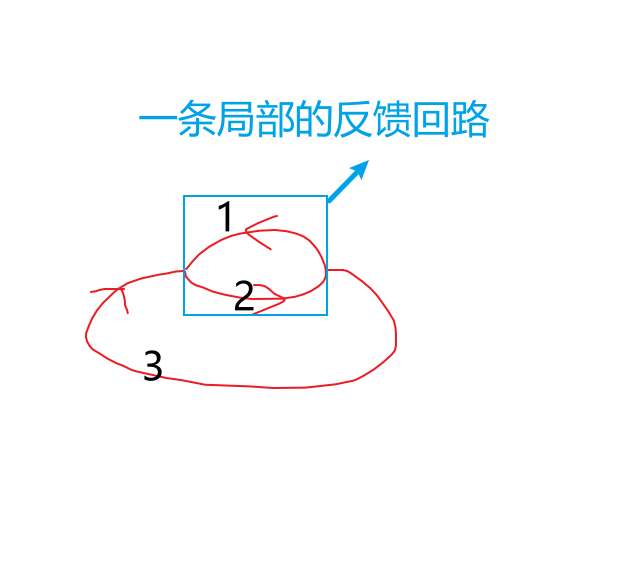

反馈回路的寻找：1、一个电路图中可以存在多个反馈回路，反馈回路必须是一条有方向的回路，也就是在回路的任意一点沿着所选方向出发总能不重复经过该回路的每个支路最终走回来，方向的选取必须是回路的一端电压变化能沿着该方向影响到回路的其它每个点的电压。2、如果一条反馈回路包含其他反馈回路的一部分，那么包含的反馈回路方向与原来那个反馈回路方向一致。如下图，大的反馈回路只能是从3到2，3到1不是反馈回路。

特别注意：1、默认vcc和gnd处电压不会改变，那么反馈回路不准与vcc和gnd直接相连，它们之间必须存在着元器件，但是对于电容元器件另说，电容元器件可以接vcc和gnd构成反馈回路。2、三极管的基极电压变化可以影响到集电极和发射极的电压，发射极电压变化可以影响到基极和集电极电压，而集电极电压变化是不能影响到基极和发射极的，也就是说，反馈回路中如果存在三极管那么方向就不可以是集电极到基极和发射极。3、运算放大器是v+和v-的压差变化影响vout的电压变化，当v+上升时，压差vd上升，vout电压上升，当v-上升时，压差vd下降，vout电压下降，也就是说v+和v-电压变化均会影响vout电压变化，但是vout电压变化必须通过运算放大器的外部反馈电路影响v+和v-的电压变化，这样反馈回路方向可
