RDMA内存保护概念---MR,PD
MR（内存区域）简介
在 RDMA 通信中，MR（Memory Region） 指由 RDMA 软件层在内存中划定的专用数据缓冲区，所有收发数据都必须通过 MR 进行传输。根据 IB 协议规范，用户申请数据内存后，必须调用 IB 框架提供的 API 注册 MR，才能授权 RDMA 网卡访问该内存区域。简而言之，MR 就是专供 RDMA 通信使用的注册内存块，一个系统可同时存在多个 MR。
MR 主要承担以下三大核心功能：
1. 虚拟地址到物理地址转换
RDMA 通信时，应用程序提供的是虚拟地址，而网卡需要通过物理地址直接访问主机内存。虽然 CPU 的 MMU 单元可通过系统页表完成地址转换，但 RDMA 网卡无法直接利用 MMU，原因在于：
架构差异：不同 CPU 体系的页表格式存在兼容性问题
安全限制：页表属于系统核心资源，禁止外部设备直接访问
为解决这一难题，在 MR 注册过程中，RDMA 网卡驱动会创建专用的地址映射表（MTT），将虚拟地址与物理地址的映射关系预置在网卡存储中，实现硬件级的快速地址转换。
2. 访问权限控制
为避免网卡误操作导致数据泄露或内存破坏，必须建立严格的内存访问授权机制。MR 注册时会生成两个安全密钥：
L_Key（本地密钥）：验证本地操作权限
R_Key（远程密钥）：授权远端节点访问权限
这两个密钥实质是唯一的数字序列，通过密钥验证确保网卡只能访问授权内存区域。在 RDMA 通信建立前，双方会通过预备通道（如 Socket 连接）交换必要的通信参数，包括目标 MR 的虚拟地址、长度和对应的 R_Key。进行远端内存访问时，本地工作队列元素（WQE）中必须填写对端 MR 的 R_Key 以通过安全验证。
3. 内存锁定防换页
操作系统在内存不足时会启动换页机制，将闲置内存暂存至硬盘。虽然换页后虚拟地址保持不变，但物理地址已发生变化，这将导致 RDMA 网卡原有的地址映射失效。
为确保地址映射稳定性，注册 MR 时会调用 pin_user_pages_fast 内核函数实施内存锁定，强制保持虚拟地址与物理地址的映射关系。被锁定的 MR 内存将常驻物理内存，直至通信结束并主动注销 MR 后才解除锁定。
PD（保护域）机制详解
PD（Protection Domain）是 RDMA 架构中的核心安全机制，通过将 QP（队列对）与 MR（内存区域）进行逻辑绑定，确保特定的 QP 只能访问授权的 MR，从而实现精细化的数据安全保护。
一、PD 的产生背景
尽管 MR 通过密钥机制（L_Key/R_Key）提供了基础的安全保护，但仍存在潜在的安全风险。考虑以下典型场景：

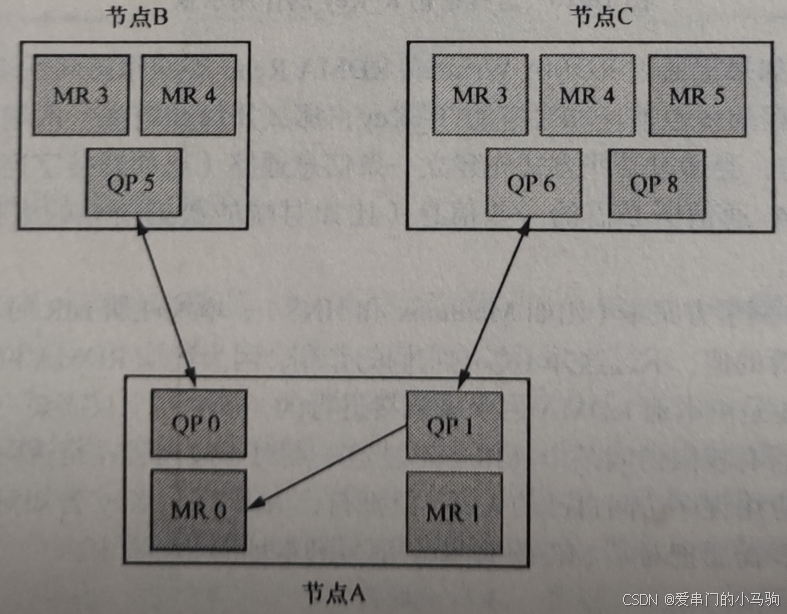

服务器 A 创建了两个 QP（QP0 和 QP1）和两个 MR（MR0 和 MR1）。设计目标是：
服务器 C 的 QP6 仅能通过 QP1 访问 MR1
服务器 B 的 QP5 仅能通过 QP0 访问 MR0
然而，如果服务器 C 通过暴力破解获取了 MR0 的 R_Key，理论上就能越权访问 MR0，导致数据泄露或篡改。
这种风险暴露了单纯依赖密钥保护的局限性：单个应用程序可能使用多个 QP 与不同远端通信，但需要对这些 QP 设置差异化的 MR 访问权限。这正是 PD 机制要解决的核心问题。
二、PD 的安全保障机制
PD 通过硬件强制的访问控制策略，实现了真正的安全隔离：
逻辑分区：应用程序可以创建多个 PD（如 PD0、PD1），在初始化阶段将 QP0 和 MR0 划归 PD0，QP1 和 MR1 划归 PD1
硬件强制：RDMA 网卡驱动程序建立并维护这些绑定关系，确保：
QP0 仅能访问 MR0
QP1 仅能访问 MR1
即使 QP1 持有 MR0 的正确密钥，硬件也会拒绝其访问请求
这种设计使得 RDMA 环境能够满足企业级应用对数据隔离和安全性的严格要求，为多租户、多应用场景提供了可靠的基础安全保障。
