以太网基础Vlan划分实验

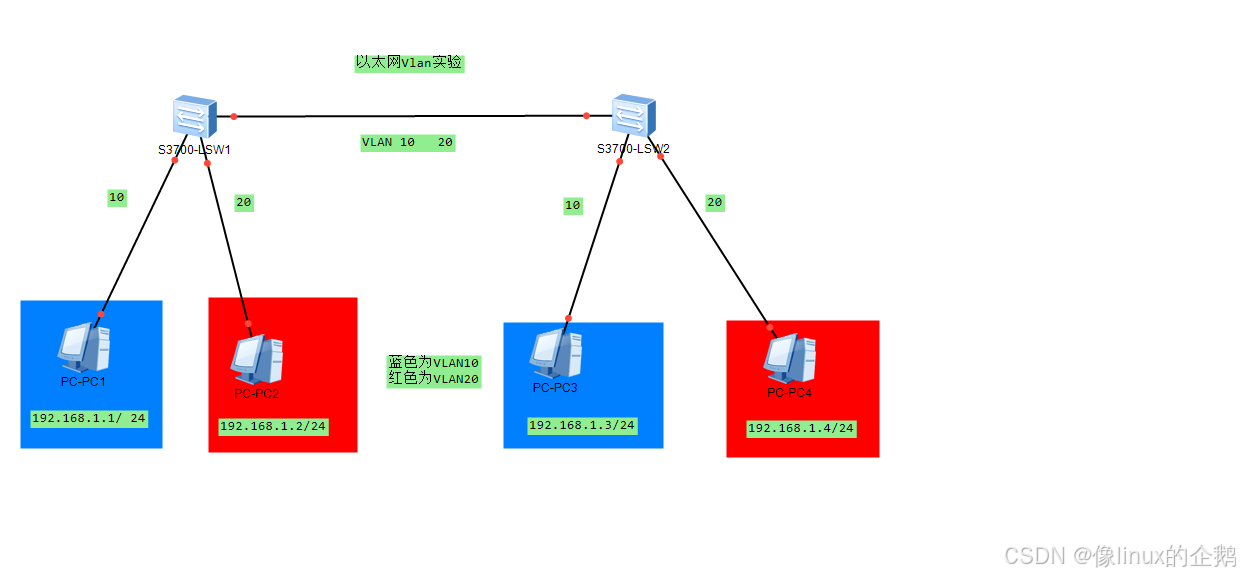

以太网基础VLAN实验

VLAN虚拟局域网~~~~

1.创建 vlan 10 20：vlan batch 10 20

2.进入0/0/2口：int Eth0/0/2

接着设置为access口: port link-type access

只允许通过vlan10: port default vlan 10

quit

3.进入0/0/3口：int Eth0/0/3

接着设置为access口: port link-type access

port default vlan 20 //只允许通过vlan20

只允许通过vlan10: port default vlan 20

quit

---------------这时候pc1和pc2就ping不通了

4.进入0/0/1

4.1 interface Eth0/0/1

4.2 设置0/0/1为trunk口：port link-type trunk

4.3 设置vlan10和20都可以通过：port trunk allow-pass vlan 10 20

quit

4.5通过dis cu + tab
