华为DSVPN

news 来源：原创 2025/5/8 21:21:36

一、DSVPN简介

1.定义

2.为什么出现？

3.特点

二、实验

1.拓扑图

2.目的：

3.配置思路：

4.配置：

①基础数据通信

②配置Gre隧道

③配置IPsec保护

效果：

一、DSVPN简介

1.定义

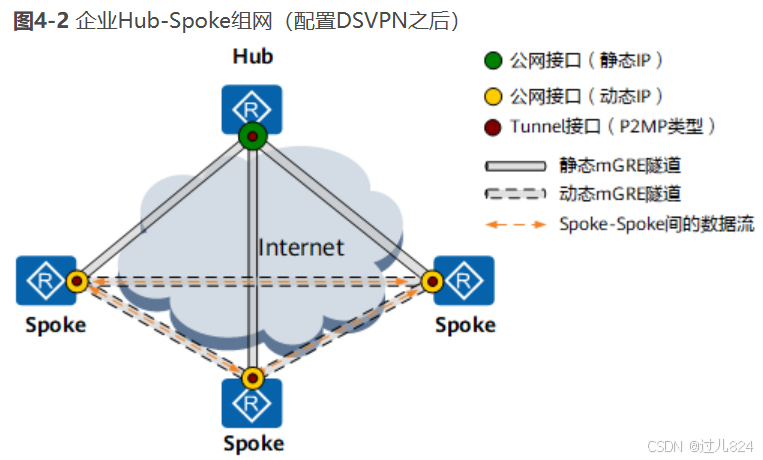

动态智能VPN（Dynamic Smart Virtual Private Network），简称DSVPN，是一种在Hub-Spoke组网方式下为公网地址动态变化的分支之间建立VPN隧道的解决方案。

2.为什么出现？

使用传统的Gre over IPsec vpn需要通过总部转发，会出现以下的问题

总部在中转分支间的数据流时会消耗总部Hub的CPU及内存资源，造成资源紧张。
总部要对分支间的数据流封装和解封装，会引入额外的网络延时。

因此为了解决以上的问题出现的DSVPN（这并不是一个技术，而是一个解决方法），使用四大法宝

1.MGRE：一对多

2.NHRP：自动解析下一跳

3.动态路由

4.IPSec

NHRP的角色：

服务器：存储各个分部的内网与外网的映射关系

客户端：主动且周期性的向服务器发送NHRP请求消息，消息中可以根据内网的IP地址请求映射的公网IP地址

3.特点

①可以支持动态路由协议来传递报文

②支持一个入口有多个出口

③节省资源，无需分部之间的访问再通过总部转发

④既可在公网传输也可加密传输

⑤分部之间可互访

⑥一次性配置，后续再增加设备无需在防火墙修改配置

⑦网络进行了优化，屏蔽掉次优路径

二、实验

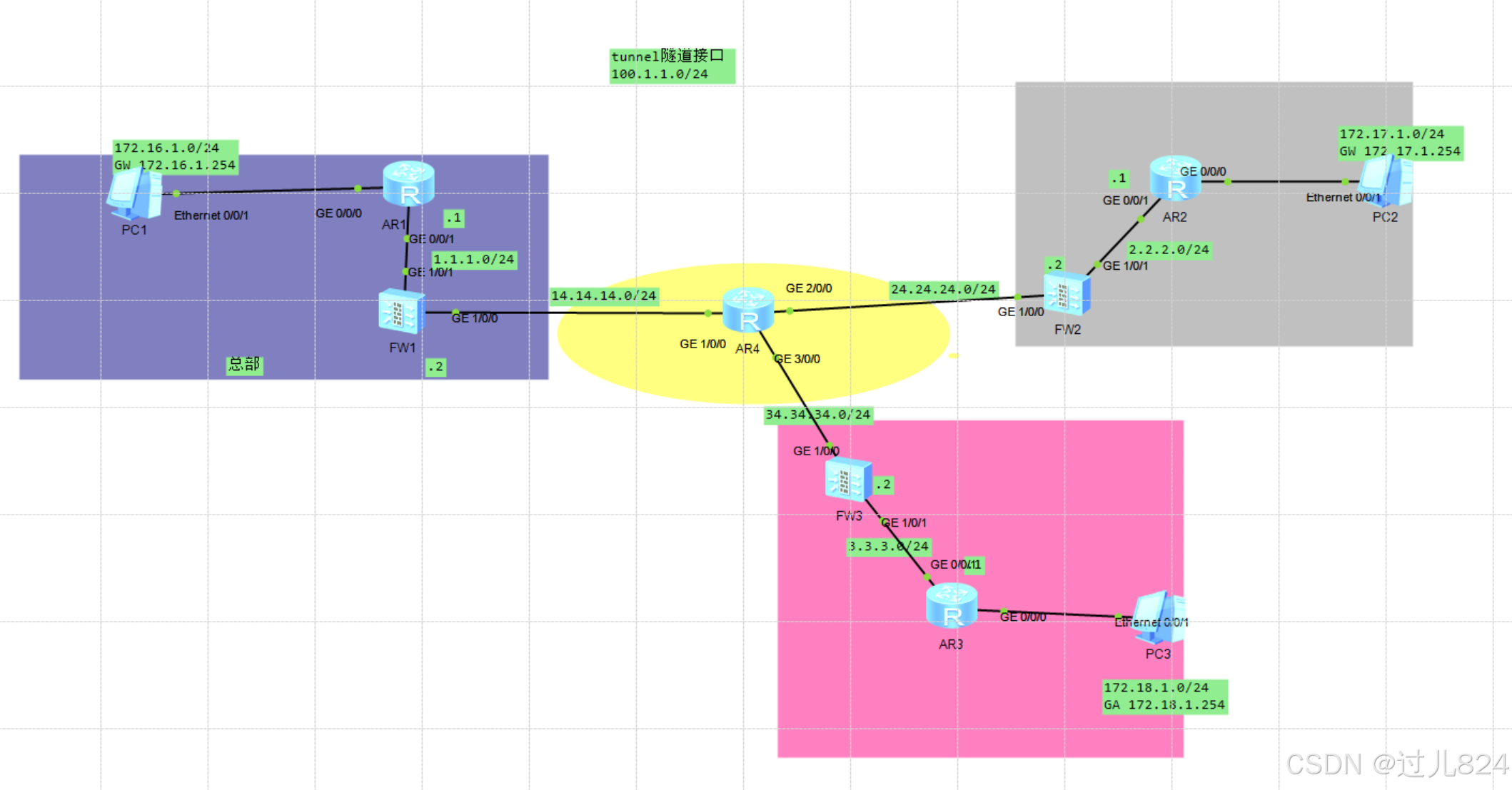

1.拓扑图

2.目的：

实现总部的PC能访问两个分部的PC，两个分部之间的PC能够互相访问并且流量并不通过FW1转发，传输在公网是gre over ipsec。

3.配置思路：

①基础数据通信

实现NAT访问R4的loopback8

②配置Gre隧道

1）创建tunnel接口

2）划分安全区域

3）通告ospf

4）mgre相关配置

5）配置NHRP

6）配置流量优化-捷径

③配置IPsec保护

4.配置：

①基础数据通信

（基础配置不展示，若不知道可查看我的其他相关文章配置）

FW1
[FW1-policy-security-rule-internet] rule name internet
[FW1-policy-security-rule-internet]  source-zone trust
[FW1-policy-security-rule-internet]  destination-zone untrust
[FW1-policy-security-rule-internet]  source-address 172.16.1.0 mask 255.255.255.0
[FW1-policy-security-rule-internet]  action permit

[FW1]nat-policy
[FW1-policy-nat] rule name nat
[FW1-policy-nat-rule-nat]  source-zone trust
[FW1-policy-nat-rule-nat]  destination-zone untrust
[FW1-policy-nat-rule-nat]  source-address 172.16.1.0 mask 255.255.255.0
[FW1-policy-nat-rule-nat]  action source-nat easy-ip
放行nhrp的流量为了学习通告
[FW1]se
[FW1-policy-security] rule name nhrp_out
[FW1-policy-security-rule-ospf_out]  source-zone local
[FW1-policy-security-rule-ospf_out]  action permit
[FW1-policy-security] rule name nhrp_in
[FW1-policy-security-rule-ospf_in]  destination-zone local
[FW1-policy-security-rule-ospf_in]  action permit

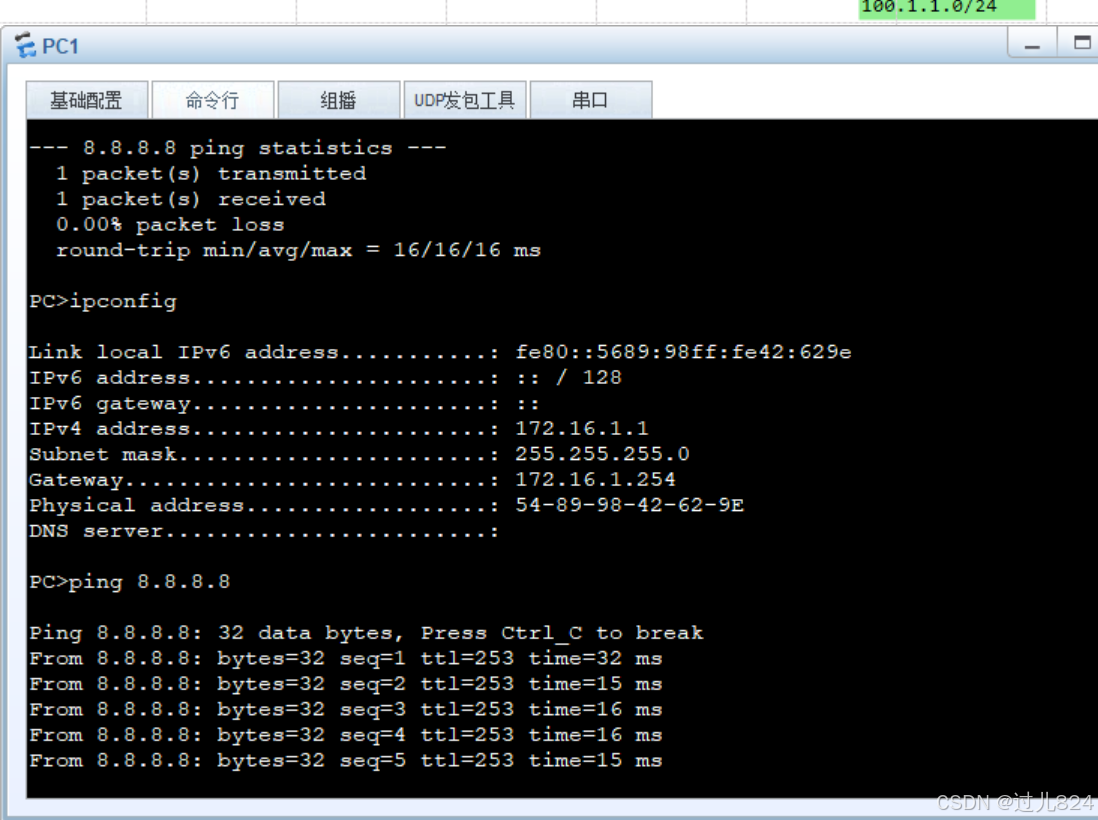

测试：

②配置Gre隧道

总部FW1
[FW1]interface Tunnel0
[FW1-Tunnel0] ip address 100.1.1.1 255.255.255.0
[FW1-Tunnel0] tunnel-protocol gre p2mp
[FW1-Tunnel0] source GigabitEthernet1/0/0
[FW1-Tunnel0] ospf enable 1 area 0.0.0.0
[FW1-Tunnel0] ospf network-type p2mp
[FW1-Tunnel0] nhrp entry multicast dynamic  # NHRP 服务器开启动态组播
[FW1-Tunnel0] nhrp network-id 1
[FW1-Tunnel0]service-manage ping permit  #这个千万别忘记
[FW1-Tunnel0]nhrp redirect #重定向
划分区域
[FW1]firewall zone trust
[FW1-zone-trust]add int tu 0

分部FW2、3
[FW2]interface Tunnel0
[FW2-Tunnel0] ip address 100.1.1.2 255.255.255.0
[FW2-Tunnel0] tunnel-protocol gre p2mp
[FW2-Tunnel0] source GigabitEthernet1/0/0
[FW2-Tunnel0] ospf network-type p2mp
[FW2-Tunnel0] ospf enable 1 area 0.0.0.0
[FW2-Tunnel0] service-manage ping permit
[FW2-Tunnel0] nhrp shortcut
[FW2-Tunnel0] nhrp network-id 1
[FW2-Tunnel0] nhrp entry 100.1.1.1 14.14.14.1 register
#内网地址（隧道接口IP地址）  #外网地址（外接口IP地址）
[FW2]firewall zone trust
[FW2-zone-trust]add int tu0

[FW3]interface Tunnel0
[FW3-Tunnel0] ip address 100.1.1.3 255.255.255.0
[FW3-Tunnel0] tunnel-protocol gre p2mp
[FW3-Tunnel0] source GigabitEthernet1/0/0
[FW3-Tunnel0] ospf network-type p2mp
[FW3-Tunnel0] ospf enable 1 area 0.0.0.0
[FW3-Tunnel0] service-manage ping permit
[FW3-Tunnel0] nhrp shortcut
[FW3-Tunnel0] nhrp network-id 1
[FW3-Tunnel0] nhrp entry 100.1.1.1 14.14.14.1 register
[FW3]firewall zone trust
[FW3-zone-trust]add interface tu 0

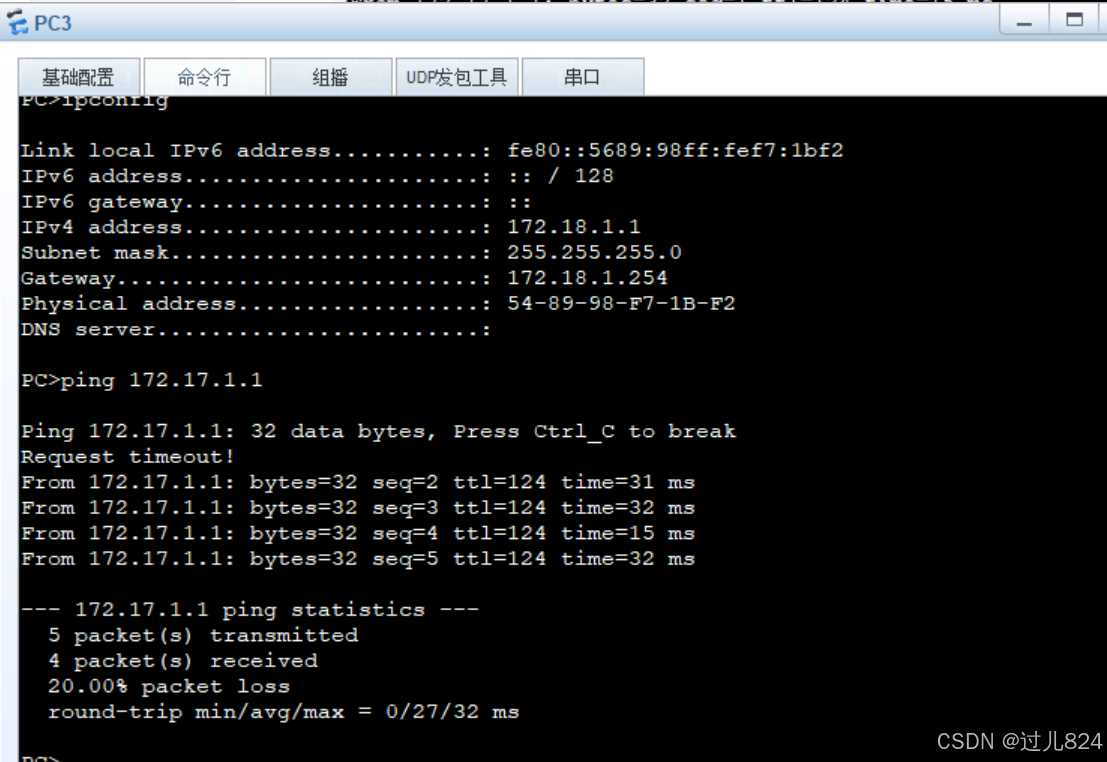

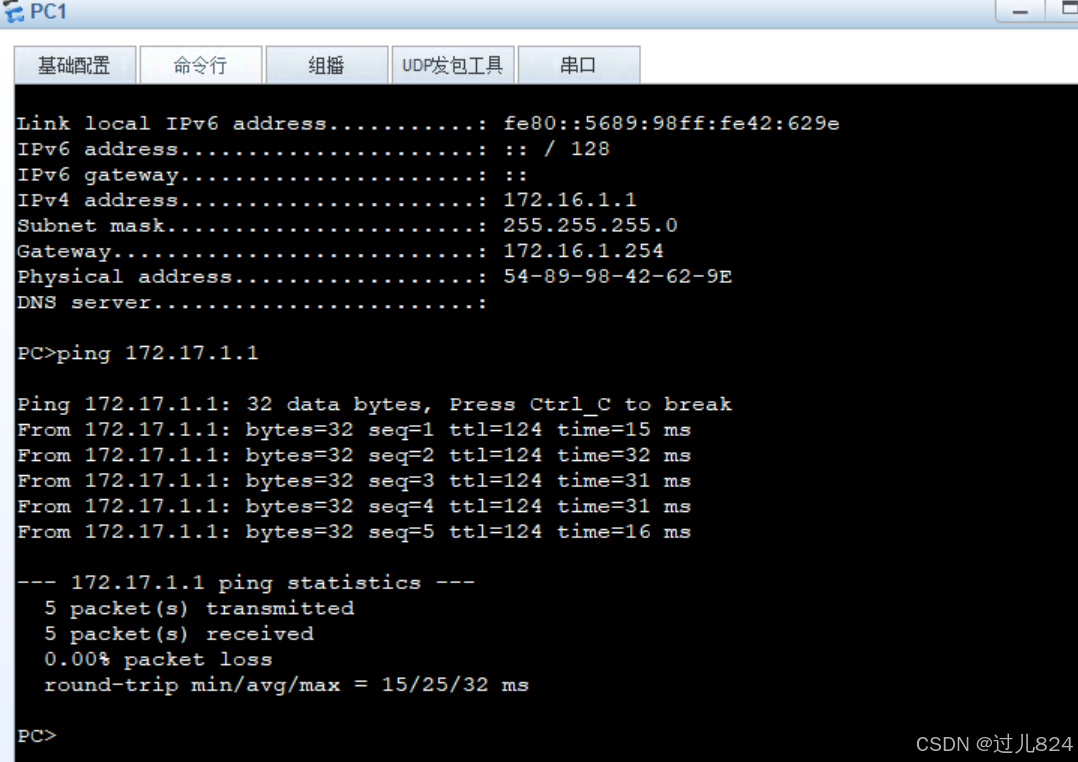

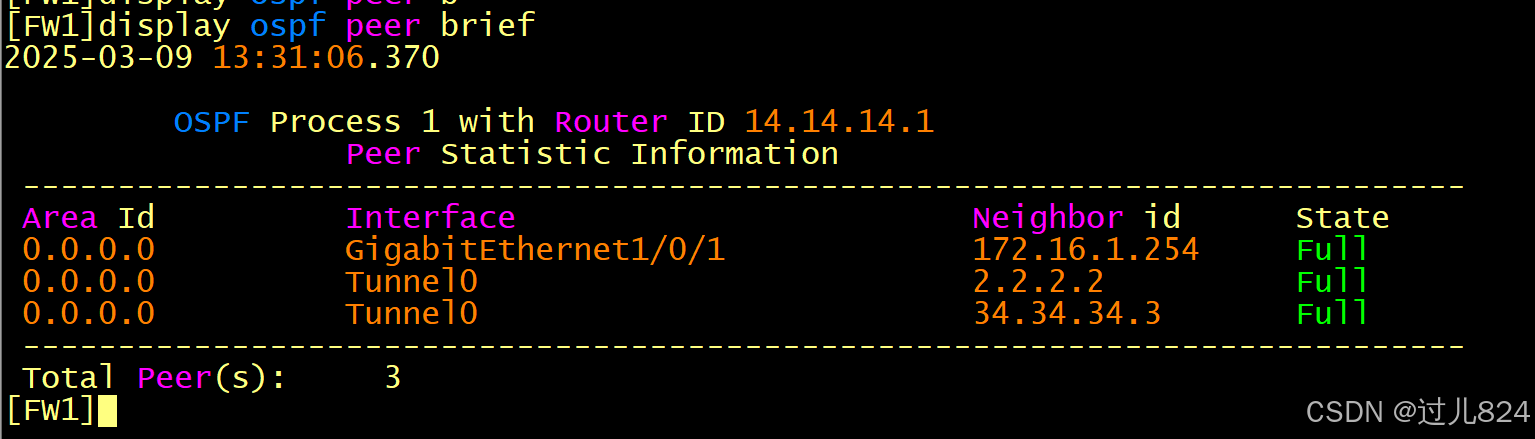

测试：

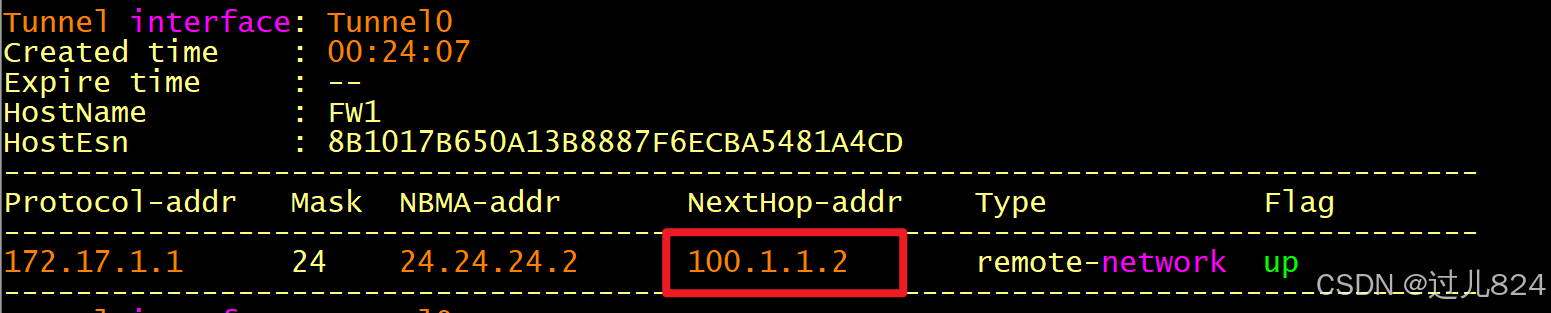

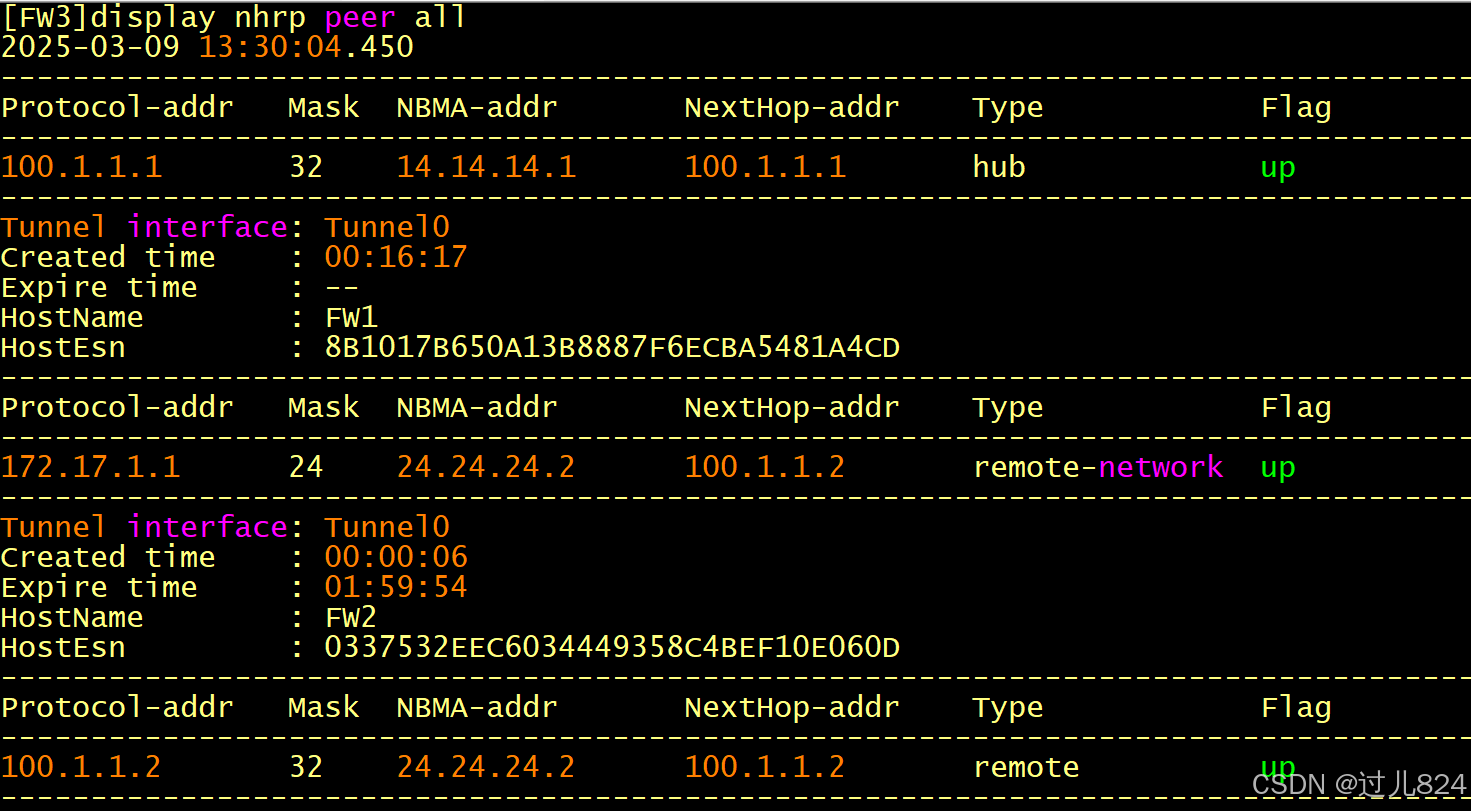

NHRP重定向效果：

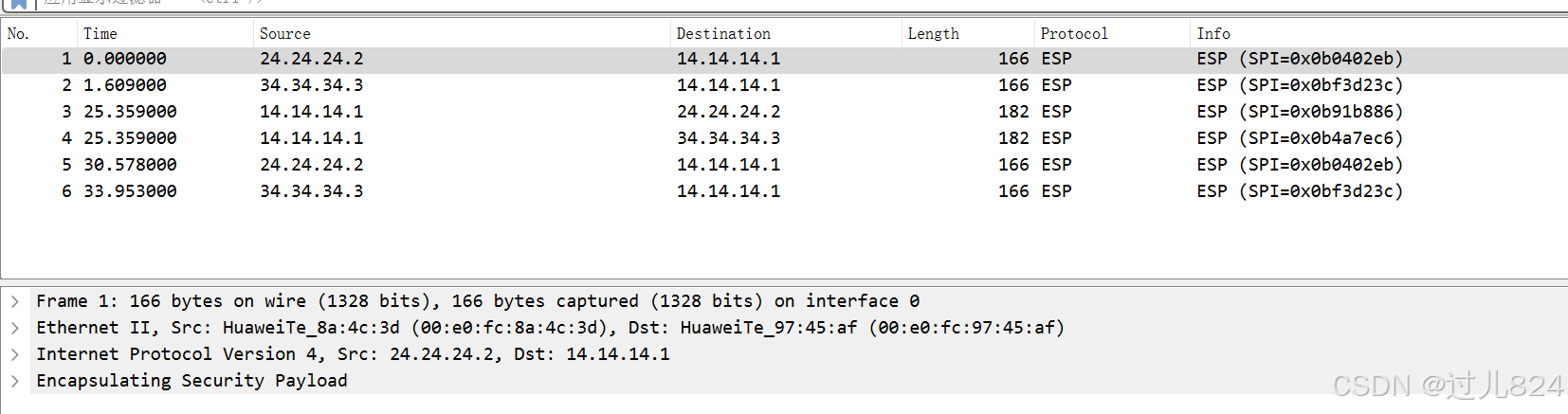

③配置IPsec保护

[FW1]ike proposal 5
[FW1-ike-proposal-5] encryption-algorithm aes-128
[FW1-ike-proposal-5] dh group14
[FW1-ike-proposal-5] authentication-algorithm sha1
[FW1-ike-proposal-5] authentication-method pre-share
[FW1-ike-proposal-5] integrity-algorithm hmac-sha2-256
[FW1-ike-proposal-5] prf hmac-sha2-256

[FW1]ike peer a
[FW1-ike-peer-a]pre-shared-key Huawei@123
[FW1-ike-peer-a]undo version 2
[FW1-ike-peer-a]ike-proposal 5

[FW1]ipsec proposal p
[FW1-ipsec-proposal-p] esp authentication-algorithm sha1
[FW1-ipsec-proposal-p] esp encryption-algorithm aes-128
保护：
[FW1]ipsec profile a
[FW1-ipsec-profile-a] ike-peer a
[FW1-ipsec-profile-a] proposal p
