4.1.0 EL9410 用于 E-bus 的电源端子模块介绍

        EL9400 和 EL9410 电源端子模块用于向 E-Bus 补充电流，EtherCAT 耦合器和端子模块才能通过 E-Bus 交换 数据。每个 EtherCAT 端子模块需要一定量的 E-bus 电流（参见技术数据：“通过 E-bus 的电流消耗”）。 EtherCAT 耦合器本身提供了一定量的 E-bus 电流。当配置了大量 EtherCAT 端子模块时，可使用 EL9400/ EL9410 给 E-bus 额外提供 2 A 的电流

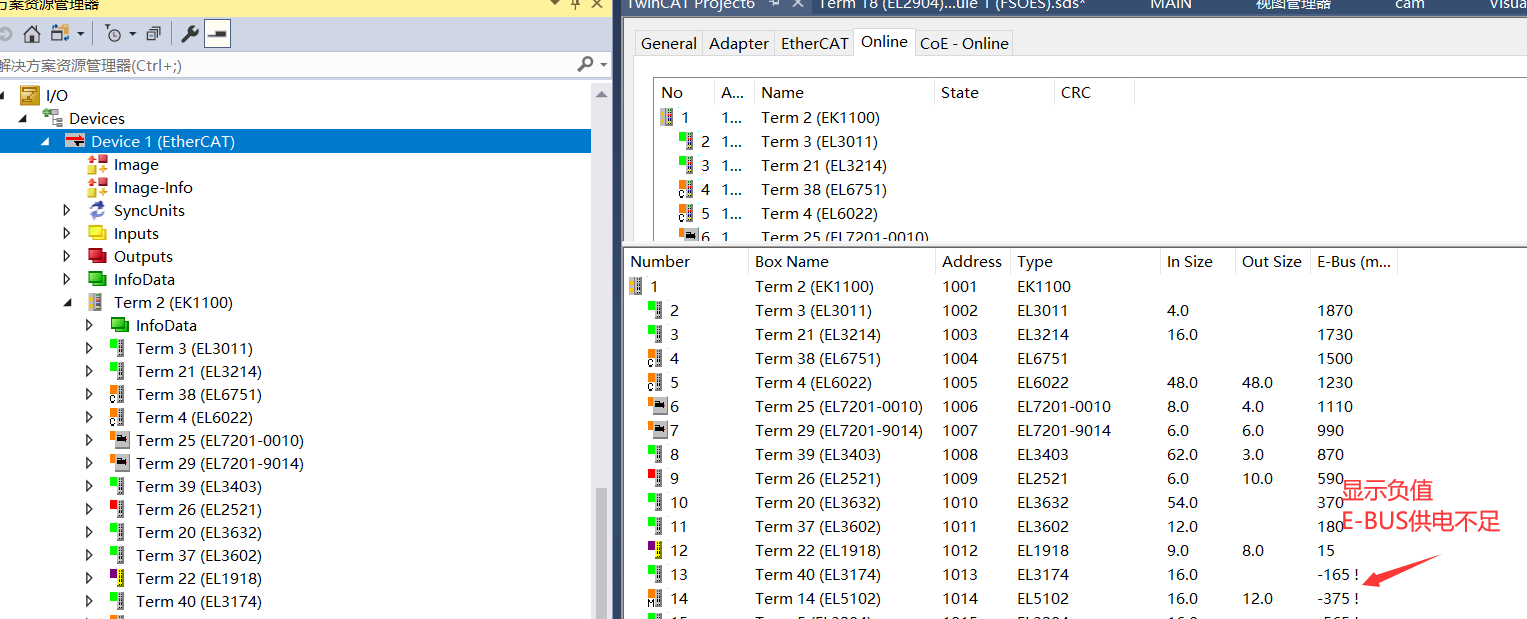

          下图所示，模块太多导致E-bus供电不足

一、接线图

        从这个模块插入位置右侧开始，直到下一个供电模块都由它负责。

        E-BUS总计2000mA，这部分，每个模块都有自己对应的e-bus消耗，计算时需要查看每一个模块累计不能超最大值。
