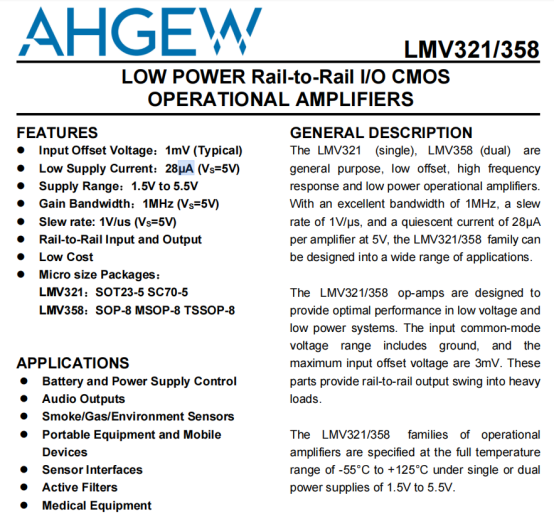

LMV321、LMV358：低功耗轨到轨输入输出 CMOS 运算放大器

news 2025/11/13 12:07:46

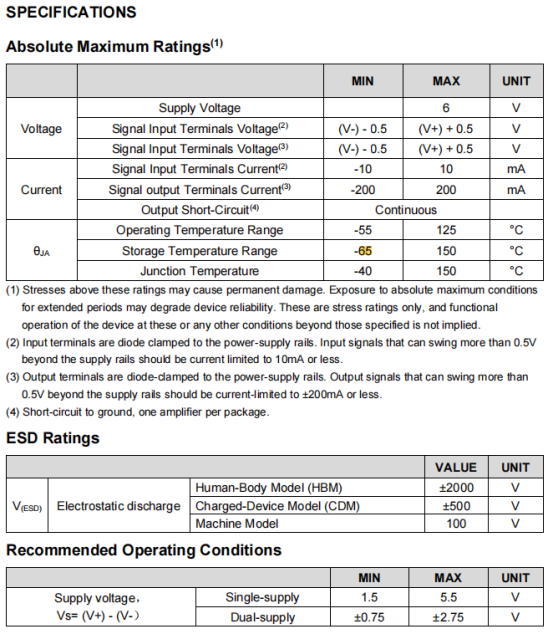

在电池供电控制、传感器接口、便携设备、医疗仪器、有源滤波器等场景中，常面临低功耗、宽电压适配、小封装空间及信号放大稳定性等需求，LMV321/358系列运放可针对性应对。该系列是通用型低功耗CMOS运算放大器，包含单运放LMV321与双运放LMV358，适配1.5~5.5V单电源或±0.75~±2.75V双电源供电，工作温度范围覆盖-55~125℃，能满足高低温工业与便携设备需求。

其核心优势聚焦低功耗与高性能平衡：静态电流仅28μA/放大器，输入失调电压典型值1mV，温漂低至1.8μV/℃，信号放大精度稳定；增益带宽达1MHz，压摆率1V/μs，支持快速信号响应；具备轨到轨输入输出特性，输入共模电压范围接近电源轨，输出可驱动重负载，动态范围广。同时输入偏置电流仅5pA，输入电压噪声密度65nV/√Hz，共模抑制比典型值80dB，电源抑制比90dB，抗干扰能力强，适配微弱信号放大场景。

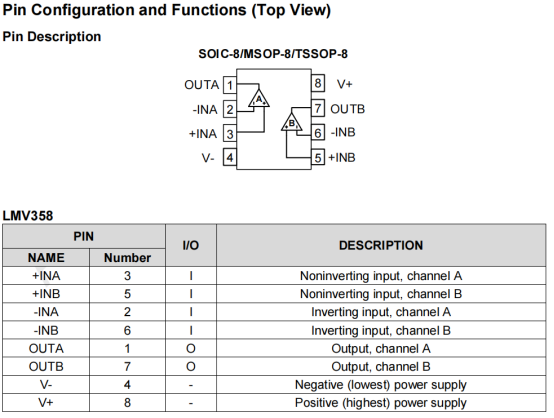

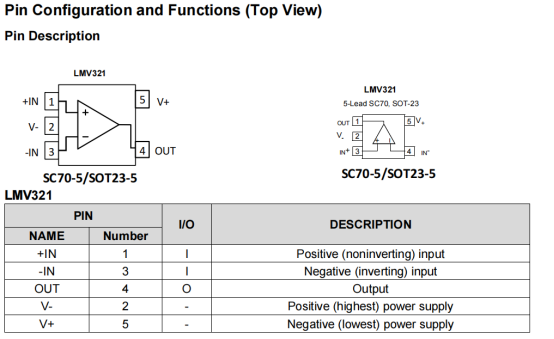

封装形式灵活多样，适配不同空间需求：LMV321提供SOT23-5、SC70-5小尺寸封装；LMV358涵盖SOP-8、MSOP-8、TSSOP-8封装。保护功能完善，内置相位反转保护，避免输入超出共模范围时输出异常；输入输出端设有钳位二极管，短路可连续工作，ESD人体模式防护达±2000V，保障器件可靠性。

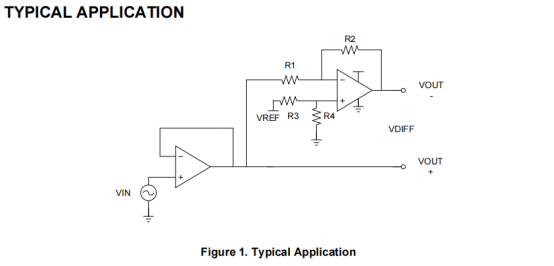

该系列可灵活适配多种电路拓扑，包括电压跟随器、反相/同相比例放大器等，广泛应用于烟雾/气体传感器信号调理、音频输出、电源控制、医疗设备信号处理等场景。PCB布局需注意电源端就近放置0.1μF滤波电容，缩短走线并采用接地平面，进一步优化性能。整体具备低成本、低功耗、高性能、封装灵活的特点，为各类电子设备提供稳定可靠的信号放大解决方案。
