CS6212规格书/USB Type-C Retimer Switch芯片规格详细说明

CS6212是一款可分别用于USB Type-C主机/显示端口源应用的带重定时的有源开关。这设备符合USB 3.2标准版本1.0和USB Type-C标准上的VESA DisplayPort Alt模式 1.0版，支持通过GPIO或12C进行灵活的模式切换。此设备支持USB 3.2第2x1代 运行速度高达10Gbps，DisplayPort 1.4运行速度高达HBR3 8.1Gbps。

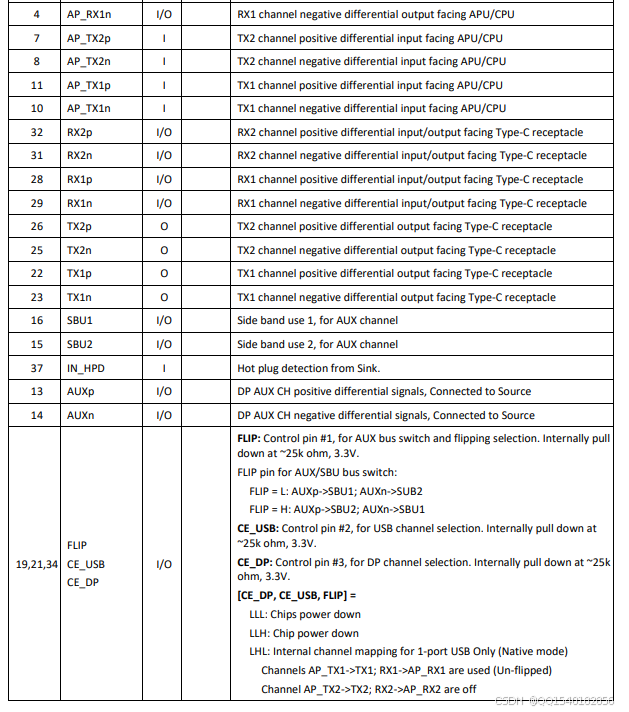

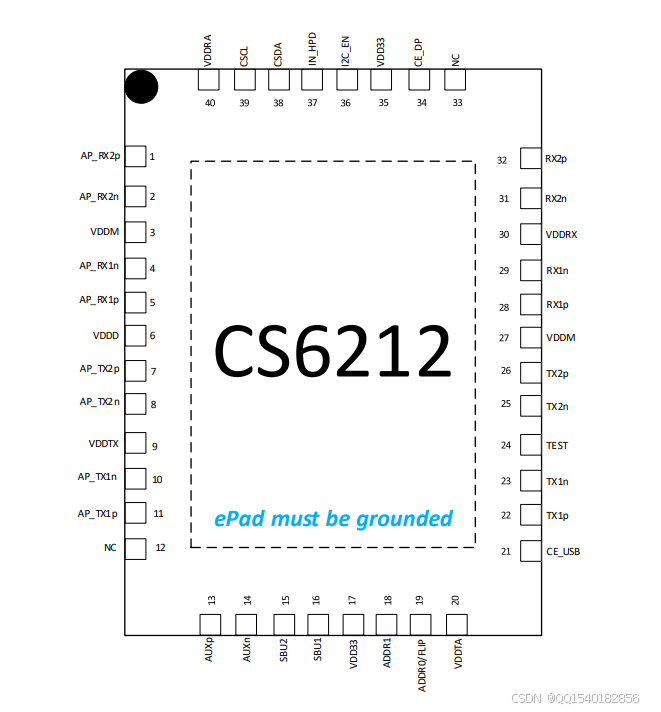

CS6212管脚分布及功能定义：



CS6212支持重定时器训练，并支持USB 3.2标准中定义的状态状态机(RTSSM)来维护

主机和设备之间的活动。

CS6212支持每个通道的自适应接收均衡和输出去加重/预加重。它在每条信号路径上提供更好的信号完整性，以满足合规性要求。

CS6212支持VESA DisplayPort1中定义的链路训练可调谐物理层中继器(LTTPR)协议。4标准版。在LTTPR非透明模式下，DP1.4源代码可以调整每个阶段的摆动/预加重以达到更佳效果性能和更低功耗。

主要功能：

支持USB 3.2代2x1 10Gps和高达HBR3 8.1Gbps的DisplayPort备用模式

通过集成的USB和DisplayPort备用模式端口支持USB C类应用

无晶体：不需要外部晶体或参考时钟

支持完整的USB 3.2电源管理

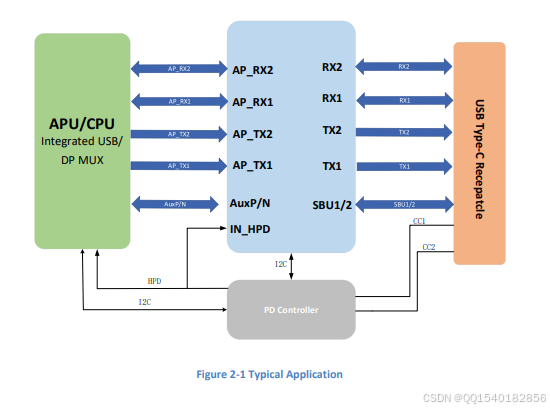

CS6212芯片内部框架：

杂项：

支持I2C主机和从机，更高可达400 kHz。

ESD：面向连接器一侧的引脚的人体模式为8KV

6x4 mm 40针QFN无铅无卤素RoHS封装
