Wireshark笔记-DNS流程与数据包解析

知识点

DNS（域名系统）是互联网的域名→IP 翻译器：它将人类易记的域名（如 www.qq.com）映射为机器识别的 IP 地址，让设备找到目标服务器。通过根、顶级、权威服务器组成的层级架构，以递归 / 迭代查询完成解析，是浏览器访问网站、App 连接服务的核心基石，让用户无需记忆复杂 IP，只需输入域名即可联网。

DNS 交互流程：客户端向本地 DNS 发域名查询，本地 DNS 先查缓存（命中则直接返 IP）；未命中时，递归模式下委托上游服务器代查（根→顶级→权威服务器逐层解析），迭代模式下自身依次查询。权威服务器返回 IP 后，本地 DNS 缓存并转发给客户端，完成域名→IP 映射。

分析过程

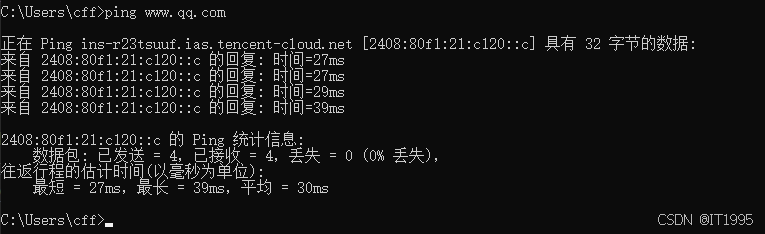

打开Wirshark抓包后。使用cmd程序ping下www.qq.com，如下图所示。

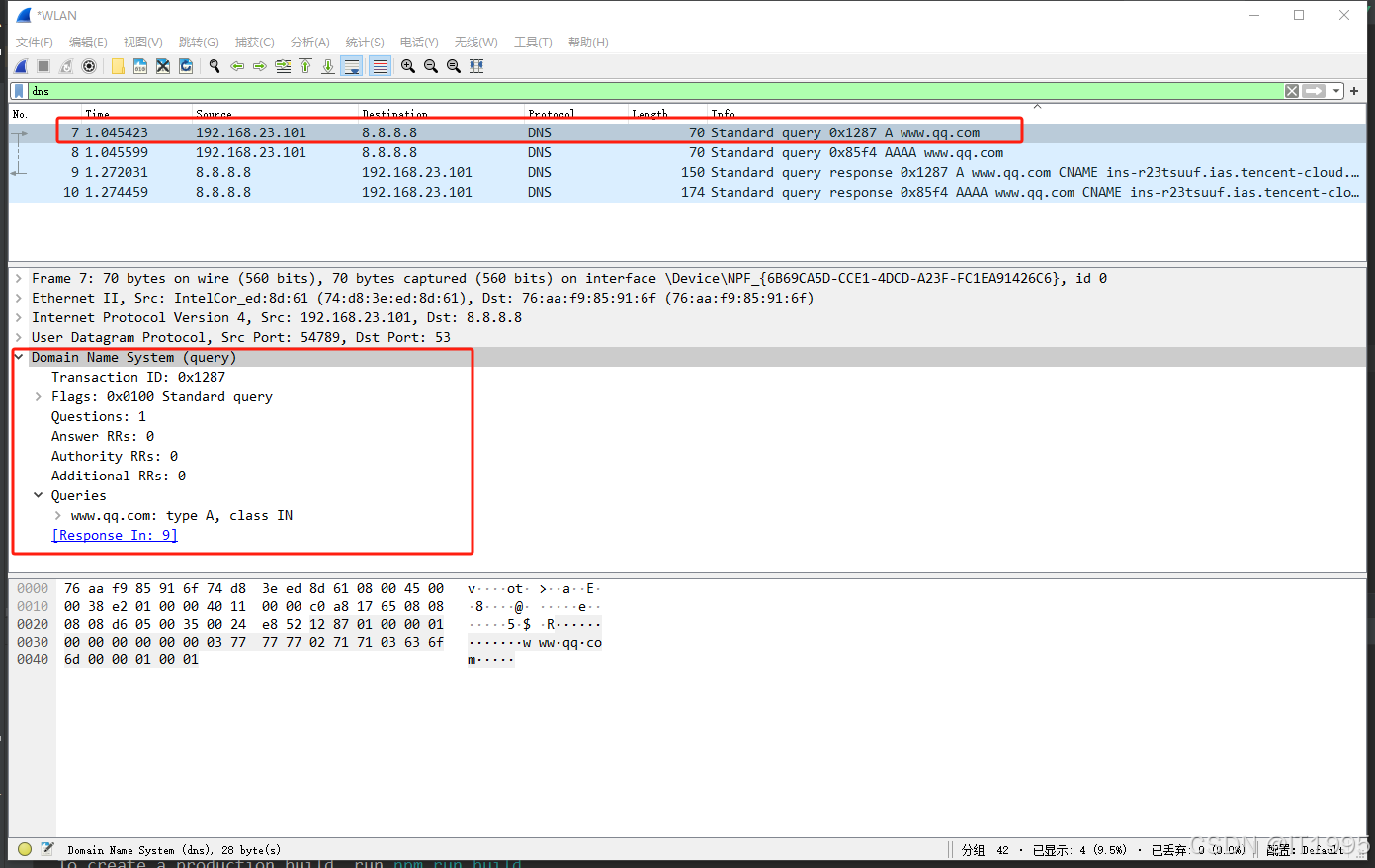

可见Wirshark抓到4个包，现在来逐个分析下。

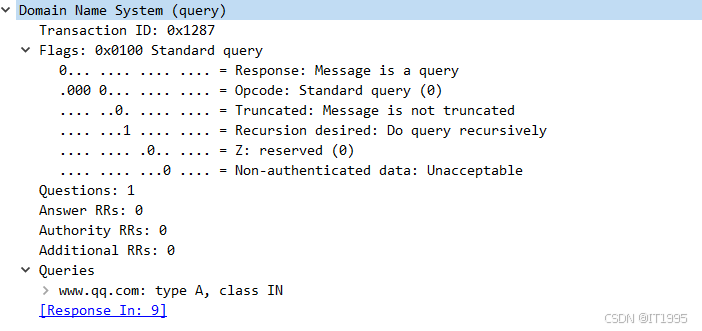

在上图为第一个dns包，Wirshark已经做了很详细的解读了，从中可以得到的信息。

① 访问DNS的服务器为8.8.8.8，端口为53（DNS的默认端口在标准场景下是53）

② DNS是基于UDP（User Datagram Protocol）的。

③ DNS（Domain Name System）查询相关的报文信息：

A. 事务 ID：0x1287（唯一标识，用于匹配响应）。

B. 标志位：QR=0（查询）、RD=1（请求递归解析，依赖服务器递归查）、OPCODE=0（标准查询）。

C. 问题数：1（仅 1 个查询问题），资源记录数：0（无响应数据）。

D. 问题段（Question）：域名：www.qq.com（查询的目标域名）。

E. 问题段（Question）：类型：A（请求 IPv4 地址），类：IN（互联网，默认）。

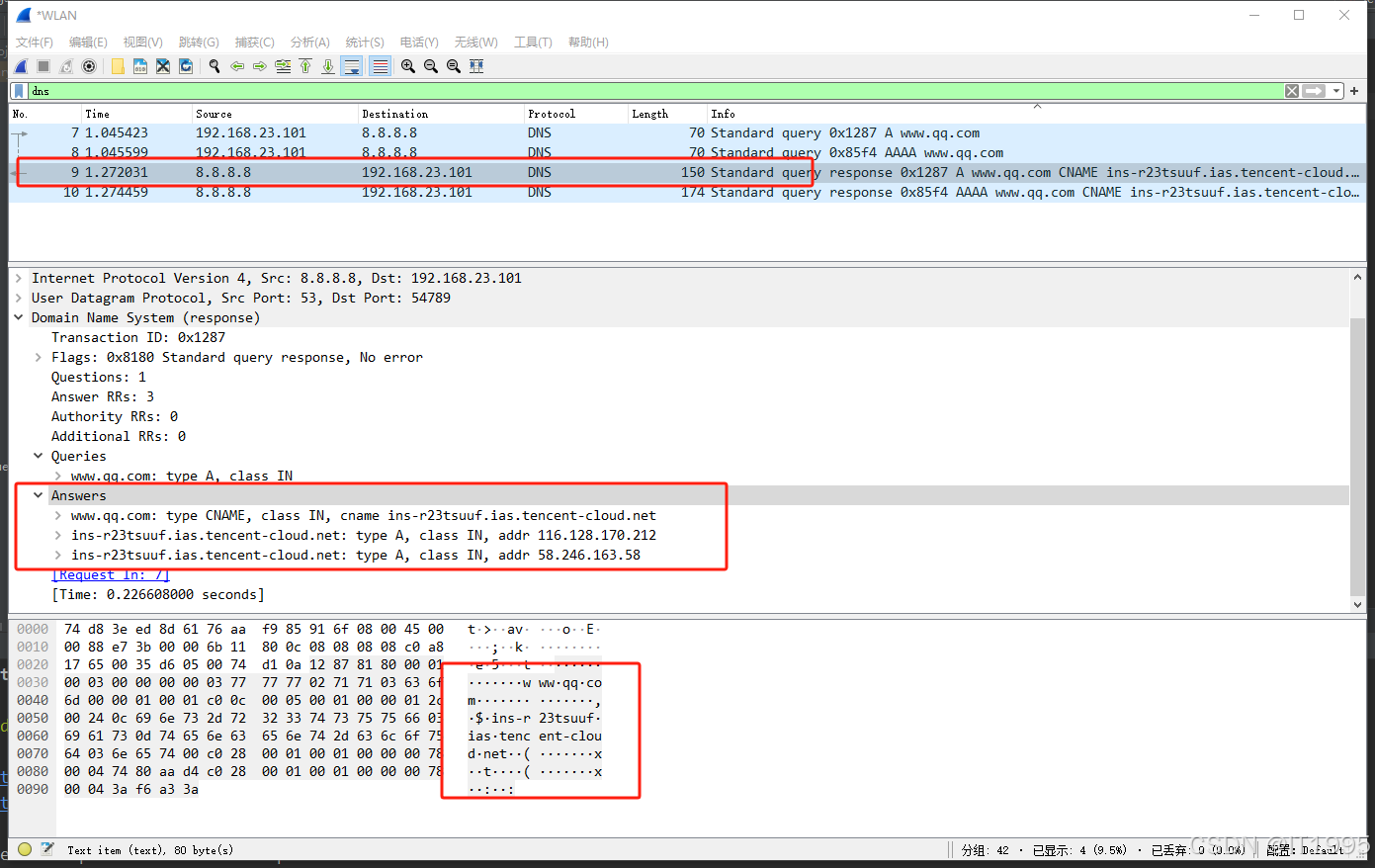

与包8对应的是包9，先来看看包9。

从中可以得到的信息：

① 事务 ID：0x1287（与包 7 的 ID 一致，关联请求）。

② 标志位：QR=1（响应）、AA=1（权威应答，服务器是域名的权威源）、RCODE=0（解析成功）。

③ 问题数：1（与请求一致），回答数：3（含 1 条 CNAME + 2 条 A 记录，与后面的3条能对应起来）。

④ 回答段（Answer）：第一条（CNAME 记录）：

⑤ 回答段（Answer）：域名：www.qq.com

⑥ 回答段（Answer）：类型：CNAME（别名类型，指向 ins-r23tsuuf.ias.tencent-cloud.net）

⑦ 回答段（Answer）：TTL：缓存时间

⑧ 后两条（A 记录）：域名：ins-r23tsuuf.ias.tencent-cloud.net（CNAME 指向的真实域名）

⑨ 后两条（A 记录）：类型：A，IP：116.128.170.212、58.246.163.58（最终 IPv4 地址）

第9个知识点比较重要，因为DNS劫持，DNS负载均衡等，这个安全问题和负载问题就是修改了这个地方，后期将会有文章分别说明这两块内容。

包8和包10是IPV6的版本，原理方面和包7、包9是差不多一致的，在此不在详细说明，给出对应的截图。

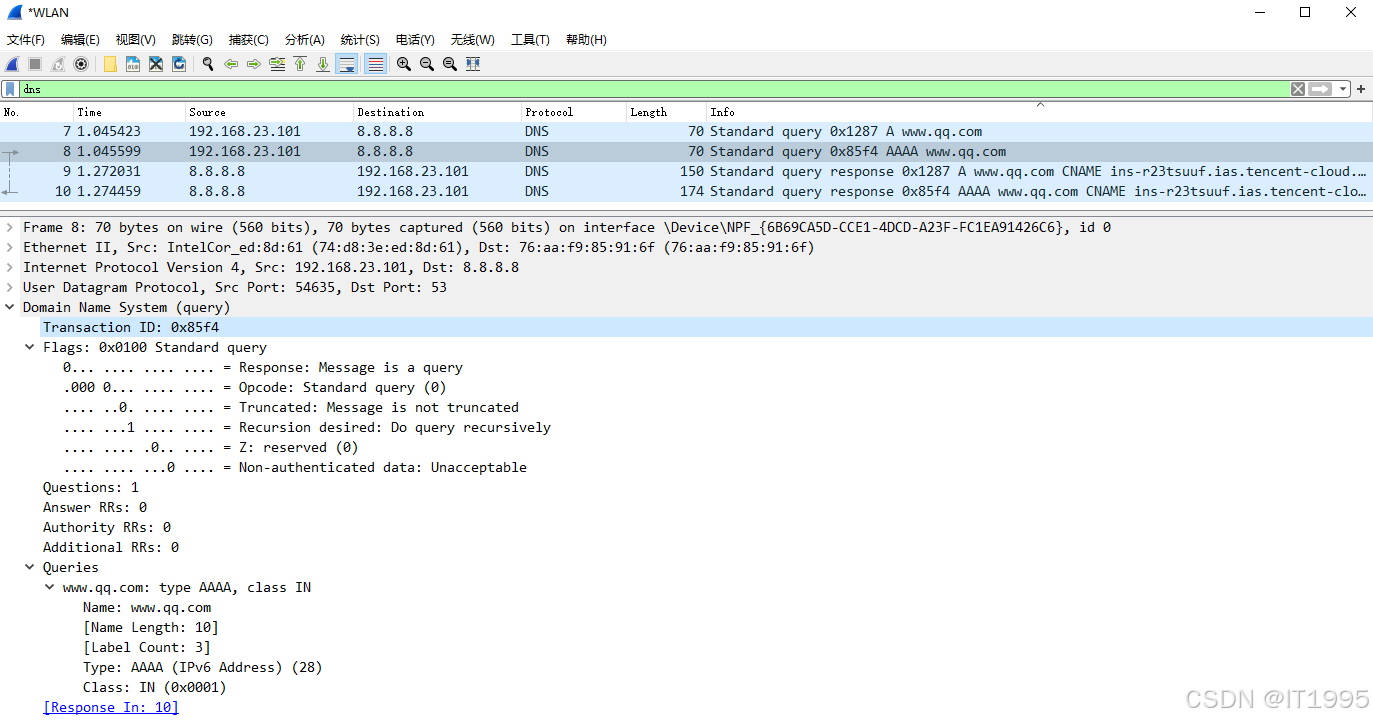

客户端发送查询请求（包8）

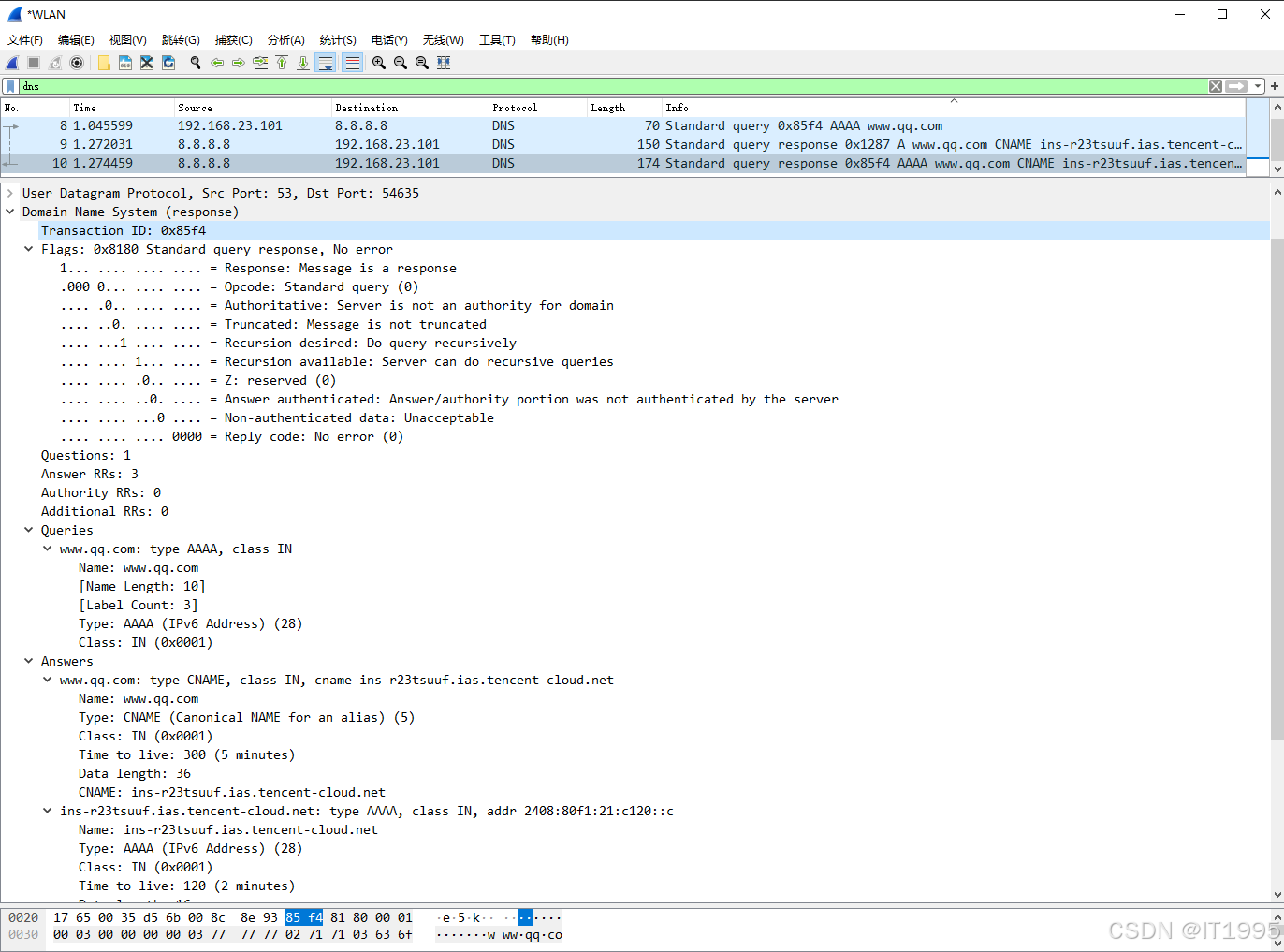

DNS回响应（包10）
