计算机组成原理(15) 第二章 - Cache

Cache（高速缓冲存储器）是计算机体系中位于CPU 与主内存（RAM）之间的一种高速小容量存储部件，核心目的是解决 CPU 运算速度与主内存读写速度不匹配的 “速度鸿沟”，从而提升整个系统的运行效率。其基本原理围绕 “局部性原理” 展开，并通过高效的映射、替换与写策略实现数据的快速存取。

一、核心前提：局部性原理

Cache 存在的物理基础是程序与数据访问的局部性——CPU 在一段时间内，对内存的访问往往集中在一个较小的 “热点区域”，而非随机分散在整个内存空间。这种局部性分为两类：

1. 时间局部性：如果一个数据 / 指令被 CPU 访问过，那么它在短期内很可能被再次访问（例如循环代码、频繁使用的变量）。
2. 空间局部性：如果一个数据 / 指令被访问，那么它相邻地址的数据 / 指令也很可能被访问（例如数组、连续的代码段）。

Cache 正是利用这一特性，将 CPU 近期可能访问的 “热点数据 / 指令” 从速度较慢的主内存复制到速度极快的 Cache 中。当 CPU 再次访问时，优先从 Cache 读取，避免直接访问主内存，从而节省时间。

二、核心概念：Cache 的 “分层” 与 “命中 / 缺失”

1. Cache 的分层结构

为进一步优化速度与成本的平衡，现代 CPU 通常采用多级 Cache 架构（从 CPU 核心向外，速度递减、容量递增），常见结构为：

• L1 Cache（一级缓存）：紧挨着 CPU 核心，容量最小（通常每核心 32KB-128KB），速度最快（延迟仅 1-3 个 CPU 时钟周期），分为 “指令 Cache（L1I）” 和 “数据 Cache（L1D）”，分别存储 CPU 待执行的指令和待处理的数据。
• L2 Cache（二级缓存）：容量中等（通常每核心 256KB-2MB），速度次之（延迟 5-10 个时钟周期），通常为单个 CPU 核心独享，存储 L1 Cache 无法容纳的 “次热点” 数据 / 指令。
• L3 Cache（三级缓存）：容量最大（通常 8MB-128MB），速度相对较慢（延迟 20-40 个时钟周期），多为多个 CPU 核心共享，服务于整个 CPU 的 “全局热点” 数据。

对比参考：主内存（RAM）的延迟通常为 100-200 个时钟周期，速度远低于Cache。

2. 命中与缺失

Cache 的核心性能指标围绕 “是否成功从 Cache 获取数据” 展开：

• Cache 命中（Hit）：CPU 请求的数据 / 指令已存在于 Cache 中，直接从 Cache 读取，速度极快。
• Cache 缺失（Miss）：CPU 请求的数据 / 指令不在 Cache 中，必须从主内存读取。此时需先将主内存中的 “热点块” 加载到 Cache 中（可能需要替换 Cache 中已有的旧数据），再供 CPU 访问，会产生明显的延迟（称为 “缺失代价”）。

Cache 的性能用命中率（Hit Rate） 衡量：命中率 = 命中次数 / 总访问次数。现代 CPU 的 L1 Cache 命中率通常可达 90% 以上，L2/L3 Cache 命中率也在 80%-95% 之间，大幅降低了对主内存的依赖。

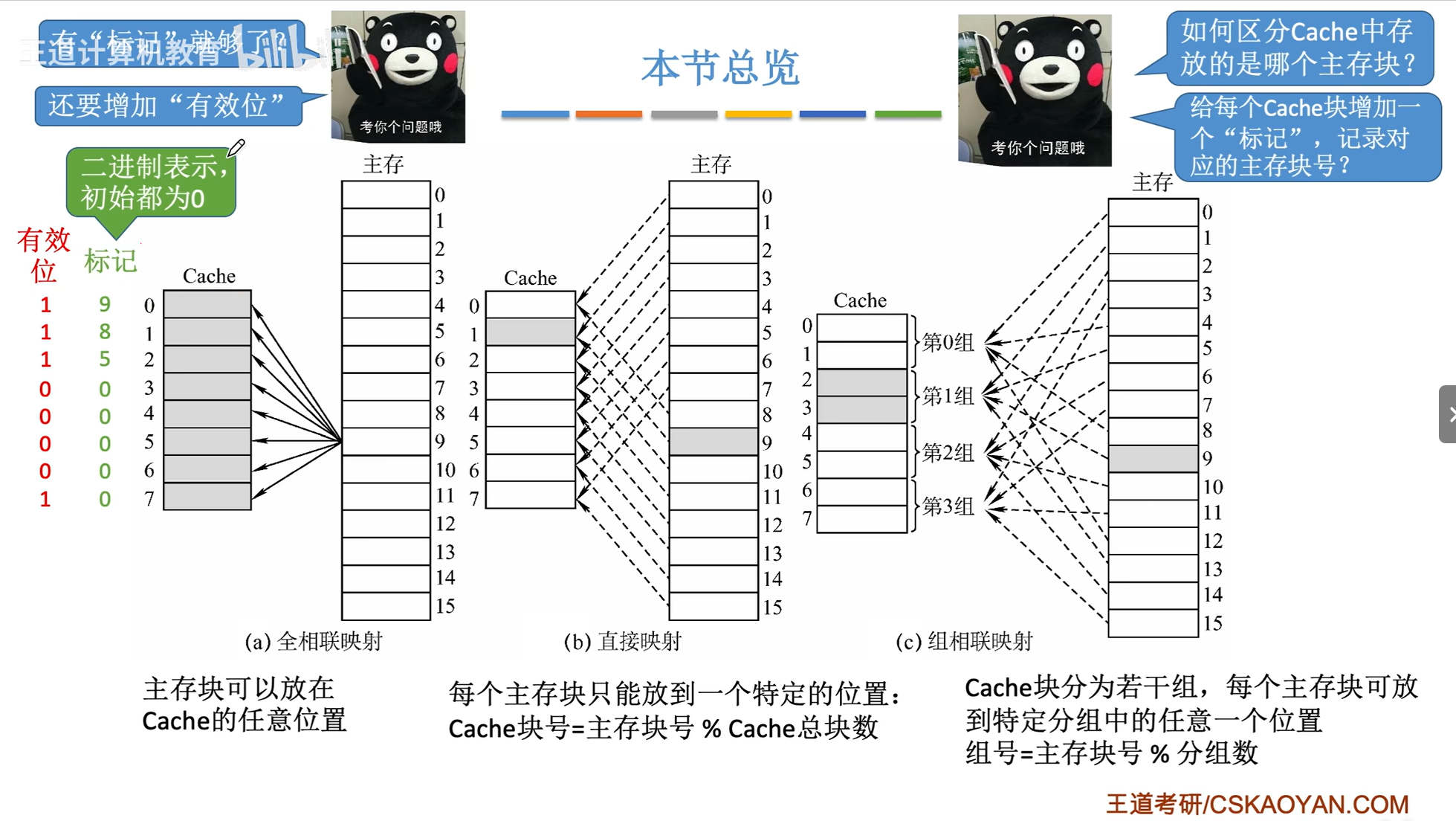

三 、cache 和 主存的映射方式

cache 与主存的核心映射方式有三种，核心结论是：直接映射、全相联映射、组相联映射，分别平衡命中率、硬件复杂度和访问速度。

1. 直接映射

• 主存块按固定规则映射到唯一 cache 块，比如主存块号 mod cache 总块数。
• 优点是硬件实现简单、访问速度快，无需复杂比较逻辑。
• 缺点是冲突概率高，多个主存块可能争抢同一 cache 块，命中率较低。

2. 全相联映射

• 主存块可映射到 cache 中任意一块，无固定限制。
• 优点是冲突概率极低，命中率最高，能充分利用 cache 空间。
• 缺点是硬件复杂，需用关联存储器和全比较逻辑，访问速度较慢、成本较高。

3. 组相联映射

• 先将 cache 分组，主存块先映射到指定组（按规则，如主存块号 mod 组数），再可映射到组内任意块。
• 优点是兼顾前两种方式，冲突概率低于直接映射，硬件复杂度低于全相联映射。
• 缺点是性能依赖组大小，组内块数越多（越接近全相联），硬件复杂度越高。

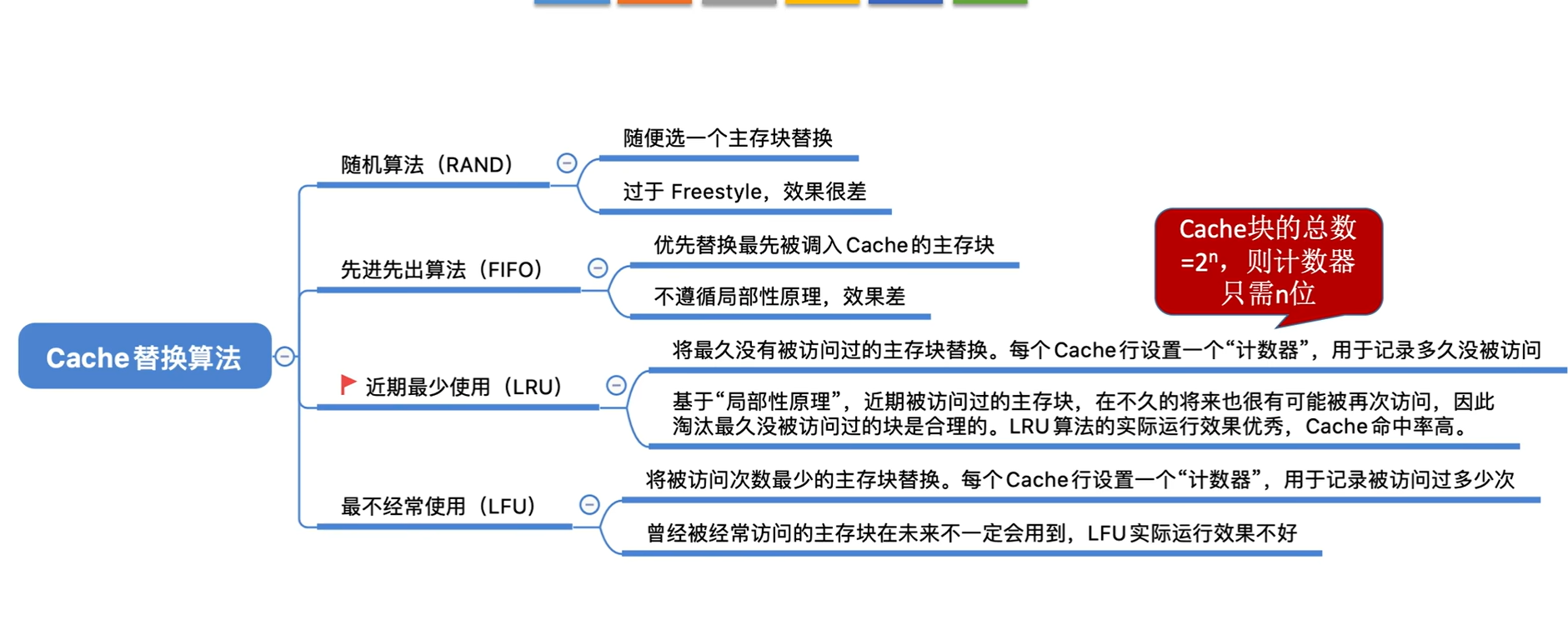

四、cache 替换算法

cache 替换算法的核心是 “当 cache 满时，选择哪个块淘汰以腾出空间”，核心结论是：常用经典算法有四种，分别是随机算法、先进先出算法、最近最少使用算法、最不经常使用算法，核心权衡点是命中率、实现复杂度和开销。

1. 随机算法（Random）

• 随机选择一个 cache 块淘汰，无需记录块的使用信息。
• 优点是实现最简单、开销最低，无需额外硬件或软件支持。
• 缺点是命中率最低，可能淘汰刚使用或即将使用的块，性能不稳定。

2. 先进先出算法（FIFO）

• 按块进入 cache 的先后顺序淘汰，先进入的块优先被淘汰。
• 优点是实现简单，只需用队列记录块的进入顺序，开销较低。
• 缺点是未考虑块的实际使用频率，可能淘汰频繁使用的 “老块”，命中率中等。

3. 最近最少使用算法（LRU）

• 淘汰最近一段时间内使用次数最少的 cache 块，基于 “近期未用则远期少用” 的假设。
• 优点是命中率高，贴合程序局部性原理，性能最优。
• 缺点是实现复杂，需记录块的使用时序（如用栈、计数器），硬件开销较大。

4. 最不经常使用算法（LFU）

• 淘汰统计周期内使用次数最少的 cache 块，基于 “使用频率低则未来少用” 的假设。
• 优点是考虑了块的使用频率，命中率高于随机和 FIFO 算法。
• 缺点是需统计使用次数，可能淘汰 “曾经高频但近期不用” 的块，且统计开销高于 FIFO。

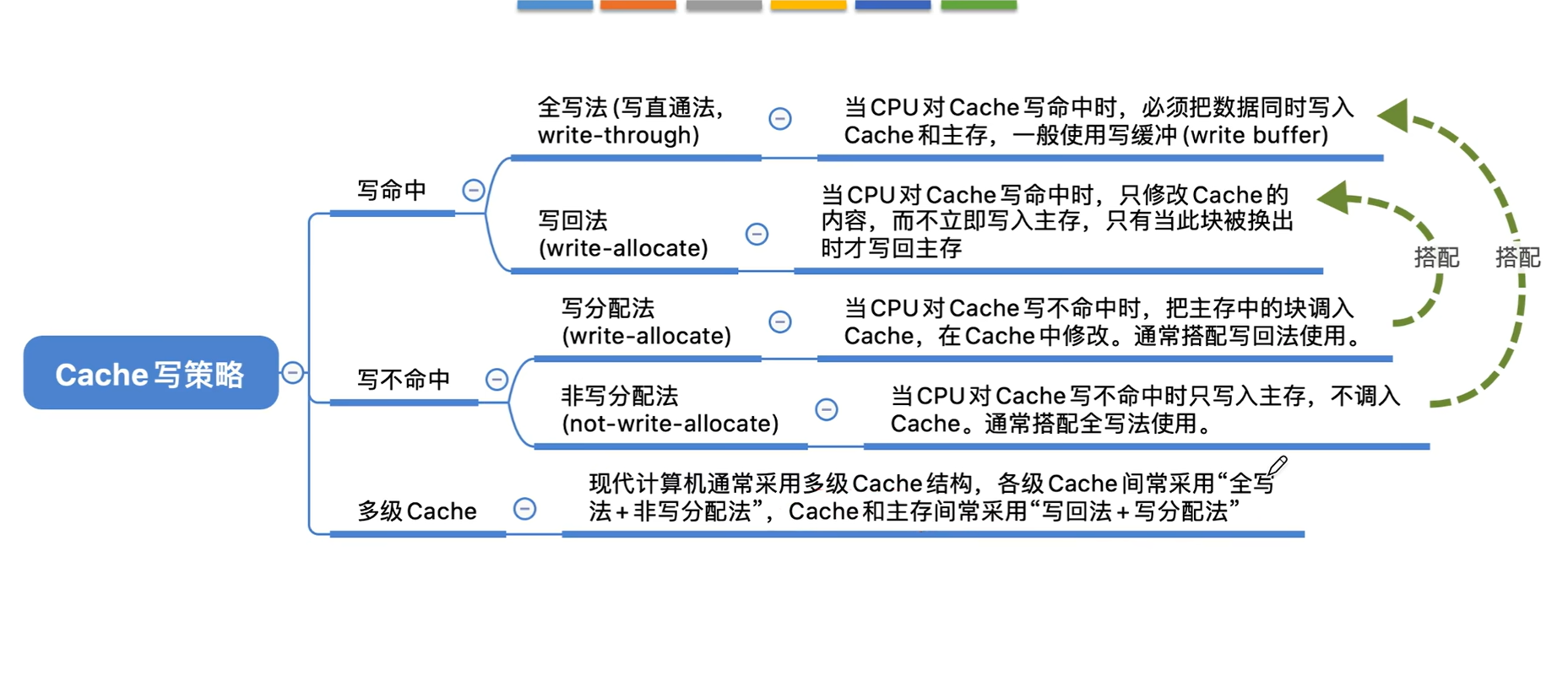

五、cache 写策略

Cache 写策略的核心目标是 解决 “Cache 块更新后，如何同步主存数据”，核心分为两大方向：写直达（Write-Through） 和 写回（Write-Back），再配合 “写分配（Write-Allocate）” 或 “非写分配（No-Write-Allocate）” 规则，构成完整的写操作逻辑。

一、核心写策略：写直达 vs 写回

这是决定 “数据同步时机” 的核心策略，直接影响性能、总线开销和硬件复杂度。

1. 写直达（Write-Through，WT）

• 核心逻辑：每次写入 Cache 时，同时将数据写入主存（Cache 和主存始终保持数据一致）。
• 关键规则：若写入的地址已在 Cache 中（写命中）：更新 Cache + 同步更新主存；若不在 Cache 中（写缺失）：直接写入主存（通常配合 “非写分配”，不把主存块调入 Cache）。
• 优点：① 数据一致性好（Cache 和主存始终同步，无需额外同步机制）；② 硬件实现简单（无需记录 Cache 块是否 “脏”，无额外判断逻辑）；③ 崩溃 / 断电时数据不易丢失（主存已实时更新）。
• 缺点：① 总线开销大（每次写操作都要访问主存，主存速度慢，拖慢写性能）；② 写延迟高（需等待主存写入完成，才能确认写操作结束）。

2. 写回（Write-Back，WB）

• 核心逻辑：写入 Cache 时，仅更新 Cache 块，不立即同步主存；只有当该 Cache 块被替换时，才将 “修改过的脏块” 写回主存（未修改的 “干净块” 直接丢弃）。
• 关键规则：需为每个 Cache 块维护一个 “脏位（Dirty Bit）”：标记该块是否被修改过；写命中：更新 Cache + 置位脏位（无需访问主存）；写缺失：若替换的是脏块，先将脏块写回主存，再调入新块并更新（通常配合 “写分配”）。
• 优点：① 总线开销小（仅替换脏块时访问主存，多次写同一 Cache 块只需一次主存操作）；② 写延迟低（仅操作 Cache，无需等待主存）；③ 适配程序 “写局部性”（频繁写同一数据时性能优势极大）。
• 缺点：① 硬件复杂度高（需维护脏位、设计脏块替换逻辑）；② 数据一致性差（Cache 和主存可能不同步，需额外机制处理多处理器 / 多 Cache 场景）；③ 崩溃 / 断电风险（未写回主存的脏块数据会丢失，需配合缓存保护机制）。

二、辅助规则：写分配 vs 非写分配

写策略需搭配 “是否将缺失的主存块调入 Cache” 的规则，仅在 “写缺失” 时生效：

规则	写分配（Write-Allocate）	非写分配（No-Write-Allocate）
核心逻辑	写缺失时，先将主存块调入 Cache，再写入 Cache	写缺失时，直接写入主存，不将主存块调入 Cache
搭配的核心写策略	通常与 “写回” 配合（写回 + 写分配是主流组合）	通常与 “写直达” 配合（写直达 + 非写分配更合理）
优势	利用写局部性（后续写同一数据可命中 Cache）	减少 Cache 无效占用（避免调入仅写一次的数据）
劣势	写缺失时额外增加 “调入 Cache” 的延迟和开销	无法利用写局部性（多次写同一数据需反复访问主存）

三、四种常见写策略组合（工程落地主流方案）

组合方式	核心逻辑	适用场景	典型应用
写直达 + 非写分配	写命中：更新 Cache + 主存；写缺失：直接写主存	对一致性要求高、写局部性弱的场景	部分嵌入式设备、简单 IO 缓存
写回 + 写分配	写命中：更新 Cache + 置脏位；写缺失：调块入 Cache→更新→替换时写回主存	写局部性强、追求高性能的场景（主流选择）	PC、服务器、手机芯片、高端 SoC
写直达 + 写分配	写命中：更新 Cache + 主存；写缺失：调块入 Cache→更新 + 主存	极少用（兼顾局部性但总线开销仍大）	特殊工业控制芯片
写回 + 非写分配	写命中：更新 Cache + 置脏位；写缺失：直接写主存	极少用（浪费写回的总线优势）	无主流应用

四、核心写策略（写直达 vs 写回）对比表

对比维度	写直达（Write-Through）	写回（Write-Back）
数据一致性	高（Cache 与主存实时同步）	低（仅脏块替换时同步）
总线开销	大（每次写都访问主存）	小（仅脏块替换时访问主存）
写延迟	高（需等待主存写入）	低（仅操作 Cache）
硬件复杂度	低（无需脏位、无复杂替换同步逻辑）	高（需脏位、脏块写回逻辑）
崩溃数据安全性	高（主存已实时更新）	低（脏块可能丢失）
适配局部性	弱（未利用写局部性）	强（充分利用写局部性）
主流程度	非主流（仅简单场景使用）	主流（绝大多数高性能设备选择）

总结

• 工程落地首选 写回 + 写分配：平衡性能、总线开销和局部性利用，是 PC、服务器、高端芯片的标准配置；
• 简单场景 / 强一致性需求选 写直达 + 非写分配：牺牲部分性能换低复杂度和高一致性；
• 写策略的核心 trade-off：性能（写回） vs 一致性 / 复杂度（写直达），需结合场景取舍。
