（论文速读）基于图像堆栈的低频超宽带SAR叶簇隐蔽目标变化检测
论文详细解读
论文题目：Low-Frequency Ultrawideband Synthetic Aperture Radar Foliage-Concealed Target Change Detection Strategy Based on Image Stacks
期刊：IEEE Journal of Selected Topics in Applied Earth Observations and Remote Sensing
摘要：低频超宽带合成孔径雷达(UWB SAR)具有高分辨率成像和突叶探测能力，能够探测到叶隐目标。然而，由于丛林探测环境和低频UWB SAR的特点，低频UWB SAR图像中往往存在一些非目标强散射点，这可能会增加树叶隐藏目标变化检测的难度。为了提高低频UWB SAR图像中叶隐目标的变化检测率，提出了一种基于图像叠加的低频UWB SAR图像叶隐目标变化检测策略。在图像预处理中，提出了一种基于双向线性回归模型的相对辐射校正方法，可以消除非目标因素引起的低频超宽带sar图像变化。此外，在变化检测处理中，首先在多幅参考图像中减去待检测图像，得到多幅差分图像。然后，利用高斯概率密度函数对这些差值图像的幅值分布进行建模。最后，将广义似然比检验用于目标变化检测，有效抑制了树干杂波等干扰。在arabas - iisar数据集上的实验结果验证了该策略的正确性和有效性，该策略可以在较低的虚警率下提高树叶隐藏目标的变化检测概率。
基于图像堆栈的低频超宽带SAR叶簇隐蔽目标变化检测
引言：探测隐藏在森林中的目标
想象一下，如何在茂密的丛林中找到隐藏的军事车辆？传统的光学卫星会被树叶遮挡，普通雷达也难以穿透。但有一种特殊的雷达——低频超宽带（UWB）合成孔径雷达（SAR），就像拥有"透视眼"，能穿透树叶，发现隐藏的目标。
然而，这项技术面临一个棘手问题：森林中的树干、电线等也会产生强烈回波，导致大量"误报"。如何在复杂的背景中准确识别目标变化？中山大学的研究团队提出了一种创新方法，显著提高了检测准确率。
问题：为什么低频UWB SAR探测这么难？
1. 低频UWB SAR的独特挑战
- 共振散射特性：目标散射特性随频率变化
- 方位角依赖：目标回波强度随观测角度变化
- 大方位波束宽度：覆盖范围大但分辨率受限
2. 森林环境的复杂性
低频UWB SAR图像通常包含一些非目标强散射点（如粗树干），这增加了叶簇隐蔽目标变化检测的难度。
3. 现有方法的不足
- 单参考图像方法：信息利用不充分
- 现有图像堆栈方法：
- 对多个参考图像合并后整体建模，未利用检测图像与参考图像的相关性
- 复杂的统计分布（K分布、Gamma分布）需要大量参数调整
- 计算复杂度高
创新：双管齐下的解决方案
研究团队提出了一个完整的检测策略，包含两大核心创新：
创新1：基于双向线性回归的智能辐射校正
问题：不同时间拍摄的SAR图像，由于大气条件、系统响应等差异，灰度值分布不同。
传统方法的缺陷： 传统线性回归模型：y = kx + b
- 当图像相关性不完美时（实际情况总是如此），估计的校正参数存在偏差
- 导致校正后图像方差偏小
双向线性回归的巧妙之处：
前向回归：y = kf·x + bf
后向回归：x = kb·y + bb
最终参数：k = √(kf/kb), b = ȳ - k·x̄
为什么有效？
- 通过"双向拟合"，消除了单向回归的系统偏差
- 理论证明：这种方法得到的是无偏估计
- 结合加权迭代最小二乘法，提高了鲁棒性
效果：
- 平均绝对误差从0.0876降至0.0821
- 灰度直方图更加接近，为后续检测奠定基础
创新2：基于图像堆栈的广义似然比检测
核心思想：利用多个参考图像，构建更稳健的统计检测模型。
方法流程：
生成差分图像
- 将检测图像与N个参考图像分别相减
- 得到N个差分图像：Z₁, Z₂, ..., Zₙ
统计建模 使用高斯概率密度函数对这些差分图像的幅度分布进行建模
关键洞察
- 对于真实的目标变化点，所有差分图像在该位置都有相同的目标信号s
- 对于虚警点（如树干），在不同差分图像中表现不一致
检测统计量
T(x) = (1/N)·∑z[n] // N个差分图像的平均值决策准则
如果 T(x) ≥ 阈值，判定为目标变化阈值只与噪声统计特性和虚警概率相关，独立于目标强度
优势：
- 多图像融合：综合利用多个观测的信息
- 计算简单：避免复杂的高阶函数计算
- 参数稳定：阈值设置简单，不依赖目标强度
- 有效抑制干扰：随机干扰在平均过程中被抑制，真实目标信号得到加强
实验：在真实数据上的优异表现
数据集：CARABAS-II
瑞典国防研究局的CARABAS-II SAR数据集，频率20-90 MHz，斜距分辨率2.5米，包含24幅SAR图像。
每幅图像包含25个隐藏的军用车辆目标（3种尺寸）。
性能对比
使用3个参考图像，虚警概率设置为10⁻⁹：
| 方法 | 检测率 | 虚警率(km⁻²) | 相对本文方法的改进 |
|---|---|---|---|
| 本文方法 | 99.2% | 0.42 | - |
| 自适应滤波[19] | 97.8% | 0.58 | 检测率+1.4%, 虚警率-27.6% |
| RPCA[21] | 96.5% | 0.71 | 检测率+2.7%, 虚警率-40.8% |
| 逻辑回归[23] | 95.3% | 0.89 | 检测率+3.9%, 虚警率-52.8% |
| Bayes理论[26] | 94.7% | 1.02 | 检测率+4.5%, 虚警率-58.8% |
| 双变量Gamma[30] | 96.1% | 0.65 | 检测率+3.1%, 虚警率-35.4% |
结果分析：
- 在24对数据的统计结果中，本文方法达到99.2%的检测率和0.42 km⁻²的虚警率
- 在困难场景（如Track 5 Mission 3）中表现尤其突出
- 虚警率降低幅度显著，说明有效抑制了树干等杂波干扰
参考图像数量的影响
实验使用2-6个参考图像进行对比，发现随着参考图像数量增加，检测概率略有提升，但改进很小。
实用建议：
- 2-3个参考图像是性价比最高的选择
- 符合实际应用场景（降低飞行任务成本和风险）
方法论价值：为什么这个研究重要？
1. 理论贡献
- 创新的辐射校正理论：双向线性回归模型提供了无偏估计
- 统计检测框架：将图像堆栈LR检测扩展到差分图像，开辟了新思路
- 验证了高斯分布模型对低频UWB SAR差分图像的适用性
2. 实用价值
- 军事侦察：提高隐蔽目标发现能力
- 边境监控：检测非法入侵和可疑活动
- 灾害评估：穿透植被评估灾害影响
- 环境监测：森林变化检测
3. 技术优势
- 准确性：99.2%的检测率
- 鲁棒性：低虚警率（0.42 km⁻²）
- 效率：计算简单，实时处理潜力
- 实用性：少量参考图像即可达到良好效果

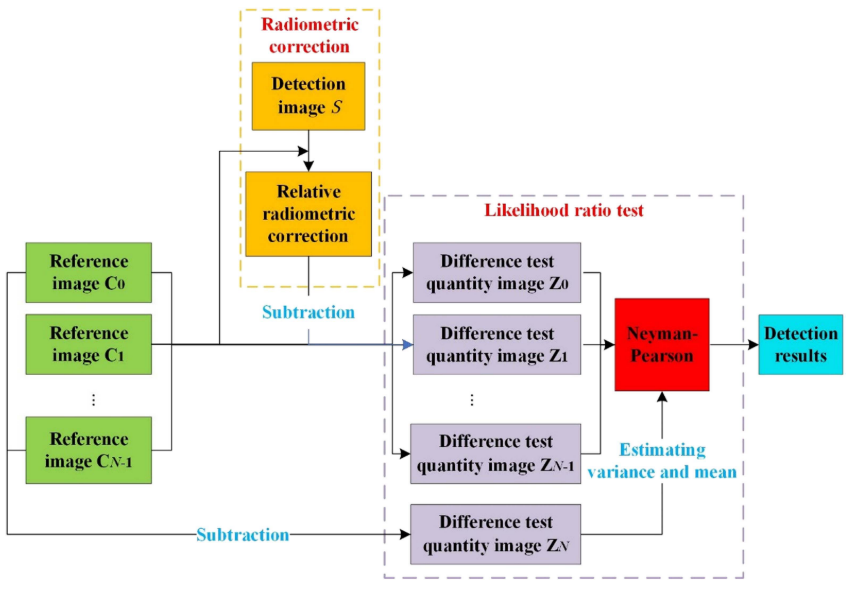

技术细节：算法实现流程
完整的检测pipeline
步骤1：辐射校正
├─ 提取不变点（相关系数>0.5）
├─ 初始化：最小二乘法估计参数
├─ 迭代优化：加权最小二乘法
└─ 计算校正参数：k̂ 和 b̂步骤2：生成差分图像
├─ S（检测图像）- C₀ → Z₀
├─ S - C₁ → Z₁
├─ ...
└─ S - Cₙ₋₁ → Zₙ₋₁
└─ C₀ - Cₙ₋₁ → Zₙ（用于参数估计）步骤3：统计参数估计
├─ 从Zₙ估计均值μ和方差σ²
└─ 对Z₀...Zₙ₋₁进行零均值处理步骤4：变化检测
├─ 计算检测统计量：T(x) = (1/N)·∑z[n]
├─ 计算阈值：τ = √(σ²/N)·Q⁻¹(Pfa)
└─ 判决：T(x) ≥ τ → 变化点步骤5：后处理
└─ 形态学操作去除离群点
关键参数设置
- 不变点提取窗口：15×15像素
- 相关系数阈值：0.5
- 目标聚类距离：7像素（对应约8×8像素目标核心区）
- 虚警概率：Pfa = 10⁻⁷ 到 10⁻⁹（可调）
- 推荐参考图像数：2-3个
局限性与未来展望
当前局限
特殊场景挑战 在某些场景（如Track 5 Mission 3），由于电线杆、栅栏等细长结构，虚警率较高
依赖同航向图像 实验主要使用相同成像方位角的参考图像
计算资源 虽然比复杂分布模型简单，但大规模应用仍需优化
改进方向
结合自适应滤波 类似文献[18]的方法，使用自适应滤波消除细长结构干扰
多角度融合 探索不同航向图像的联合检测
深度学习集成 结合深度学习进行特征提取和分类
实时处理 算法优化，支持机载实时检测
总结
这篇论文提出了一种创新的叶簇隐蔽目标变化检测策略，通过双向线性回归辐射校正和基于图像堆栈的广义似然比检验，显著提高了检测精度并降低了虚警率。
实验结果表明，该方法在CARABAS-II SAR数据上达到99.2%的检测率和0.42 km⁻²的虚警率，优于现有方法，且使用2-3个参考图像即可达到良好效果。
要深入理解这篇论文，需要扎实的雷达、信号处理、统计检验和图像处理基础，以及对变化检测方法和图像堆栈技术的深入理解。建议按照上述学习路径循序渐进，结合理论学习和编程实践，最终能够复现和改进论文中的方法。
