WLAN_频段配置

news 2025/11/7 10:12:03

1、早期高通平台WIFI配置

kernel\msm-4.9\net\wireless\db.txt

country EE: DFS-ETSI
(2402 - 2482 @ 40), (20)
(5170 - 5250 @ 80), (23), AUTO-BW, NO-OUTDOOR
(5250 - 5330 @ 80), (23), DFS, AUTO-BW, NO-OUTDOOR
(5490 - 5730 @ 160), (30), DFS
(5735 - 5875 @ 80), (14)
# 60 gHz band channels 1-4, ref: Etsi En 302 567
(57000 - 66000 @ 2160), (40)

爱沙尼亚(EE)频段配置

低段5GHz频带：
5170 - 5250 MHz @ 80 MHz，最大功率23 dBm
特性：AUTO-BW（自动带宽调整）、NO-OUTDOOR（仅限于室内使用）
5250 - 5330 MHz @ 80 MHz，最大功率23 dBm
特性：DFS（动态频率选择）、AUTO-BW、NO-OUTDOOR

中高段5GHz频带：
5490 - 5730 MHz @ 160 MHz，最大功率30 dBm
特性：DFS
5735 - 5875 MHz @ 80 MHz，最大功率14 dB

2、后期高通平台WIFI配置

项目中对应目录为：WLAN.HL.3.3.2/wlan_proc/wlan/halphy_tools/host/bdfUtil/qca61x0/bdf

可以参考高通平台文档

KBA-220811014422_REV_13_WLAN_radio_compliance_configuration_guideline

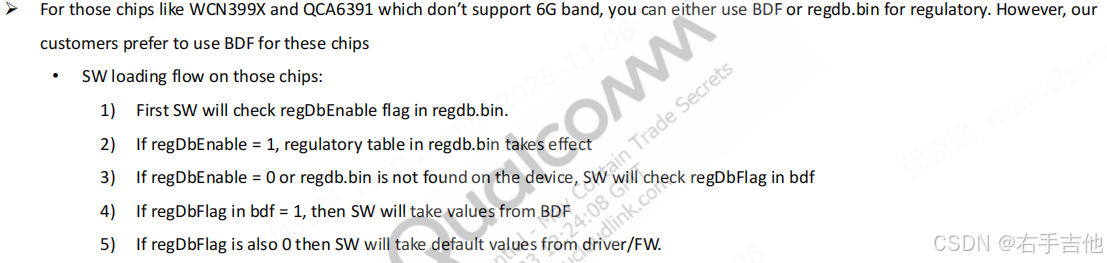

进行相关配置，相关配置有两种方式，根据高通文档

2.1、方式1使用regDb

如果使用regdb.bin文件，regdb.txt的regDbEnable 为1 则

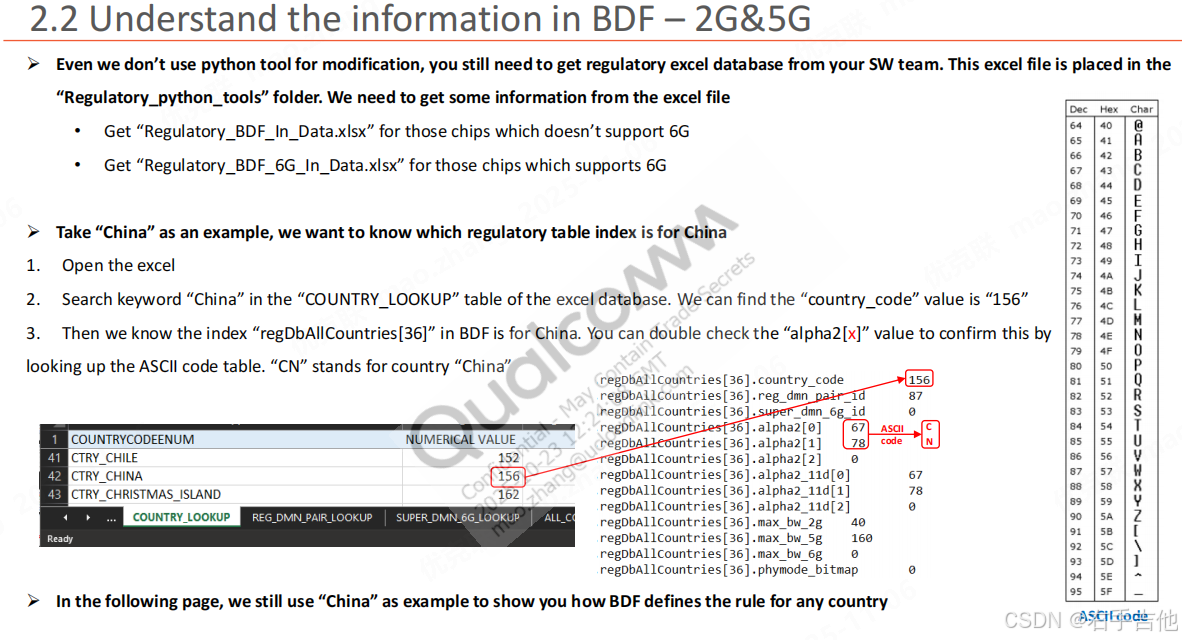

其中countryCode为国家码字符串对应的的ASCII码值和，如中国CN对应的对应为156

uint16 REGULATORY_DB_SECTION.regDbAllCountries[36].country_code 156

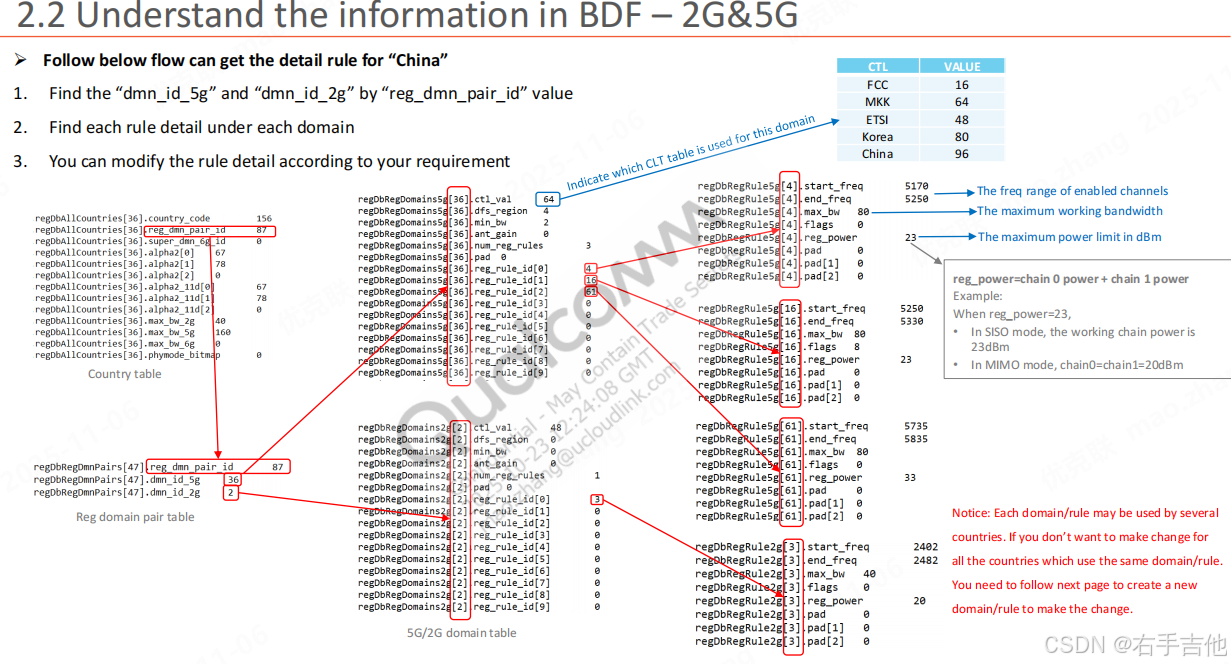

其中reg_dmn_pair_id为对应的国家中2.4G和5G相关的配置

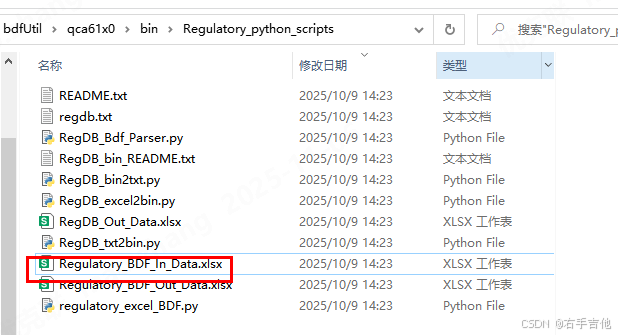

python脚本

将regdb.txt 转化为regdb.bin文件

python RegDB_txt2bin.py regdb.txt regdb.bin

将regdb.bin转化为regdb.txt文件
python RegDB_bin2txt.py regdb.bin regdb.txt

将Regulatory_BDF_In_Data.xlsx转化为regdb.bin文件
python RegDB_excel2bin.py

更多使用技巧，参考KBA-220811014422_REV_13_WLAN_radio_compliance_configuration_guideline 此文档

2.2、方式2使用BDF

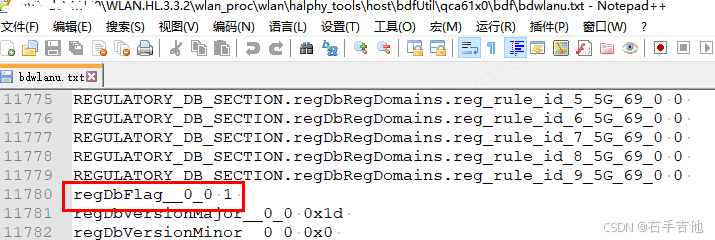

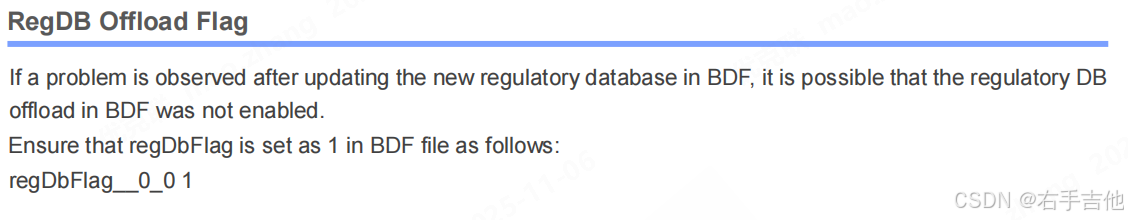

如果使用BDF，则bdwlanu.txt中对应的的regDbFlag为1 则

具体使用方法参考高通文档

80-WL020-29_REV_C_Modify_Regulatory_Database_in_BDF_Using_Microsoft_Excel.pdf

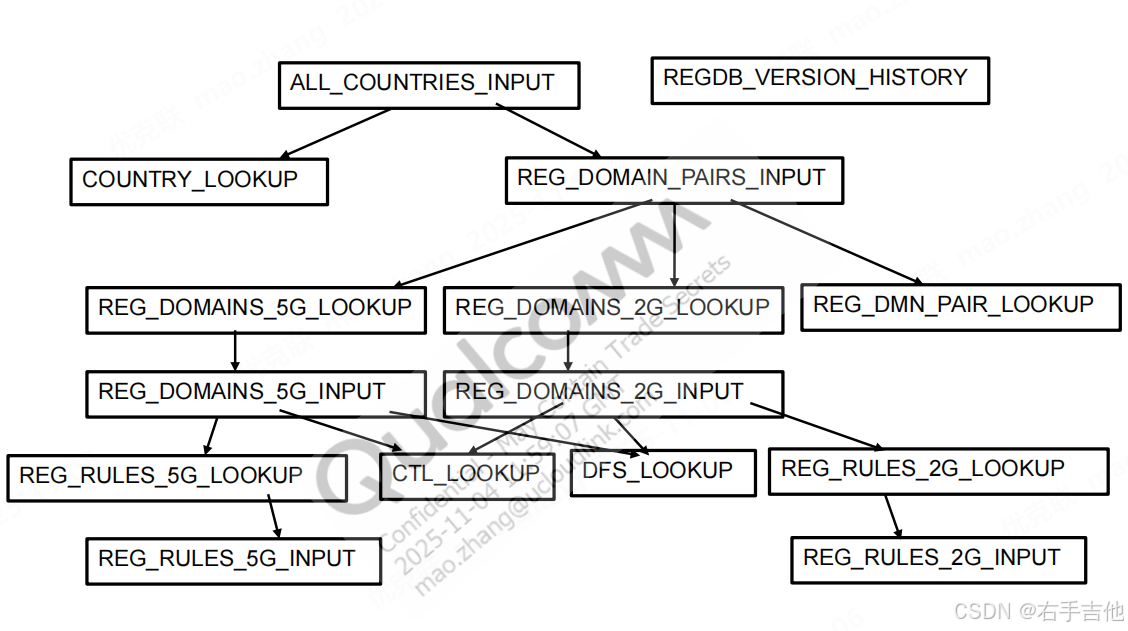

Regulatory_BDF_In_Data.xlsx中，各个sheet表格关系如下

例如：检索Regulatory_BDF_In_Data.xlsx 玻利维亚bdf配置

SHEET ALL_COUNTRIES_INPUT
CTRY_BOLIVIA FCC3_WORLD BO BO 40 160 0 0

SHEET REG_DOMAIN_PAIRS_INPUT
FCC3_WORLD FCC3_id WORLD_id

SHEET REG_DOMAINS_5G_LOOKUP
FCC3_id 3

SHEET REG_DOMAINS_5G_INPUT
FCC DFS_FCC_REG 2 6 4 0 CHAN_5170_5250_5 CHAN_5250_5330_7 CHAN_5490_5730_1 CHAN_5735_5835_2

SHEET REG_RULES_5G_LOOKUP
CHAN_5170_5250_5   7
CHAN_5250_5330_7   22
CHAN_5490_5730_1   32
CHAN_5735_5835_2   59

SHEET REG_RULES_5G_INPUT
5170   5250   80   30   0   0
5250   5330   80   30   0   0
5250   5330   80   23   0   REGULATORY_CHAN_INDOOR_ONLY
5735   5835   80   23   0   0

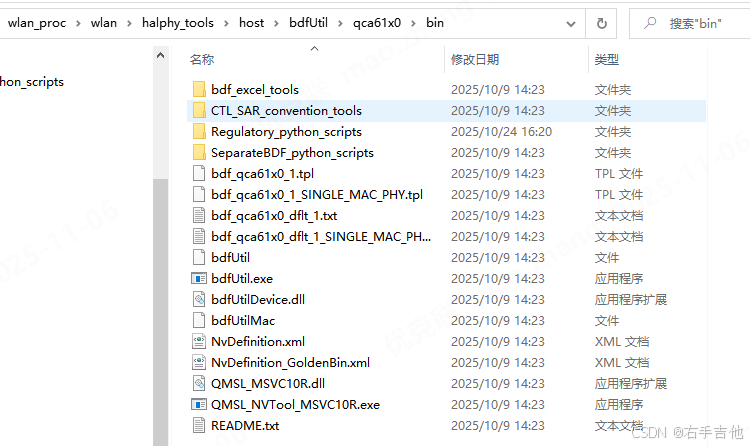

python脚本

bdwlanu.txt转化为bdwlanu.bin

./bdfUtil t2b bdf_qca61x0_1.tpl ../bdf/bdwlanu.txt ../bdf/bdwlanu.bin

bdwlanu.bin转化为bdwlanu.txt

./bdfUtil b2t bdf_qca61x0_1.tpl ../bdf/bdwlanu.bin ../bdf/bdwlanu.txt
