【VPX650G】基于 VPX 系统架构的 JFM9VU13P FPGA+JFMQL100TAI 超宽带信号处理平台

产品概述

 VPX650G 是一款基于 6U VPX 系统架构的 JFM9VU13P FPGA + JFMQL100TAI 的超宽带信号处理平台，该平台采用一片上海复旦 微电子的 9 系列 FPGA（JFM9VU13P）作为主处理器，完成复杂的数 据采集、回放以及数据预处理。采用 1 片 JFMQL100TAI PSOC 来完 成信号处理算法，并具备智能计算的能力。

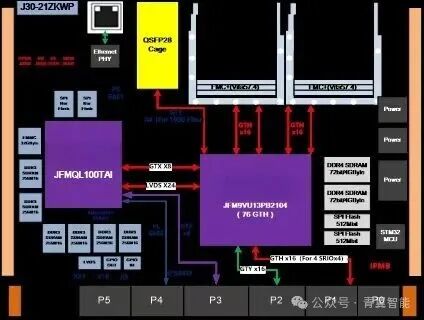

该平台的主处理器 VU13P 外挂两组 72 位 DDR4 SDRAM，来 实现超大容量数据缓存，数据缓存带宽可以达到 2400MHz。VU13P FPGA 可以通过背板与其他板卡进行数据交互。VU13P FPGA 外挂 2 个FMC+ HPC接口，支持 2个FMC子卡的扩展。

该平台的1片PSOC， 除了具备 4 核的 CPU 处理能力，还具备高达 27TOPS 算力的 AI 核， 可支持加速卷积神经网络前向推理计算。 该产品还具备健康管理功能，板载一片 MCU 控制器对板内的电 压温度进行检测，并将状态信息通过 IPMB 总线上报为 VPX 总控机。

该产品为 VPX 风冷架构，具有优良的抗振动设计、散热性能和 独特的环境防护设计，适合于航空、航天、船舶等应用场景。

技术指标

1.  标准 6U VPX 规格，符合 VITA46 规范；

2.  板载高性能 FPGA 处理器：JFM9VU13PB2104

• 外挂 2 组 72 位 DDR4 SDRAM，每组 4GByte 容量；

•  外挂 2 片 QSPI Flash，总共 1Gbit 容量，用于 FPGA 的加载；

• 外挂 2 个 FMC+ HPC 接口；

3.  板载 1 片高性能 PSOC 处理器：JFMQL100TAI900

•  PL 外挂 1 组 64 位 DDR3 SDRAM，总容量 2GByte；

•  PS 外挂 1 组 32 位 DDR3 SDRAM，总容量为 1GByte；

•  PS 外挂 1 片 EMMC 存储器，总容量为 32GByte；

•  PS 外挂 2 片 QSPI Flash 存储器，总容量为 512Mbit；

•  PS 端支持 1 路 GBE 网口，PL 端支持 1 路 GBE 网口；

4.  互联性能

•  VPX P1：支持 4 路 x4 GTY 连接至 VU13P FPGA；

•  VPX P2：支持 4 路 x4 GTY 连接至 VU13P FPGA；；

•  VPX P3：支持X8 GTX连接至ZYNQ FPGA（For PCI Express）；

•   VPX P4：支持 1 路 GBE，8 路 RS422 连至 VU13P FPGA；

•  VPX P5：32 路 LVDS 连接至 ZYNQ FPGA；

•  VU13P 与 ZYNQ 之间互联：8*GTX、24*LVDS；

5. 前面板接口

• J30J 支持 2 个 FPGA 下载、1 个 MCU 下载；

• 1 个 QSFP28 光纤接口；1 个 PS 网口；

6. 物理与电气特征

• 板卡尺寸：160 x 233mm

• 板卡供电：6A max@+12V（±5%）

• 散热方式：风冷散热；

7.  环境特征

• 工作温度：-40°~﹢85°C，

• 存储温度：-55°~﹢125°C；

• 工作湿度：5%~95%，非凝结。

软件支持

• 提供底层接口驱动程序；

• 支持软件定制开发；

应用范围

雷达与基带信号处理、电子对抗、超大规模图像处理
