1、PCB导入Siwave并设置叠层数据

本文Siwave工程下载：PCB导入Siwave并设置叠层数据工程文件

0、前言

最近对信号完整性（SI）、功率完整性（PI）比较感兴趣，博主六年前上本科时也是一个画板子好手，平时用AD软件搞点FR4的简单嵌入式的电路板子玩玩，几十兆的时钟玩得不亦乐乎，放在现在真的是out了。

现在像模像样的高大上的板子基本时钟频率非常高，板子上CPU和高速内存对电源、信号线有许多的要求，在实际投板前需要进行信号完整性（SI）、功率完整性（PI）的仿真，因此来学习一下下。学习资料是于博士的书籍《信号完整性揭秘》，还有配套的视频啥的，非常好用，简单开坑记录下。

Siwave是Ansys旗下的软件，专门用于SI和PI的仿真，之前用它家的HFSS非常多，这次也来尝尝鲜。软件的下载可以去老吴那边下载：Ansys EM 2025 R2 电磁仿真安装包已发布。

1、ODB++文件导入

1.1、选取导入文件

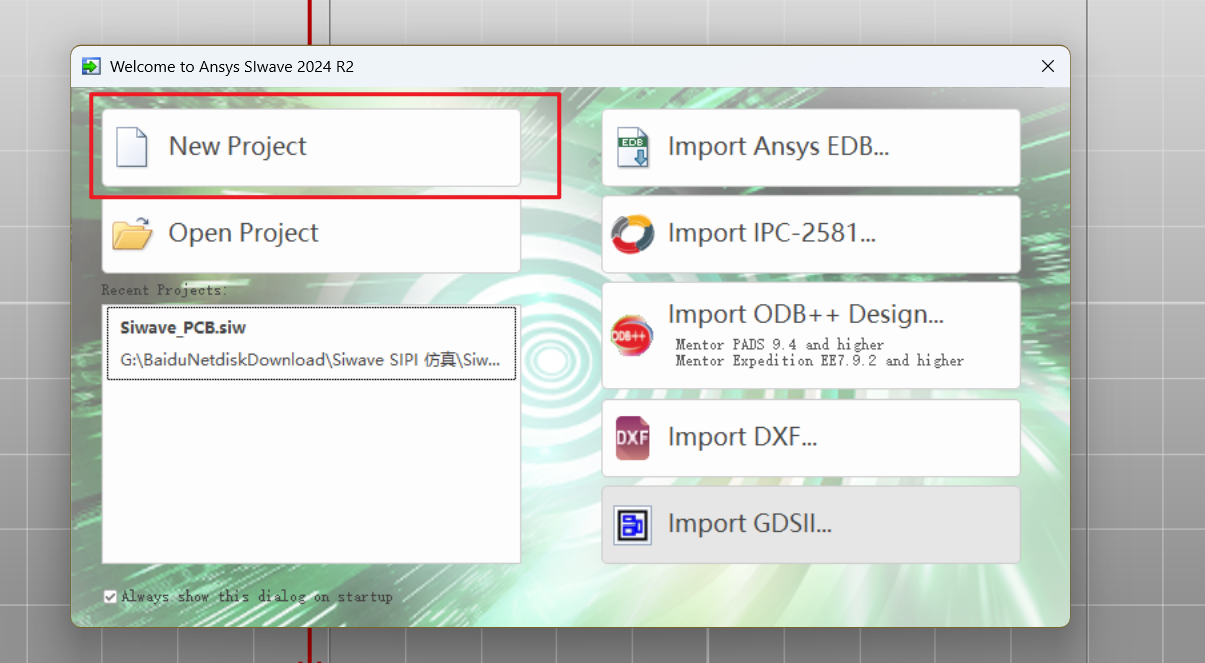

咋们先新建个工程：

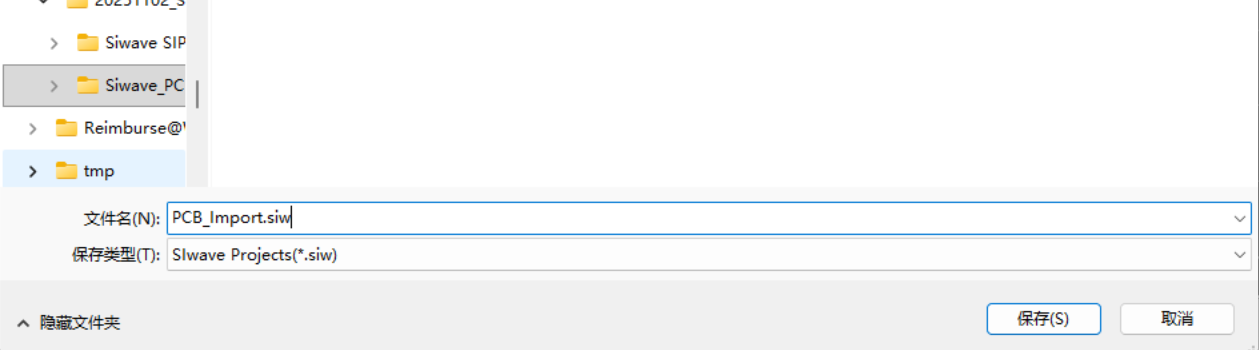

Ctrl+S保存一下，取个名字：

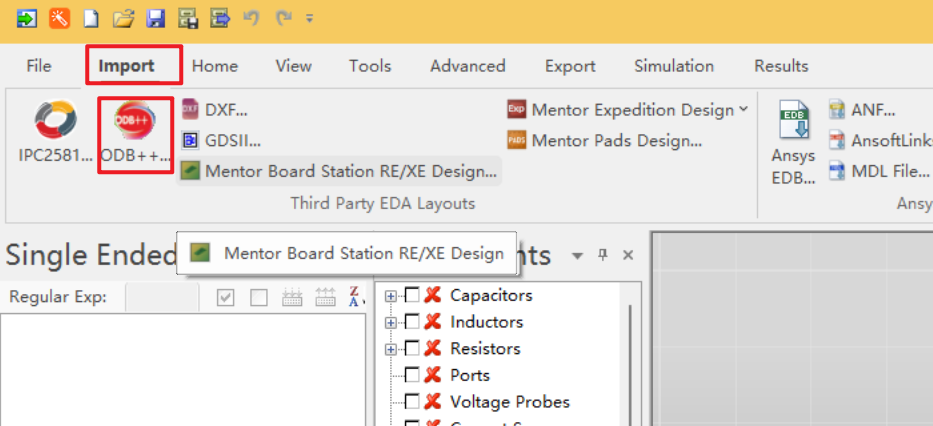

菜单栏选择Import->ODB++：

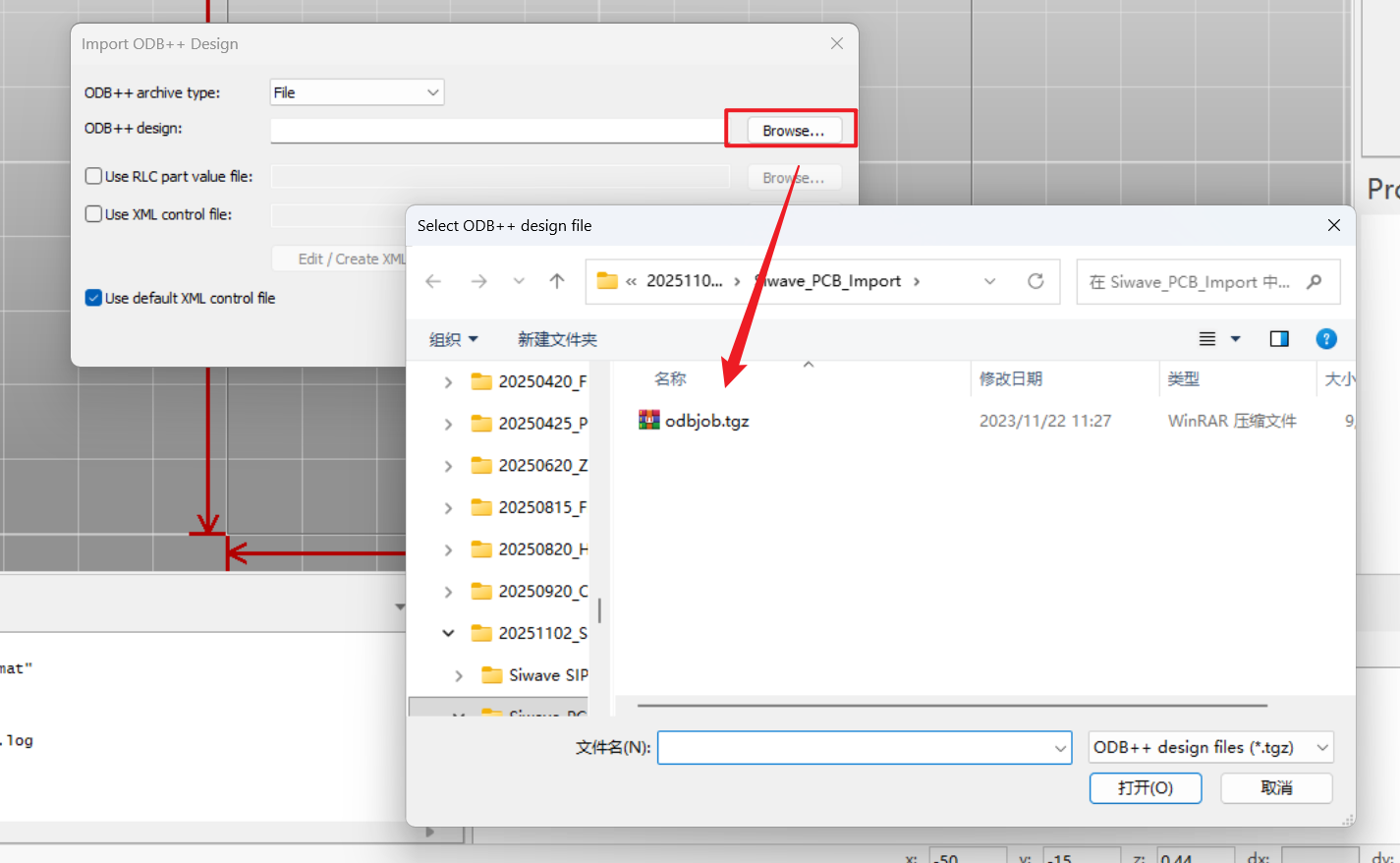

点Browse选取文件，选择odbjob.tgz文件，这个文件是Cadence的PCB导出的直接格式，随上面的下载链接在一起：

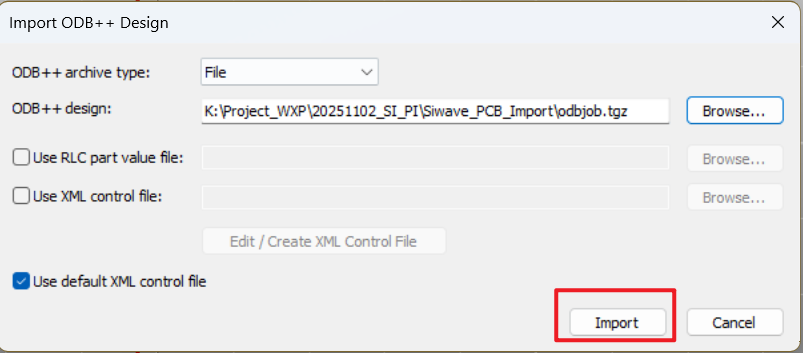

选中后直接Import导入即可：

1.2、配置导入设置

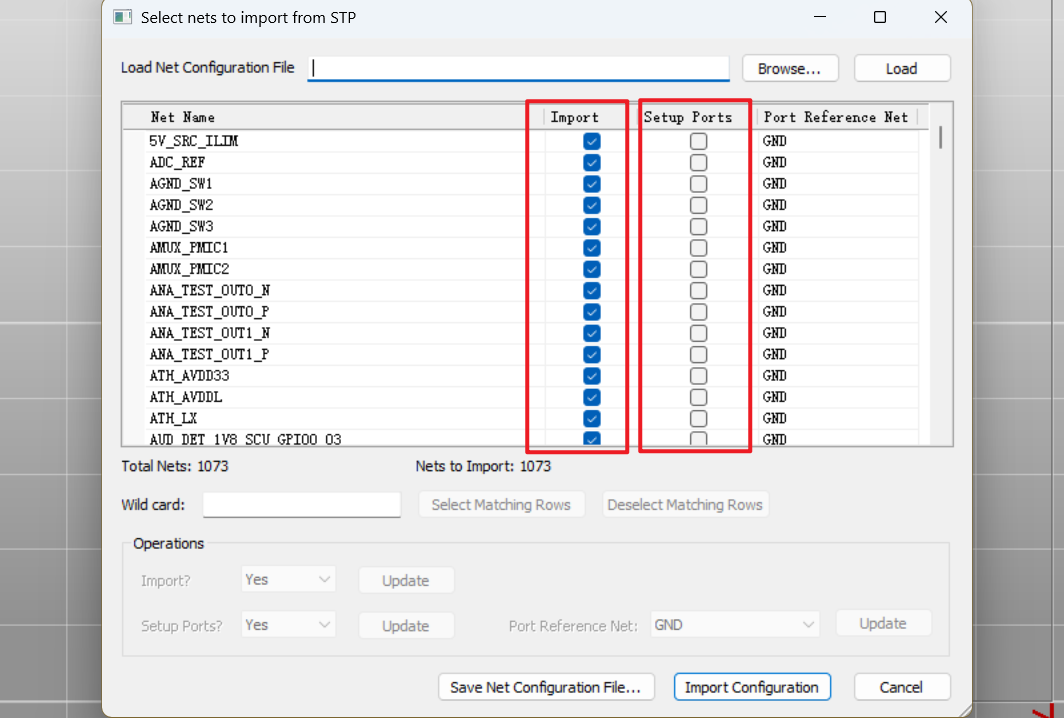

点击Import后会弹出一个导入的设置界面，其中Import列是选择哪些网络进行导入，Setup Ports列是选择是否为网络创建端口，建议的设置就是把所有的网络都导入进去，不设置端口。点击Import Configuration进行导入：

2、Siwave基础操作介绍

2.1、网络类型分类筛选

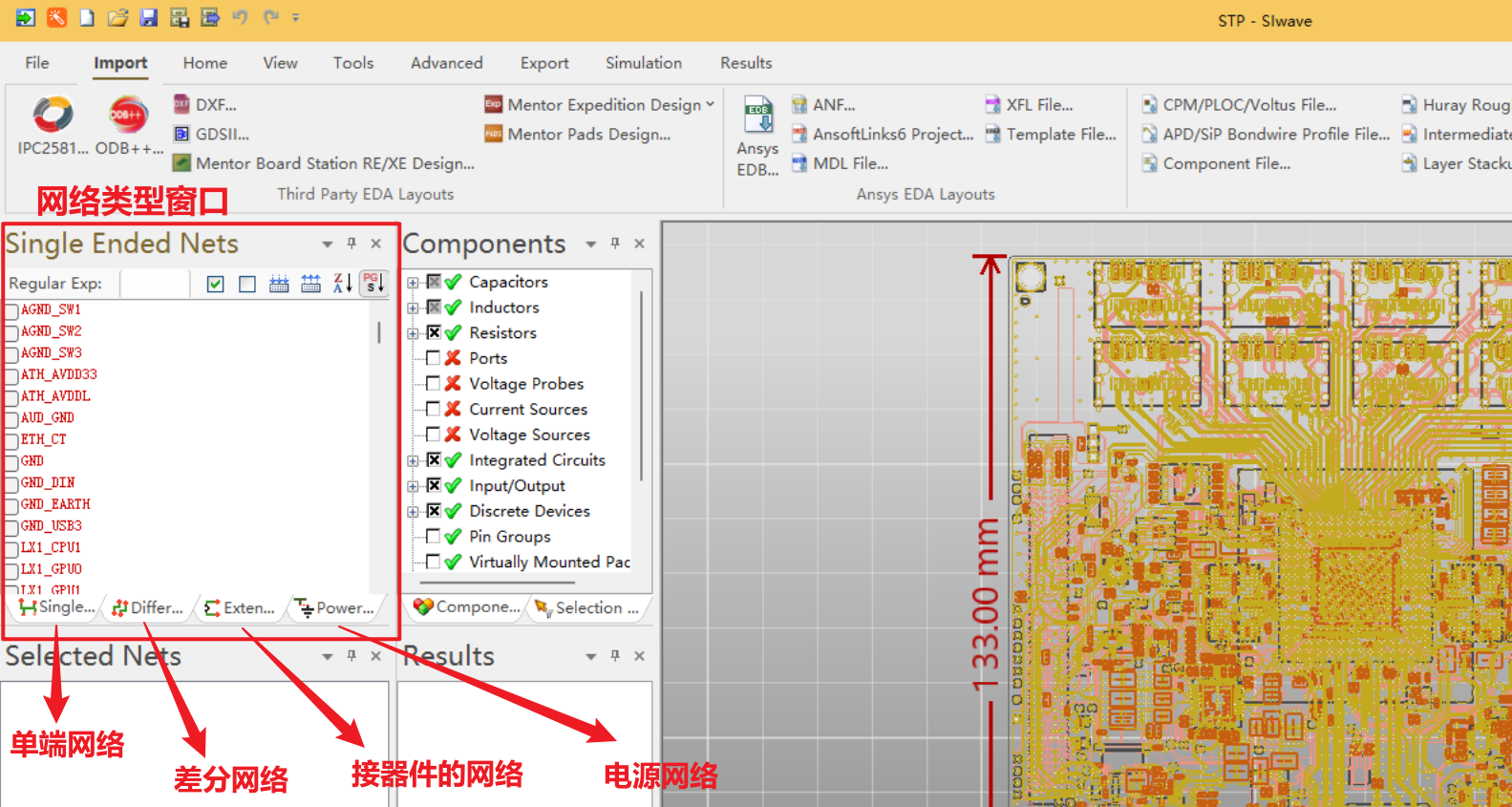

最左边窗口可以快速筛选各种类型的网络：

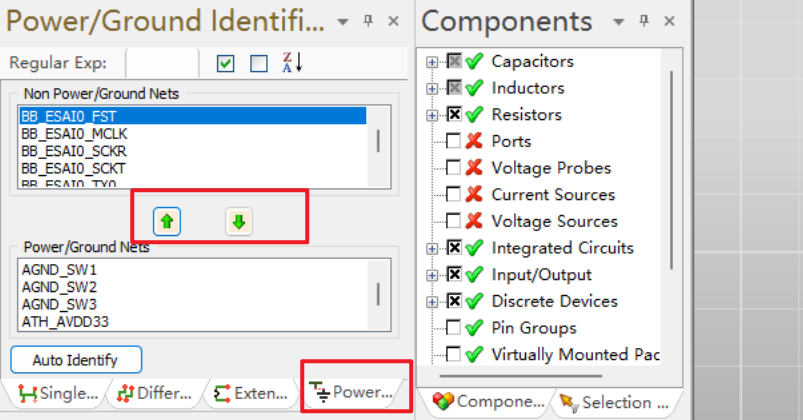

这些是系统自动识别的，在电源网络中，可以通过箭头去手动设置（如果识别出错了）：

2.2、器件快速定位

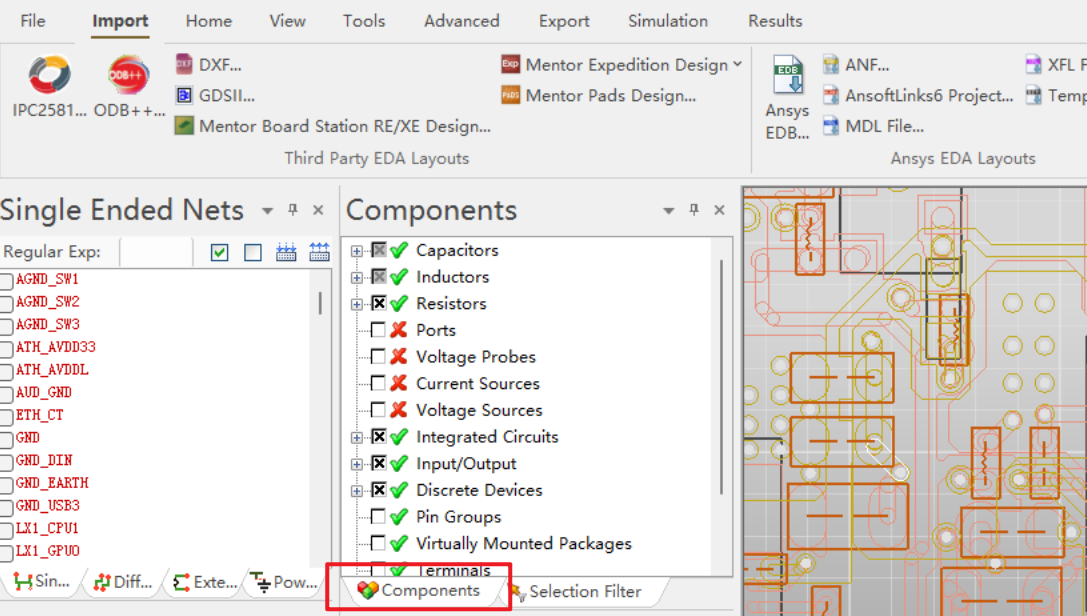

这个窗口会把板子上所有的器件按照类型分类好，方便我们快速定位：

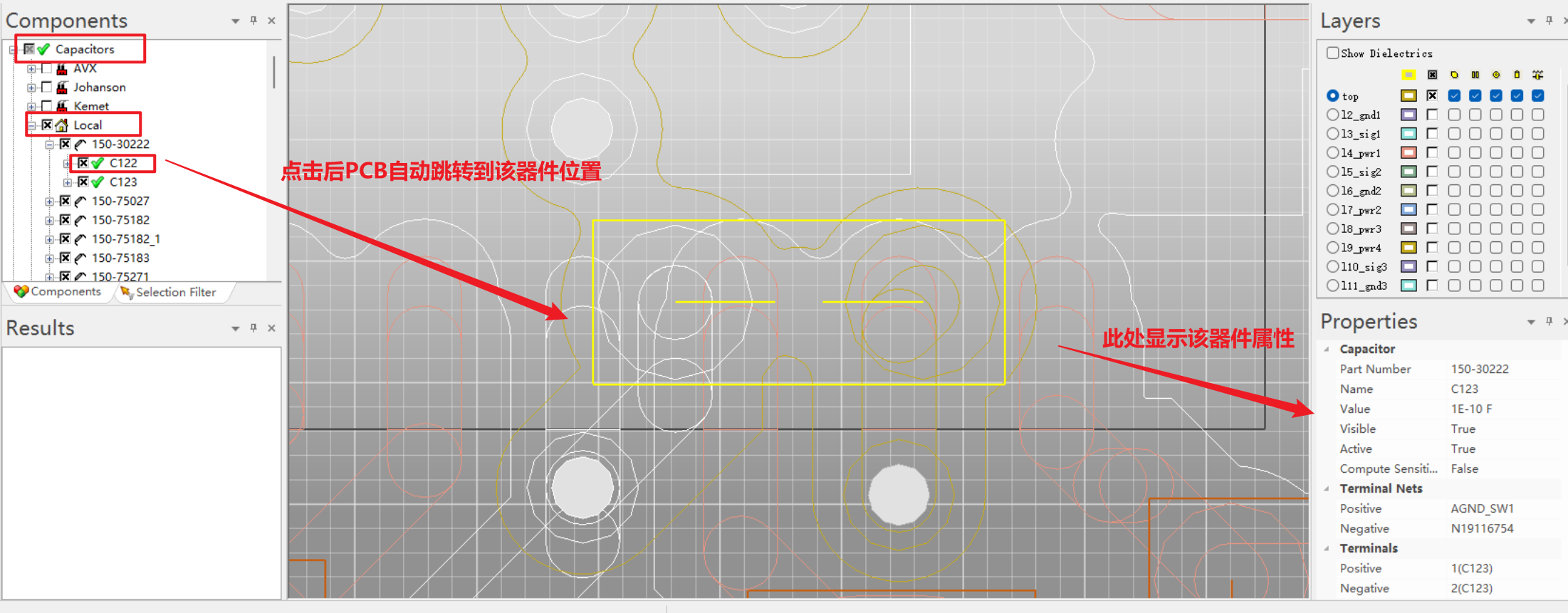

以电容器件为例，展开该类型的器件，点击后会立刻跳转到该器件在PCB上的位置：

2.3、设置鼠标选中的类型（单击时选择线、网络、还是器件）

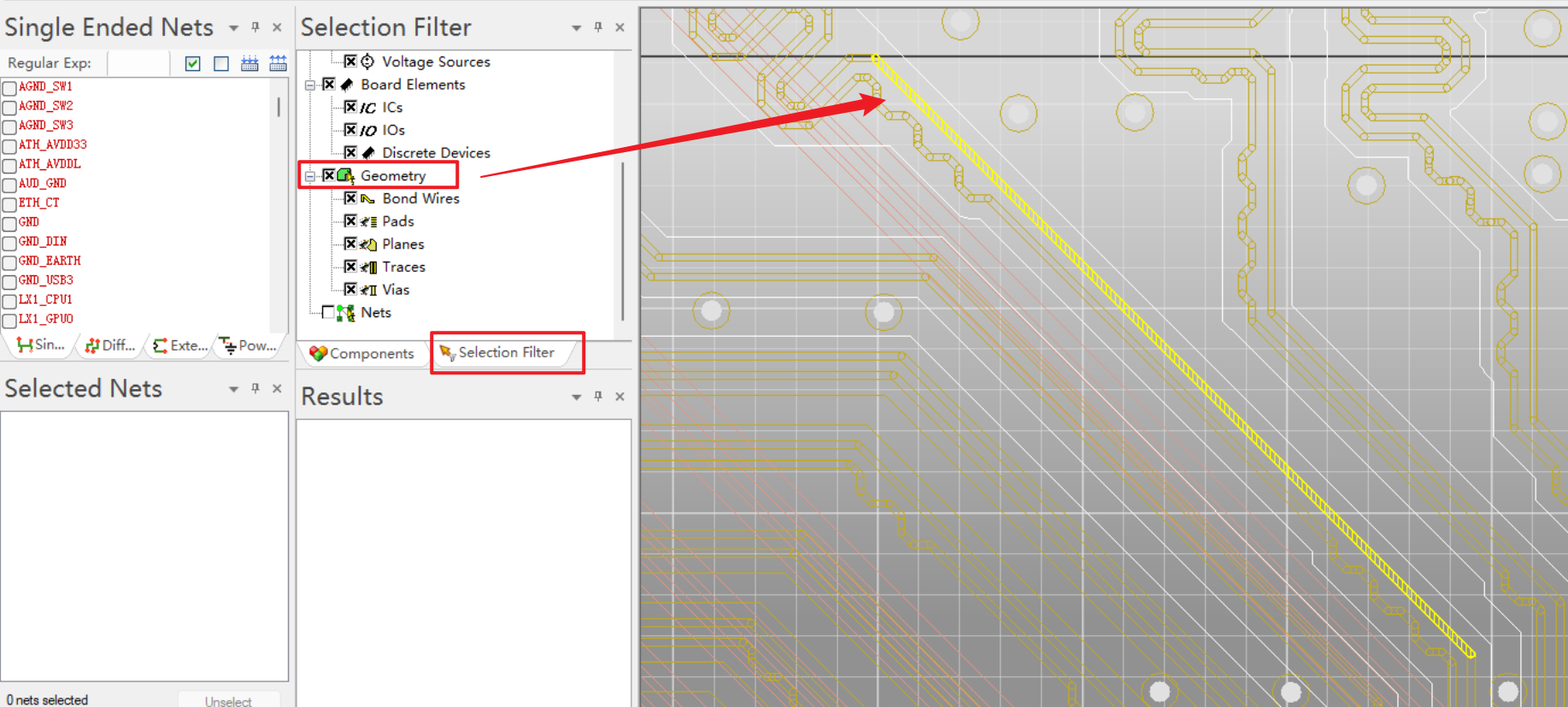

这个窗口决定单击时选择的东西到底是什么，工程创建时默认选择的是几何类型，因此我在PCB上点击，它会默认选择一条线段：

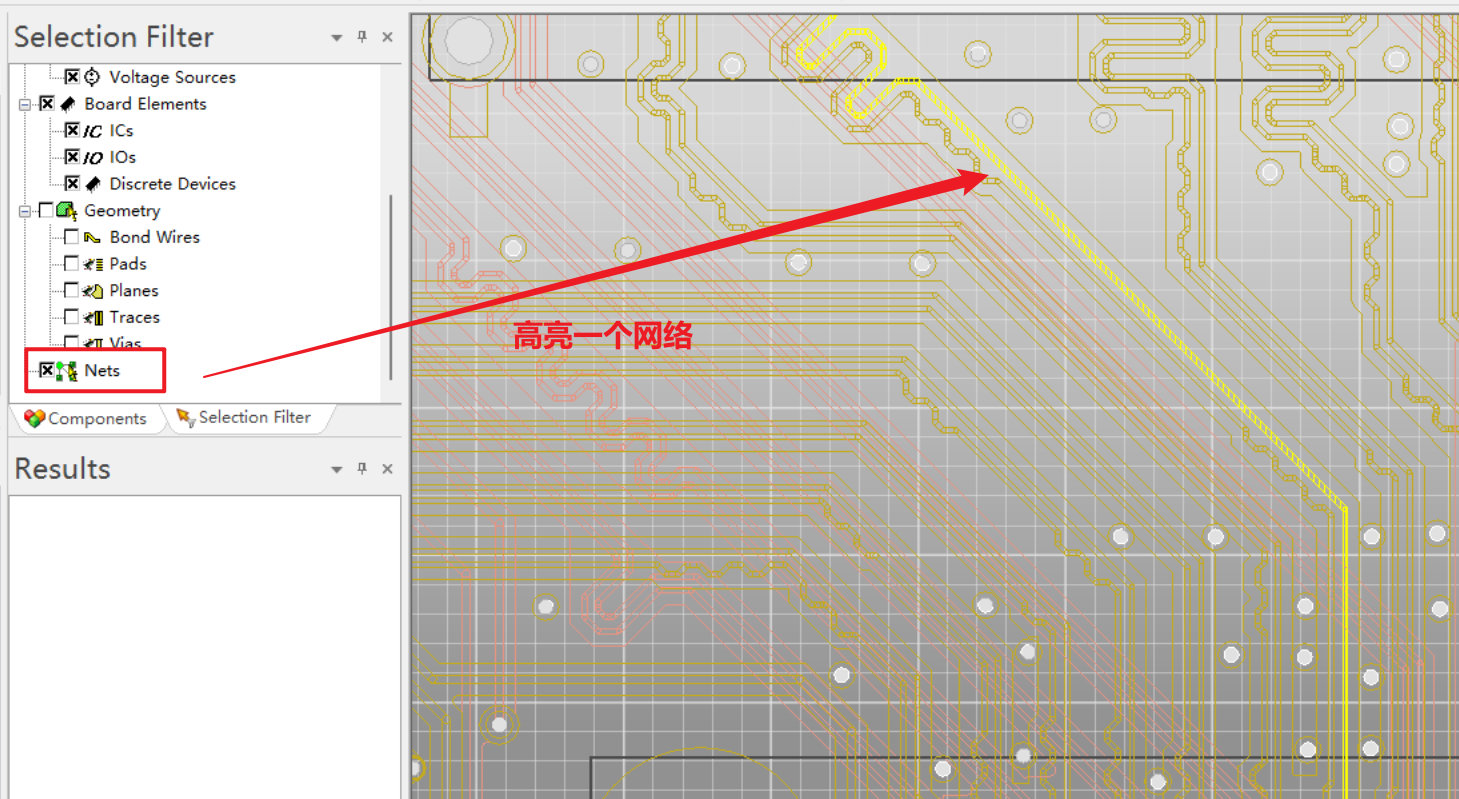

如果需要选择高亮一整个网络，需要切换到Nets选项，再次单击即可：

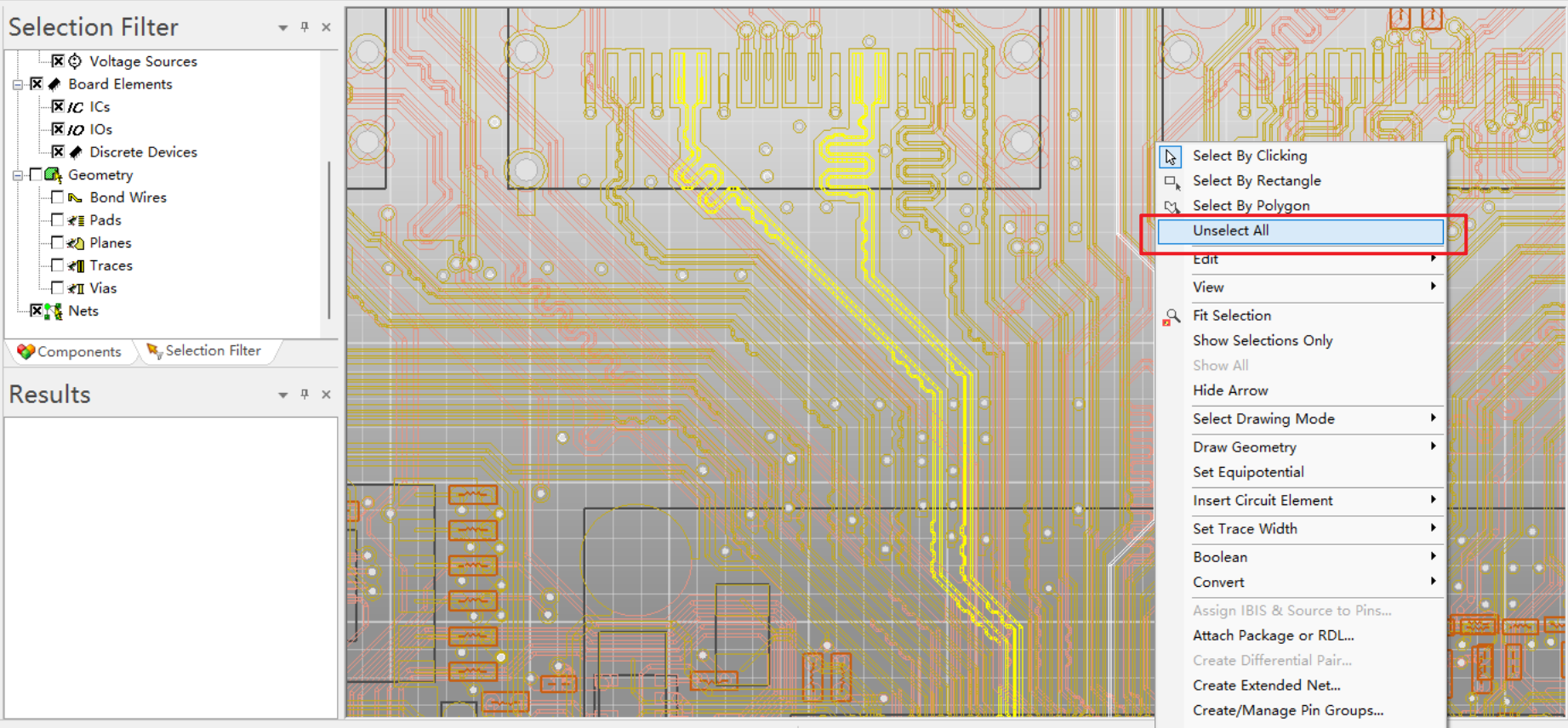

也可以同时高亮多个网络，此时可以在PCB上右键，选择Unselect All，这样就可以取消选中了：

2.4、显示不同层与视图调整

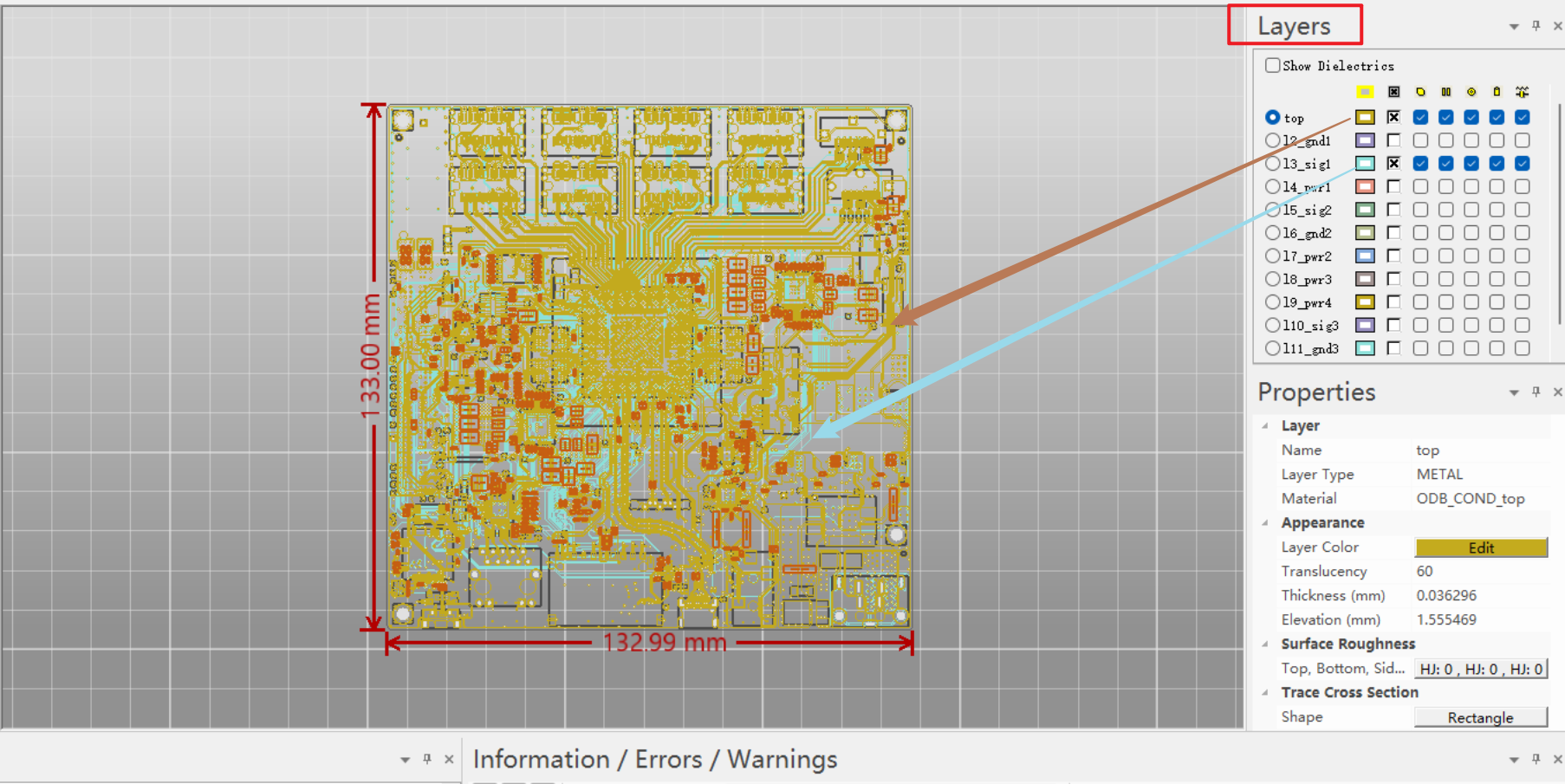

最右侧有Layer选择器，选择哪个就显示哪一层的结构，可以多层一起显示：

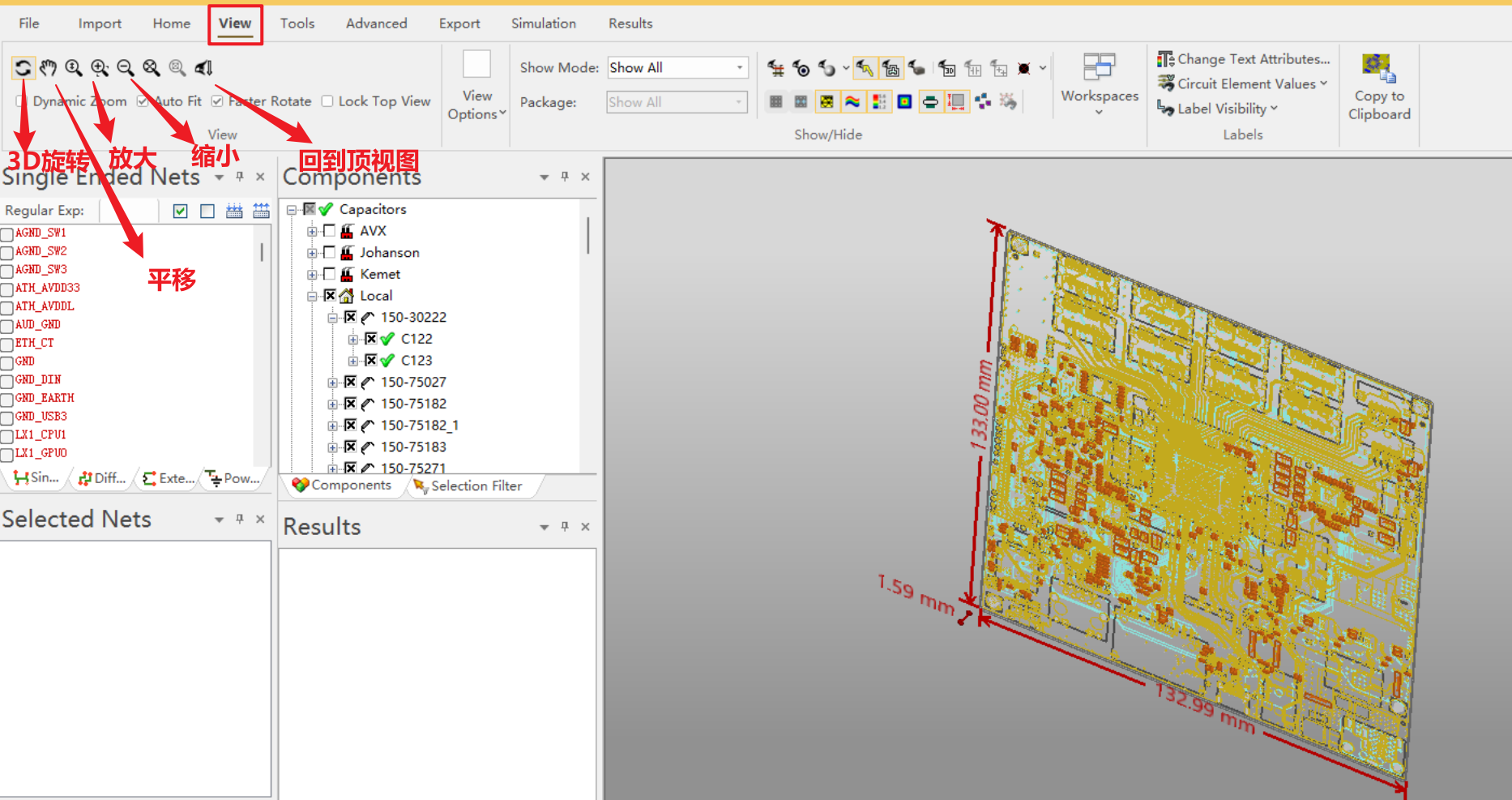

在View窗口也有一些常见的观察选项：

3、Siwave叠层设置

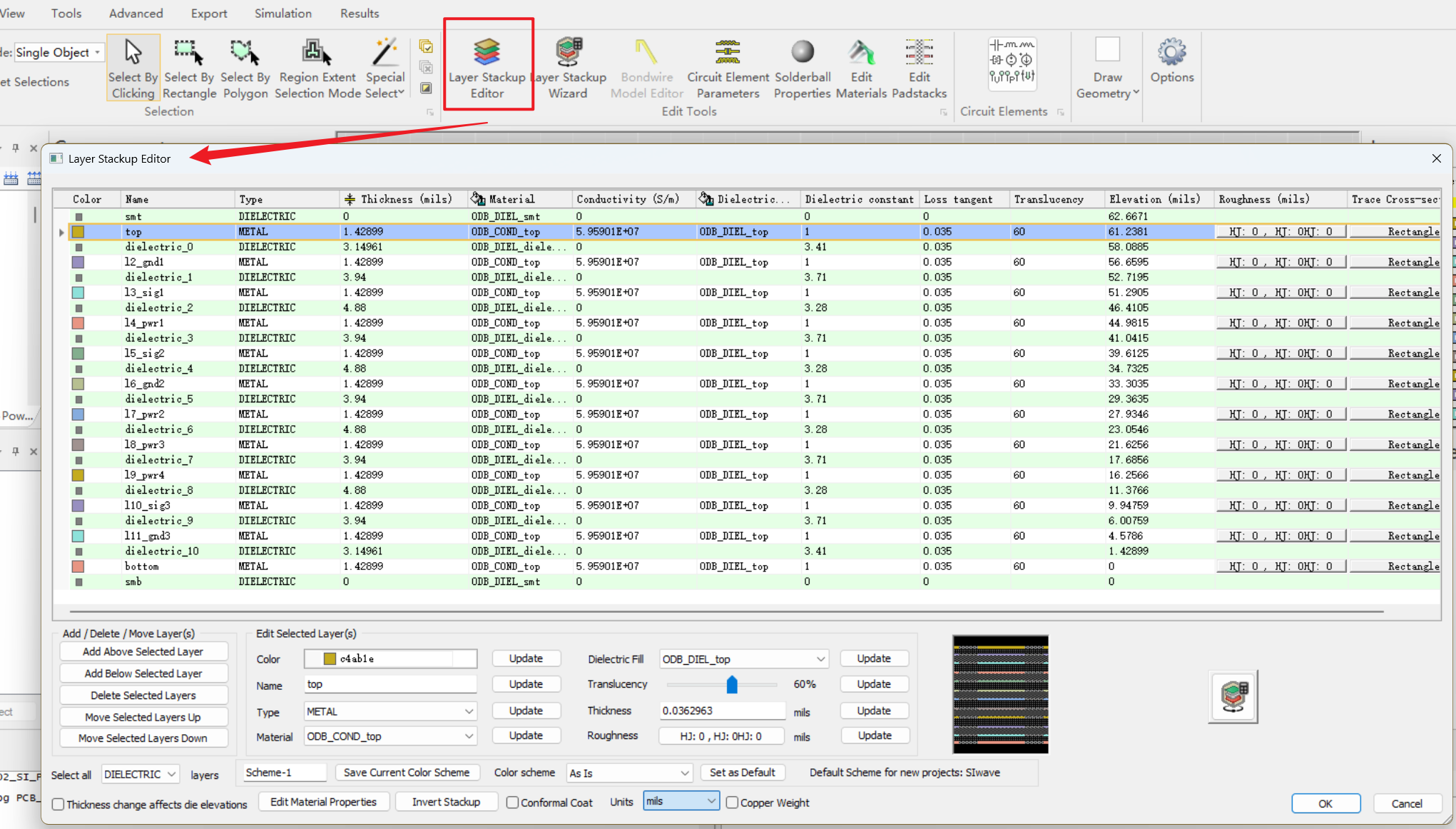

导入PCB最重要的就是叠层，一定要确认设置准确，不然半天白忙活了。点击如下的按钮进入叠层设置界面：

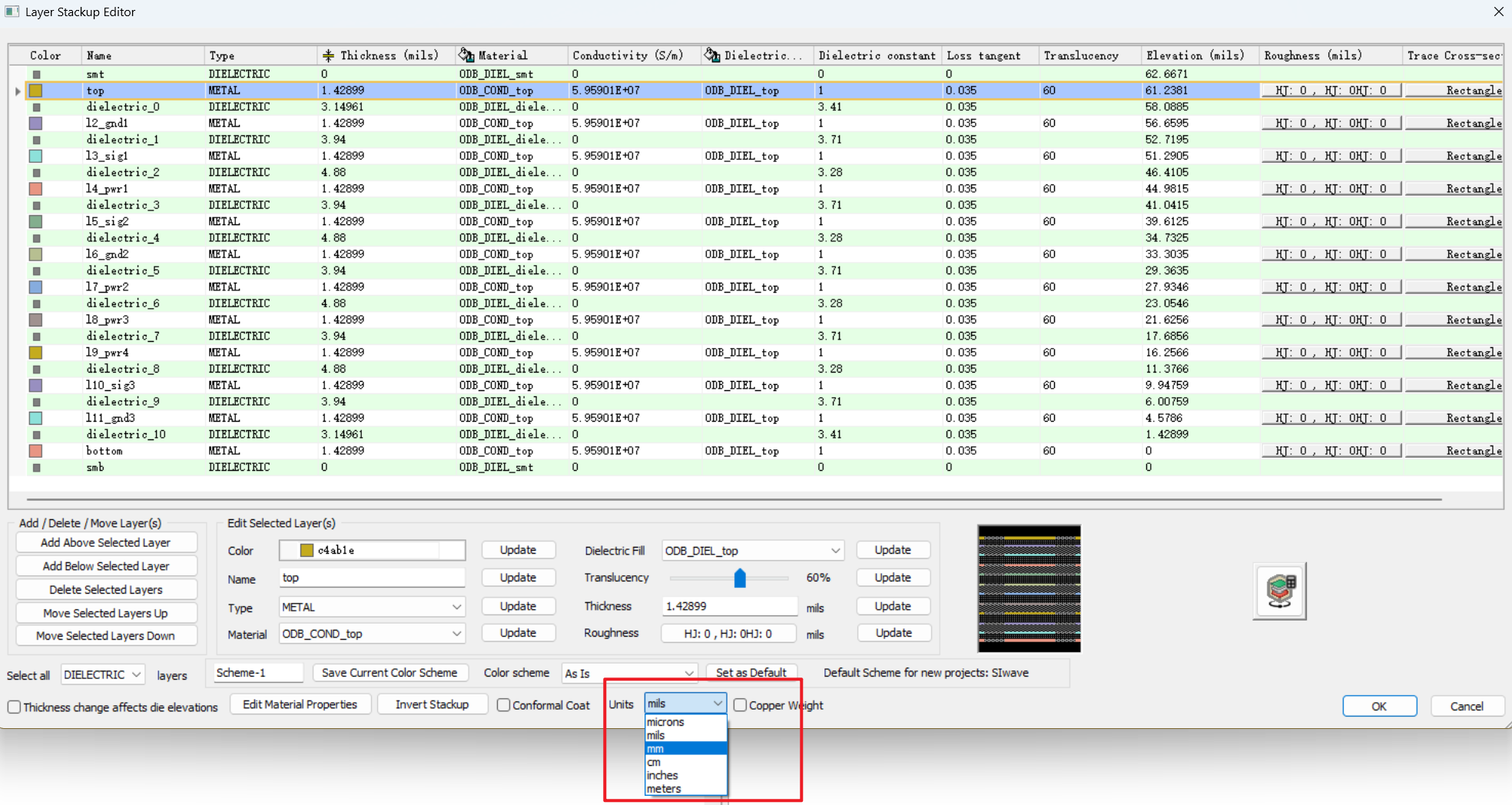

默认的单位是mil，不太习惯，可以下拉切换为mm：

3.1、设置铜厚

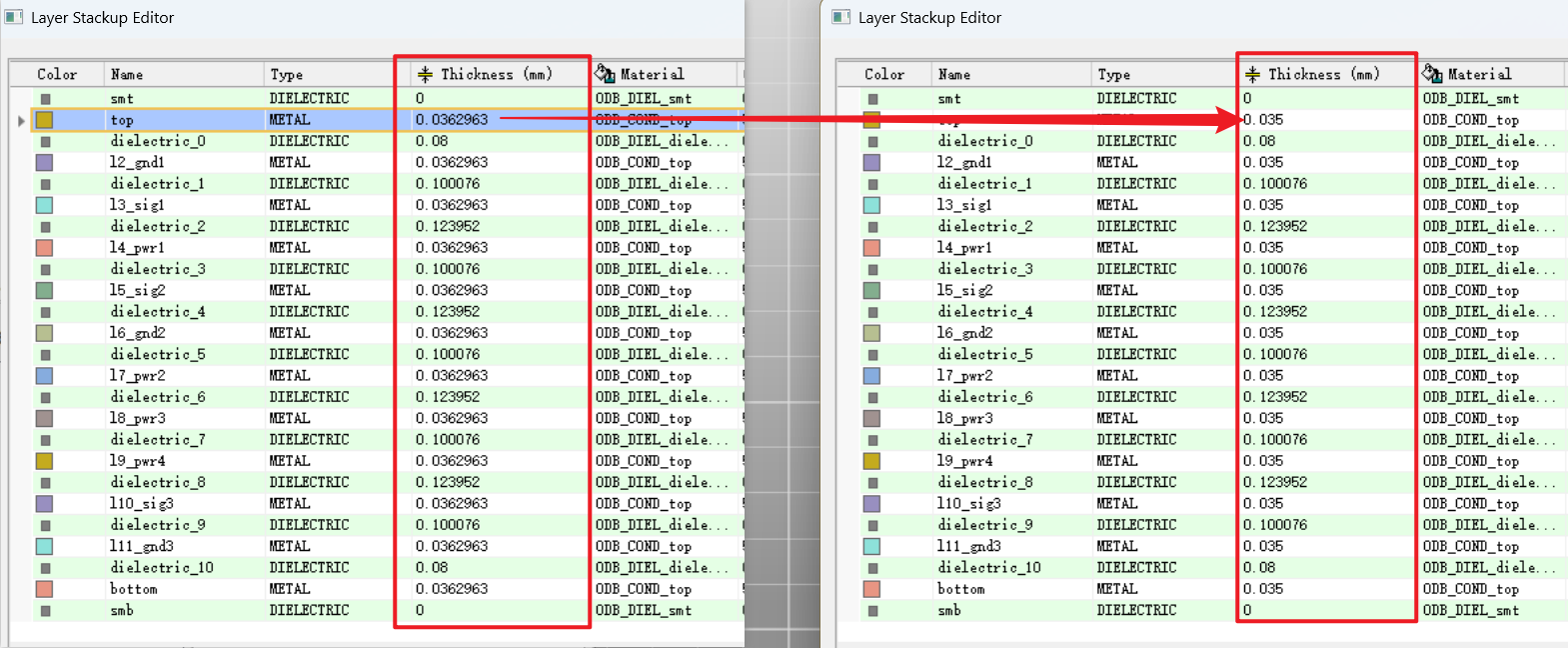

默认导入时可能会有一些错误，例如铜厚应该是1盎司，也就是0.035mm，导入时错误了，需要修改：

3.2、设置层叠的材料

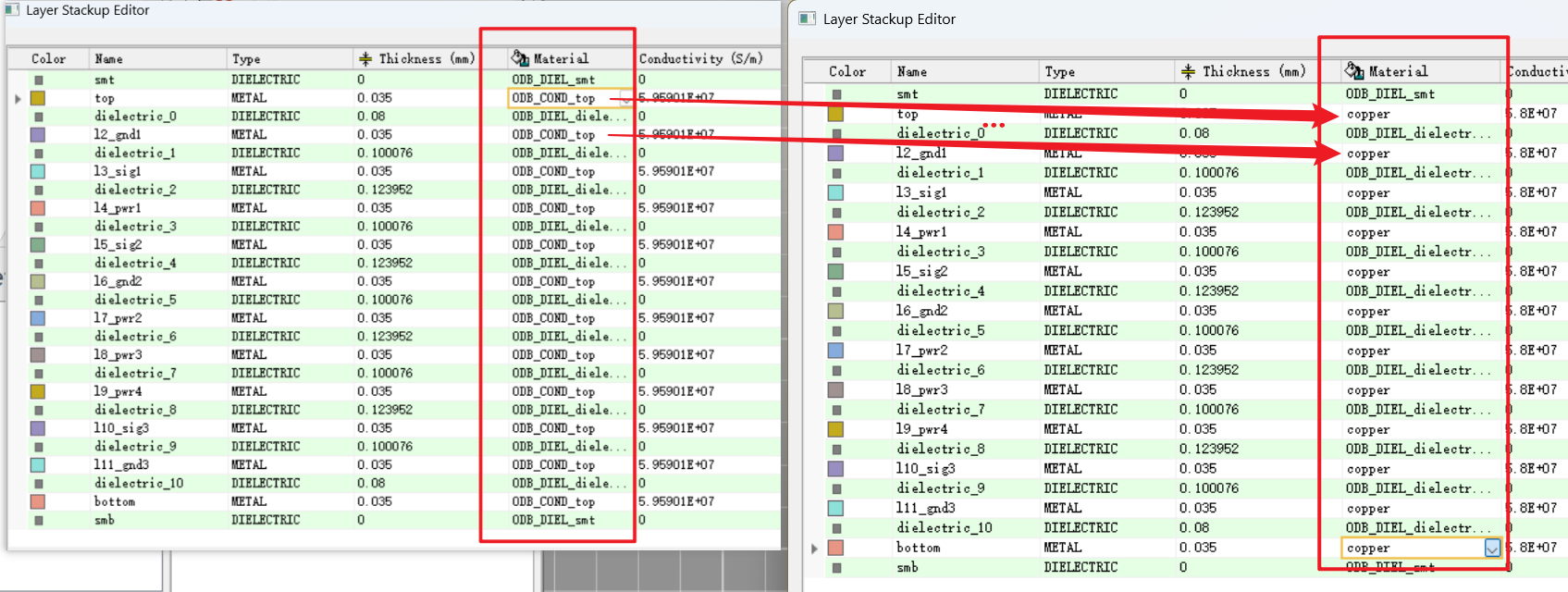

默认导入时叠层的材料都以ODB开头，我们可以使用默认材料库的材料进行设置，例如设置金属层的导体为铜cooper：

3.3、设置材料库

有一些材料需要进行批量的设置，例如介质板(megtron 6)的损耗角正切，应该设置为0.002；还有金属层的填充介质，应该设置为和上下层材料一致。

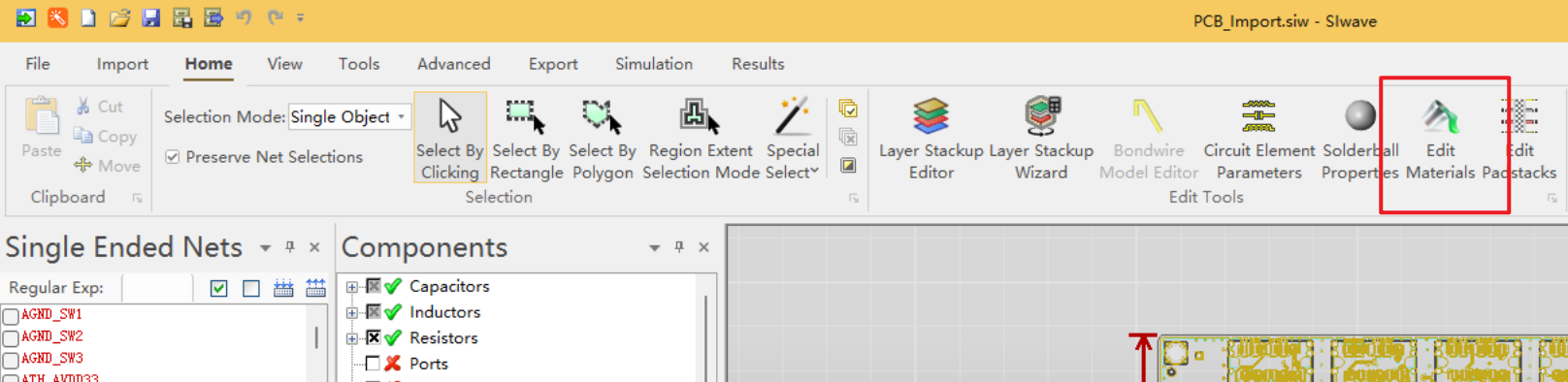

点击如下按钮进行材料属性编辑：

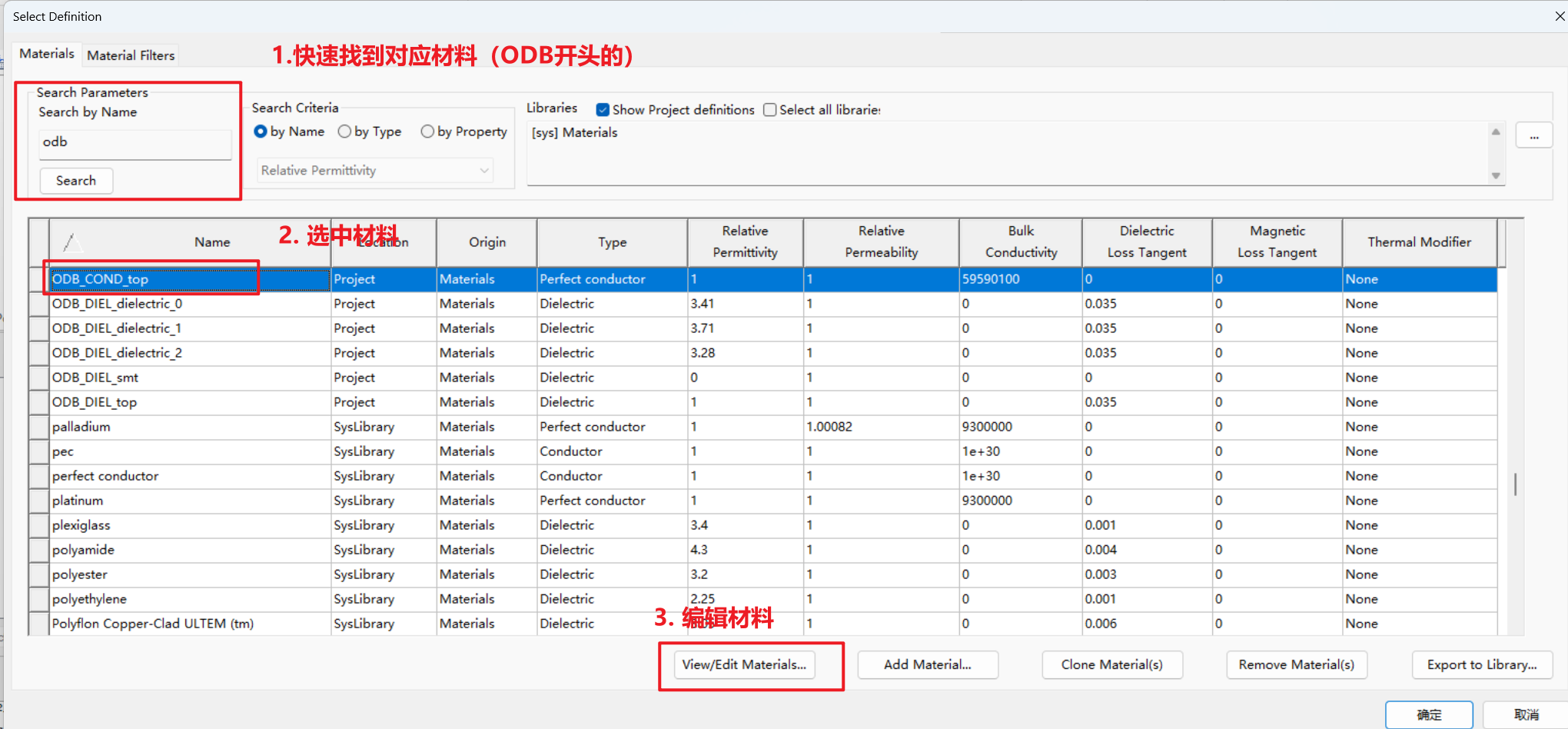

编辑过程如下，比较傻瓜：

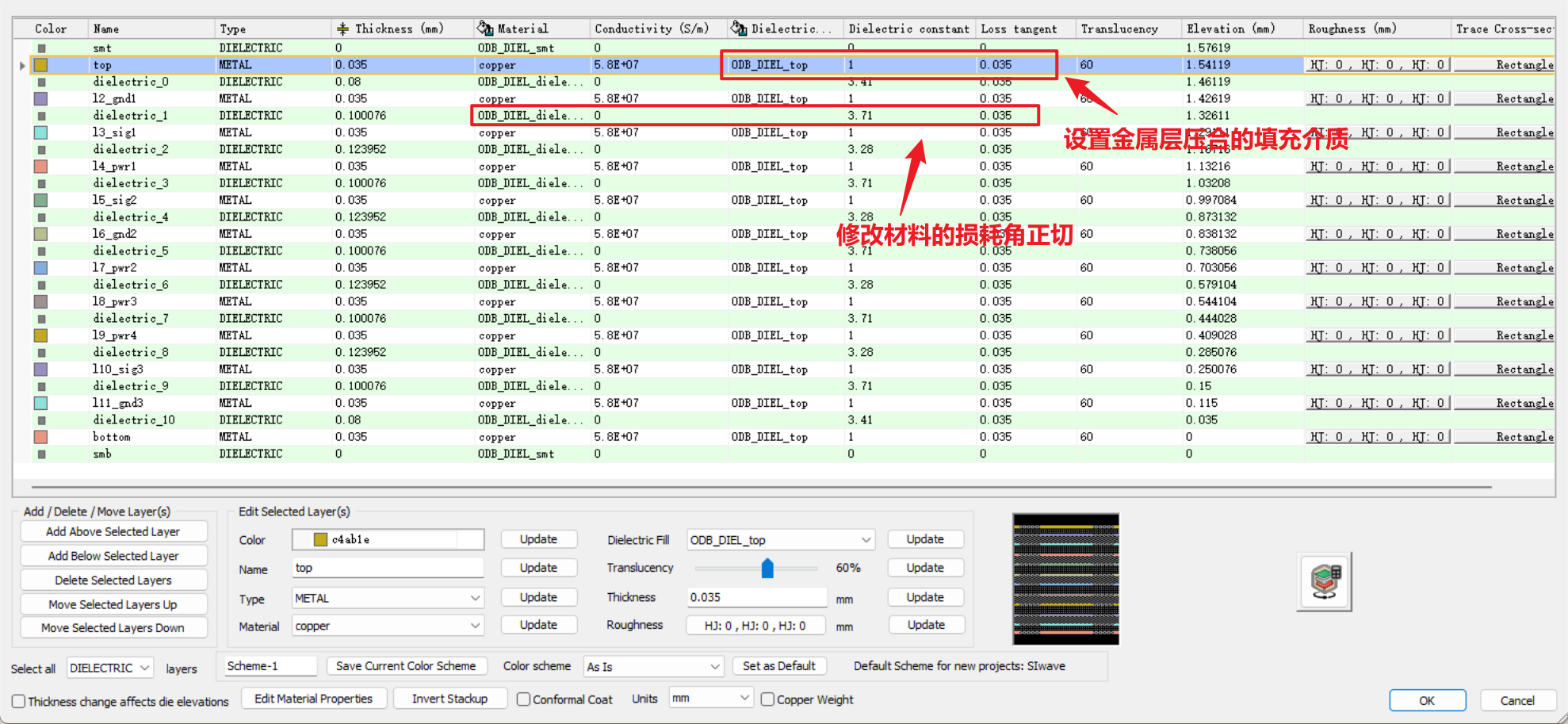

编辑后如下所示：

3.4、叠层材料的导出和导入

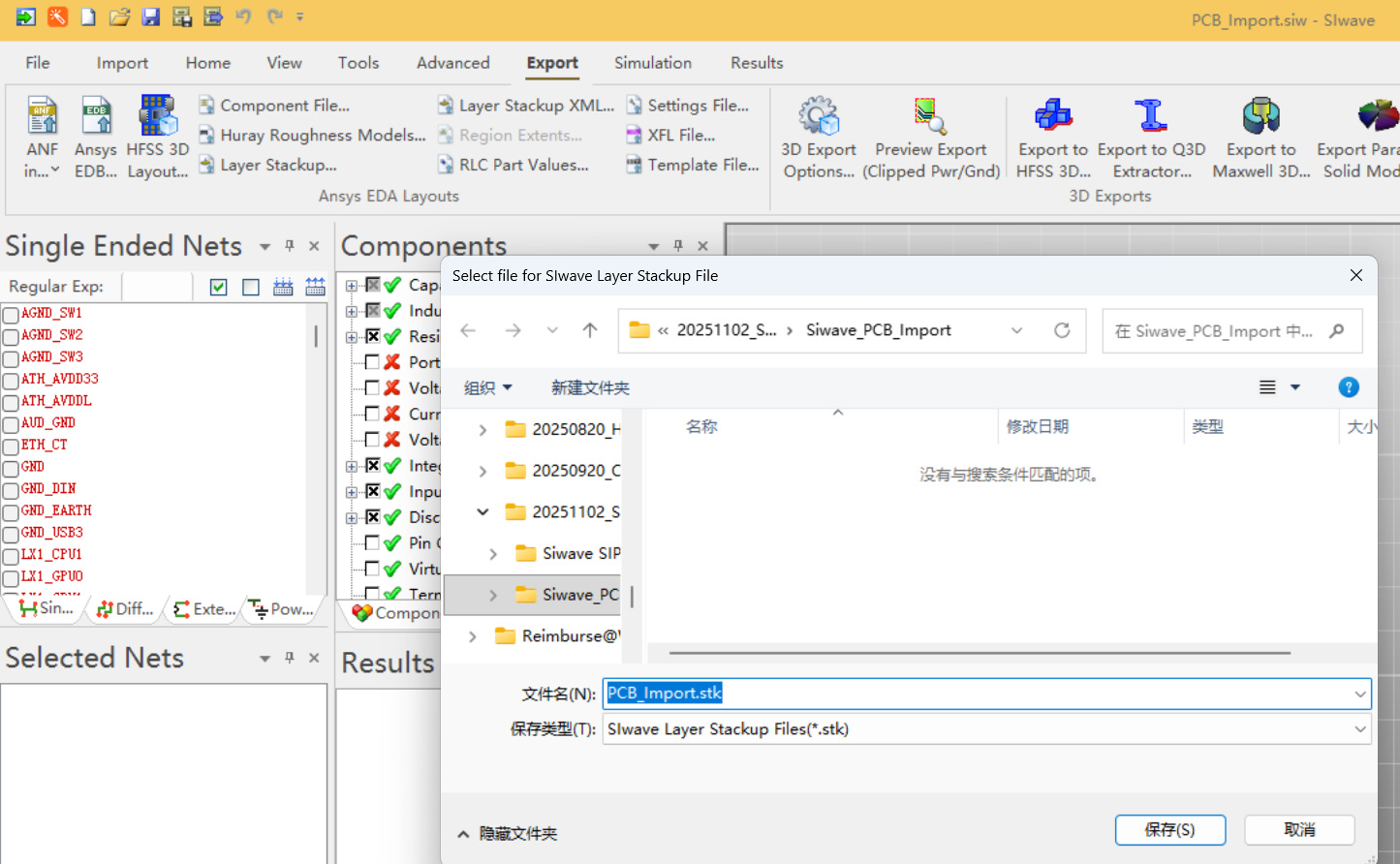

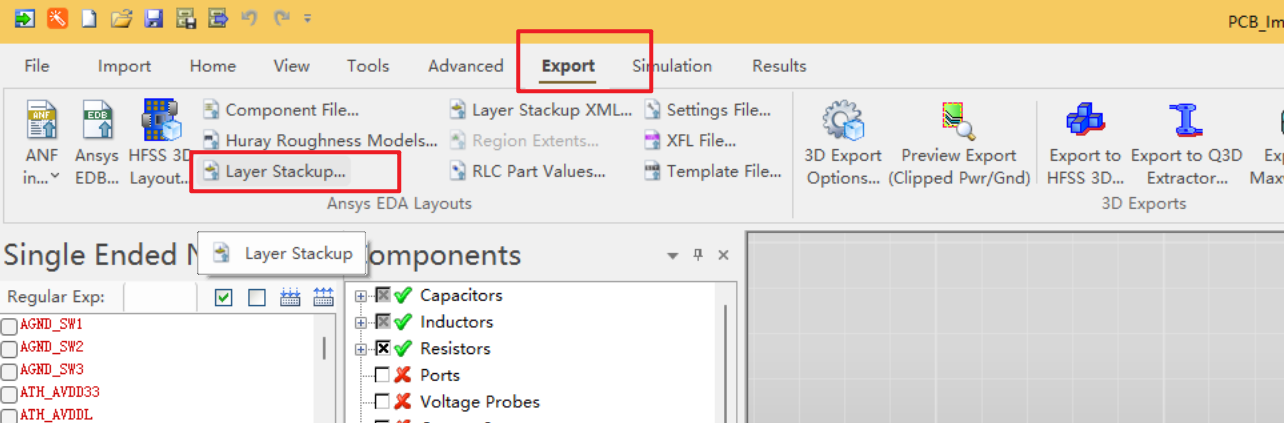

有些时候，我们使用的板材结构都是固定的，反复设置比较繁琐，可以导出叠层文件以供下次使用。在下图所示地方进行点击：


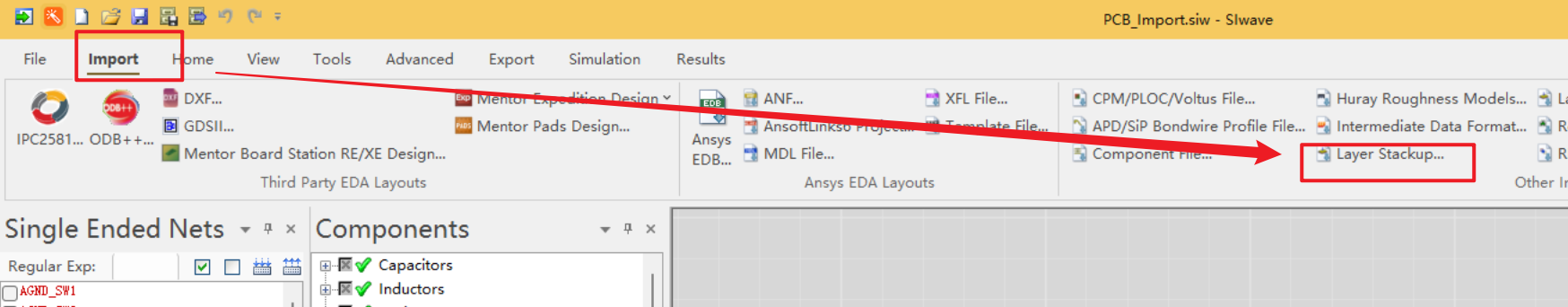

导入的地方如下，选中刚刚导出的文件就行了：

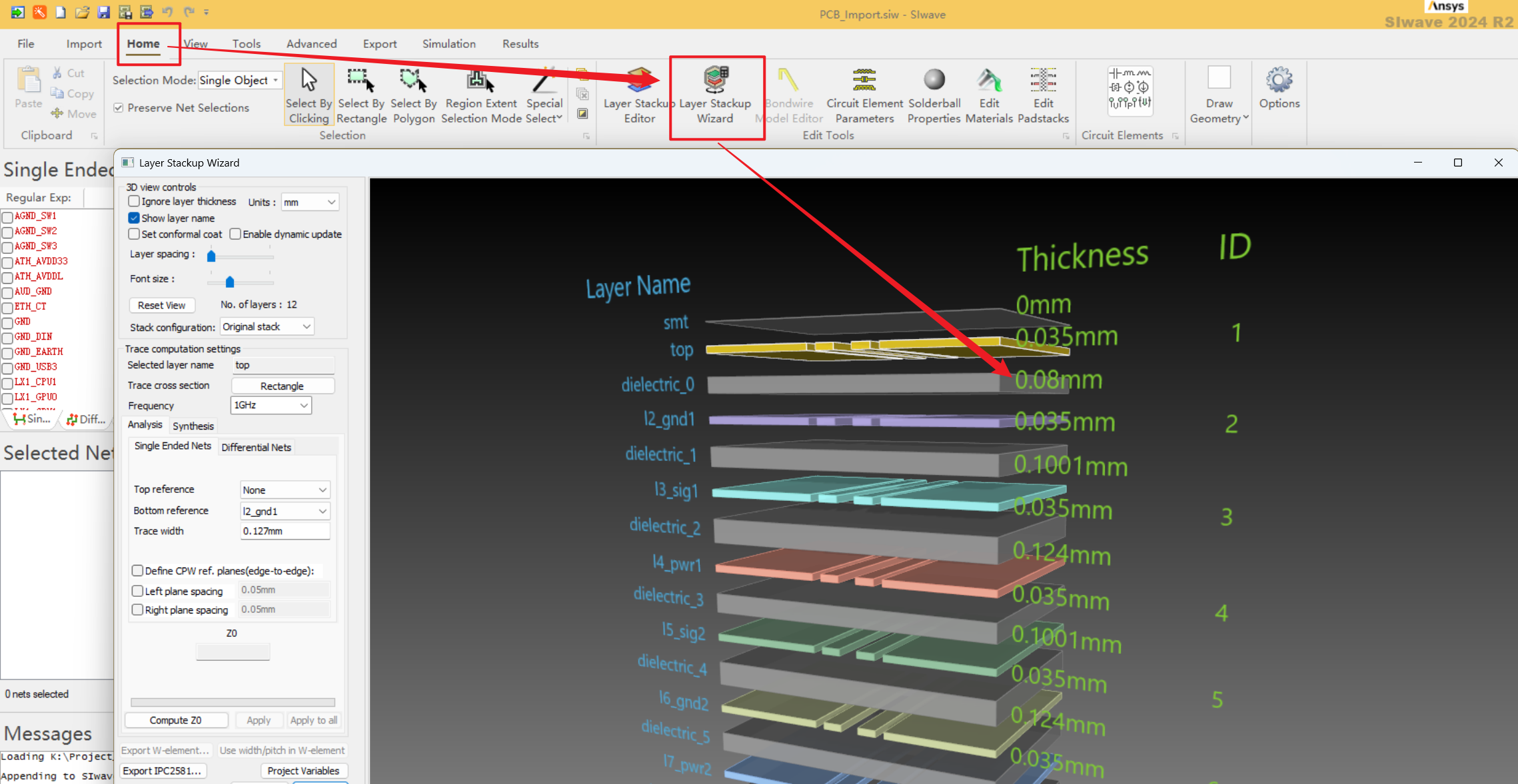

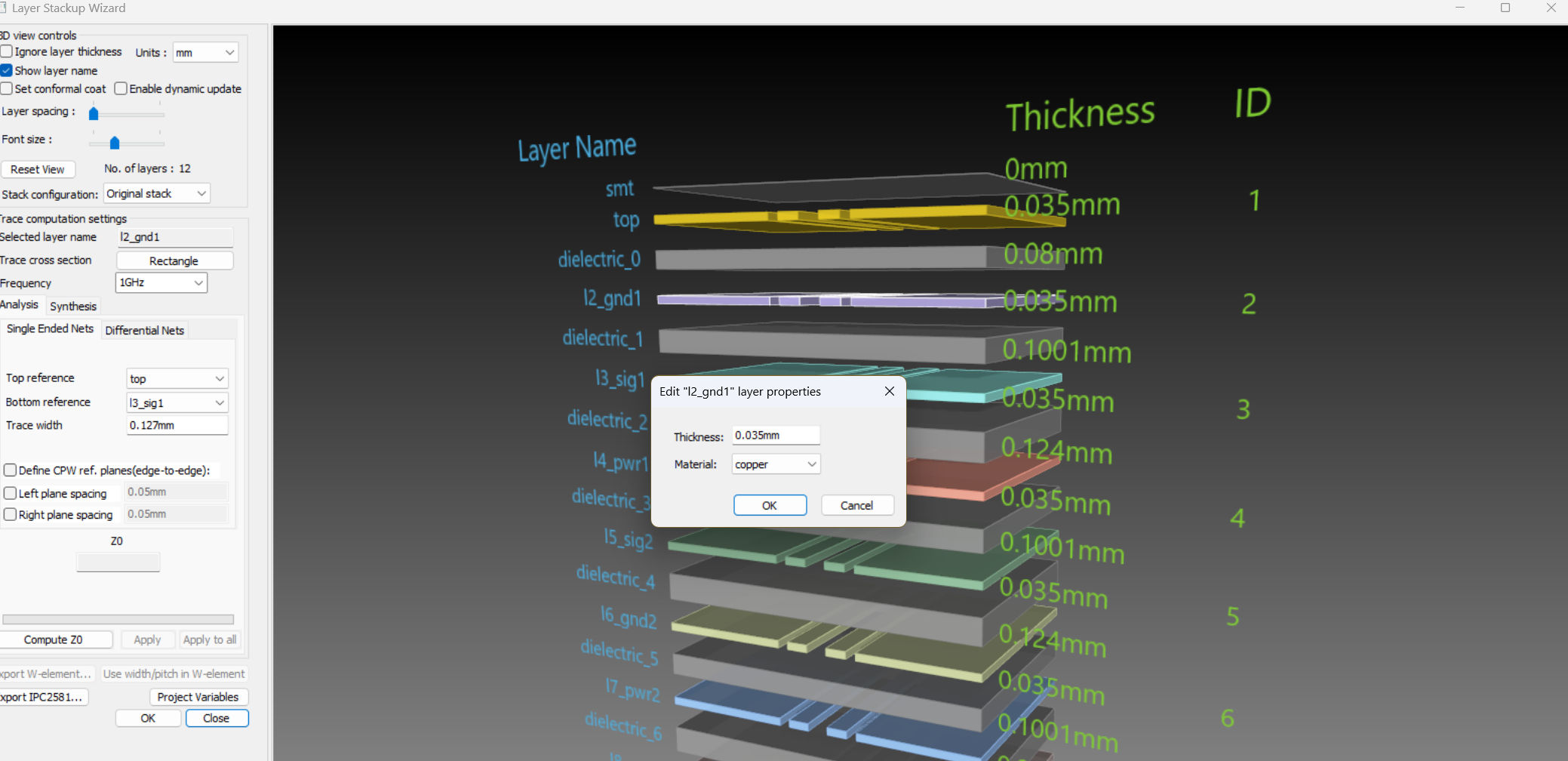

3.5、3D查看与修改叠层

这样观察比较直观，双击数字可以修改属性：

4、后续

到此就设置完成可以进行仿真啦。
