【Cache缓存】两路组相连和全相连
目录
两路组相连缓存(Two-way set associative cache)
两路组相连缓存优缺点
全相连缓存(Full associative cache)
四路组相连缓存示例
两路组相连缓存(Two-way set associative cache)

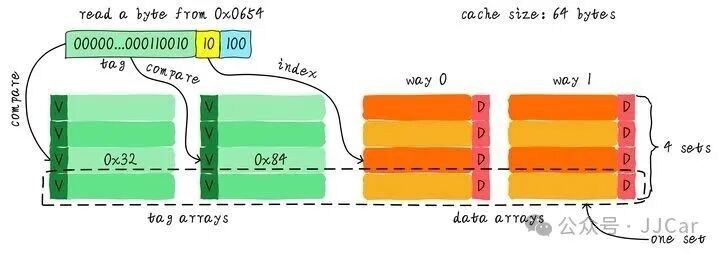

假设64 Bytes cache size，cache line size是8 Bytes。将cache平均分成多份，每一份就是一路（way）。因此，两路组相连缓存就是将cache平均分成2份，每份32 Bytes。如下图所示。
cache被分成2路，每路包含4行cache line。将所有index一样的cache line组合在一起称之为组 (set)。
例如，上图中一个组有两个cache line，总共4个组。我们依然假设从地址0x0654地址读取一个字节数据。由于cache line size是8 Bytes，因此offset需要3 bits，这和之前直接映射缓存一样。不一样的地方是index，在两路组相连缓存中，index只需要2 bits，因为一路只有4行cache line。上面的例子根据index找到第2行cache line（从0开始计算），第2行对应2个cache line，分别对应way 0和way 1。因此index也可以称作set index（组索引）。先根据index找到set，然后将组内的所有cache line对应的tag取出来和地址中的tag部分对比，如果其中一个相等就意味着命中。
因此，两路组相
