plc学习路线
好的，这是一个专为初学者量身定制的、系统化的PLC（可编程逻辑控制器）学习路线。它遵循理论与实践紧密结合的原则，旨在将你从零基础培养成一名能够胜任项目的工程师。

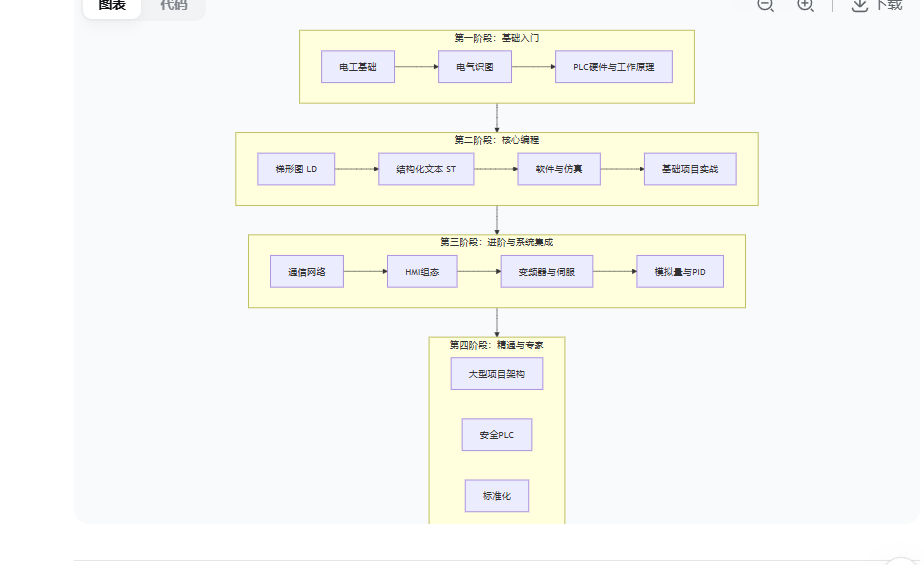

整个路线分为四个清晰的阶段，如下图所示：
一.第一阶段：基础入门（打好地基）
这个阶段的目标是理解PLC是什么，以及它所在的电气世界。
1.电工与电气控制基础（必学）
电工基础： 掌握交流/直流电、电压、电流、电阻等基本概念。
电气元器件： 认识并理解接触器、继电器、按钮、指示灯、传感器（接近开关、光电开关）、断路器等元器件的原理和作用。
电气识图： 学会看基本的电气原理图和控制回路图。这是看懂PLC接线图的基础。
2.PLC核心概念（建立框架）
PLC是什么： 了解其定义、特点及在工业自动化中的应用。
硬件组成：
CPU（中央处理器）： 大脑。
I/O模块（输入/输出）： 与外部世界（按钮、传感器、电机）连接的桥梁。分清数字量（DI/DO） 和模拟量（AI/AO）
电源模块： 供电
通信接口： 联网。
工作原理 - “扫描循环”： 必须理解 “输入采样 -> 程序执行 -> 输出刷新” 这个核心工作过程。这是理解所有PLC编程逻辑的基石。
3.选择一个主流品牌入门（建议三选一）
西门子（Siemens）： 市场霸主，资料最多，就业需求大。建议从 S7-200 SMART 或 S7-1200（TIA Portal平台） 开始了解。
三菱（Mitsubishi）： 日系代表，编程思想经典，在东亚地区应用广。建议从 FX系列 开始。
欧姆龙（Omron）： 逻辑清晰，也是主流品牌。
建议： 首选西门子，因为其生态和资源最丰富。先精通一个，再学其它品牌会非常快。
二.第二阶段：核心编程（实战演练）
这个阶段是核心，需要边学边练，掌握编程语言和逻辑。
1.学习标准编程语言
梯形图（LD）： 必学！ 最直观，类似于电气原理图，非常适合逻辑控制，入门首选。
结构化文本（ST）： 强烈建议学习！ 类似于高级语言（如Pascal），适合复杂的数学计算、算法和数据处理。
学习重点： 主攻梯形图（LD）和结构化文本（ST），这是应用最广泛的组合。
2.掌握基本指令与功能
位逻辑指令： 常开/常闭触点、线圈、置位/复位等。这是所有逻辑的基础。
定时器与计数器指令： 理解接通延时（TON）、断开延时（TOF）和计数器（CTU）的用法。
比较指令、数学运算指令、移动指令等。
3.软件安装与仿真
安装你所选品牌的编程软件（如西门子的 TIA Portal， 三菱的 GX Works3）。
学会使用软件仿真功能！ 这是自学者最强大的工具，没有硬件也能验证程序、调试逻辑。
4.从小项目开始实践
电动机的启保停控制。
小车自动往返控制。
星三角降压启动控制。
交通灯控制。
方法： 先自己设计梯形图，然后在仿真器中调试，观察现象是否与预期一致。
三.第三阶段：进阶与系统集成（成为项目工程师）
当你能独立完成基本逻辑编程后，需要向更综合的自动化系统工程师迈进。
1.通信与网络
现代自动化系统的灵魂。
PROFIBUS / PROFINET（西门子主导）
Modbus（RTU/TCP）： 通用性极强，必须掌握。
Ethernet/IP
学习如何配置PLC与变频器、触摸屏、其他PLC之间的通信。
2.人机界面（HMI）
学习如何使用组态软件（如西门子的WinCC）为PLC程序制作操作界面。
实现画面切换、数据显示、参数设置、报警历史等功能。
3.变频器与伺服驱动器
了解变频器如何控制电机转速，伺服驱动器如何实现精确定位。
学习如何通过PLC的I/O点或通信网络来控制它们。
4.模拟量与PID控制
学习如何处理温度、压力、流量等连续变化的物理量。
PID控制是工业自动化的核心算法，理解其原理并能在程序中使用PID功能块（如温度恒温控制）。
5.结构化编程
学习使用函数（FC）和功能块（FB） 来构建模块化、可重用的代码。
建立良好的编程习惯，如注释、程序架构规划。
四.精通与专家（领域深化）
这个阶段没有终点，需要在项目中不断积累。
1.大型系统架构与项目管理
参与或主导中大型PLC项目，学习系统选型、网络规划、程序架构设计。
2.安全PLC（Safety）
学习专门的安全标准（如ISO 13849）和安全PLC的编程，用于实现紧急停止、安全门等安全功能。
3.标准化与代码管理
制定公司的编程规范、标准化功能块。
4.跨品牌学习
尝试学习另一个主流品牌的PLC，理解它们之间的异同，提升解决问题的能力。
