LN1132 低功耗 300mA 低压差 CMOS 电压稳压器

1、产品概述

     LN1132 系列是使用 CMOS 技术开发的低压差，高精度 输出电压，低消耗电流正电压型电压稳压器。由于内置有低 通态电阻晶体管，因而压差低，能够获得较大的输出电流。 为了使负载电流不超过输出晶体管的电流容量，内置了过载 电流保护电路、短路保护电路。 此外，因采用 SOT-23-3 ， SOT89-3 等小型封装，故可高密度安装。

2、用途

移动电话

无绳电话

相机、摄像机

手持游戏机

手持式 AV 设备

基准电压源

电池供电设备

3、产品特点

可选择输出电压：可以在 1.2 ～ 6.0V 的范围内选择 , 并

以 0.1 V 为单位进级

输出电压精度高：精度可达± 2.0%

输入输出压差低： 典型值 160 mV ( 输出为 3.0V 的产

品 , I OUT =100mA 时 )

消耗电流少：典型值 5.0μA

输出电流大：可输出 300mA （ V IN ≥ V OUT +1V ）

内置保护：内置过流保护和负载短路保护电路

最大工作电压： 7V

采用小型封装： SOT-89-3 ， SOT-23-3 以及客户要求的封装

4、网址：www.baitaishengshi.com

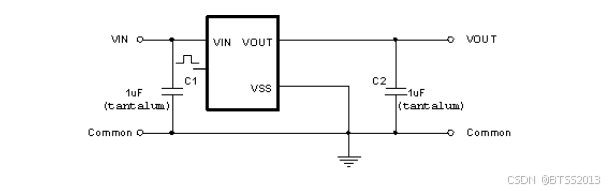

5、典型应用图
