结构优化过程可视化的两种方法

结构优化是DFT计算最基本的一步之一，本文介绍使用两款软件对结构优化的过程进行可视化。所介绍软件使用方法同样适用于AIMD过程的可视化展示。

ASE

使用pip快速安装

pip install ase

打开窗口界面，建议使用MobaXterm连接服务器，xshell大部分无法支持独立界面

ase  gui

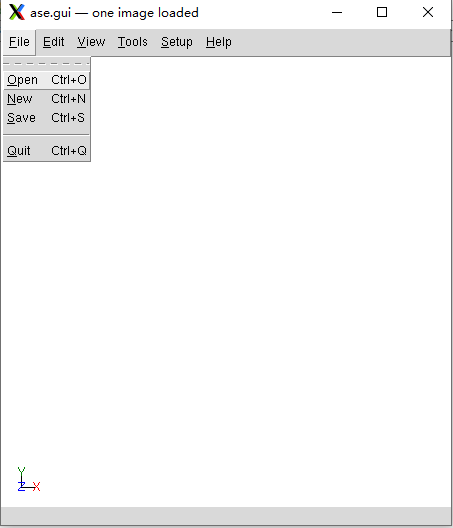

运行窗口如下

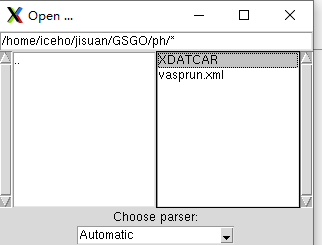

可以打开XDARCAR或者vasprun.xml

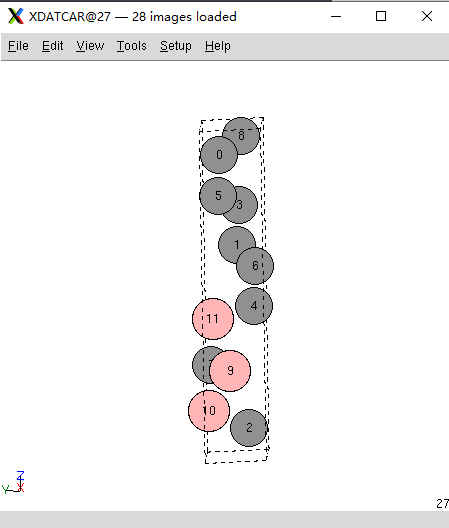

打开之后选择展示每个原子的编号，这时候最上面标题会显示这是第27 个image（从0开始数），所以总共有28个image，也就是说目前这是最后一步

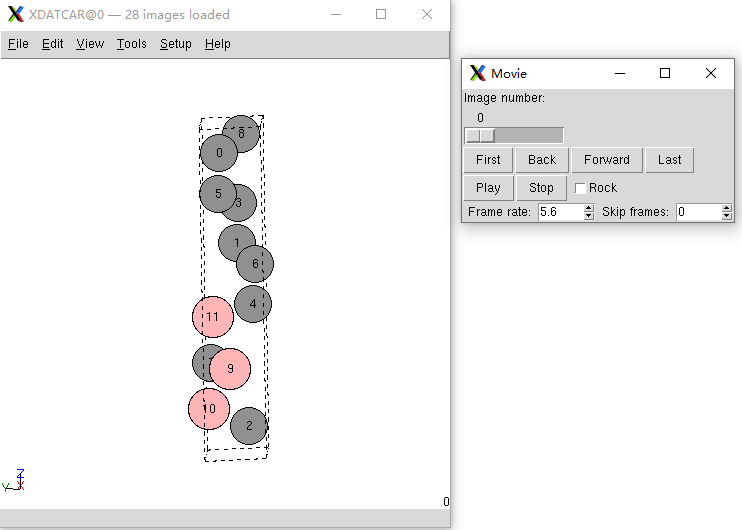

打开tools-Movie

拖回第0帧，选择paly

，时长00:11

ASE 硅

OVITO

下载地址

https://www.ovito.org/

打开之后直接把XDARCAR文件拖入，

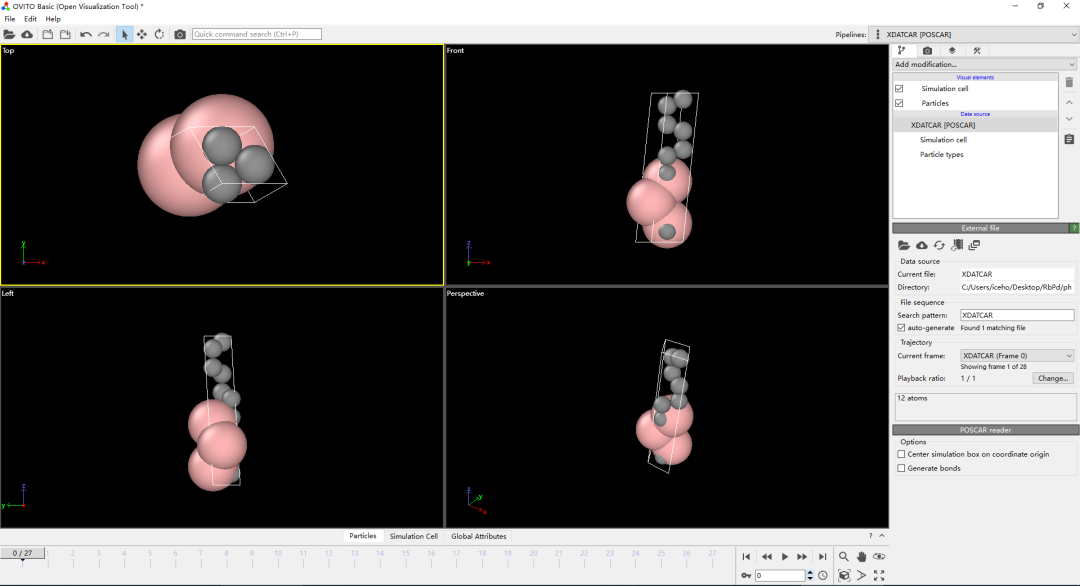

会默认显示结构的Top，Front，Left，Perspective四个方向的视图，在最下方也展示了0-27所有步长的帧，可以选择展示和直接播放
