AOI在FPC制造领域的检测应用

🎯AOI在FPC制造领域的检测应用

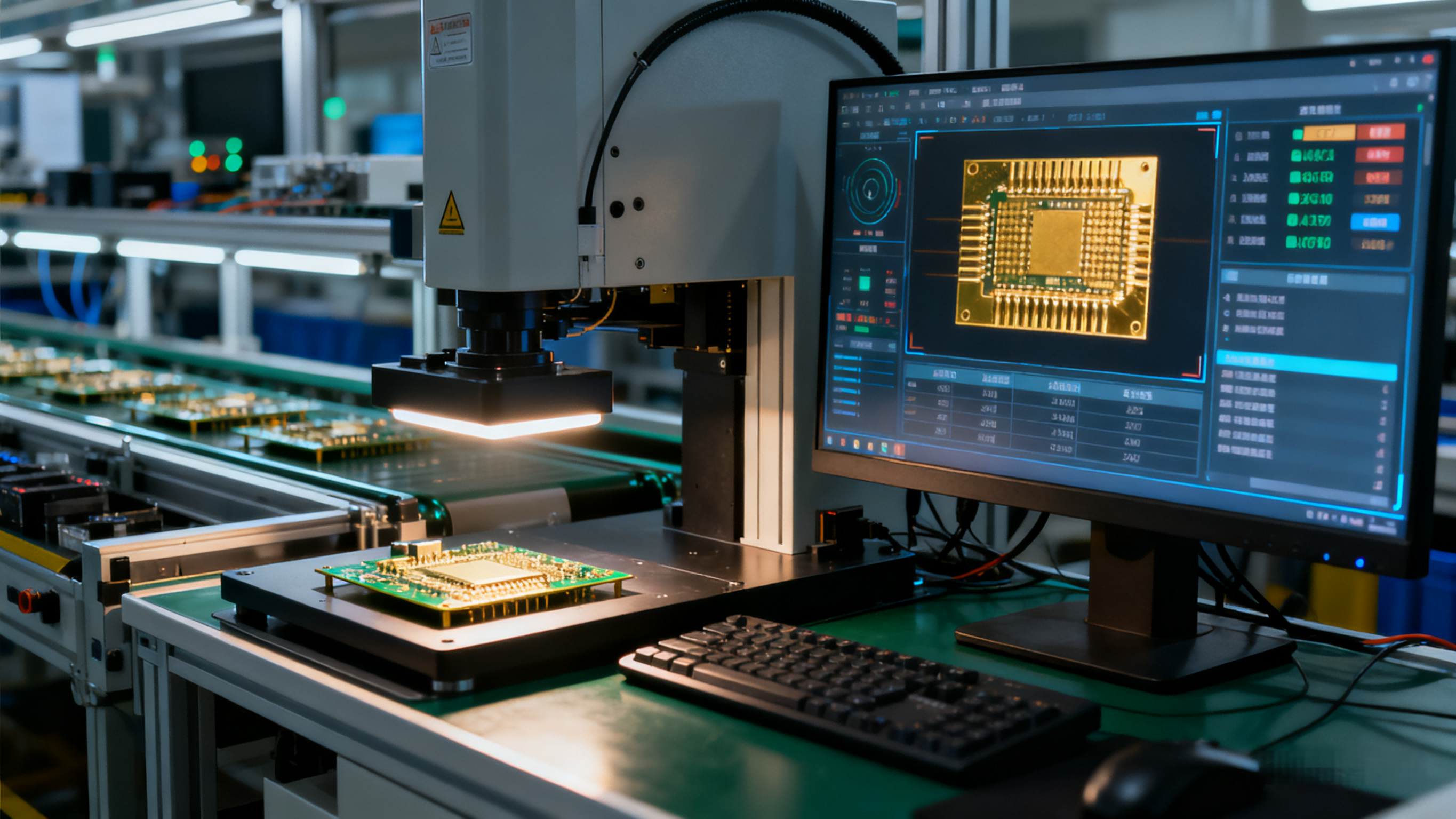

FPC（柔性电路板）凭借轻薄、可弯曲、耐弯折的特性，广泛应用于手机、穿戴设备、汽车电子等精密产品。但 FPC 材质柔软、线路密集（线宽线距可低至 0.05mm）、制程复杂，传统人工检测易出现漏检、误判，且无法适配量产需求。AOI（自动光学检测） 凭借高分辨率成像、柔性适配算法和高速检测能力，成为 FPC 制造全流程质量管控的 “核心利器”—— 从线路蚀刻到成品封装，精准拦截微观缺陷，保障 FPC 的可靠性与稳定性。今天就拆解 AOI 的 3 大核心应用场景，解析其如何为 FPC 制造 “降本增效、筑牢质量防线”。

🎯一、先搞懂：AOI 为何适配 FPC 制造检测？核心是 “柔性适配 + 精准识别”

FPC 的检测难点在于 “材质软、线路密、易变形”，人工检测和普通视觉设备难以突破瓶颈。AOI 针对 FPC 特性优化设计，核心优势体现在三方面：

1. 精准捕捉微观缺陷：支持 0.01mm 级线路缺陷识别，能精准检出细线短路、开路、针孔等肉眼难辨的问题，适配 FPC 高密度布线需求；

2. 柔性适配变形工件：搭载曲面校正算法和柔性载台，可应对 FPC 弯曲、翘曲带来的成像偏差，避免因工件变形导致的漏检；

3. 高效适配量产节奏：检测速度达 1-2 米 / 秒，是人工检测速度的 8-10 倍，支持连续卷状 FPC 全长度检测，契合 FPC 量产线 “快节拍” 需求；

4. 数据可追溯：自动记录缺陷类型、位置、数量，生成质量报表，助力定位制程问题（如蚀刻参数不当、压合气泡）。

简单说：AOI 就像 FPC 制造的 “柔性质检专家”，既能精准识别微观缺陷，又能适配柔性材质的检测痛点，是 FPC 高质量量产的核心保障。

🎯二、AOI 在 FPC 制造的 3 大核心应用场景

FPC 制造流程分为 “线路制作 - 压合封装 - 成品终检” 三大关键环节，每个环节的缺陷都会影响产品可靠性，以下 3 个场景是 AOI 的核心应用领域：

💥1. 场景 1：线路制作检测 —— 拦截 “源头缺陷”，保障线路连通性

🌟核心需求

FPC 线路制作（光刻、蚀刻、显影）环节，易出现线路开路、短路、针孔、线宽线距偏差、残留胶渣等缺陷。这些缺陷会导致 FPC 信号传输异常或完全失效，尤其是 0.05mm 以下的细线缺陷，人工根本无法识别。

✅AOI 解决方案

选用FPC 线路专用 AOI 设备（分辨率≥500 万像素，搭载细线检测算法），配合同轴光源（减少 FPC 表面反光），实现卷状 FPC 连续全幅扫描。例如某手机 FPC 厂检测 0.08mm 线宽线路：

• 痛点：人工用放大镜抽检，开路、短路漏检率达 32%，每天因线路缺陷报废 FPC 超 500 米，损失超 3 万元（FPC 单价约 60 元 / 米）；人工检测每米需 12 秒，连续卷状 FPC 检测效率极低，无法适配量产；

• 落地效果：部署线路 AOI 设备后，FPC 全长度连续检测，开路、短路检出率 99.7%，0.01mm 以上针孔、胶渣检出率 99.5%，漏检率降至 0.3%；每米检测时间缩短至 1.5 秒，每天减少报废 FPC490 米，年节省成本超 1000 万元，线路制作良率从 88% 提升至 99.2%。

✅适配场景

卷状 / 片状 FPC 线路开路 / 短路检测、线宽线距偏差（≤0.01mm）识别、光刻残留胶渣排查、线路针孔 / 划痕检测。

💥2. 场景 2：压合 / 封装检测 —— 排查 “结构缺陷”，保障封装可靠性

🌟核心需求

FPC 压合（覆盖膜压合、补强板压合）和封装环节，易出现压合气泡、补强板偏移、覆盖膜翘起、焊点虚焊等问题。压合气泡会导致 FPC 耐弯折性下降，长期使用易分层；补强板偏移会影响后续元件贴装，这些缺陷人工难以全面排查。

✅AOI 解决方案

选用FPC 封装专用 AOI 设备（支持 2D+3D 融合检测），2D 视觉检测覆盖膜翘起、补强板偏移等外观缺陷，3D 视觉识别压合气泡、焊点高度异常等隐性问题。例如某穿戴设备 FPC 厂检测覆盖膜压合质量：

• 痛点：人工目视检测，压合气泡漏检率达 28%，每天因气泡导致的 FPC 返工超 300 片，损失超 2 万元；补强板偏移需用卡尺测量，每片耗时 8 秒，效率低下；

• 落地效果：部署封装 AOI 设备后，每片 FPC 检测时间缩短至 3 秒，压合气泡（≥0.05mm）检出率 99.4%，补强板偏移（≥0.1mm）识别率 99.6%，返工率降至 0.4%；每天减少返工 298 片，年节省成本超 700 万元，同时省去人工测量步骤，产线效率提升 40%。

✅适配场景

FPC 覆盖膜压合气泡检测、补强板偏移 / 贴错识别、焊点虚焊 / 桥连排查、覆盖膜翘起 / 破损检测。

💥3. 场景 3：成品终检 —— 全面排查隐患，保障出厂合格率

🌟核心需求

FPC 成品需经过全尺寸检测、外观缺陷复判、弯折可靠性验证，需排查前序环节遗漏的缺陷（如金手指划痕、边缘毛刺、尺寸偏差），确保出厂产品 100% 合格。传统人工终检流程繁琐，漏检风险高，且无法形成系统质量数据。

✅AOI 解决方案

选用FPC 成品全功能 AOI 设备（搭载尺寸测量、缺陷复判、弯折检测模块），整合多光源成像技术，实现全维度检测。例如某汽车电子 FPC 厂成品终检：

• 痛点：人工终检每片需 15 秒，金手指划痕、边缘毛刺漏检率达 18%，客户退货率达 7%，年售后损失超 800 万元；质量问题无法追溯到具体制程，难以优化；

• 落地效果：部署成品 AOI 设备后，每片检测时间缩短至 2 秒，金手指划痕、边缘毛刺检出率 99.8%，尺寸测量精度达 ±0.005mm，客户退货率降至 0.3%；通过质量报表定位到蚀刻环节胶渣残留问题，制程优化后整体缺陷率下降 38%，年节省售后成本超 780 万元。

✅适配场景

消费电子 FPC、汽车电子 FPC、穿戴设备 FPC 成品终检，覆盖尺寸偏差、外观缺陷、金手指质量等全维度排查。

🎯三、AOI 在 FPC 制造应用的 3 个关键注意点

1. 按制程选 “专用算法”，避免适配差：

• 线路检测：选 “细线检测算法” 设备，重点关注线宽线距识别精度（≤0.01mm），支持卷状 FPC 连续检测；

• 压合检测：选 “2D+3D 融合算法” 设备，3D 模块需精准识别 0.05mm 以上气泡，避免漏检隐性缺陷；

• 成品终检：选 “多维度检测算法” 设备，支持尺寸测量、外观缺陷、金手指质量一体化检测。

1. 按材质与产能匹配参数：

• 材质适配：针对 PI 材质 FPC，选低反光光源和抗腐蚀载台，避免材质损伤；

• 产能适配：卷状 FPC 产线（产能≥3000 米 / 天），选线阵相机 AOI，检测速度≥1.5 米 / 秒；片状 FPC 产线，选面阵相机 AOI，支持多片连续上料；

• 尺寸适配：覆盖主流 FPC 宽度（50mm-500mm），支持快速切换不同型号产品检测模板。

1. 重视制程数据联动：

• 关联上游制程：将 AOI 缺陷数据与光刻、蚀刻设备参数联动，若某批次短路缺陷增多，及时调整蚀刻时间、温度；

• 对接 MES 系统：打通 AOI 与工厂 MES 系统，实现缺陷数据与生产批次、设备编号关联，方便质量追溯；

• 定期校准：每月用标准 FPC 样板校准设备精度，避免因设备漂移导致的检测偏差。

🎯总结：AOI——FPC 制造 “高质量量产” 的核心标配

在 FPC 向 “更轻薄、更高密度、更可靠” 发展的趋势下，AOI 已从 “可选设备” 成为 “必配工具”。它不仅能精准拦截各环节缺陷，保障产品可靠性，更能通过数据驱动制程优化，降低生产成本，助力 FPC 企业提升市场竞争力。

选 AOI 设备前，先明确 “应用制程（线路 / 压合 / 成品）、FPC 规格（线宽线距、尺寸）、产能需求”，再匹配专用算法、检测速度、适配能力，就能最大化发挥 AOI 的价值。
