从之前对消息队列工作模型的分析，我们的项目总体分为三个部分实现：

1. 服务端

2. 发布客户端

3. 订阅客户端

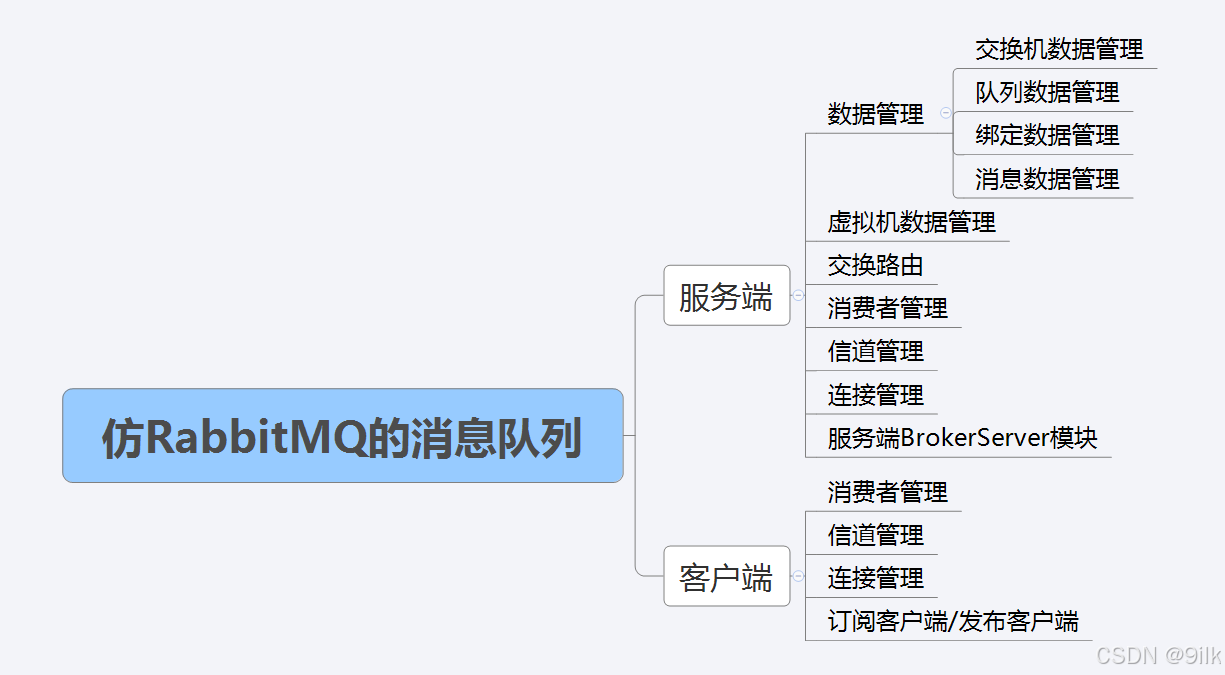

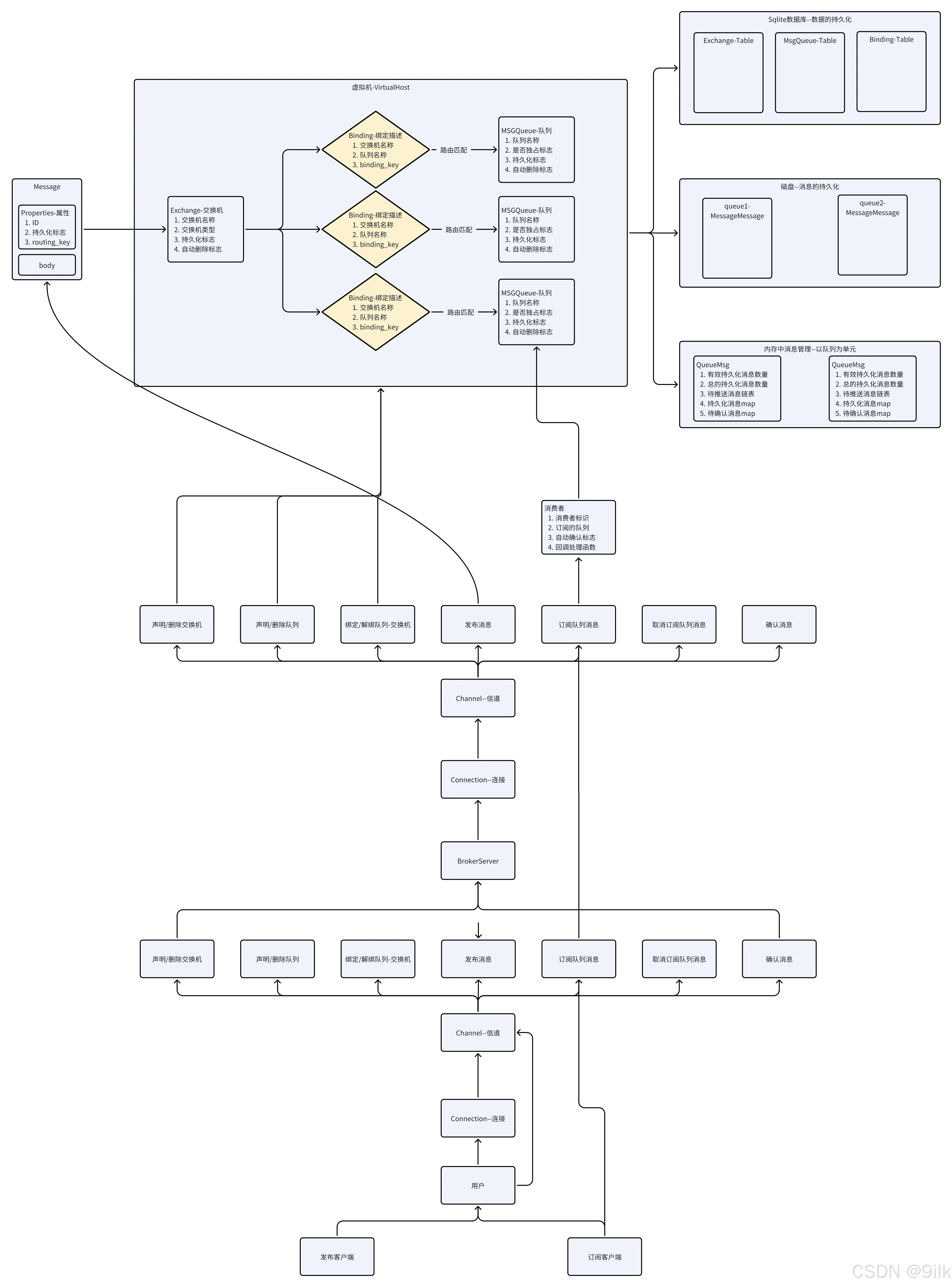

主要的模块划分图如下：

服务端模块

数据管理模块

数据管理模块主要完成的工作是管理交换机、队列、队列绑定、消息数据的管理，分别对他们实现数据的管理（增删查）以及持久化的存储。因此数据管理模块主要是以下四个小模块的整合：

a. 交换机数据管理模块
b. 队列数据管理模块
c. 绑定数据管理模块
d. 消息数据管理模块

交换机数据管理

管理的数据：

交换机名称 : 作为交换机的唯一标识。
交换机类型：决定了消息的转发方式。每个队列绑定中有个binding_key每条消息中有个routing_key。

直接交换 --- binding_key与routing_key相同，则将消息放入队列。

广播交换 --- 将消息放入交换机绑定的所有队列。

主题交换 --- routing_key与多个绑定队列的binding_key有多个匹配规则,匹配成功则放入

持久化标志：决定了当前交换机信息是否需要持久化存储，也就决定该交换机重启后数据是否还存在。
自动删除标志：指的是关联了当前交换机的所有客户端退出了，是否要自动删除交换机。（扩展用）
其他参数：可以用来后续扩展。

对交换机的管理操作：

创建交换机：本质上需要的是声明 ---- 强断言的思想，有就OK，没有则创建。
删除交换机：注意每个交换机都会绑定一个或多个队列（意味着会有一个或多个绑定信息），删除交换机需要删除需要删除相关的绑定信息。
获取指定名称交换机。
获取当前交换机数量。

队列数据管理

管理的数据：

队列名称 : 作为队列的唯一标识。
持久化存储标志 : 决定了是否将队列信息持久化存储起来 , 决定了重启后 , 这个队列是否还存在 , 也决定了队列中的消息是否需要持久化。

注意：一个队列如果持久化标志为false，意味着重启后队列就没了，没有客户端能订阅该队列的消息，此时这个队列的消息如果持久化是没有意义的，队列没了，也没人能把消息拿走，因此通常一个队列持久化标志为false，那么它的消息也不需要持久化。

是否独占标志：独占指的是只有当前客户端自己能够去订阅队列消息，不允许其他客户端订阅该队列消息。
自动删除标志：当订阅了当前队列的所有客户端退出后，是否删除队列（扩展）。
其他参数

对队列的管理操作：

创建队列
删除队列
获取指定队列信息
获取队列数量
获取所有队列名称：当系统重启后，需要重新加载数据，加载历史消息（消息以队列为单元存储在文件中，当系统重启后，我们需要知道有哪些队列，才知道加载哪些消息）

绑定数据管理

该模块主要描述的是哪个队列和哪个交换机产生关联。

管理的数据：

交换机名称
队列名称
binding_key:绑定密钥 --- 描述了在交换机的主题交换&直接交换的消息发布匹配规则。由数字，字符，_, # , . , *组成。比如：news.music.#

对绑定的管理操作：

添加绑定
解除绑定
获取交换机相关的所有绑定信息（删除交换机的时候，要删除相关绑定信息；当消息发布到交换机，交换机得通过这些信息来将消息发布到指定队列）
获取队列相关的所有绑定信息（删除队列的时候，也要删除相关的绑定信息）
获取绑定信息数量

消息数据管理

1. 消息信息

（1）消息属性：

消息ID --- 消息唯一标识
持久化标志：表示是否对消息进行持久化，实际上还取决于队列的持久化标志
routing_key:决定了当前消息要发布的队列（消息发布到交换机后，根据绑定队列的 binding_key决定是否发布到指定队列）

（2）消息主体：消息内容

（3）服务端用于管理需添加的信息：

消息偏移量：消息以队列为单元存储在文件中，这个偏移量指的是当前消息相对于文件起始位置的偏移量。
消息长度：从偏移量位置取出指定长度的消息（解决粘包问题）
是否有效标志：标识当前消息是否已经被删除。

注意：删除一条消息并不会每次直接将后边的数据直接拷贝到前面，而只是重置标志。我们这里规定，当一个文件中，有效消息占据总消息比例不到50%且数据量超过2000，则进行垃圾回收，重新整理文件数据存储。当系统重启，也只需要重新加载有效消息即可，相当于进行了一次垃圾回收。

2. 消息的管理

管理方式：以队列为单元进行管理（因为消息的所有操作都是以队列为单元）。

管理的数据：

待推送消息链表 ---- 保存所有的待推送消息
待确认消息hash:消息推送给客户端，会等待客户端进行消息确认，收到确认后，才会真正删除消息。
持久化消息hash:假设消息都会进行持久化存储 , 操作过程中会存在垃圾回收操作（其实就是将有效消息读取出来，然后重新截断文件，将消息连续写入文件中，操作完文件中都是有效消息），但是垃圾回收会改变消息的存储位置，但是内存中的消息也会存储消息的实际存储位置，垃圾回收后就不一致了，因此每次垃圾回收后要用新的位置去更新持久化消息的信息。
持久化的有效消息数量
持久化的总消息数量：和持久化的有效消息数决定了什么时候进行垃圾回收。

3. 对每个队列提供的消息管理操作

向队列新增消息
获取队首消息：获取消息后就会将消息从待推送消息链表删除，因为它不再是待发送消息而是待确认消息，应该加入到待确认消息中hash。
确认消息：从待确认消息hash中移除消息，并进行持久化数据的删除。
恢复队列历史消息：主要是在构造函数中进行，因为只有在重启的时候才会进行。
垃圾回收：在消息持久化子模块完成。持久化文件中有效消息比例小于50%，且总消息数量超过2000进行垃圾回收。
删除队列相关消息文件：当一个队列被删除那它的消息也就没有存在的意义了。

4. 对外提供的队列消息管理操作

初始化队列消息结构
移除队列消息结构：在一个队列创建/删除的时候调用。
向队列新增消息。
对队列消息进行确认。
恢复队列历史消息

虚拟机数据管理

虚拟机数据管理模块其实是对前面几个数据管理模块（交换机数据管理，队列数据管理，绑定数据管理，消息数据管理）的整合。

1. 要管理的数据

交换机数据管理句柄
队列数据管理句柄
绑定信息管理句柄
消息数据管理句柄

2. 要管理的操作

声明/删除交换机：注意在删除交换机的时候要删除相关的绑定信息
声明/删除队列：注意在删除队列的时候，要删除相关的绑定信息以及消息数据。
队列的绑定/解除绑定：注意绑定的时候必须交换机和队列是存在的。
获取指定队列的消息
对指定队列的指定消息进行确认
获取交换机相关的所有绑定信息：一条消息要发布给指定交换机的时候，交换机获取所有绑定信息，来确定消息要发布到哪些队列。

路由匹配模块

该模块决定了一条消息是否能够发布到指定队列。在每个队列跟交换机的绑定信息中，都有一搜个binding_key,表示队列发布的匹配规则；同时在每条要发布的消息中都有一个routing_key，表示消息的发布规则。

交换机我们这里设置三种类型：

广播：直接将消息发布给该交换机的所有绑定队列。
直接：routing_key与binding_key完全一致匹配成功。
主题：binding_key中是匹配规则，routing_key是消息规则，匹配成功才能发布。

路由匹配模块本质上没有需要管理的数据，但是它需要对外提供路由匹配操作：

提供一个判断routing_key与binding_key是否能够匹配成功的接口。
判断routing_key是否符合规定：格式约定为只能由数字，字母，_ .构成。
判断binding_key是否符合规定：只能由数字，字母，_ # . *构成。

消费者管理模块

客户端有两种，一个是消息发布客户端，一个是订阅消息客户端，对于订阅指定队列消息的客户端才是消费者。消费者数据的存在是必要的，因为当指定队列有了消息，就需要将消息推送给消费者客户端（比如推送的时候就需要找到这个客户端相关的信道）

消费者信息：

消费者标识
订阅队列名称：当当前队列有消息就会推送给这个客户端以及当客户端收到消息，需要对指定队列的消息进行确认。
自动确认标志：自动确认 --- 推送消息后直接删除消息不需要额外确认；手动确认 --- 推送消息后需要等待收到确认回复再去删除消息。
消费处理回调函数指针：队列有一条消息后通过哪个函数进行处理（函数内部其实逻辑固定，即向指定客户端推送消息）

消费者管理：管理思想是以队列为单元进行管理，因为每个消费者订阅的都是指定队列的消息，并且消费者对消息进行确认也是以队列进行确认。关键的是，当指定队列中有消息，必然是需要获取订阅了这个队列的消费者信息来进行消息推送。

队列消费者管理结构的数据信息：

消费者链表 : 保存当前队列的所有消费者信息

不同消息队列会采取不同的消费模式：

（1）队列模式（比如RabbitMQ）是一条消息只能被一个消费者消费，以RR轮转的方式；

（2）发布/订阅者模式（Kafka）：一条消息可以被多个消费者同时消费，每个订阅者都会收到消息的副本。

应用场景：

（1）任务处理：只需要一个消费者执行。

（2）事件通知：需要多个消费者接收。

队列消费者管理操作：

1. 新增消费者

2. RR轮转获取一个消费者

3.删除消费者

4.队列消费者数量

5. 队列消费者是否为空

整体的队列消费者管理操作：

初始化队列消费者结构
删除队列消费者结构
向指定队列添加消费者
获取指定队列消费者
删除指定队列消费者

信道管理模块

信道是网络通信中的一个概念，叫做通信通道。网络通信的时候必然是通过网络通信连接完成的，为了能够更加充分的利用资源，因此对通信连接又进行更进一步的细化，细化出了通信通道。
对于用户来说，一个通信信道，就是进行网络通信的载体，而一个真正的通信连接可以创建出多个通信通道，每一个信道之间，在用户的眼中是相互独立的，而本质它们底层使用同一个通信连接进行网络通信。因此因为信道是用户眼中的一个通信通道，所以所有的网络通信服务都是由信道提供的。

信道提供的操作（服务）：

声明 / 删除交换机
声明 / 删除队列
绑定 / 解绑队列与交换机
发布消息 / 订阅队列消息 / 队列消息确认 / 取消队列订阅

信道要管理的数据：

信道关联的虚拟机句柄
信道关联的消费者句柄：当信道关闭的时候，所有关联的消费者订阅都要取消，相当于删除所有的相关消费者。
工作线程池句柄：信道将消息发布到指定队列操作之后，从指定队列获取一个消费者，对这条消息进行消费，这个工作不能在当前线程，否则会阻塞。（也就是将这条消息推送给一个客户端的操作交给线程池执行，并非每个信道都有一个线程池，而是整个服务器有一个线程池，大家所有的信道都是通过同一个线程池进行异步操作而已）
信道ID

信道整体管理操作：

创建一个信道
关闭一个信道
获取指定信道句柄

连接管理模块

在网络通信模块中，我们使用muduo库实现底层通信，而muduo库中本身就有一个Connection连接的概念和对象类。但是我们的连接中还有一个上层通信信道的概念，这个概念在muduo库中是没有的。因此我们需要在用户的层面对muduo库中的connection连接进行二次封装，形成我们自己所需的连接管理。

管理的数据：
