CogToolBlock和CogIDTool工具

CogToolBlock是一款功能模块，允许将多个视觉工具（定位、测量、检测工具等）组合橙一个自定义、可复用的处理单元（即“工具块”）。通过定义工具块，可以实现复杂多规模工具布局变得简洁化，提高开发时增强代码可维护性。

CogIDTool是一款专用于一维码和二维码解码的视觉工具，具有高效的读码能力和灵活的配置选项。

效果图

CogToolBlock工具块概念

• 模块化设计：将多个视觉工具（例如CogPMAlignTool、CogBlobTool、CogCaliperTool等）封装成一个独立的处理单元。

• 输入/输出接口：工具块可以定义输入参数（如图像、坐标、阈值等）和输出结果（如通过/失败、测量值、坐标变换等）。

• 复用性：工具块可保存为独立文件（.vpp或.vbt），方便再不同项目中重复使用。

工具块使用场景

• 简化复杂流程：将多步骤的视觉任务（如定位→测量→检测）整合为单一模块。

• 参数集中管理：通过工具块界面统一配置子工具的输入参数。

• 逻辑隔离：隐藏内部工具细节，仅暴露必要的输入/输出接口，便于团队协作。

• 提高执行效率：通过优化工具间的数据传递顺序，减少冗余计算。

-----------------------------------------------------------------------------------------------------------------------------

CogIDTool工具概念

CogIDTool是支持再同一张图像中读取多种类型的一维码（如Cogde128、Cogde39等）以及多个同种类的二维码（QR码、Data Matrix）。与传统的Barcode或PDF417工具相比：

• 多类型支持：可同时处理不同种类的一维码，而二维码需为同一种类。

• 适应复杂场景：能够解码高度旋转、透视变形或低对比度的图像。

• 双解码算法：提供IDQuick（快速解码高对比度图像）和IDMax（适应低质量图像）两种模式，默认适应IDMax。

CogIDTool工具使用场景

• 一维码解码：无需训练，直接读取图像中多个不同种类的一维码。

• 二维码解码：

  支持QR码和Data Matrix码，可读取多个同类型二维码。

  解码后的字符串内容、ISO标准代码及修饰符。

• 输出信息： 码的方向（以弧度表示）、中心坐标集四个焦点坐标。 解码后的字符串内容、ISO标准代码及修饰符。

条码/二维码分级尺度

条码/二维码分级尺度通常从A到E，或使用数字值，用于评估打印的质量。这些等级是基于对比度、清晰度和可读性等各种因素确定的。

A级（或4） 含义：这是条码/二维码的理想质量。它表示出色的可读性，几乎没有扫描错误。A级条码/二维码确保扫描的高效率，减少处理时间和错误。

B级（或3） 含义：质量良好的条码，有轻微缺陷。通常扫描良好，但可能有轻微问题。 虽然不完美，B级条码/二维码仍然可靠，可在大多数情况下有效使用。

C级（或2） 含义：平均质量。这些条码/二维码可读，但在某些条件下或使用特定扫描仪时可能带来挑战。C级条码/二维码可能导致偶尔的扫描错误，可能减慢操作速度。

D级（或1） 含义：低于平均质量。这些条码/二维码有明显问题，容易出现扫描错误。频繁的扫描问题可能导致运营效率低下和增加手动干预。

E级（或0） 含义：质量差。这些条码/二维码通常无法扫描。此等级的条码/二维码可能导致运营中的重大中断，应立即纠正。

详细介绍

百度安全验证

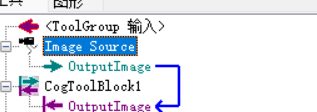

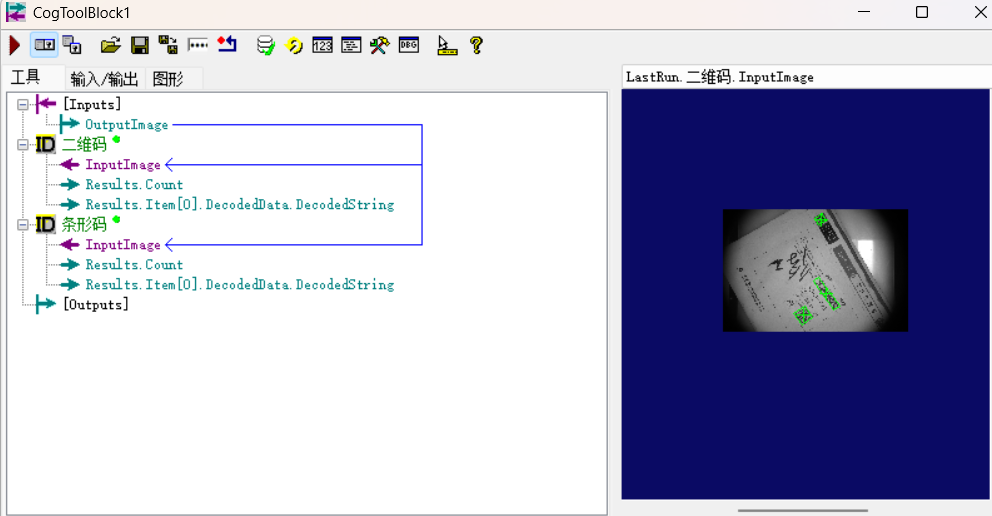

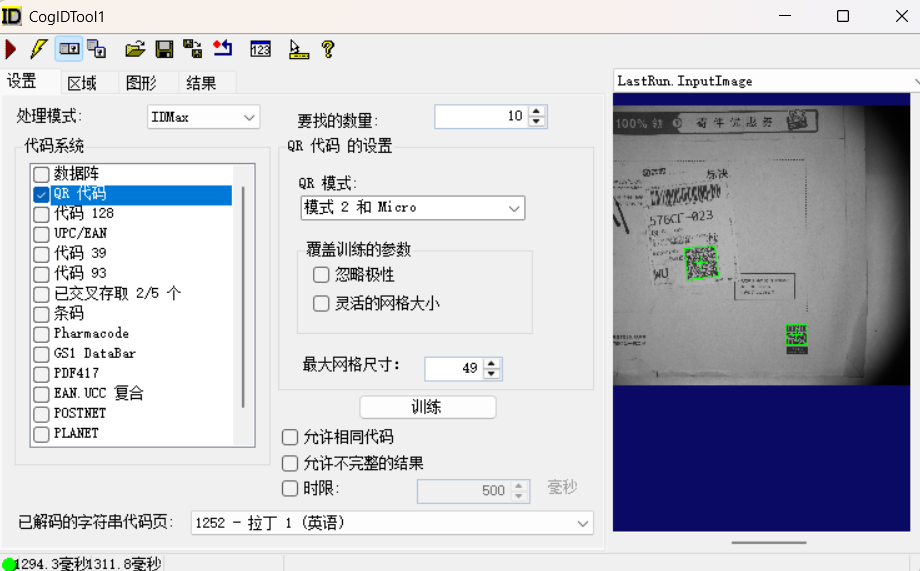

CogToolBlock与CogIDTool使用流程

CogToolBlock和CogIDTool工具一般场景羁绊无需更改属性和内容

 CogIDTool工具中QR码和数据阵适用于物流分拣、电子元件追溯等场景。
