时序图 —— 讲清“对象之间怎么互动”

1. 核心思想（老师再问你）

        现在，我们不看宏观流程了，我们拿“放大镜”看流程中的某一个瞬间。比如“用户支付”这个动作，背后系统内部是怎么协作的？
        时序图就像一场戏的“分镜头脚本”，它精确展示了对象之间传递消息的顺序和时间关系。它关注的是 “交互” 和 “时间顺序”。

2. 核心要素（新的“积木块”）

• 对象： 参与交互的各个实体。例如：用户界面、订单服务、支付网关、数据库。

  • 画法： 矩形框，里面带下划线 [ :Object ]

• 生命线： 每个对象下方的一条垂直虚线，代表该对象随时间的存在。

  • 画法： 竖虚线 - - -

• 激活条： 生命线上的窄矩形，表示对象执行操作的时间段。

  • 画法： 竖条 ▮

• 消息： 对象之间传递的请求或信号。例如：支付请求、验证结果。

  • 画法： 带箭头的实线 → (同步消息) 或 带箭头的虚线 ──→ (异步消息/返回消息)

• 时序： 严格从上到下，时间越早的越在上面。

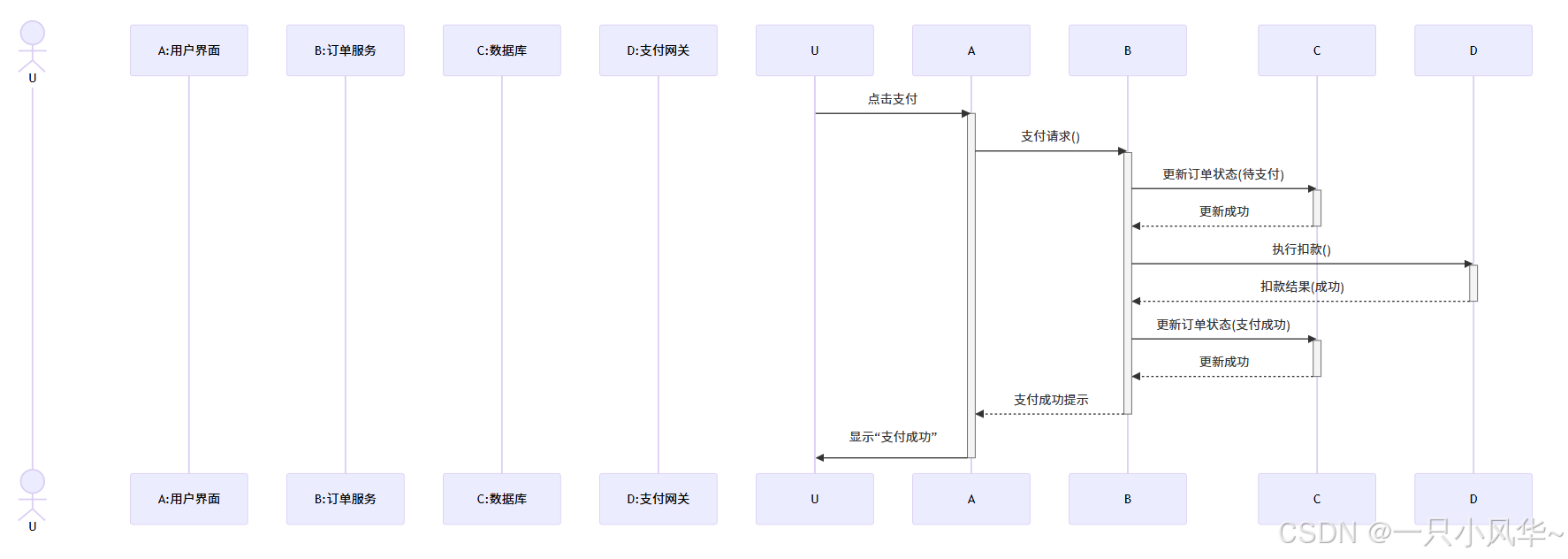

3. 动手实践：绘制“用户支付”时序图

1. 确定交互对象： :用户界面、:订单服务、:支付网关、:数据库

2. 画生命线： 为每个对象画一条垂直的虚线。

3. 从第一条消息开始：

   • :用户界面 发送 支付请求() 给 :订单服务。

4.逐步推演：

• :订单服务 收到请求后，激活。它先向 :数据库 发送 更新订单状态(待支付) 的消息。

• :数据库 完成更新后，返回一个 确认消息。

• :订单服务 再向 :支付网关 发送 执行扣款() 的消息。

• :支付网关 处理扣款，然后返回 扣款结果(成功)。

• :订单服务 再次请求 :数据库 更新订单状态(支付成功)。

• :数据库 返回确认。

5.结束交互：

 :订单服务 向 :用户界面 返回 支付成功提示。

(请看下方的时序图示例)

6.给萌新的黄金法则

• 一句口诀： 从上到下是时间，对象互动靠消息。

• 常见误区： 消息顺序画错；忘了画返回消息。
