CLion STM32 开发环境搭建

1. 开发环境概览

使用到的组件有：

组件	作用	推荐版本
CLion	C/C++ IDE，支持CMake、调试	≥2023.3
STM32CubeMX	STM32外设配置与代码生成	≥6.10
ARM GNU Toolchain	编译工具链 (arm-none-eabi)	13.3.rel1
OpenOCD	调试与烧录工具	≥0.12.0
ST-Link / DAP驱动配置	连接STM32	最新版
CMake + Ninja	构建系统	CLion自带
STM32Cube HAL 库	外设驱动库	含于CubeMX中

2. 环境搭建

1. 安装 CLion

下载地址：
👉 https://www.jetbrains.com/clion/

2. 安装 STM32CubeMX

下载地址：
👉 https://www.st.com/en/development-tools/stm32cubemx.html

作用：STM32 外设配置，用于生成 HAL 工程模板，输出工程类型选择 STM32CubeIDE 。

3. 安装 STM32CubeCLT

STM32CubeCLT集成了STM32开发过程中所需的一系列关键工具，下表概括了其主要组件和功能：

组件类别	工具示例	主要功能
编译器	arm-none-eabi-gcc (GNU ARM编译器)	将C/C++代码编译为STM32可执行的二进制文件（如.elf、.bin）。
调试器	st-util (ST-Link工具)	通过ST-Link与开发板通信，实现断点调试、变量监视等功能。
烧录工具	stm32programmercli (命令行版STM32 Programmer)	将编译生成的固件下载到STM32芯片的Flash中。
构建工具	make、cmake、ninja	解析项目的Makefile或CMakeLists.txt，自动化整个编译流程

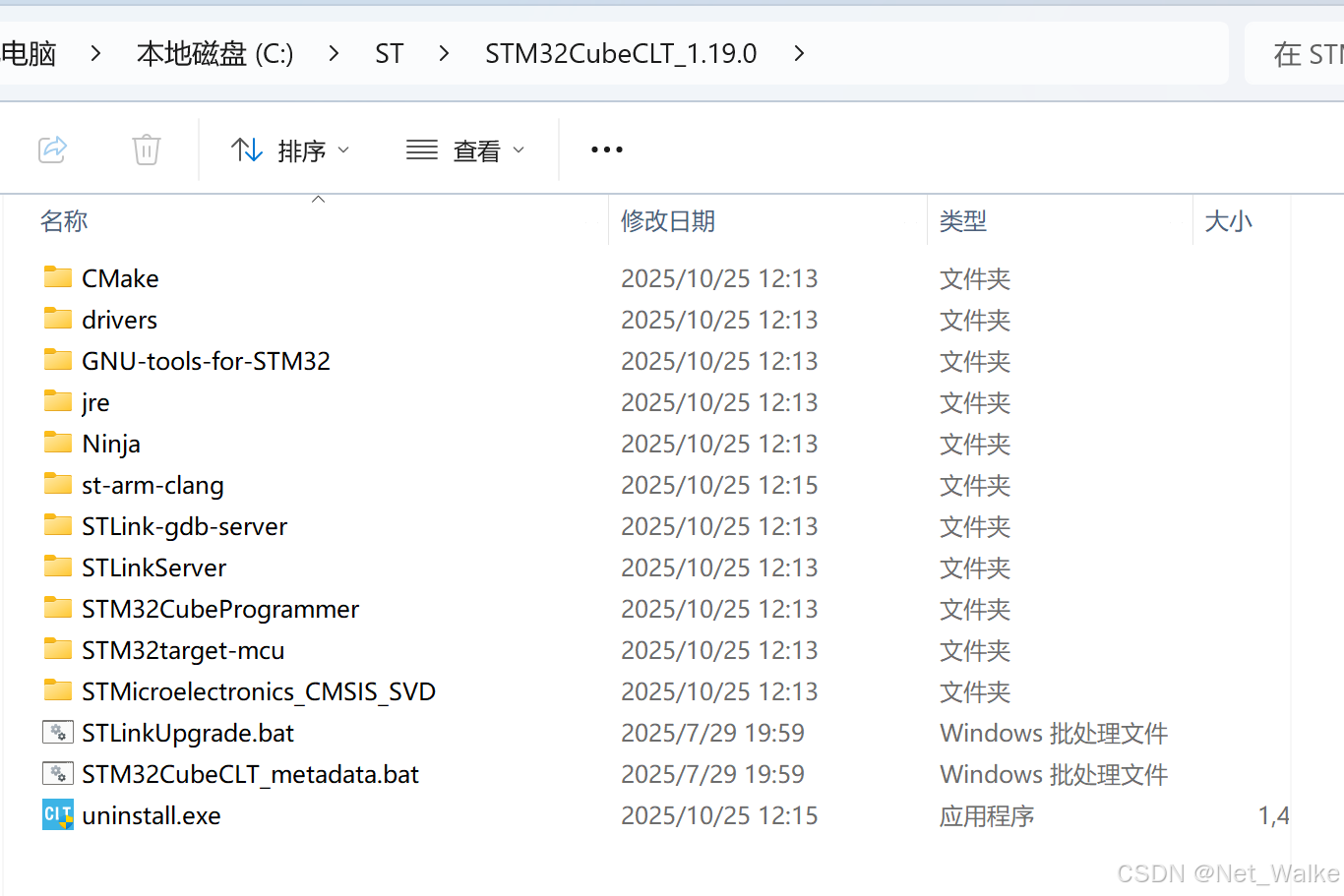

其目录如下：

其中已经包括了要使用到的 ARM 编译器 arm-none-eabi 和底层构建工具 Ninja。

4. 安装OpenOCD

下载地址：Download OpenOCD for Windows

是一个开源工具，允许使用各种下载器使用 GDB 调试各种 ARM 设备，用于支持通过ST-Link / DAP / JLink 调试器下载并调试芯片。

功能和特点：

• 与调试器（ST-Link / J-Link / CMSIS-DAP）通信
• 控制目标 MCU（复位、读写内存、烧录 Flash）
• 为 GDB 提供远程调试接口（localhost:3333）
• 支持众多调试探头：ST-Link, J-Link, CMSIS-DAP, FTDI芯片等。
• 支持海量目标芯片：几乎覆盖了所有主流的ARM Cortex芯片（STM32, GD32, Nordic, NXP等），还支持RISC-V, MIPS等其他架构。

3. CLion STM32环境配置

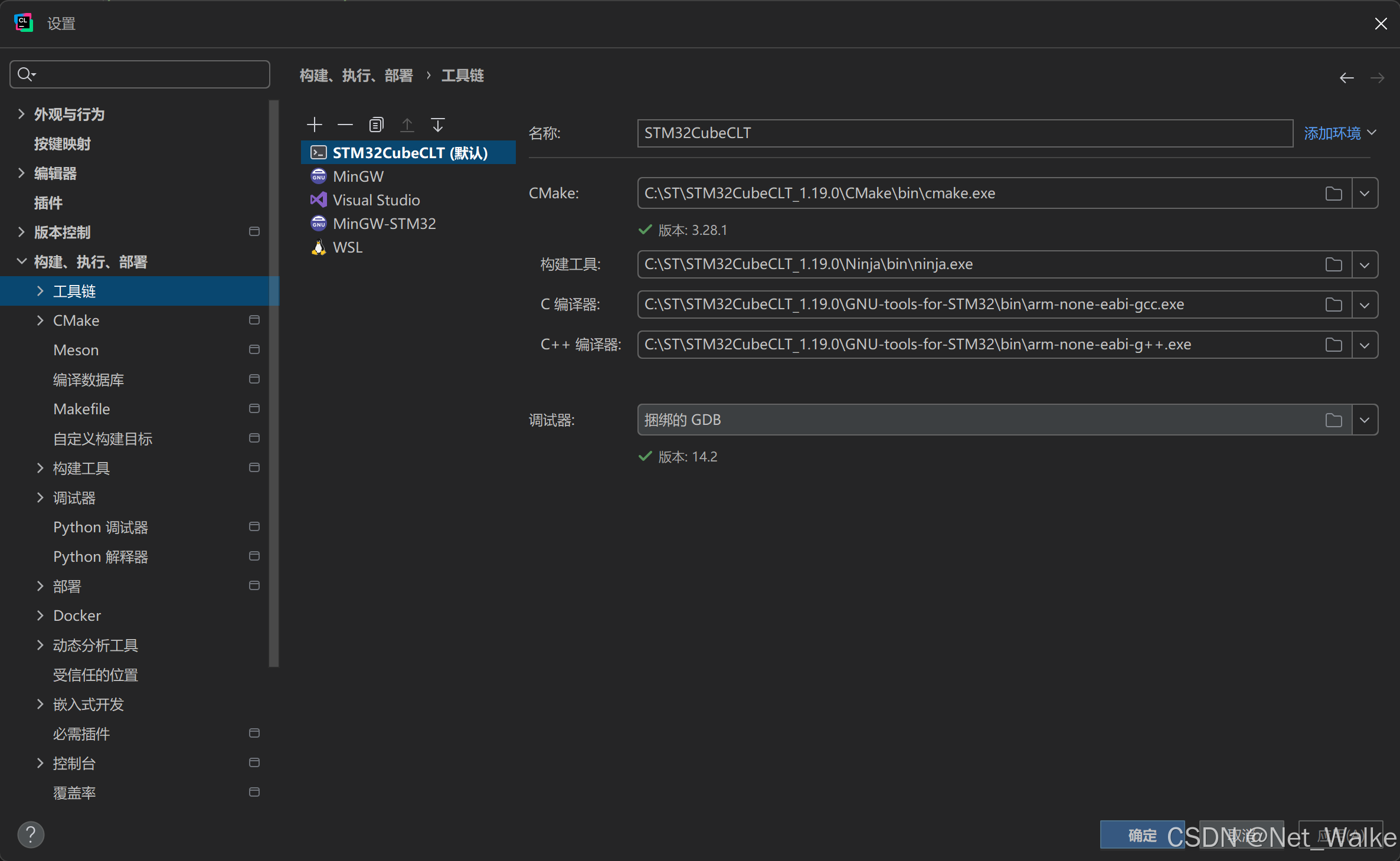

在 CLion 环境中，选择 设置 配置工具链

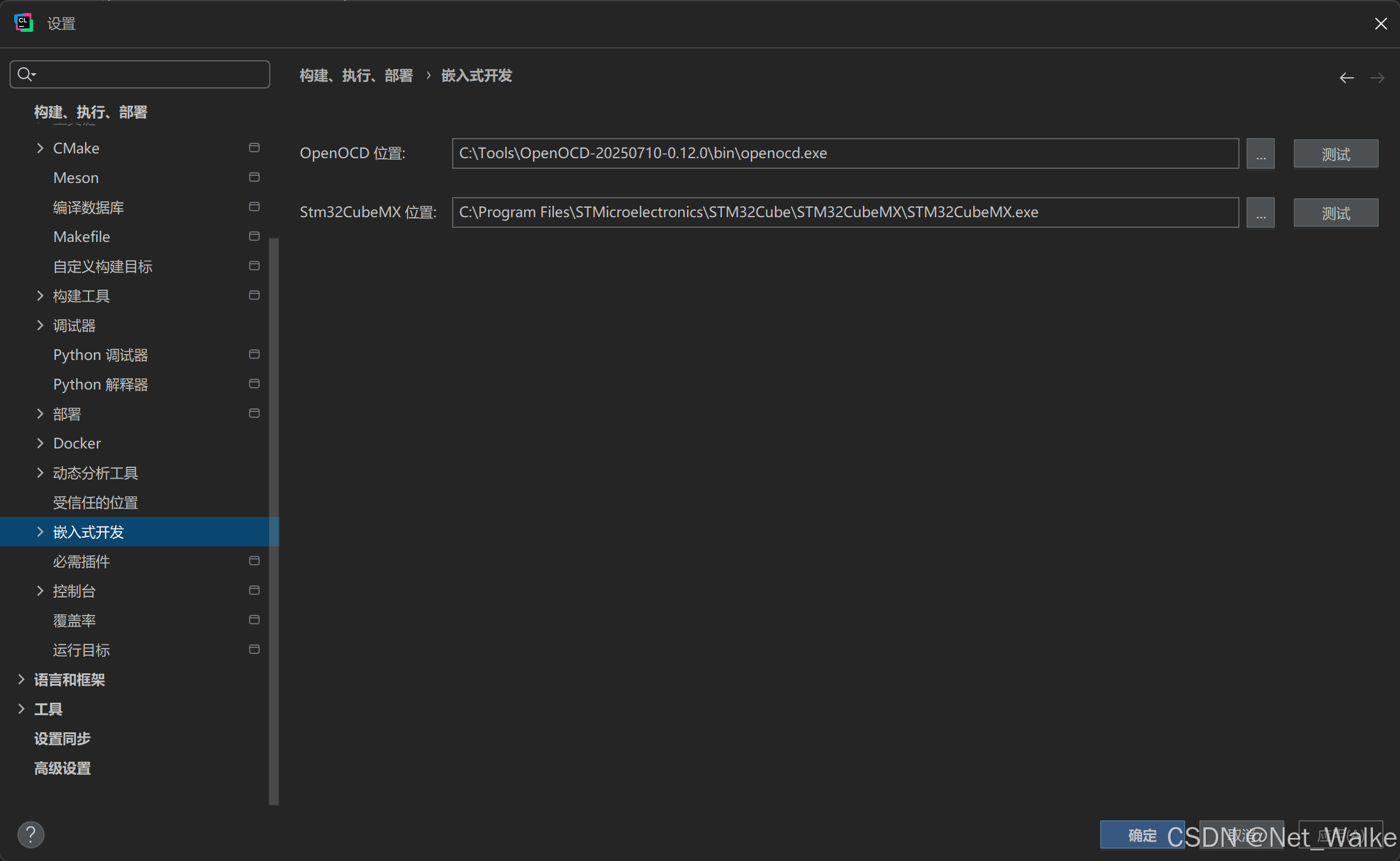

添加上OpenOCD 调试工具路径：

4. 使用STM32CubeMX生成模板工程

打开 STM32CubeMX 选择芯片，这里使用stm32f103rct6为例子演示：

在STM32CubeMX中新建项目，选择芯片具体型号：STM32F103RCT6

1. 配置要使用的外设

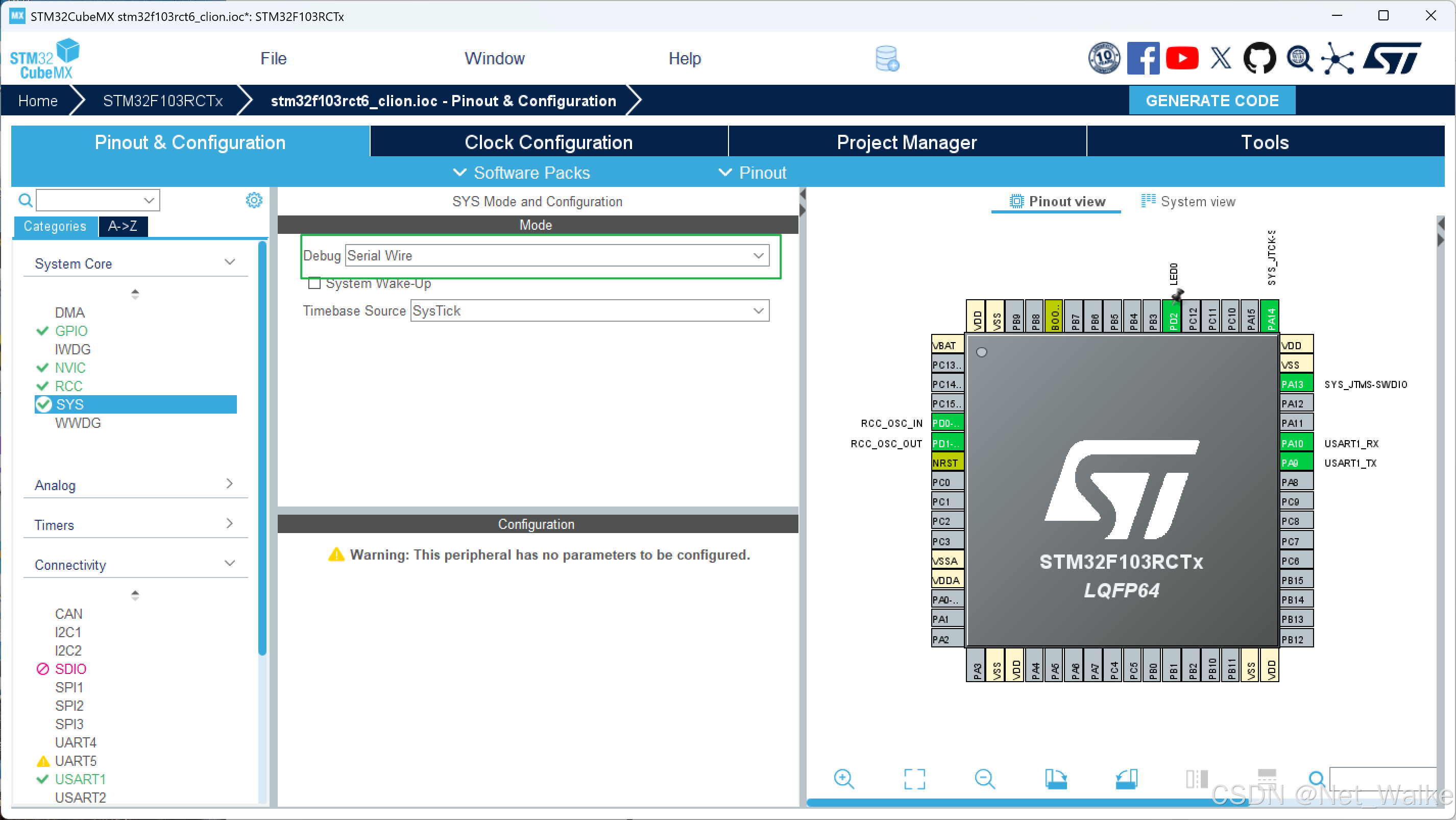

⚠️ 这里别忘了使能调试接口，避免之后下载器没法识别设备。

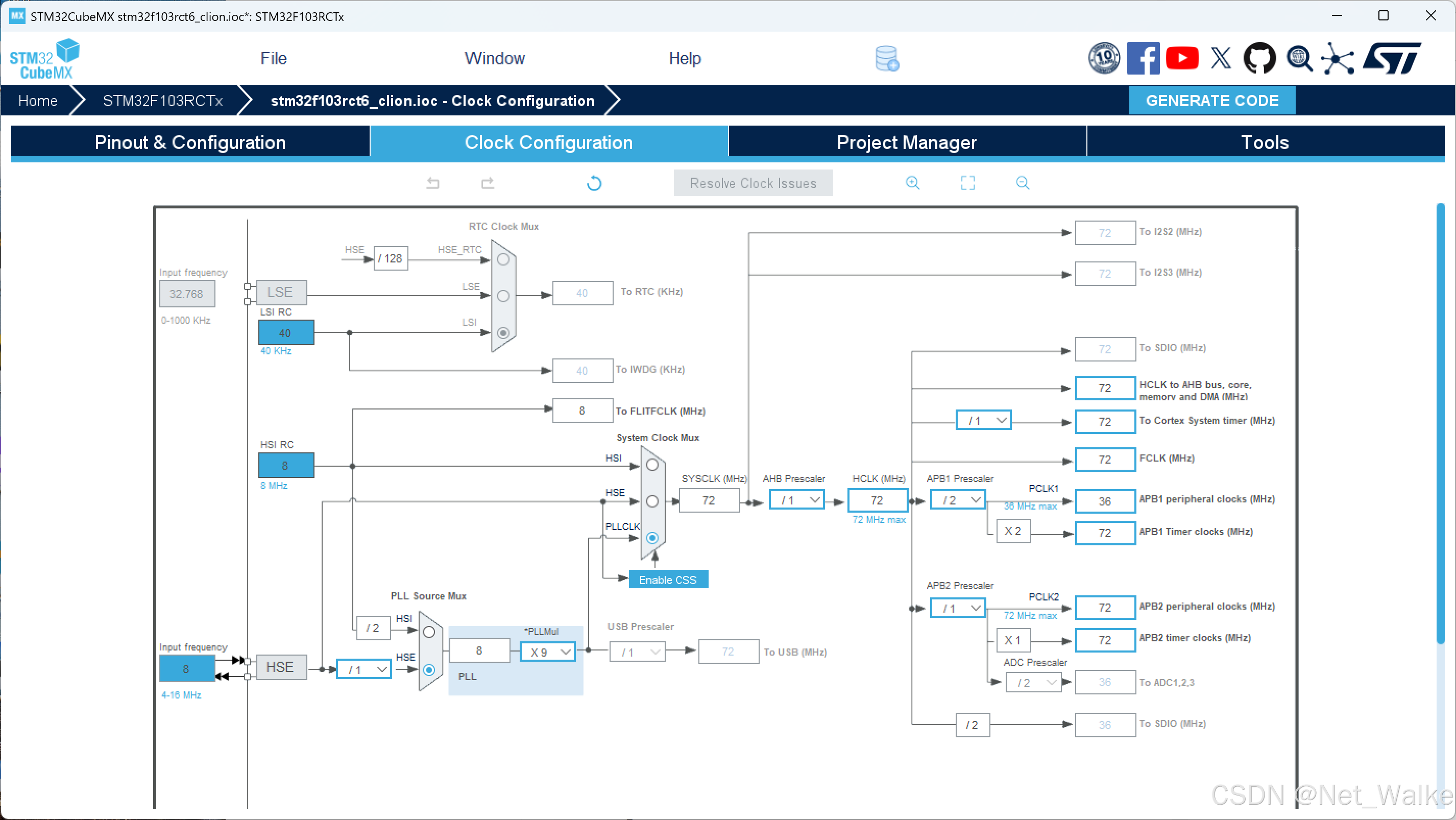

2. 配置时钟

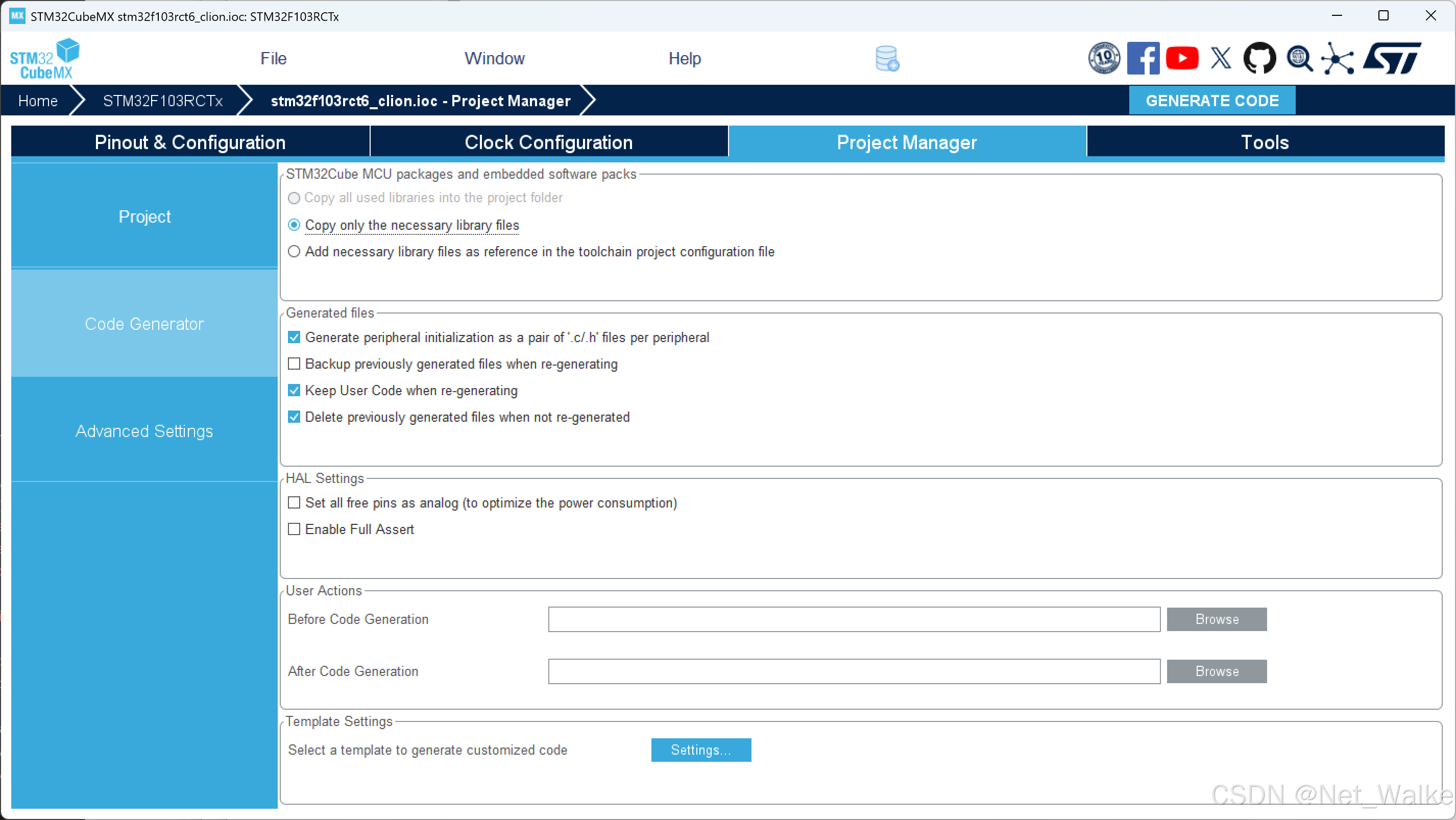

3. 配置工程

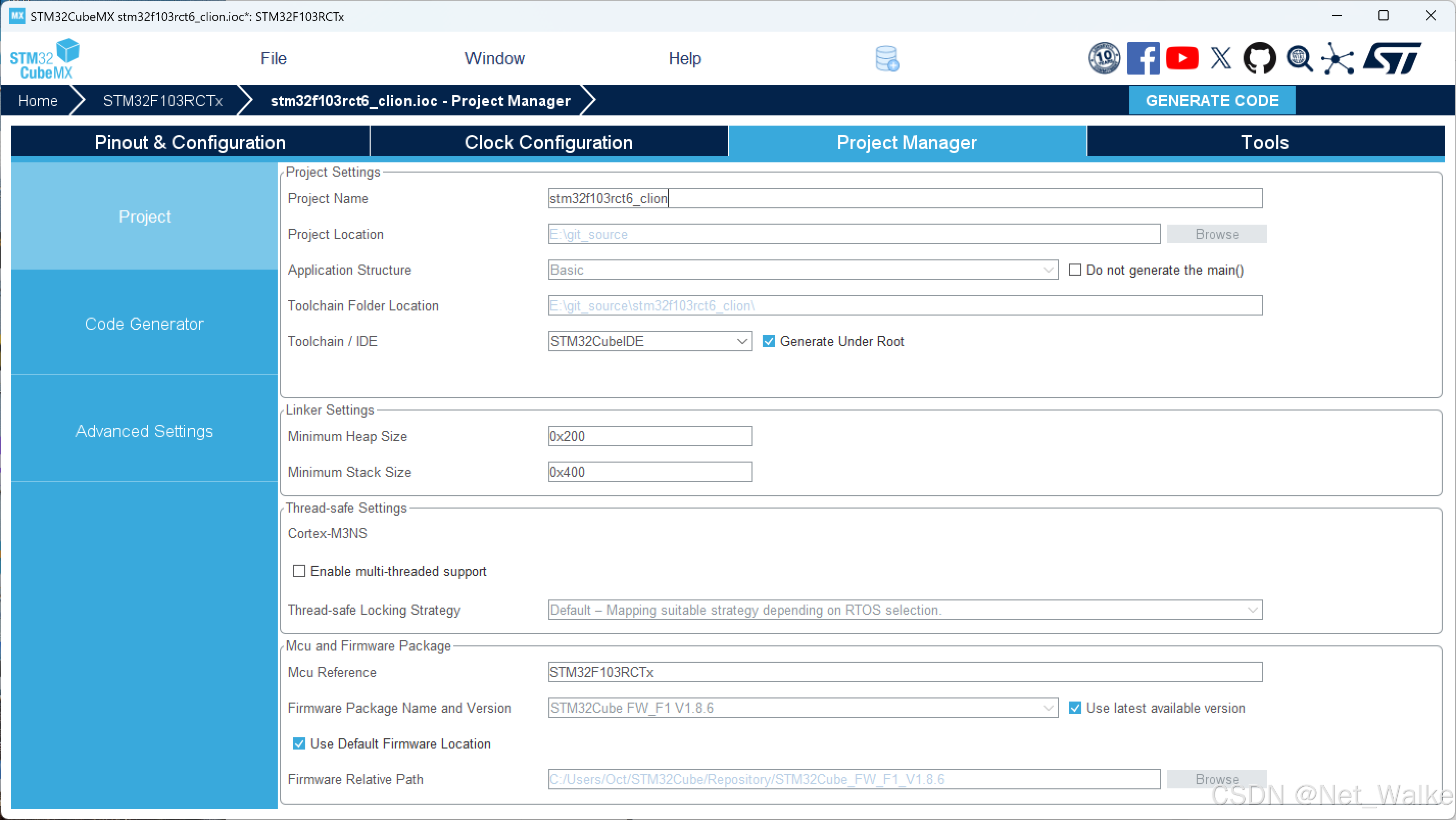

输出IDE 选择 STM32CubeIDE.

最后，点击生成代码，一个模板工程就创建好了。

5. CLion 打开STM32工程

1. 打开STM32CubeMX生成的工程

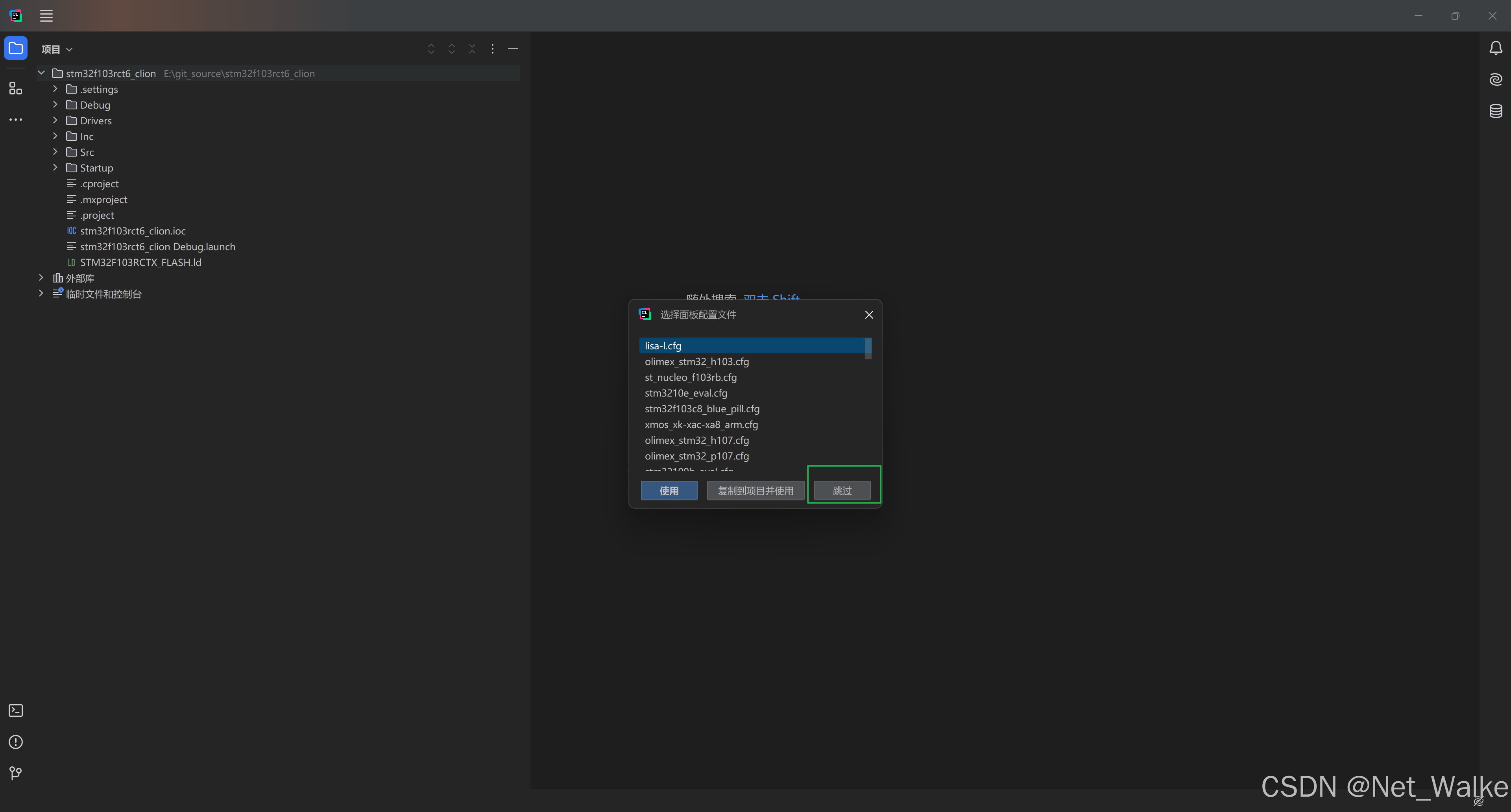

在CLion中打开工程目录，视图如下：

在选择配置文件时，先点击 跳过 。

2. 选择工具链，并编译

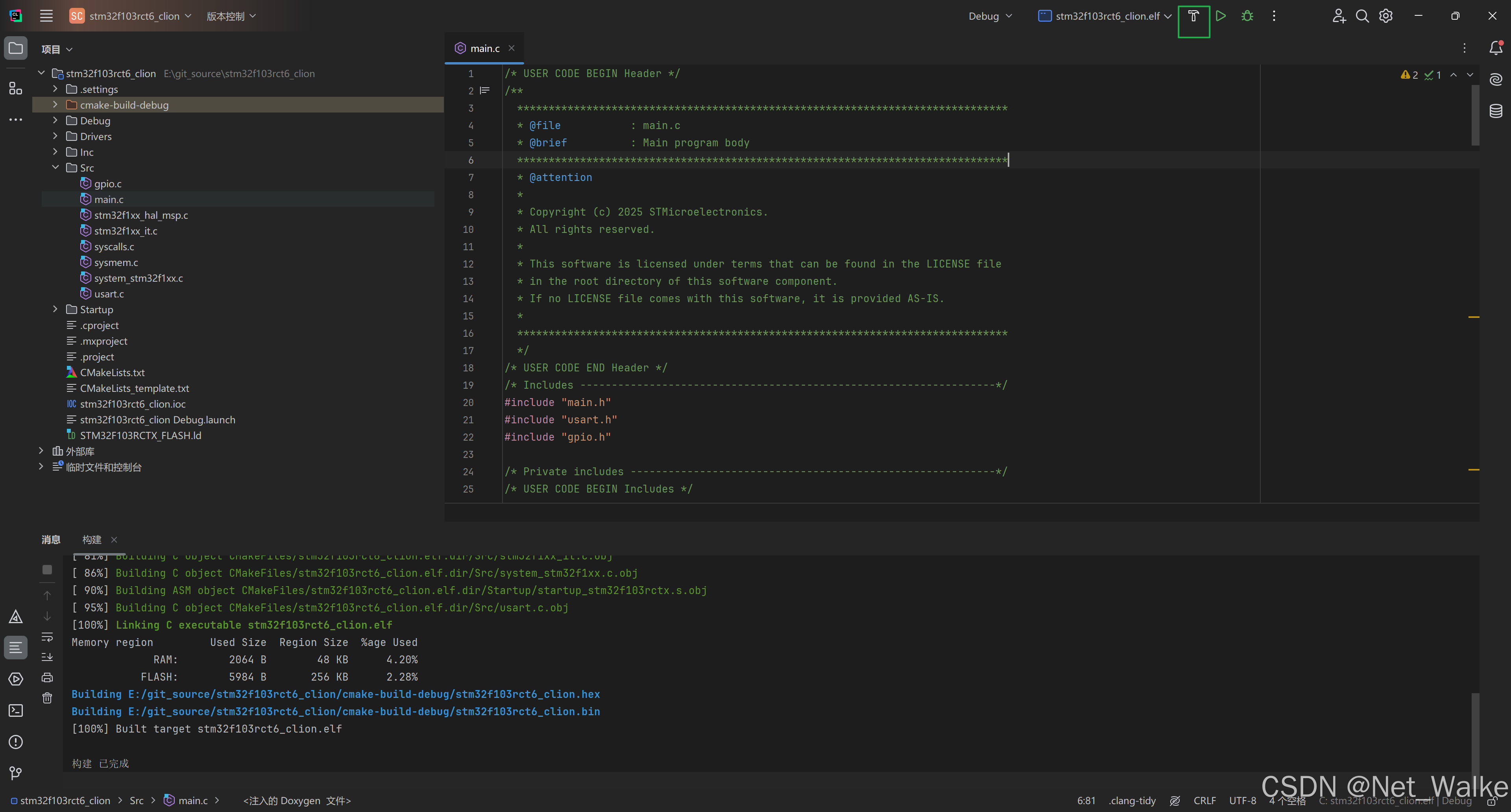

为项目选择上面设置的 工具链 ，并点击 build 图标对项目进行编译，可以看到编译成功。

3. 烧录 & 调试设置

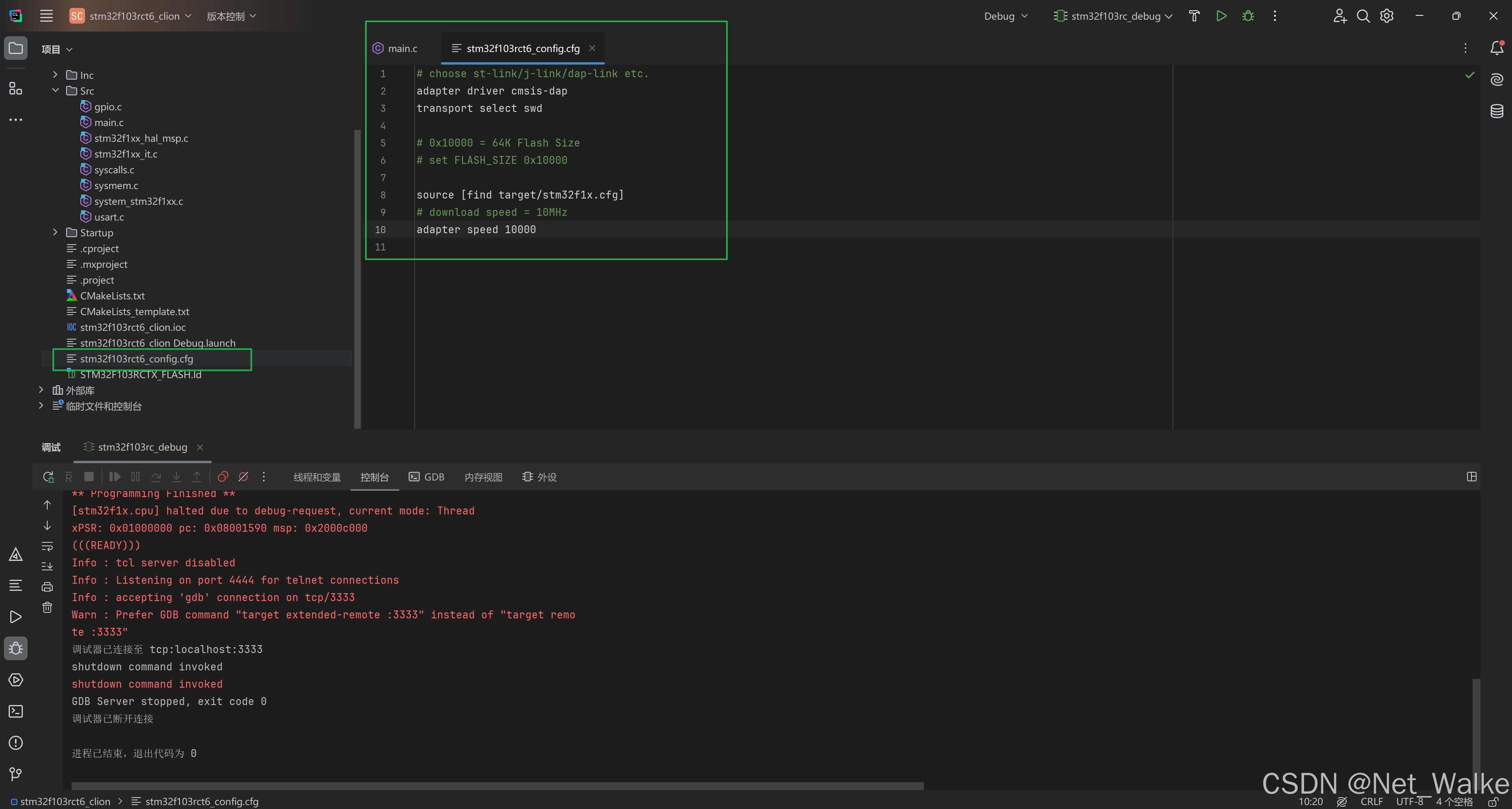

在这里需要新建芯片配置文件，在文件根目录中新建一个配置文件，可以命名为 stm32f103rct6_config.cfg 文件命名不用有空格。

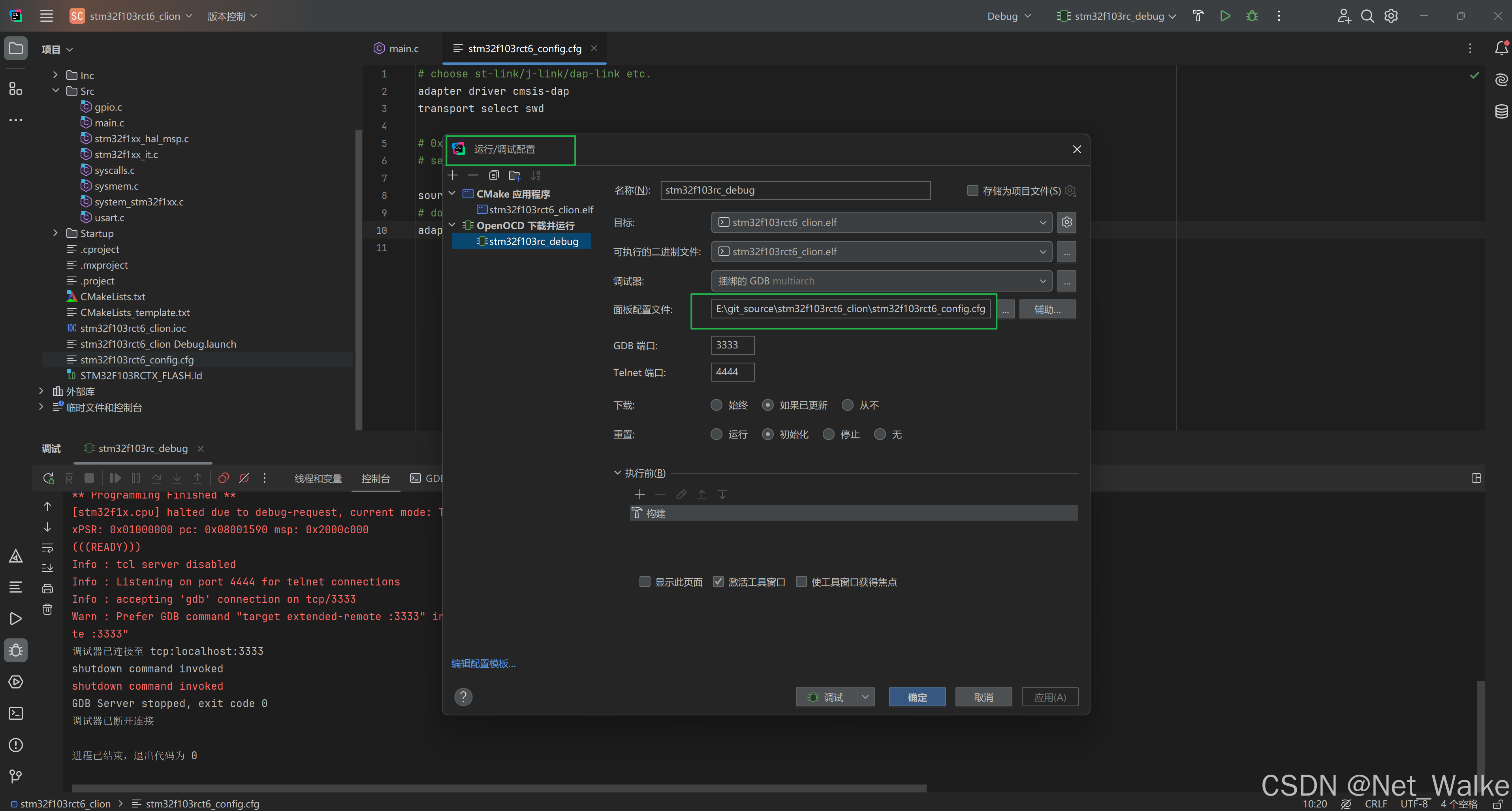

点击编译按钮旁边的配置栏下拉，选Edit Configurations，打开配置窗口：

选择上面新建的配置文件，并 确认 。

配置文件需要根据不同的调试器和芯片，创建对应的配置文件

如果使用的是自制DapLink作为调试器，文件的内容如下：

# choose st-link/j-link/dap-link etc.
adapter driver cmsis-dap
transport select swd# 0x40000 = 256K Flash Size
set FLASH_SIZE 0x40000source [find target/stm32f1x.cfg]# download speed = 10MHz
adapter speed 10000

如果是用ST-Link的话：

# choose st-link/j-link/dap-link etc.source [find interface/stlink.cfg]
transport select hla_swd
source [find target/stm32f1x.cfg]
# download speed = 10MHz
adapter speed 10000

前两行设置了仿真器的类型和接口，下面几行指定了Flash大小、芯片类型、下载速度等。

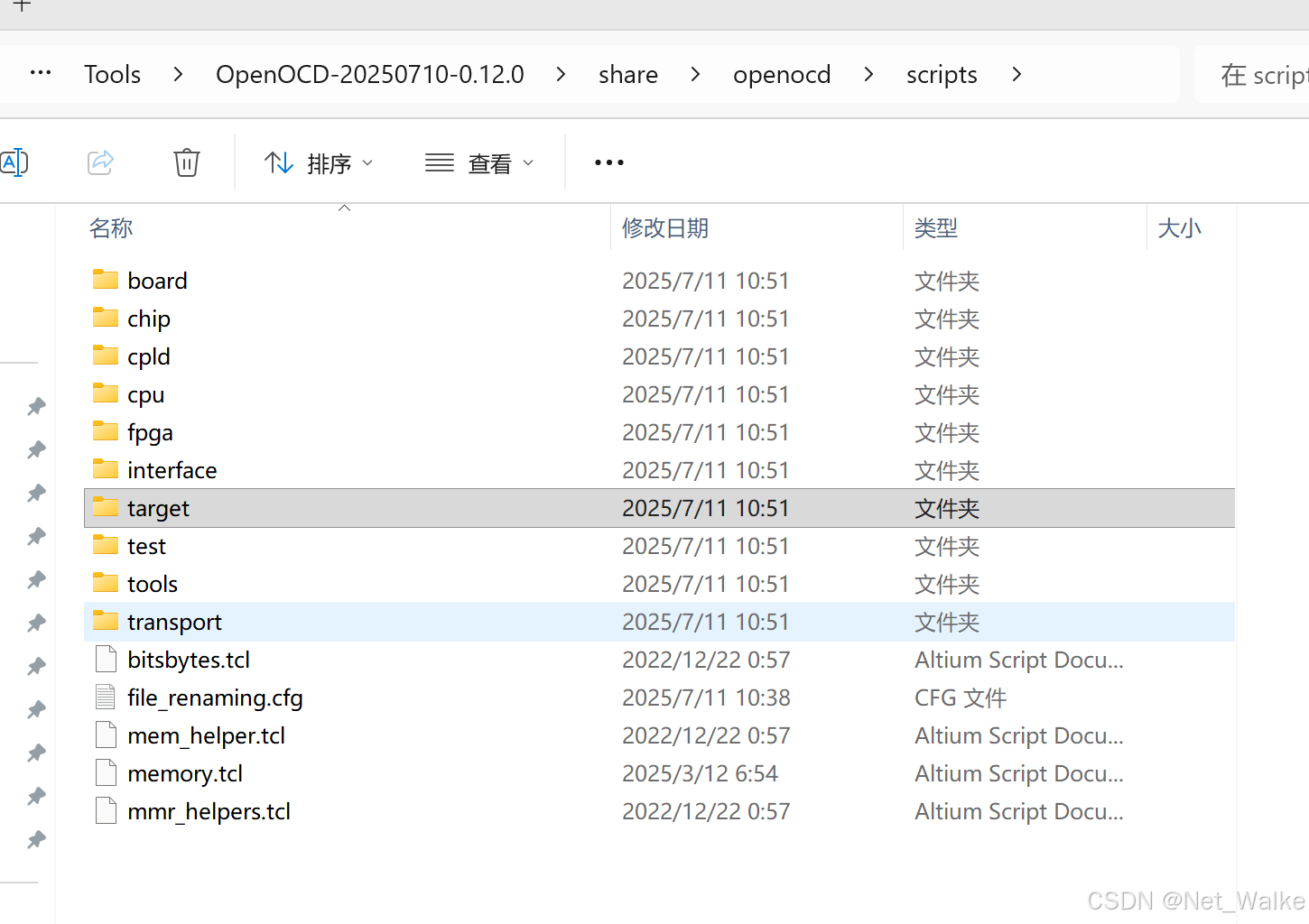

如果对自己的芯片不知道怎么设置，可以参考OpenOCD自带的一系列配置文件，路径在OpenOCD安装目录的share\openocd\scripts下：

target 目录下，可以看到很多支持的芯片型号，选择对应的配置文件即可。

只需要关注这几个目录：

• board：板卡配置，各种官方板卡
• interface：仿真器类型配置，比如ST-Link、CMSIS-DAP等都在里面
• target：芯片类型配置，STM32F1xx、STM32L0XX等等都在里面

设置好配置文件之后，就可以点击下载或者调试按钮进行下载和在线调试了。

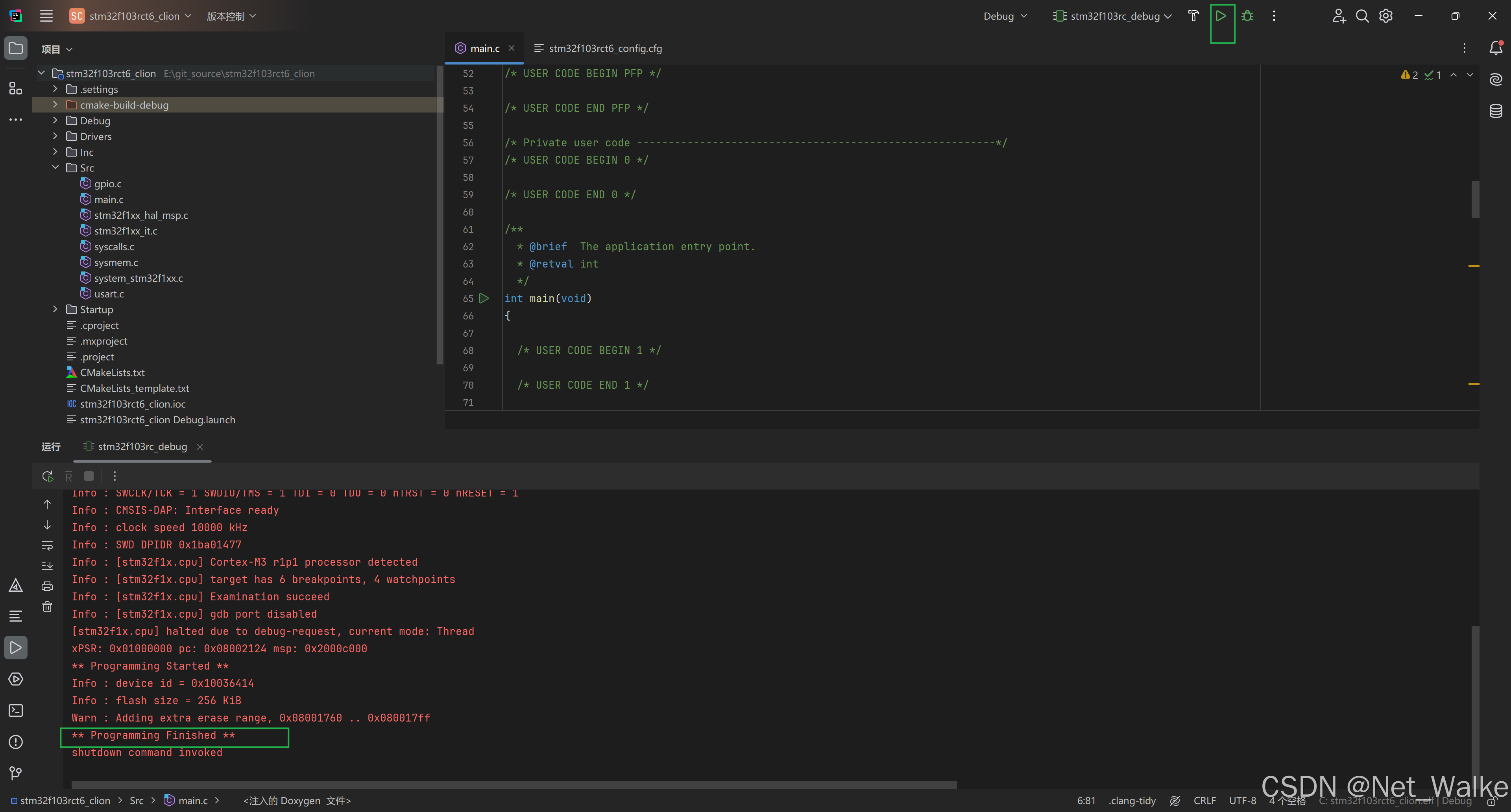

下载结果如下：

这里使用的时 CMSIS-DAP 进行下载和调试

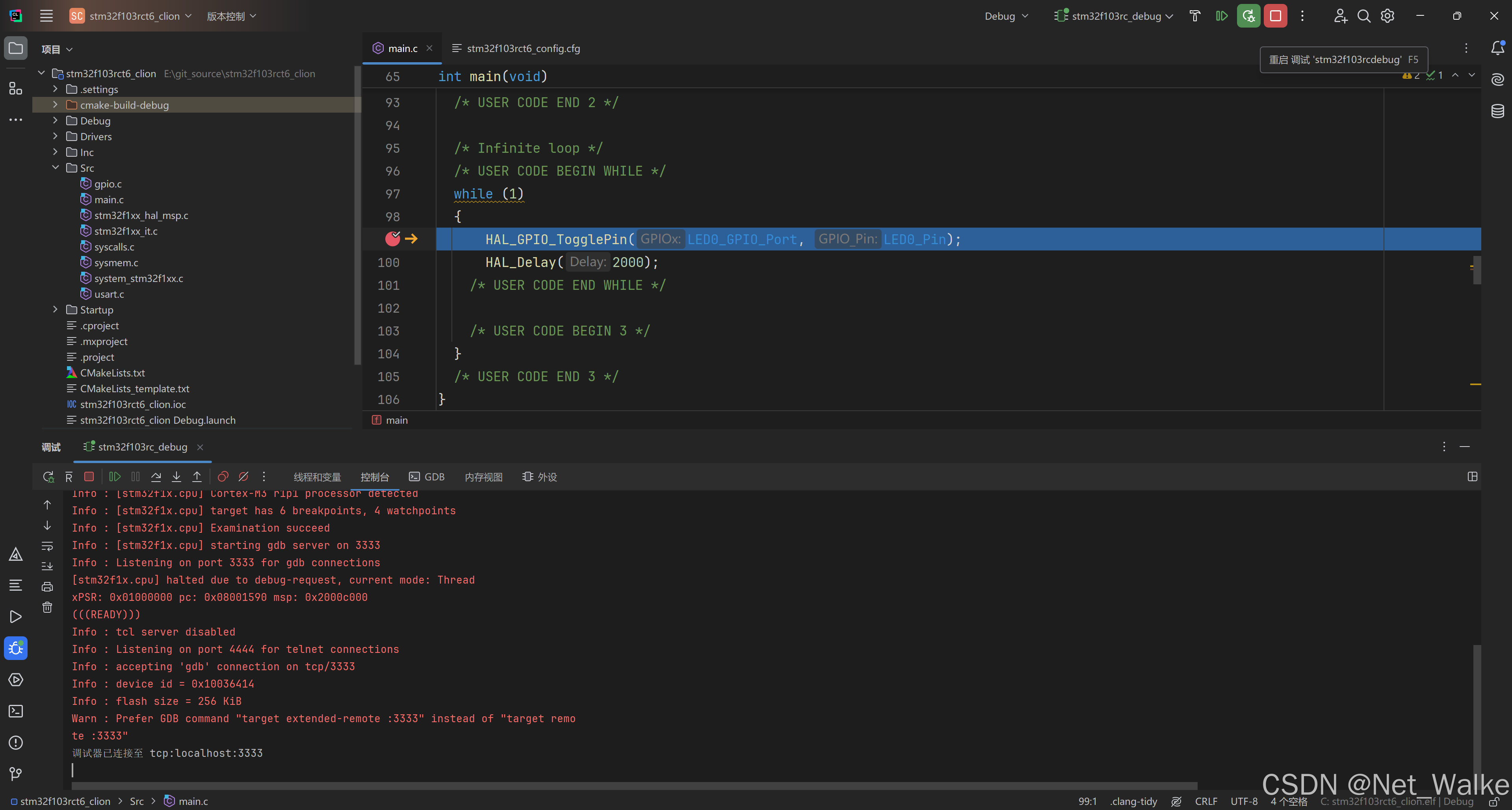

调试界面如下：

在调试时，可以先将 STM32CubeCLT 中的 芯片对应的 SVD 文件复制到根目录下：

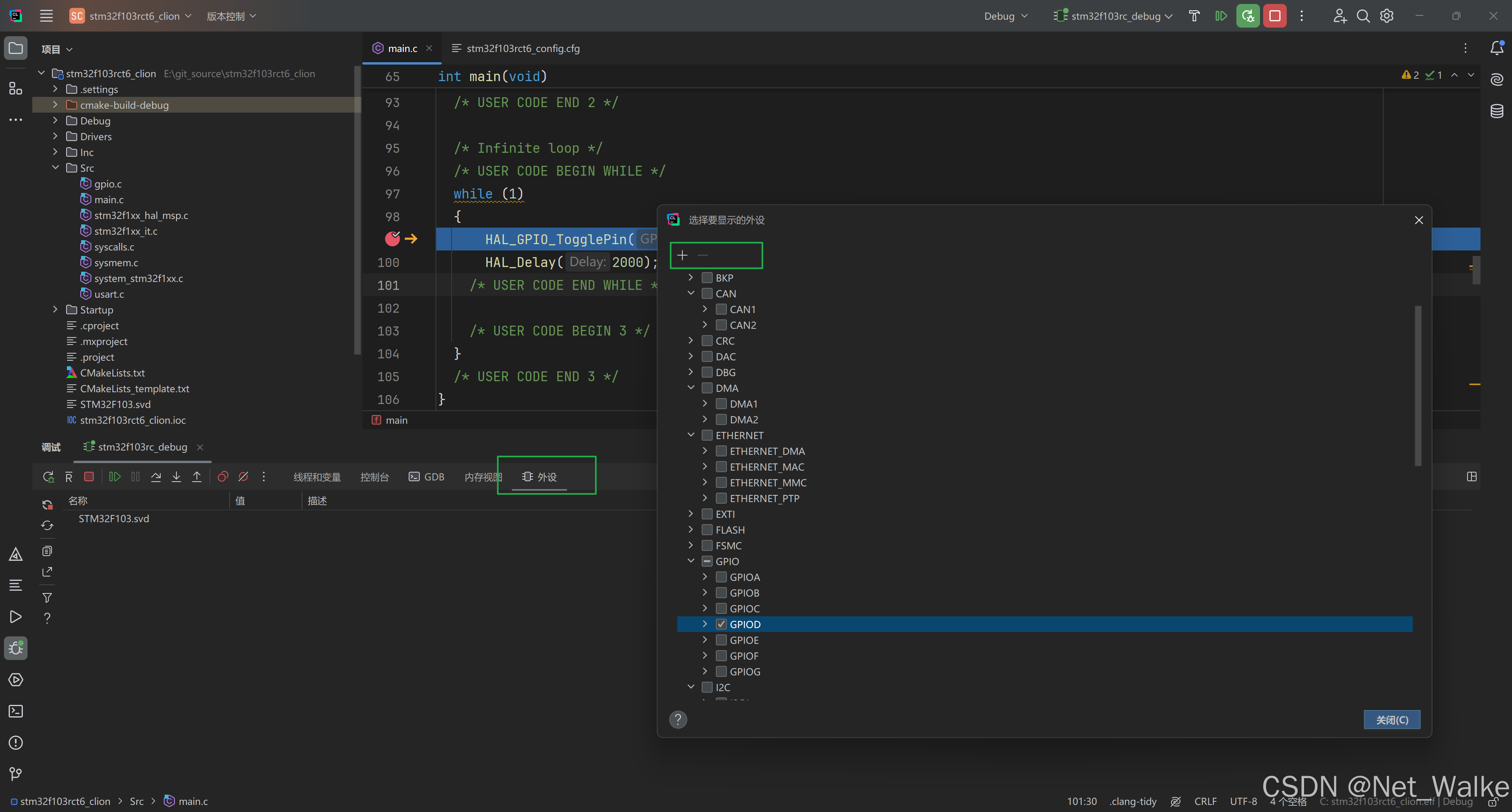

在调试时，添加对应的 .svd 外设文件：

6. printf 重定向输出

在Keil里面为了使用printf函数我们需要重定向fputc函数：

int fputc (int ch, FILE *f)
{(void)HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 1000);return ch;
}

其中的FILE定义在stdio.h头文件中，所以需要在项目中包含这个头文件，但是经过测试发现，Keil里面包含的是MDK\ARM\ARMCC\include这个目录下的stdio.h，而在Clion中是不会链接到这个文件的。因此如果在Clion中也按之前的方法进行重定向，会发现printf没有任何输出。

在Clion中链接的是GNU-Tools-ARM-Embedded\arm-none-eabi\include里面的stdio.h，如果仍然想使用printf函数功能，则需要重新改变标准输入输出的函数定义，使其重定向到串口：

新建一个retarget.h文件内容如下：

#ifndef _RETARGET_H__
#define _RETARGET_H__#include "stm32f1xx_hal.h"
#include <sys/stat.h>
#include <stdio.h>void RetargetInit(UART_HandleTypeDef *huart);int _isatty(int fd);int _write(int fd, char *ptr, int len);int _close(int fd);int _lseek(int fd, int ptr, int dir);int _read(int fd, char *ptr, int len);int _fstat(int fd, struct stat *st);#endif //#ifndef _RETARGET_H__

retarget.c 文件定义如下：

#include <_ansi.h>
#include <_syslist.h>
#include <errno.h>
#include <sys/time.h>
#include <sys/times.h>
#include <stdint.h>
#include "retarget.h"#if !defined(OS_USE_SEMIHOSTING)#define STDIN_FILENO  0
#define STDOUT_FILENO 1
#define STDERR_FILENO 2UART_HandleTypeDef *gHuart;void RetargetInit(UART_HandleTypeDef *huart)
{gHuart = huart;/* 关闭标准输出 stdout 的缓冲机制* ，使 printf 等输出函数的内容 立即输出到终端，* 而不是等缓冲区满或遇到换行符才输出。. */setvbuf(stdout, NULL, _IONBF, 0);
}int _isatty(int fd)
{if (fd >= STDIN_FILENO && fd <= STDERR_FILENO)return 1;errno = EBADF;return 0;
}int _write(int fd, char *ptr, int len)
{HAL_StatusTypeDef hstatus;if (fd == STDOUT_FILENO || fd == STDERR_FILENO){hstatus = HAL_UART_Transmit(gHuart, (uint8_t *) ptr, len, HAL_MAX_DELAY);if (hstatus == HAL_OK)return len;elsereturn EIO;}errno = EBADF;return -1;
}int _close(int fd)
{if (fd >= STDIN_FILENO && fd <= STDERR_FILENO)return 0;errno = EBADF;return -1;
}int _lseek(int fd, int ptr, int dir)
{(void) fd;(void) ptr;(void) dir;errno = EBADF;return -1;
}int _read(int fd, char *ptr, int len)
{HAL_StatusTypeDef hstatus;if (fd == STDIN_FILENO){hstatus = HAL_UART_Receive(gHuart, (uint8_t *) ptr, 1, HAL_MAX_DELAY);if (hstatus == HAL_OK)return 1;elsereturn EIO;}errno = EBADF;return -1;
}int _fstat(int fd, struct stat *st)
{if (fd >= STDIN_FILENO && fd <= STDERR_FILENO){st->st_mode = S_IFCHR;return 0;}errno = EBADF;return 0;
}#endif //#if !defined(OS_USE_SEMIHOSTING)

在CMakeLists.txt 文件中，添加这两个文件到工程，更新CMake，编译之后会发现，有几个系统函数重复定义了，被重复定义的函数位于Src目录的syscalls.c文件中，我们把里面重复的几个函数删掉即可。

这里在项目根目录下，新建了一个 target 目录，并把源文件放在改目录下：

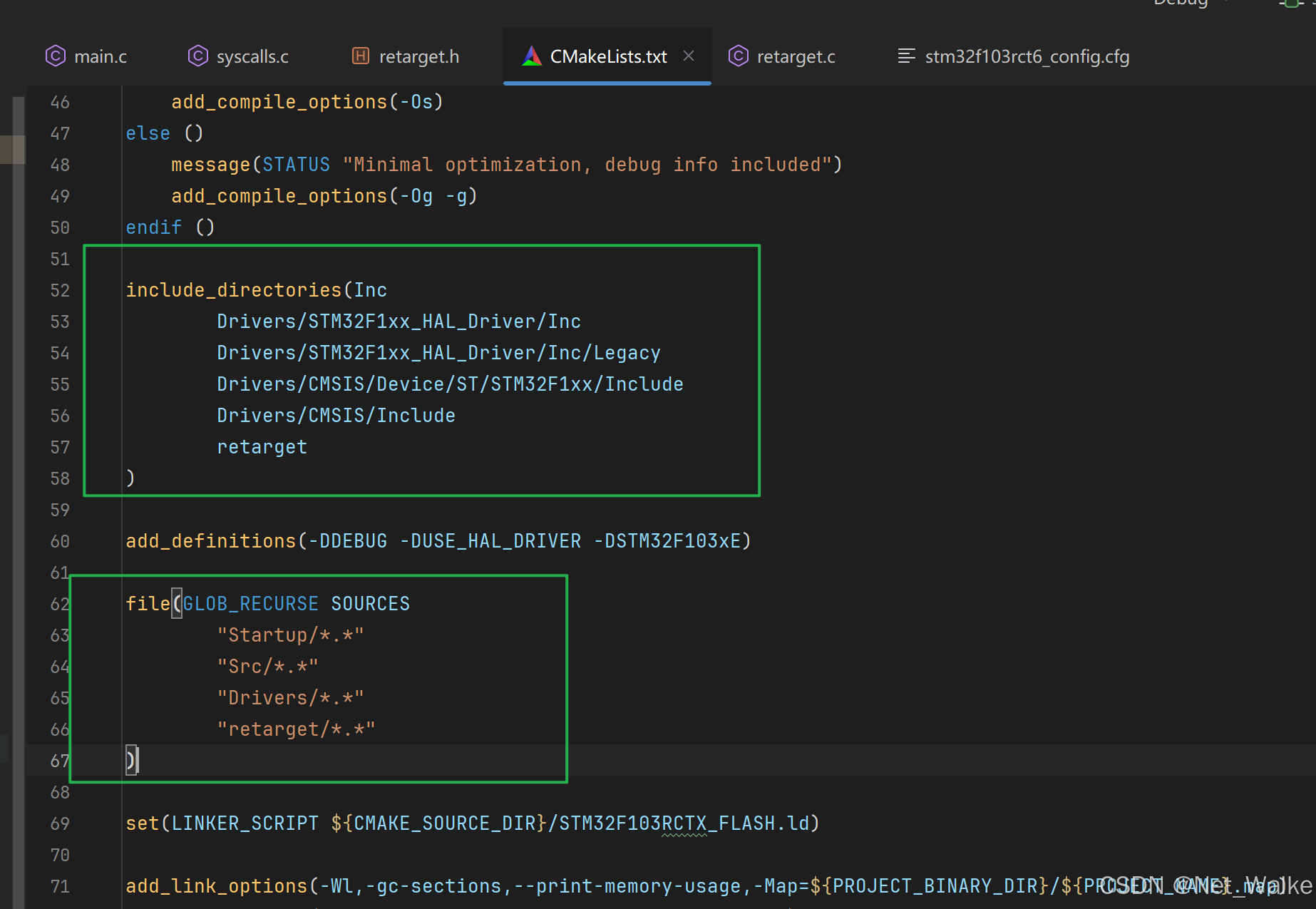

在CMakeLists.txt中添加文件，如下：

在main函数的初始化代码中添加对头文件的引用并注册重定向的串口号：

#include "retarget.h"RetargetInit(&huart1);

示例：

在main函数中调用 RetargetInit(&huart1);

  /* Initialize all configured peripherals */MX_GPIO_Init();MX_USART1_UART_Init();/* USER CODE BEGIN 2 */RetargetInit(&huart1);printf("hello world\n");float x = 122.44f;printf("float x = %0.2f",x);/* USER CODE END 2 */

输出结果：

hello world
float x = 122.44

结果正确，浮点数也可以打印。

备注：

如果上面的修改完成之后可能会发现无法正常读取浮点数，这里修改CMakeList.txt，加入下述编译选项

set(COMMON_FLAGS "-specs=nosys.specs -specs=nano.specs -u _printf_float -u _scanf_float")
