【市政给排水】城乡供水管网CAD绘制步骤

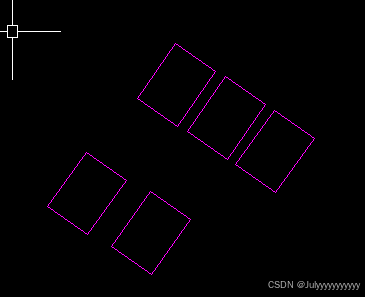

1.打开所要画的村庄的底图，根据底图的村庄轮廓把每户都框起来，并在每户都填上户名。

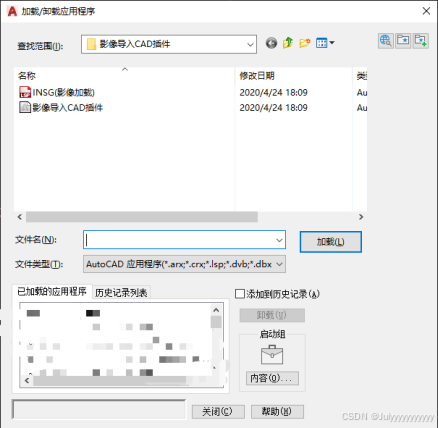

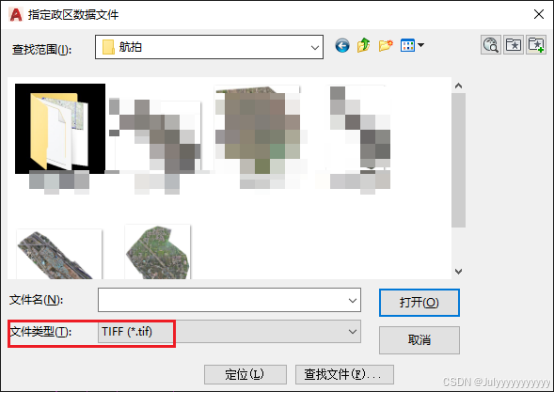

不会打开底图的，进入cad，输入ap指令，加载影像导入，选择始终加载，然后关闭，输入insg指令，找到你要加载的图，找不到把文件类型改为TIFF，

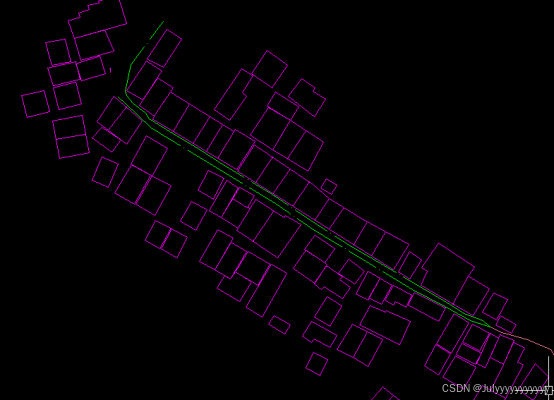

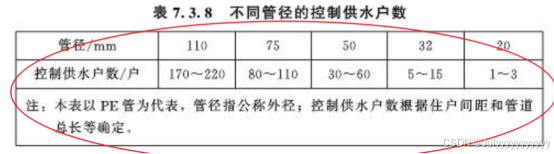

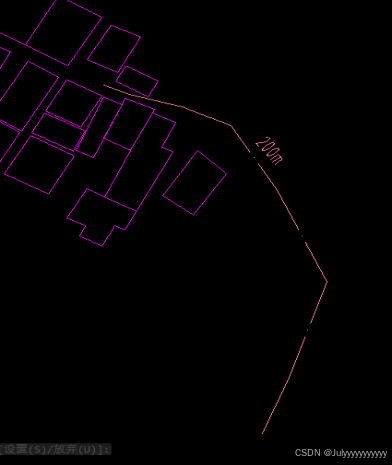

2.找到你所画的村庄的主管，从主管道分出一条进村的管道，管道新根据规范选择，然后从主管分出支管用来贯穿全村。

3．根据户数布置管网（壁挂式（表箱固定在墙）集中表箱63-25分水器4表、6表、8表）。

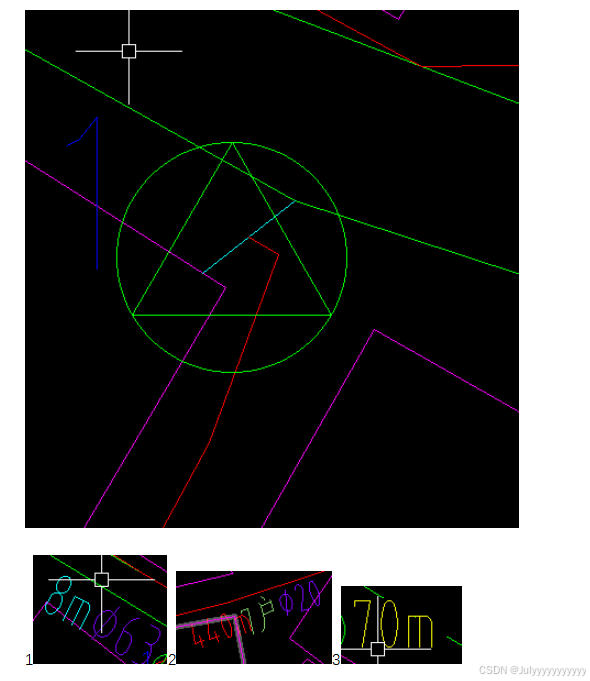

从支管分出63管连接表箱，接出20管到家门口（根据要求定20 25都有）,根据户数选择表箱（4表、6表、8表）。然后1是标上入表箱的63管长度跟管径，2是入户的长度，用公式20管的长度×户数÷2，意思是每户都要从表箱接出一根20管，大概长度就是公式所示。3是20管的长度。考虑到施工等其他麻烦，所以所填长度比实际长度可适当增加，1.（0.5-2）m,2.(5-15)m，3.（5-15）m。

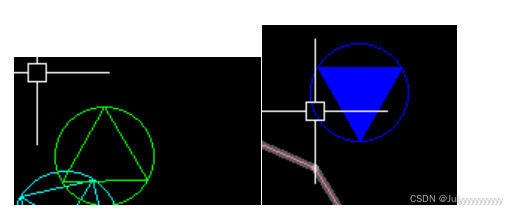

4.入村处需安装总水表，在接支管处安装阀门井。

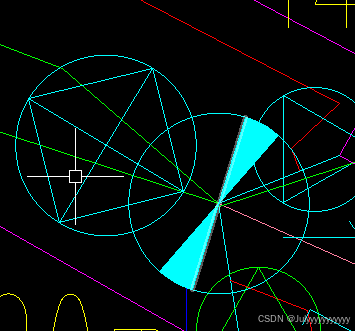

5.根据现场情况在村管道凸起点（高点）设置排气井，排气阀规格均为DN20全铜自动排气阀；凹处（低点）设置排空井阀,安装加密排空阀为工程量表对应安装管径，工程量表为对应安装管径，

注：起伏比较大的村在模型上 把村内高程提取下 ，绘制管网图时结合村内情况   注意不要过多穿插下水道、铁路、高速等，尽量不横穿国道省道（有桥涵借用桥涵  （明管外挂不锈钢支架固定保温棉包裹）  排前胡同过窄（2.5m以下人工开挖）镇区街区社区两侧均布管不过多横穿主街道
